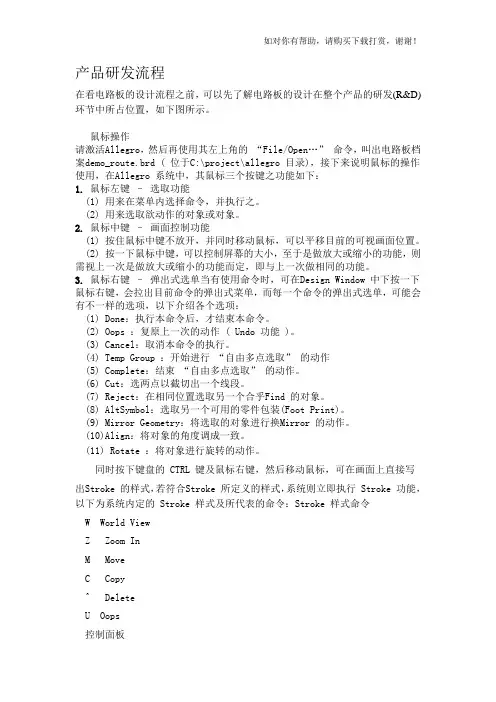

产品研发流程

在看电路板的设计流程之前，可以先了解电路板的设计在整个产品的研发(R&D)环节中所占位置，如下图所示。

鼠标操作

请激活Allegro，然后再使用其左上角的 “File/Open…” 命令，叫出电路板档案demo_route.brd ( 位于C:\project\allegro 目录)，接下来说明鼠标的操作使用，在Allegro 系统中，其鼠标三个按键之功能如下：

1. 鼠标左键 – 选取功能

(1) 用来在菜单内选择命令，并执行之。

(2) 用来选取欲动作的对象或对象。

2. 鼠标中键 – 画面控制功能

(1) 按住鼠标中键不放开，并同时移动鼠标，可以平移目前的可视画面位置。

(2) 按一下鼠标中键，可以控制屏幕的大小，至于是做放大或缩小的功能，则需视上一次是做放大或缩小的功能而定，即与上一次做相同的功能。

3. 鼠标右键 – 弹出式选单当有使用命令时，可在Design Window 中下按一下鼠标右键，会拉出目前命令的弹出式菜单，而每一个命令的弹出式选单，可能会有不一样的选项，以下介绍各个选项：

(1) Done：执行本命令后，才结束本命令。

(2) Oops ：复原上一次的动作 ( Undo 功能 )。

(3) Cancel：取消本命令的执行。

(4) Temp Group ：开始进行 “自由多点选取” 的动作

(5) Complete：结束 “自由多点选取” 的动作。

(6) Cut：选两点以截切出一个线段。

(7) Reject：在相同位置选取另一个合乎Find 的对象。

(8) AltSymbol：选取另一个可用的零件包装(Foot Print)。

(9) Mirror Geometry：将选取的对象进行换Mirror 的动作。

(10)Align：将对象的角度调成一致。

(11) Rotate ：将对象进行旋转的动作。

同时按下键盘的 CTRL 键及鼠标右键，然后移动鼠标，可在画面上直接写

【1】如何让空心圆圈焊盘正常地实体显示？如何将拐角那些断线平滑过渡显示？

打开Allegro自带的PCB文件cds_routed.brd你会看到焊盘是圆圈显示，走线拐角有断接痕迹。

那么如何才能让它显示完整情况呢？点击SetupÆDrawing Options…

可以看到Display plated holes,Filled pads,Cline endcaps都没有打上勾，可见问题的答案就在这里了。

首先打上Cline endcaps然后按住鼠标中键【如果没有鼠标中键可以按Shift+鼠标右键组合；或者按住上下左右方向键都可以】来回挪动一下，你会看到刚才在

走线拐弯连接处已经平滑过渡了。 然后Filled pads打上勾，按住上面的方法挪动，可以看到焊盘现在已经是实体的了，不再是圆圈圈了。

然后打上Display plated holes的勾，再挪动一下，可以看到VIA的通孔也可显示出来了。

轻松打几个勾就会让你看图的过程方便很多，也符合一般看PCB图的习惯【毕竟很多情况下看那些圆圈与断线并非很习惯】【2】小十字光标如何变成大十字光标？

之前使用PADS的时候一直使用满屏的大十字光标，初识Allegro的时候非常不习惯它的小十字光标。那么如何才能让它符合你的使用习惯呢？那就按照下面的

操作来进行吧。

点击SetupÆUser Preferences…

点击选择项目里面的Ui项，然后在右侧出现的界面里面点击pcb_cursor的下拉菜单，你选择infinite项然后点击Apply按键就是满屏正交十字显示 你可以在pcb_cursor_gangle里面填写角度值，这些光标就会按照你设置的角度显示，例如填写45后的效果如下所示

就这么轻松方便地实现与PADS一样的显示效果。

【3】如何让选择的网络实体高亮显示？

在初识Allegro的时候非常不习惯点击网络之后，网络上的高亮显示是一截一截的斜线，如图所示。有时候可能会给看图带来不必要的麻烦。 那么如何解决这个显示问题呢？方法就是点击SetupÆUser Preferences…选择项，然后选择Display项目，在Display项目的右侧找到Display_nohilitefont，默认是不打

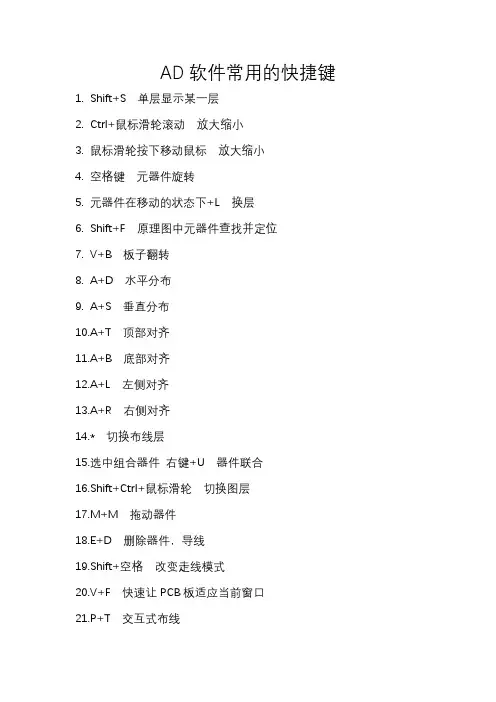

AD软件常用的快捷键

1. Shift+S 单层显示某一层

2. Ctrl+鼠标滑轮滚动 放大缩小

3. 鼠标滑轮按下移动鼠标 放大缩小

4. 空格键 元器件旋转

5. 元器件在移动的状态下+L 换层

6. Shift+F 原理图中元器件查找并定位

7. V+B 板子翻转

8. A+D 水平分布

9. A+S 垂直分布

10. A+T 顶部对齐

11. A+B 底部对齐

12. A+L 左侧对齐

13. A+R 右侧对齐

14. * 切换布线层

15. 选中组合器件 右键+U 器件联合

16. Shift+Ctrl+鼠标滑轮 切换图层

17. M+M 拖动器件

18. E+D 删除器件，导线

19. Shift+空格 改变走线模式

20. V+F 快速让PCB板适应当前窗口

21. P+T 交互式布线 22. P+L 放置无电气连接关系导线

23. J+C PCB快速查找元器件并定位

24. Ctrl+左键单击 高亮显示任意单击导线

25. Ctrl+E 选中某一网络

26. P+T 链接器件导线

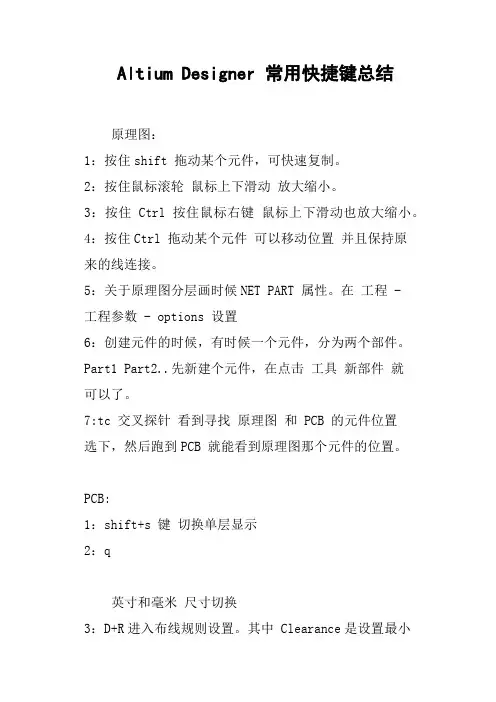

Altium Designer 常用快捷键总结

原理图：

1：按住shift 拖动某个元件，可快速复制。

2：按住鼠标滚轮 鼠标上下滑动 放大缩小。

3：按住Ctrl 按住鼠标右键 鼠标上下滑动也放大缩小。

4：按住Ctrl 拖动某个元件 可以移动位置 并且保持原来的线连接。

5：关于原理图分层画时候NET PART 属性。在 工程 -

工程参数 - options 设置

6：创建元件的时候，有时候一个元件，分为两个部件。Part1 Part2..先新建个元件，在点击 工具 新部件 就可以了。

7:tc 交叉探针 看到寻找 原理图 和 PCB 的元件位置

选下，然后跑到PCB 就能看到原理图那个元件的位置。

PCB:

1：shift+s 键 切换单层显示

2：q

英寸和毫米 尺寸切换

3：D+R进入布线规则设置。其中 Clearance是设置最小安全线间距，覆铜时候间距的。比较常用

4：CTRL+鼠标单击某个线，整个线的NET 网络 呈现高亮状态

5：小键盘上的 * （星号键）可以在top、bottom layer切换，达到快速切换上下层。另外 + - 可以把所有显示的层轮流切换。

6：CTRL+SHIFT+ T

、B、L、R 可以快速对齐所选中的元件 上 下 左

右。

7：M+I 可以把选中所有的元件，翻转过来。这样可以在上下层切换，方便布线，调整印丝层。 很实用的一个操作。

8：如上所述，还可以查看板子底部，就点击

查看

翻转板子 板子就反过来，但是属性还是 一样。只是从板子底部看了。

9：器件联合 选中两个器件 然后右击 选择 联合-从选中的器件生成联合 这样可以操作两个位置在一起的器件

当要去掉时候

选中器件 右击 联合-从联合打散器件

那么连接在一起的就能够单独操作了。

当选中联合的器件，右击选择联合，有个选择所有的联合 这样一下子选择所有联合的器件。固定的外框就可以联合起来移动操作。
