- 1 - 地铁隧道工程盾构施工技术规程
地铁隧道工程盾构施工技术规程是为规范地铁隧道工程盾构施工过程，保证工程质量和施工安全而制定的规程。本规程适用于地铁隧道工程盾构施工中的盾构机构装配、安装、调试和运行等方面。
2、施工前准备
2.1 盾构机构准备：盾构机构应符合国家相关标准和规定，并经过检验合格。
2.2 工程准备：施工前，应进行工程勘测、隧道设计和环境保护评估，并制定详细的施工方案和施工组织设计。
2.3 施工人员准备：施工人员应具备专业技能和相应的证书，并接受必要的培训。
3、盾构施工过程
3.1 盾构机构装配：在施工现场，应将盾构机构组装成整体，并进行必要的调整和检查。
3.2 盾构机构安装：盾构机构应按照工程设计要求进行安装和校正，保证机构的稳定性和定位精度。
3.3 盾构机构调试：盾构机构安装后，应进行必要的调试和试运行，保证机构的正常运转和工作效率。
3.4 盾构机构运行：盾构机构应按照施工方案进行运行，同时保证机构的安全可靠。
4、施工安全措施
4.1 施工现场应按照法律法规要求设置安全保护措施和警示标 - 2 - 识。
4.2 盾构机构运行过程中应注意安全距离，避免发生危险事件。
4.3 施工过程中应进行监测和记录，及时发现和解决问题，确保施工安全和质量。
以上是《地铁隧道工程盾构施工技术规程》的内容概述，具体施工过程和安全措施应根据地铁隧道工程的实际情况而定。

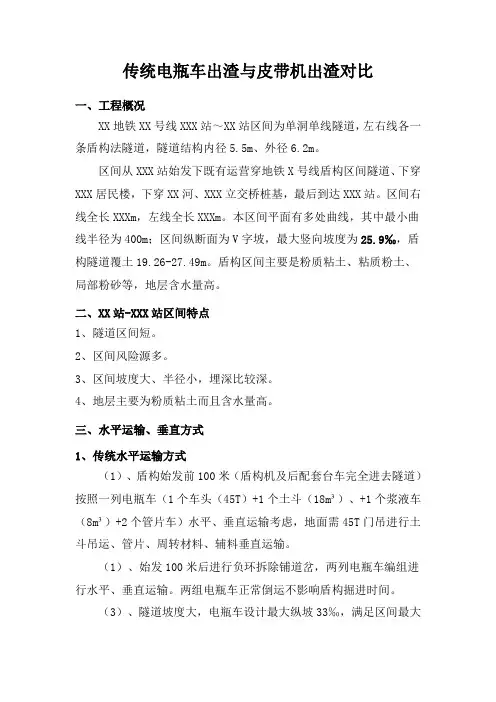

传统电瓶车出渣与皮带机出渣对比
一、工程概况
XX地铁XX号线XXX站～XX站区间为单洞单线隧道，左右线各一条盾构法隧道，隧道结构内径5.5m、外径6.2m。
区间从XXX站始发下既有运营穿地铁X号线盾构区间隧道、下穿XXX居民楼，下穿XX河、XXX立交桥桩基，最后到达XXX站。区间右线全长XXXm，左线全长XXXm。本区间平面有多处曲线，其中最小曲线半径为400m；区间纵断面为V字坡，最大竖向坡度为25.9‰，盾构隧道覆土19.26-27.49m。盾构区间主要是粉质粘土、粘质粉土、局部粉砂等，地层含水量高。
二、XX站-XXX站区间特点
1、隧道区间短。
2、区间风险源多。
3、区间坡度大、半径小，埋深比较深。
4、地层主要为粉质粘土而且含水量高。
三、水平运输、垂直方式
1、传统水平运输方式
（1）、盾构始发前100米（盾构机及后配套台车完全进去隧道）按照一列电瓶车（1个车头（45T）+1个土斗（18m³）、+1个浆液车（8m³）+2个管片车）水平、垂直运输考虑，地面需45T门吊进行土斗吊运、管片、周转材料、辅料垂直运输。
（1）、始发100米后进行负环拆除铺道岔，两列电瓶车编组进行水平、垂直运输。两组电瓶车正常倒运不影响盾构掘进时间。
（3）、隧道坡度大，电瓶车设计最大纵坡33‰，满足区间最大25.933‰。
2、皮带机运输
皮带机出渣系统构造：皮带输送机系统需在盾构机出土台车段进行改造，在出土口加装皮带架及皮带将皮带输送机运出渣土转入皮带输送机水平运输段，水平运输段一直输送到吊装井到达垂直运输段，垂直运输段起升运输到查土池，因皮带输送机要与盾构机皮带运输机步调一致需在盾构机操作室安装控制系统。置皮带输送机架、及整个输送系统，掘进过程仍需要有轨运输系统的配合，需要有轨电车运送管片、砂浆、轨道等辅材。
（1）、盾构始发前100米（盾构机及后配套台车完全进去隧道）按照一列电瓶车（1个车头（45T）+1个土斗（18m³）、+1个浆液车（8m³）+2个管片车）水平、垂直运输考虑，地面1个45T门吊进行土斗吊运、管片、周转材料、辅料垂直运输。（常规模式）
地铁盾构法隧道施工技术方案
1。施工流程图
１。１盾构法隧道施工流程图
图1盾构隧道施工流程图
1．２盾构始发流程图
图２ 始发流程图
2.盾构机下井
盾构机从盾构工作井吊入,每台盾构机本身自重约20０t,分解为5 块，最大块重约60t.综合考虑吊机的起吊能力和工作半径，安排1 台200t 和一台40ｔ 汽车吊机进行吊入任务。盾构机下井拼装顺序见图３。
图３盾构机下井拼装示意图
在吊入盾构机之前，依次完成以下几项工作:
1．将测量控制点从地面引到井下底板上;
2。铺设后续台车轨道；
3.依次吊入后续台车并安放在轨道上;
4。安装始发推进反力架,盾构管片反力架示意图见图４;
５。安装盾构机始发托架，盾构始发托架示意图见图5。
图4盾构管片反力架示意图 安装盾构始发基座
盾构掘进机组装调试
安装密封胀圈、调试后续设备
组装临时管片、盾构掘进机试运转
拆除临时盾构掘进机贯入作业加压、掘进（组装临时衬砌）
盾尾通过始发洞口、背衬回填、注浆 始发端隧道地层加固 始发准备
拆除临时墙
掘进 图５ 盾构始发托架示意图
3。盾构机安装调试
3。１盾构机的安装主要工作
1.盾构机各组成块的连接；
2。盾构机与后续设备及后续台车之间各种线路、管线和机械结构的连接。
3。盾构机内管片安装器、螺旋输送器、保园器的安装;
４.台车顶部皮带机及风道管的连接；
5。刀盘上各种刀具的安装。
3．2盾构机的检测调试主要内容
1。刀盘转动情况：转速、正反转;
２。刀盘上刀具:安装牢固性、超挖刀伸缩；
3。铰接千斤顶的工作情况:左、右伸缩;
4.推进千斤顶的工作情况：伸长和收缩；
5。管片安装器:转动、平移、伸缩;
６。保园器:平移、伸缩;
７．油泵及油压管路;
8。润滑系统;
9。冷却系统;
10。过滤装置；
1１。配电系统;
12。操作控制盘上各项开关装置、各种显示仪表及各种故障显示灯的工作情况。
盾构机在完成了上述各项目的检测和调试后(具体应遵照盾构机制造厂家提供的操作手册进行)，即可判定该盾构机已具备工作能力。
地铁盾构施工流程解析
一、地铁盾构施工流程解析
地铁是现代城市交通的重要组成部分，而地铁盾构施工是建设地下、地铁隧道的主要方法之一。本文将从地铁盾构施工的起始准备工作、施工技术要点以及施工过程中的质量控制三个方面对其流程进行解析。
1. 起始准备工作
地铁盾构施工前的起始准备工作至关重要，它对后续的施工进展和质量有着直接的影响。起始准备工作主要包括以下几个方面：
（1）洞口的开挖与加固
在开始进行盾构施工之前，需要先对施工的隧道洞口进行开挖与加固。通过各种机械设备和人工劳动，将地下开挖至预定的洞口尺寸，并采取合理的加固措施，以保证施工安全和隧道的稳定性。
（2）盾构机的准备与调试
盾构机是进行地铁盾构施工的核心设备，需要进行充分的准备与调试。包括盾构机的组装与调试、各个系统的功能检测以及操作人员的培训等。只有盾构机处于良好的工作状态，才能确保施工的顺利进行。
（3）施工组织设计与人员配置
在地铁盾构施工中，施工组织设计与人员配置的合理性对施工的效率和质量具有重要影响。需要确定清晰的施工方案，科学安排施工流程与工期，并合理布置施工人员的工作岗位，确保每个环节顺利进行。
2. 施工技术要点 地铁盾构施工过程中，有一些技术要点需要特别注意。以下是几个值得关注的要点：
（1）地层勘察与地质预测
在进行地铁盾构施工之前，需要进行详细的地层勘察和地质预测。通过采集地层样本、测量地下水位和初始地应力等参数，以评估地质条件和地层变化情况，为盾构施工提供科学依据。
（2）盾构机的运行与控制
盾构机的运行与控制是保证施工质量和安全的重要环节。需要合理控制盾构机的推进速度、刀盘的转速和推力等参数，以适应不同地质条件和盾构管片的安装。
（3）管片的预制与安装
盾构施工完成后，需要对施工出的隧道进行管片的预制与安装。这一步骤需要严格遵循设计要求，确保管片的尺寸精确、质量可靠，并通过专业设备进行精确定位和安装。
3. 质量控制
