1.03开发层系划分与组合 姜汉桥 油藏工程

难度:不可见性,非均质性
目标——提高油气经济采收率
对油藏中发生的各种变化,从开采的角度进 行评价,作出预测,并提出相应的技术措施
意义——对国民经济建设意义重大
石油安全战略-国家安全战略
地位——油田开发决策,经营,管理
石油大学 5
绪
论
业务领域——开发前期,投产期,开采期
探井评价 油藏评价 开发规划 油田投产
石油大学 3
绪
论
特点 -●是一门高度综合的技术学科
综合分析油藏地质,油藏物理,地球物 理(测井,物探等),渗流力学,采油工程等 方面成果,以及提供的信息资料,对油藏中发 生物理化学变化进行评价,预测,提出相应的 调整措施.
●具有整体性,连续性,长期性
石油大学 4
绪
论
对象——含油气的地层(间接研究)
石油大学 15
一,详探阶段要解决的问题 2,储层特征及储层流体物性
●闭合面积-含油面积及与外界连通状况 ●储层岩石物性-k, Φ, S, 粘土矿物,润湿性 ——建立地质模型,为建立油田开发 ●流体物性-ρ,μ,p,含蜡,胶质,组分
3,储量估算-油田建设规模
●油,气储量,凝析油,气储量
过程模型作准备
石油大学 8
绪
论
开始阶段
发展初期 发展阶段
第一阶段(-20世纪30's) 第二阶段(20世纪30-40's) 第三阶段(20世纪40-50's)
第四阶段(60's-20世纪末) 现代化发展阶段 第五阶段(21世纪初——) 高新技术发展阶段
石油大学 9
绪
论
进入8逐步向难开 发的地下资源,油气资源开采的技术难 度,投资额度和分险程度日益增高.因 此,油藏工程已发展为整个油区制定及实 施某种优化的油藏管理经营策略.

《油藏工程原理》讲义
34
（2）油藏储量级别(续) 控制地质储量
指在某一圈闭内预探井发现工业油（气）流后，以建立 探明储量为目的，在评价钻探过程中钻了少数评价井后所 计算的储量。 控制储量可作为进一步评价钻探、编制中期和长期开
发规划的依据。
《油藏工程原理》讲义
35
（2）油藏储量级别(续)
探明地质储量
《油藏工程原理》讲义
7
绪论
孔隙度: 描述岩层储存油气的能力 水平方向渗透率: 描述油藏中流体的水平方向的 流动能力 垂直方向渗透率: 评价重力作用的影响和层间流 动能力 岩性分析: 提供岩石来源、纹理、结构的描述 残余相饱和度: 估计采收率 水的矿化度(Water Salinity): 矫正电测井，确定 钻井液侵入程度 岩芯伽玛测试: 矫正井下伽玛射线测井 岩石颗粒密度: 矫正密度测井 岩芯拍照: 提供岩心的永久存档
其中：
A h h A
j j
j
Aj h j
Aj h j
《油藏工程原理》讲义
30
中石油石油地质储量容积法
容积容积法计算石油地质储量公式： N＝100·A·h·(1—Swi)ρ o/Boi 式中：N—石油地质储量，104t； A—含油面积，km2 h—平均有效厚度，m； φ —平均有效孔隙度，f； Swi—平均油层原始含水饱和度，f； ρ o—平均地面原油密度，g/cm3 ； Boi— 平均原始原油体积系数 Rm3/Sm3。
ho h WOC
含油面积Ao:
充满程度β ：
Ao
Vc Ao h (1 swc )
油藏容积
《油藏工程原理》讲义
19
Vc Ao 0 1 Vct At
若 ＝ 1，表明圈闭已经充满，同时也表明更多的油 > 0，表明圈闭中聚集了油气，同时也表明油气从

三、油藏工程设计
开发设计原则、层系划分与组合、开发方式（驱动方式）的选择、井网和井距及开 采速度的确定、油田开发指标预测及经济评价。
1、油田开发设计原则
少投入、多产出，具有较好的经济效益；并根据当时、当地的政策、法律和油 田的地质条件，制定储量动用、投产次序、合理采油速度等开发技术政策，保持 较长时间的高产、稳产。
（4）划分沉积相带，描述沉积类型、砂体形态、砂体分布状况 等。
（5）分层组描述储集层埋藏深度、储层总厚度、砂岩净厚度及 有效厚度、单层层数、分布状况、单层砂岩厚度及有效 厚度。
2、储层物性的空间分布
（1）有效孔隙度、渗透率、原始含油饱和度、压缩系数、 导热系数。
（2）非均质性描述，包括层间非均质性、平面非均质性、 层内非均质性。
济、技术条件允许的情况下，采用热力开采。
2、油田开发指标预测及经济评价
设计多种生产方式的对比方案，用数值模拟方法预测各方案开采10年以上开发 指标。
计算各方案的经济指标，分析经济效益敏感因素。 综合评价各方案的技术经济指标，筛选出最佳方案。
四、钻井、采油、地面建设工程设计
钻井工程:合理的井身结构，钻井液、完井液，射孔方案。 采油工程:采油工艺生产方式，配套的工艺技术。 地面建设工程:油、气、水计量精度，并对注入剂质量提出具体指标。
2、开发简历：开发阶段描述，分天然能量，低、中、高、 特高含水阶段。每个阶段的生产指标，以及采取的相 应的主要对策。
3、目前存在的主要问题： 平面、层间、层内的矛盾、井 网适用性、水淹状况、剩余油分布特征。
4、主要采取的措施：根据问题提出措施，具体的实施内容。
5、支持基础：实施前的准备，过程的检测，实施安排。
五、油田开发方案实施要求

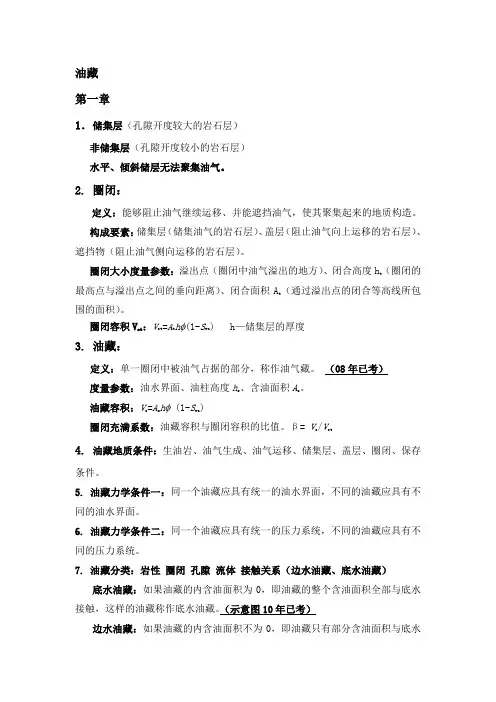

油藏第一章1．储集层（孔隙开度较大的岩石层）非储集层（孔隙开度较小的岩石层）水平、倾斜储层无法聚集油气。

2. 圈闭：定义：能够阻止油气继续运移、并能遮挡油气，使其聚集起来的地质构造。

构成要素：储集层（储集油气的岩石层）、盖层（阻止油气向上运移的岩石层）、遮挡物（阻止油气侧向运移的岩石层）。

圈闭大小度量参数：溢出点（圈闭中油气溢出的地方）、闭合高度h（圈闭的t（通过溢出点的闭合等高线所包最高点与溢出点之间的垂向距离）、闭合面积At围的面积）。

：V ct=A t hφ(1-S wc) h—储集层的厚度圈闭容积Vct3. 油藏：定义：单一圈闭中被油气占据的部分，称作油气藏。

（08年已考）度量参数：油水界面、油柱高度h o、含油面积A o。

油藏容积：V c=A o hφ(1-S wc)圈闭充满系数：油藏容积与圈闭容积的比值。

β= V c/V ct4. 油藏地质条件：生油岩、油气生成、油气运移、储集层、盖层、圈闭、保存条件。

5. 油藏力学条件一：同一个油藏应具有统一的油水界面，不同的油藏应具有不同的油水界面。

6. 油藏力学条件二：同一个油藏应具有统一的压力系统，不同的油藏应具有不同的压力系统。

7. 油藏分类：岩性圈闭孔隙流体接触关系（边水油藏、底水油藏）底水油藏：如果油藏的内含油面积为0，即油藏的整个含油面积全部与底水接触，这样的油藏称作底水油藏。

（示意图10年已考）边水油藏：如果油藏的内含油面积不为0，即油藏只有部分含油面积与底水接触，大量的地层水位于含油边界以外的区域，这样的油藏称作边水油藏。

（示意图已考）8．地质储量：特定地质构造中所聚集的油气数量。

分为静态地质储量和动态地质储量。

动态地质储量与静态地质储量的比值，称作储量的动用程度。

可采储量：在目前技术经济条件下, 可以采出的地质储量。

采收率：可采储量与地质储量的比值。

静态地质储量：采用静态地质参数（如含油面积和储集层厚度）计算的地质储量。

动态地质储量：在油气开采过程中采用动态生产数据（如油气产量和地层压力）计算的地质储量。
