摩托罗拉GM300的写频一.GM300写频软件的安装:1.将GM300写频软件全部的文件拷贝到计算机硬盘.2.若有安装文件HDINSTAL.EXE的话,则键入'HDINSTAL C:'(安装路径可选),即可开始安装.二.写频器的安装和连接:1.将写频器的计算机连接线,连接在计算机的串行端口1•或串行端口2,即: (COM1或COM2).2.插上写频器的电源.3.将写频器的写频头插入车台的写频口(MIC口).三.GM300写频软件的使用:1.启动软件:在GM300软件的目录下,键入'GM300',即可进入GM300•写频软系统,并显示软件的版本号.按任一键进入主菜单'MAIN MENU'. (在使用时若按ESC键即可回到主菜单)2.设置计算机的端口:在主菜单下按F9键,在按F3键,即可进入设置菜单.用TAB键转换到'RIB'一栏中,用上下键选择写频器所连接的计算机端口(COM1或COM2).选择完成后按F8键保存设置(在以后的使用中,若不改变端口的情况下,可不再设置),按ESC键返回主菜单.3.读(READ)车台的频率和数据:在主菜单'MAIN MENU'下按F3键,在按F2键,即可读车台,按ESC键返回主菜单.4.写(COPY)车台的频率和数据: 在主菜单'MAIN MENU'下按F3键,在按F5键二次,即可写车台, 按ESC键返回主菜单. (若不能正常读写,请检查连接线,电源和串口设置)5.修改车台的频率的数据:在主菜单'MIAN MENU'按F4键,在按F5键.按回车键转换设置项.1.'RX FREQUENCY'项为设置接收频率.'TX FREQUENCY'项为设置发射频率.(用数字键键入,单位:MHZ)'RX SQUELCH TYPE'项为设置接收的静噪类型(用上下键选择)'TX SQUELCH TYPE'项为设置发射的静噪类型(用上下键选择)'RX SQUELCH CODE'项为设置接收静噪类型相应的亚音数(用上下键选择)'TX SQUELCH CODE'项为设置发射静噪类型相应的亚音数(用上下键选择) CSQ 一般静噪类型TPL 模抑亚音静噪类型选定相同的亚音数才能通话DPL 数字亚音静噪类型选定相同的亚音数才能通话'TIME OUT TIME'项为设置通话定时单位:秒'TX INHIBIT ON BUSY'项为设置有接收时静止发射Y es或No'LOCAL/DISTANCE'项为设置近程或远程(接收的灵敏度不同)'PHONE SIGNALING SYSTEM'项为设置话柄信令系统(常规通信设置为None) 'RX SIGNALING SYSTEM'项为设置接收信令系统(常规通信设置为None)'TX SIGNALING SYSTEM'项为设置发射信令系统(常规通信设置为None)2.增加信道:按F8键进入信道设置菜单,用上下键选择'ADD MODE'为增加信道方式后,再按F8键则增加一个信道.按F10键推出.3.删除信道:按F8键进入信道设置菜单,用上下键选择'DELETE MODE'为删除信道方式后,再按F8键则删除一个信道.按F10键推出。
∙GM300写频软件的使用 2006-6-14 20:03:01 BG4JEG∙一.GM300写频软件的安装:1.将GM300写频软件全部的文件拷贝到计算机硬盘.2.若有安装文件HDINSTAL.EXE的话,则键入'HDINSTAL C:'(安装路径可选),即可开始安装.二.写频器的安装和连接:1.将写频器的计算机连接线,连接在计算机的串行端口1•或串行端口2,即:(COM1或COM2).2.插上写频器的电源.3.将写频器的写频头插入车台的写频口(MIC口).三.GM300写频软件的使用:1.启动软件:在GM300软件的目录下,键入'GM300',即可进入GM300•写频软系统,并显示软件的版本号.按任一键进入主菜单'MAIN MENU'.(在使用时若按ESC键即可回到主菜单)2.设置计算机的端口:在主菜单下按F9键,在按F3键,即可进入设置菜单.用TAB键转换到'RIB'一栏中,用上下键选择写频器所连接的计算机端口(COM1或COM2).选择完成后按F8键保存设置(在以后的使用中,若不改变端口的情况下,可不再设置),按ESC键返回主菜单.3.读(READ)车台的频率和数据:在主菜单'MAIN MENU'下按F3键,在按F2键,即可读车台,按ESC键返回主菜单.4.写(COPY)车台的频率和数据:在主菜单'MAIN MENU'下按F3键,在按F5键二次,即可写车台,按ESC键返回主菜单.(若不能正常读写,请检查连接线,电源和串口设置)5.修改车台的频率的数据:在主菜单'MIAN MENU'按F4键,在按F5键.按回车键转换设置项.1.'RX FREQUENCY'项为设置接收频率.'TX FREQUENCY'项为设置发射频率.(用数字键键入,单位:MHZ)'RX SQUELCH TYPE'项为设置接收的静噪类型(用上下键选择)'TX SQUELCH TYPE'项为设置发射的静噪类型(用上下键选择)'RX SQUELCH CODE'项为设置接收静噪类型相应的亚音数(用上下键选择) 'TX SQUELCH CODE'项为设置发射静噪类型相应的亚音数(用上下键选择)CSQ 一般静噪类型TPL 模抑亚音静噪类型选定相同的亚音数才能通话DPL 数字亚音静噪类型选定相同的亚音数才能通话'TIME OUT TIME'项为设置通话定时单位:秒'TX INHIBIT ON BUSY'项为设置有接收时静止发射 Yes或No'LOCAL/DISTANCE'项为设置近程或远程(接收的灵敏度不同)'PHONE SIGNALING SYSTEM'项为设置话柄信令系统(常规通信设置为None)'RX SIGNALING SYSTEM'项为设置接收信令系统(常规通信设置为None)'TX SIGNALING SYSTEM'项为设置发射信令系统(常规通信设置为None)2.增加信道:按F8键进入信道设置菜单,用上下键选择'ADD MODE'为增加信道方式后,再按F8键则增加一个信道.按F10键推出.3.删除信道:按F8键进入信道设置菜单,用上下键选择'DELETE MODE'为删除信道方式后,再按F8键则删除一个信道.按F10键推出.四:设置车台的功率:在主菜单'MIAN MENU'下按F2键进入'SERVICE MENU'菜单在按F2键进入'ALIGNMENT MENU',最后按F7键进入功率调整功能菜单1.用上下键修改功率大小2.F6键为车台试发键(试发后再按F6键为关闭试发)3.设置好功率后,按F8键保存设置数据退出或按F10键不保存退出4.按F10键直至返回到主菜单'MIAN MENU'注:1.在功率调整过程中不能断电或不正常退出,否则容易造成严重后果.2.在试发时必须连接仪表长按scan，数字跳动，选择你想scan的频道，按+/-，左边出现一个竖杠，表示这个频道为sca n的频道，如此方*继续选其他需要scan的频道按scan，数字和=号交换跳动，scan灯亮起，挂手咪（或用其他方*另背后的扣的两边短路），m on灯息，显示=号，表示正在scan。

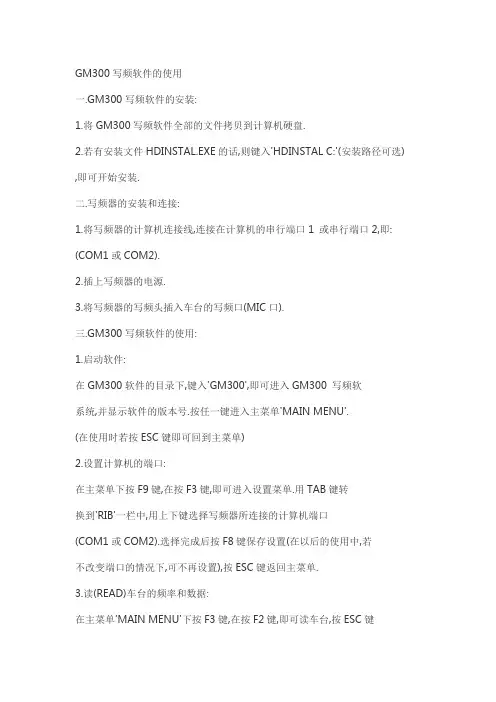

GM300写频软件的使用一.GM300写频软件的安装:1.将GM300写频软件全部的文件拷贝到计算机硬盘.2.若有安装文件HDINSTAL.EXE的话,则键入'HDINSTAL C:'(安装路径可选) ,即可开始安装.二.写频器的安装和连接:1.将写频器的计算机连接线,连接在计算机的串行端口1 或串行端口2,即: (COM1或COM2).2.插上写频器的电源.3.将写频器的写频头插入车台的写频口(MIC口).三.GM300写频软件的使用:1.启动软件:在GM300软件的目录下,键入'GM300',即可进入GM300 写频软系统,并显示软件的版本号.按任一键进入主菜单'MAIN MENU'.(在使用时若按ESC键即可回到主菜单)2.设置计算机的端口:在主菜单下按F9键,在按F3键,即可进入设置菜单.用TAB键转换到'RIB'一栏中,用上下键选择写频器所连接的计算机端口(COM1或COM2).选择完成后按F8键保存设置(在以后的使用中,若不改变端口的情况下,可不再设置),按ESC键返回主菜单.3.读(READ)车台的频率和数据:在主菜单'MAIN MENU'下按F3键,在按F2键,即可读车台,按ESC键返回主菜单.4.写(COPY)车台的频率和数据:在主菜单'MAIN MENU'下按F3键,在按F5键二次,即可写车台,按ESC键返回主菜单.(若不能正常读写,请检查连接线,电源和串口设置)5.修改车台的频率的数据:在主菜单'MIAN MENU'按F4键,在按F5键.按回车键转换设置项.1.'RX FREQUENCY'项为设置接收频率.'TX FREQUENCY'项为设置发射频率.(用数字键键入,单位:MHZ)'RX SQUELCH TYPE'项为设置接收的静噪类型(用上下键选择)'TX SQUELCH TYPE'项为设置发射的静噪类型(用上下键选择)'RX SQUELCH CODE'项为设置接收静噪类型相应的亚音数(用上下键选择)'TX SQUELCH CODE'项为设置发射静噪类型相应的亚音数(用上下键选择) CSQ 一般静噪类型TPL 模抑亚音静噪类型选定相同的亚音数才能通话DPL 数字亚音静噪类型选定相同的亚音数才能通话'TIME OUT TIME'项为设置通话定时单位:秒'TX INHIBIT ON BUSY'项为设置有接收时静止发射Yes或No'LOCAL/DISTANCE'项为设置近程或远程(接收的灵敏度不同)'PHONE SIGNALING SYSTEM'项为设置话柄信令系统(常规通信设置为None) 'RX SIGNALING SYSTEM'项为设置接收信令系统(常规通信设置为None)'TX SIGNALING SYSTEM'项为设置发射信令系统(常规通信设置为None)2.增加信道:按F8键进入信道设置菜单,用上下键选择'ADD MODE'为增加信道方式后,再按F8键则增加一个信道.按F10键推出.3.删除信道:按F8键进入信道设置菜单,用上下键选择'DELETE MODE'为删除信道方式后,再按F8键则删除一个信道.按F10键推出.四:设置车台的功率:在主菜单'MIAN MENU'下按F2键进入'SERVICE MENU'菜单在按F2键进入'ALIGNMENT MENU',最后按F7键进入功率调整功能菜单1.用上下键修改功率大小2.F6键为车台试发键(试发后再按F6键为关闭试发)3.设置好功率后,按F8键保存设置数据退出或按F10键不保存退出4.按F10键直至返回到主菜单'MIAN MENU'注:1.在功率调整过程中不能断电或不正常退出,否则容易造成严重后果.2.在试发时必须连接仪表********************************************哈哈，搞定！！ESC F9-F3搞定MOS口ESC F3-F2 读机ESC F4- F5设频ESC F3-F5（2次）保存！！！。
易驱ED3100系列变频器485-RTU通讯协议命令简述及参数设置（2013-1-24整理）========================================================================1.参数设置P0.01 设置为3 //通过通讯设置变频器运行频率P0.04 设置为2 //通过通讯方式运行变频器P8.00 设置为1 //本变频器通讯站号为1P8.01 设置为0113 //9600BPS,Evev,通讯失败保持运行2.常用通讯写参数命令简述a.运行变频器地址0x2000 写入内容 0x000e 例如SendData 01 06 20 0000 0e 03 ceb.停止变频器地址0x2000 写入内容 0x0001 例如SendData 01 06 20 0000 01 43 cac.设定25.25Hz运行地址0x2001 写入内容 0x090d 例如SendData 01 06 20 0109 dd 15 c3d.设定32Hz上限频率地址0x2006 写入内容 0x0020 例如SendData 01 06 20 0600 20 63 d3e.设定2.5s加速时间地址0x200e 写入内容 0x0019 例如SendData 01 06 20 0e00 19 22 03f .设定2.5s减速时间地址0x200f 写入内容 0x0019 例如SendData 01 06 20 0f00 19 73 c3g.设定10%转矩提升地址0x200c //若要生效前提设置P0.11为03.常用通讯读监控命令简述a.读取当前运行频率地址0x0d00 例如SendData 01 03 0d 0000 00 47 66ReciveData 01 03 0d 00 00 20 41 48 83 bc //0x0020为当前频率b.读取当前电流地址0x0d02 格式同上c.读取输出电压地址0x0d07 格式同上以后依次类推监控参数组 d-nn具体通讯协议和方法参见ED3100变频器说明书手册Page118-133，如有更新恕不另行通知！。
