2011级UG期末样题1

  • 格式：doc
  • 大小：819.50 KB
  • 文档页数：6

1. ______可以绕点旋转模型。

A. 单击中建，旋转模型
B. 按住中建不放，出现绿色“十字”图标后旋转模型
C. 单击左键，旋转模型
D. 左右键同时按下，旋转模型
2.当执行布尔操作中，出现零厚度的实体时，系统发出的错误提示信息是：
A.Edge violation
B.Non-manifold solid
C.Zero thickness
D.Boolean Failure
3.______选项不能做布尔求交运算。

A. 目标体：实体和工具体：实体
B. 目标体：实体和工具体：片体
C. 目标体：片体和工具体：实体
D. 目标体：片体和工具体：片体
4.草图在特征树上显示为一个______，且具有参数化和便于编辑修改的特点。

A. 模型
B. 特征
C. 片体
D. 实体
5.在【体类型】组，选中______单选按钮，它控制在拉伸截面曲线时创建的是实体。

A. 模型
B. 实体
C. 片体
D. 体素
6.当使用两个表面相交建立相对基准轴时，轴方向______。

A. 由左手规则确定
B. 由右手规则确定
C. 不确定
D. 无法确定
7. ______是按照厚度将实体模型挖空形成一个内孔的腔体(厚度为正值)，或者包围实体模型成为壳体(厚度为负值)。

A. 孔
B. 腔体
C. 抽壳
D. 成形
8.设置变半径______是指沿指定边缘，按可变半径对实体或片体进行倒圆，倒圆面通过指定的陡峭边缘，并与倒圆边缘邻接的一个面相切。

A．边倒圆
B．软倒圆
C．面倒圆
D．倒斜角
9. ______是一个只读部件，与部件族的模板部件和部件族的参数电子表单相关联。

A 部件族
B 成员部件
C 标准部件
D 族实例
10.可以使用______操作实现不显示某个特定特征。

A．删除特征
B．抑制特征
C. 隐藏特征
D．移除特征
多选题
11.视图可以绕______旋转。

A. 点
B. 固定轴
C. 任意旋转轴
D. 围绕部件几何体
12.草图中提出了“约束”的概念，可以通过______控制草图中的图形。

A. 几何约束
B. 尺寸约束
C. 自动约束
D. 显示约束
13. ______可以删除基准面。

A. 选中基准面，按Backspace键
B. 选中基准面，按Delete键
C. 选中基准面，单击Delete图标
D. 选中基准面，选择【编辑】-【删除】
14.约束类型为【角度】时，子类型有_______。

A. 3D 角度
B. 定位角
C. 对中心
D. 对称
15.图层的状态有______。

(A) 工作层。

(B) 可选层
(C) 仅可见层
(D) 不可见层
已知：A=87, B=103, C=113, D=41
要求：
1．求步骤图2-b中模型的表面积是________。

(A)34412.10 (B)35112.65 (C)35824.36 (D)36547.23
2．步骤图2-c中模型的重心是________。

(A)X=0.00 Y=0.00 Z=34.21 (B) X=0.00 Y=0.00 Z=33.31
(C) X=0.00 Y=0.00 Z=33.60 (D) X=0.00 Y=0.00 Z=33.90
3．步骤图2-d中模型的体积是________。

(A)110320.24 (B)112902.25 (C)115546.79 (D)107800.79
4．修改参数A=86, B=102, C=112, D=40时，步骤图2-d中模型的面积是________。

(A)56145.00 (B)53300.86 (C)54233.97 (D)55182.35
注意：该模型采用体素特征、设计特征完成建模，用扫描特征完成建模该题不得分。

已知：A=95, B=111, C=73, D=101
要求：
1．求步骤图2-c中模型的表面积是________。

(A)50199.23 (B)50930.20 (C)51665.25 (D)52404.38
2．步骤图2-e中模型的重心是________。

(A) X=-16.00 Y=37.12 Z=0.15 (B) X=-16.00 Y=38.41 Z=0.25
(C) X=-16.00 Y=38.73 Z=0.35 (D) X=-16.00 Y=39.06 Z=0.46
3．步骤图2-h中模型的体积是________。

(A)195728.88 (B)189612.11 (C)208124.22 (D)201899.59
4．修改参数A=96, B=112, C=74, D=102时，步骤图2-h中模型的面积是________。

(A)53794.45 (B)51421.30 (C)52208.27 (D)52999.32
步骤图2
18．以毫米为单位完成如图所示装配。

参考图所示给定的配合关系安装其他零件，添加配合关系，并完成题目。

已知：(单位：mm)
A=60.00°；
问题：
图中装配体的重心是。

选项：
(A) X = 30.98，Y = 65.34，Z = 56.49 (B) X = 30.65，Y =65.34，Z =57.00
(C) X = 30.28，Y =65.34，Z =57.48 (D) X = 29.87，Y = 65.34，Z =57.93
注意：下载附件后请把附件放在纯英文路径下，方便UG NX打开，建议放在E盘根目录下！。

合集下载

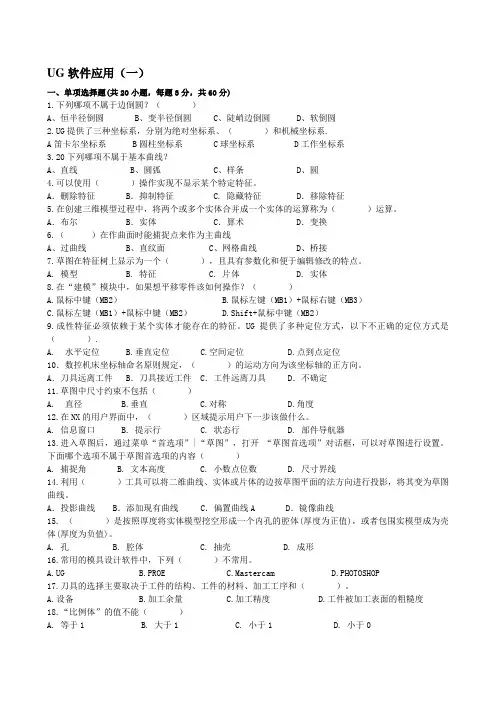

UG软件应用(一)试卷及答案

UG软件应用(一)试卷及答案

UG软件应用（一）一、单项选择题(共20小题，每题3分，共60分)1.下列哪项不属于边倒圆？（）A、恒半径倒圆B、变半径倒圆C、陡峭边倒圆D、软倒圆2.UG提供了三种坐标系，分别为绝对坐标系、（）和机械坐标系.A笛卡尔坐标系 B圆柱坐标系 C球坐标系 D工作坐标系3.20下列哪项不属于基本曲线？A、直线B、圆弧C、样条D、圆4.可以使用（）操作实现不显示某个特定特征。

A．删除特征 B．抑制特征 C. 隐藏特征 D．移除特征5.在创建三维模型过程中，将两个或多个实体合并成一个实体的运算称为（）运算。

A．布尔 B．实体 C．算术 D．变换6.（）在作曲面时能捕捉点来作为主曲线A、过曲线B、直纹面C、网格曲线D、桥接7.草图在特征树上显示为一个（），且具有参数化和便于编辑修改的特点。

A. 模型B. 特征C. 片体D. 实体8.在“建模”模块中，如果想平移零件该如何操作？（）A.鼠标中键（MB2）B.鼠标左键（MB1）+鼠标右键（MB3）C.鼠标左键（MB1）+鼠标中键（MB2）D.Shift+鼠标中键（MB2）9.成性特征必须依赖于某个实体才能存在的特征。

UG提供了多种定位方式，以下不正确的定位方式是（）.A. 水平定位B.垂直定位C.空间定位D.点到点定位10．数控机床坐标轴命名原则规定，（）的运动方向为该坐标轴的正方向。

A．刀具远离工件 B．刀具接近工件 C．工件远离刀具 D．不确定11.草图中尺寸约束不包括（）A. 直径B.垂直C.对称D.角度12.在NX的用户界面中，（）区域提示用户下一步该做什么。

A. 信息窗口B. 提示行C. 状态行D. 部件导航器13.进入草图后，通过菜单“首选项”|“草图”，打开“草图首选项”对话框，可以对草图进行设置。

下面哪个选项不属于草图首选项的内容（）A. 捕捉角B. 文本高度C. 小数点位数D. 尺寸界线14.利用（）工具可以将二维曲线、实体或片体的边按草图平面的法方向进行投影，将其变为草图曲线。

ug考试试题及答案

ug考试试题及答案

ug考试试题及答案UG考试是一种常见的考试形式，旨在评估考生在特定领域的知识和技能。

本文将提供一些UG考试试题及其答案，帮助考生更好地准备和应对UG考试。

第一部分：选择题1. UG是以下哪个知名软件的缩写？A. UnigraphicsB. Ultimate GamingC. Universal GeniusD. Undergraduate Studies答案：A2. UG软件主要用于哪个领域？A. 汽车设计B. 美术创作C. 网络安全D. 音乐制作答案：A3. UG软件提供了哪些功能？A. 3D建模和装配B. 平面设计和插图C. 数据分析和统计D. 文档编辑和排版答案：A第二部分：填空题4. UG软件是由（）公司开发的。

答案：SIEMENS5. UG软件的最新版本是（）。

答案：NX 126. UG软件支持以下哪种文件格式？（多选）A. STEPB. DWGC. PDFD. STL答案：A、B、D第三部分：简答题请简要回答以下问题：7. UG软件的优势是什么？答案：UG软件有强大的3D建模和装配功能，可以帮助工程师和设计师快速创建和修改产品模型。

它还具有高度的可定制性和适应性，能够满足不同行业和领域的设计需求。

此外，UG软件还提供了丰富的分析工具，方便用户进行工程分析和优化。

8. UG软件的应用领域有哪些？答案：UG软件主要应用于汽车、航空航天、机械制造等领域。

在汽车行业中，UG软件被广泛用于汽车设计、零部件建模和装配；在航空航天领域，UG软件可以辅助飞机结构设计和分析；在机械制造领域，UG软件可以帮助工程师进行产品设计和工艺规划。

第四部分：综合题请根据你对UG软件的了解，回答以下问题：9. 如果你要在UG软件中创建一个汽车的3D模型，你会采取什么步骤？答案：首先，我会导入汽车的图纸或相关数据，然后使用UG软件的绘图工具创建汽车的草图。

接下来，我会使用UG软件的建模功能逐步创建汽车的三维模型，包括车身、发动机、底盘等部分。

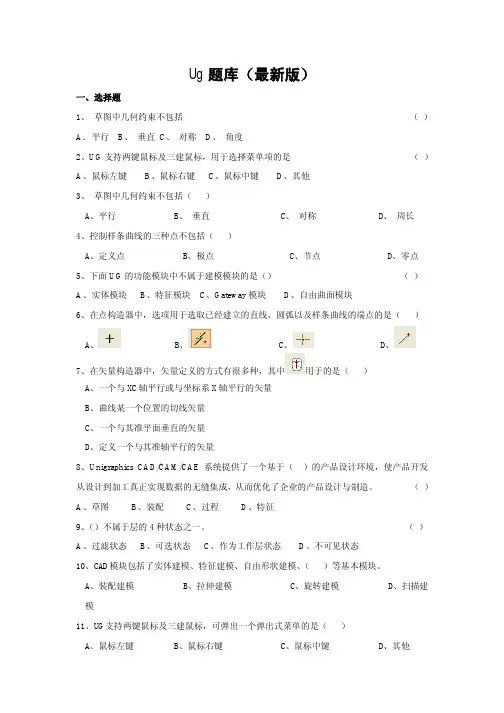

UG题库及答案
