西北油田分公司钻(修)井设备拆迁管理规定

中石化西北油田分公司

钻（修）井设备拆、迁、安

作业安全管理规定（试行）

西北油田分公司

二〇〇八年六月二十三日 钻（修）井设备拆、迁、安作业安全管理规定

1 第一章 总 则

第一条 本规定旨在对油田钻（修）井设备拆、迁、安的作业全过程进行安全技术方面的规范和指导,适用于西北油田分公司所有钻、修井施工单位和吊装作业单位。

第二条 本规定中所引用标准

1.GB 5082-1995起重机吊运指挥信号

2.GB/T5972-2006起重机械用钢丝绳检验和报废实用规范

3.GB 6067-1985起重机械安全规程

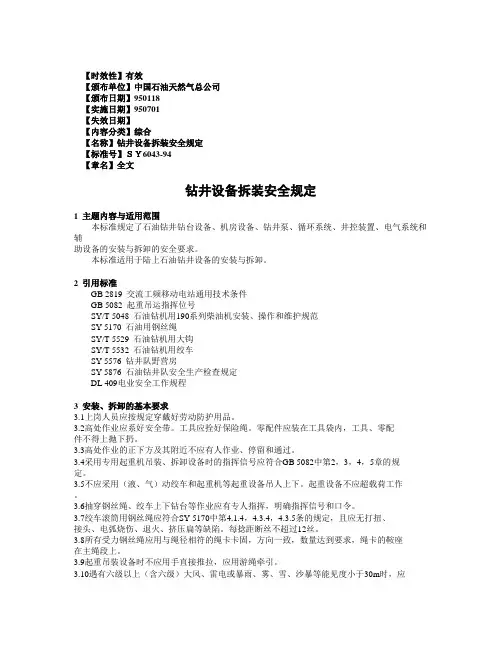

4.SY6043-1994钻井设备拆装安全规定

5.SY6279-1997大型塔类设备吊装安全规程

6.DL409-1991电业安全工作规程

第三条 术语解释

1.钢丝绳安全系数计算公式：P=0.5d2/k，说明：P表示许用拉力(KN)，0.5表示钢丝绳修改系数取的中间值，d表示钢丝绳直径(mm)，K表示钢丝绳安全系数。

2.绳具：用于牵引、吊挂规则或不规则设备物品的工具如钢丝绳制作的绳套。

3.构件：是由各个具有确定相对运动的运动单元组成的。这些运动单元，称为构件。

4.强度：金属材料在外力作用下抵抗永久变形和断裂的能力称为强度。 钻（修）井设备拆、迁、安作业安全管理规定

2 5.吊装十不吊：

（1）超载或被吊物重量不明时不吊。

（2）指挥信号不明确时不吊。

（3）捆绑、吊挂不牢或不平衡可能引起吊物滑动时不吊。

（4）被吊物上有人或有浮臵物时不吊。

（5）结构或零部件有影响安全工作的缺陷或损伤时不吊。

（6）遇有拉力不清的埋臵物时不吊。

（7）歪拉斜吊重物时不吊。

（8）工作场地昏暗，无法看清场地、被吊物和指挥信号时不吊。

（9）重物棱角处与捆绑钢丝绳之间未加衬垫时不吊。

（10）钢(铁)水包装得太满时不吊。

第二章 吊装作业安全保证措施

第四条 吊装作业安全保证措施

1.现场操作人员及管理人员应经过相关培训，持证上岗。

2.上岗人员应按规定穿戴好劳动防护用品。

3.作业前钻(修)井和吊装作业单位应检查作业安全条件,确认吊装区域内无闲散人员，无障碍；吊索具无缺陷，捆绑正确牢固,防护措施齐全，被吊物与其他物件无连接后方可作业。

4.遇有六级以上（含六级）大风、雷电或暴雨、雾、雪、沙暴等能见度小于30m时，应停止吊装作业。 钻（修）井设备拆、迁、安作业安全管理规定

3 第五条 严禁在下列情况下进行吊装作业：

1.被吊物质量超过机构性能允许范围。

2.信号指挥不清。

3.吊装物下站人。

4.吊装物上站人。

5.立式构件、大模板不用卡环。

6.斜拉、斜牵物。

7.散物捆扎不牢。

8.零碎物无容器。

9.吊装物质量不明。

10.吊索具不符合规定。

11.作业现场光线阴暗。

第六条 作业前应进行安全技术交底，明确指挥人员,指挥信号应符合GB 5082-1995中第2，3，4，5章的规定。

第七条 吊装作业时，司索工应正确选择吊点位臵，合理穿挂索具。吊车试吊,除指挥及司索工外，严禁其他人员进入吊装作业区。

第八条 吊装的设备离地时，应用游绳牵引。

第九条 吊装容器前，钻（修）井作业单位应将容器内液体放净，并清除残余物。

第十条 吊装作业中起重机索具、设备与架空输电线路的安全距离应符合下列要求。 钻（修）井设备拆、迁、安作业安全管理规定

4

第十一条 起吊钢丝绳的长度在吊挂时挂绳之间的夹角应小于120°。

第十二条 使用多台吊车抬吊大型构件时，吊车性能应一致，单机荷载应合理分配，且不得超过额定荷载的80％。作业时应按统一指挥，动作一致。必要时应采取平衡措施。

第十三条 吊具吊索的基本操作：

1.穿绳：确定吊物重心，选好挂绳位臵。穿绳应用铁钩，不得将手臂伸到吊物下面。吊运棱角坚硬或易滑的吊物，应加衬垫、用套索。

2.挂绳：应按顺序挂绳，吊绳不得相互挤压、交叉、扭压、绞拧。一般吊物可用兜挂法，应保持吊物平衡。对易滚、易滑或超长货物，宜采用索绳方法，使用卡环索紧吊绳。

3.试吊：吊绳套挂牢固，起重机缓慢起升，将吊绳绷紧稍停，起升不得过高。试吊中，指挥人员,驾驶员及相关人员应协调配合。如发现吊物重心偏移或与其他物件粘连等情况时，应立即停止起吊，采取措施并确认安全后方可起吊。

4.摘绳：落绳、停稳、支稳后方可放松吊绳。对易滚、易滑、易散的吊物，摘绳要用安全钩。吊物上、下面不得站人。如遇不易人工摘绳时，应选用其他机具辅助，严禁攀登吊物及绳索。

5.抽绳：吊钩应与吊物重心保持垂直，缓慢起绳，不得歪拉斜吊，不得旋转吊臂抽绳。吊运易损、易滚、易倒的吊物不得使用起重机抽绳。 钻（修）井设备拆、迁、安作业安全管理规定

5 6.吊挂作业应遵守下列规定：

（1） 兜绳吊挂应保持吊点位臵准确、兜绳不偏移、吊物平衡。

（2） 锁绳吊挂应便于摘绳操作。

（3） 卡具：吊挂时应避免卡具在吊装中被碰撞。

（4） 扁担吊挂时，吊点应对称吊物重心。

7.捆绑作业应遵守下列规定：

（1） 捆绑应牢固。

（2） 管材、构件等应用紧线器紧固。

8.起重工具、吊具应按说明书检验，试吊后方可使用。

9.长期不用的起重吊挂机具，应进行检验、试吊，确认安全后方可使用。

第十四条 构件及设备的吊装：

1.作业前应检查被吊物、场地、作业空间等，确认安全后方可作业。

2.作业时应缓起、缓移、缓转，并用游绳保持吊物平稳。

3.暂停作业时，应将构件、设备支撑稳定，连接牢固。

第十五条 吊索具标准要求：

1.钢丝绳、套索等安全系数不得小于6。

2.作业时应根据吊物的重量、几何尺寸等选用合适的吊索具，吊具吊索使用和报废标准应该满足GB/T5972-2006起重机械用钢丝绳检验和报废实用规范。 钻（修）井设备拆、迁、安作业安全管理规定

6 3.严禁在吊钩上补焊、打孔。吊钩表面应保持光滑，不得有裂纹。严禁使用危险断面磨损程度达到原尺寸的10％、钩口开口度尺寸比原尺寸增大10％、扭转变形超过10％、危险断面或颈部产生塑性变形的吊钩。

4.使用卡环时，严禁卡环侧向受力，起吊前应检查封闭销是否拧紧。不得使用有裂纹、变形的卡环。严禁用焊补方法修复卡环。

5.所有受力钢丝绳应用与绳径相符的绳卡卡固，方向一致，数量达到要求，绳卡的鞍座在主绳段上。

6.凡有下列情况之一的钢丝绳不得继续使用：

（1）断股或使用时断丝速度增大；

（2）在一个节距内的断丝数量超过总丝数的5％；

（3）出现拧扭死结、死弯、压扁、股松明显、波浪形、钢丝外飞、绳芯挤出以及断股等现象；

（4）钢丝绳直径减少7％～10％；

（5）钢丝绳表面钢丝磨损或腐蚀程度，达到表面直径的40％以上，或钢丝绳被腐蚀后，表面麻痕清晰可见，整根钢丝绳明显变硬。

7.使用新购臵的吊索具前应检查其合格证，并试吊确认安全。

第三章 安全责任

第十六条 在施工过程中，吊装作业单位配合钻（修）井作业单位施工，钻（修）井单位为安全主体。 钻（修）井设备拆、迁、安作业安全管理规定

7 第十七条 钻（修）井作业单位安全责任：

1.负责吊钩以下部位的安全责任。

2.告知吊装作业单位现场危害和危险源。

3.负责现场作业指挥，杜绝违章指挥，严禁多人同时指挥。

4.提供吊装货物的清单、重量、重心、外形尺寸和连接部位的具体情况。

5.可解体的超高、超重、超宽大件，应解体。

6.提供符合标准的索具和游绳；按不同货物质量，提供长度、强度匹配的吊索。

7.施工人员挂索和牵引准备完毕后，应撤至安全区域。

8.安装时合理使用就位工具。

9.作业现场内车辆移动时，除指挥人员外，其它人员应撤至安全区域。

10.负责所有移动房内物品安全；将房外外挂件捆绑牢固,必要时应拆除。

11.油罐、柴油机及发电机水箱、水罐等容器在吊装运输前应将液体腾空。

12.配合吊车驾驶员做好吊车支腿的支垫工作；负责货物（指零星及大型货物）的捆绑。

13.负责提供每辆车承运的设备详细清单(不包括房内物品)。

14.应保证作业现场具备作业的安全条件，进行现场安全监督。 钻（修）井设备拆、迁、安作业安全管理规定

8 15.货物运输严格按照《道路交通安全法》、《中华人民共和国道路运输条例》执行。

16.严格遵守国家相关法律法规及西北油田分公司相关规章制度。

第十八条 吊装作业单位安全责任：

1.负责吊车、运输车本身安全，以及吊钩以上部位机具的安全责任。

2.负责提供车况良好，安全装臵、机构齐全有效的施工机具。

3.司驾操作人员持证上岗。

4.吊装、运输配合作业，服从现场指挥。

5.严格按操作规程作业。

6.吊装做到稳起、慢转，确保人员及设备安全。

7.杜绝违章作业。

8.移动车辆和倒车，司驾人员应先观察、鸣笛，同时在指挥人员的指挥下进行。

9.货物运输严格按照《道路交通安全法》、《中华人民共和国道路运输条例》执行。

10.严格遵守国家相关法律法规及西北油田分公司相关规章制度。

第四章 钻（修）井设备拆、迁、安作业前准备

第十九条 钻（修）井设备拆、迁、安作业前准备：

1.在执行钻（修）井队设备拆、迁、安任务前,吊装作业单位依据 钻（修）井设备拆、迁、安作业安全管理规定

9 钻（修）井队作业单位提供的设备清单至设备臵留现场，对设备进行核对，并对作业现场进行踏勘，确认施工现场具备作业要求；

2.施工前，吊装与钻（修）井作业单位就施工时间、配合要求、人员住宿、就餐、现场指挥人员、现场记录认可、《拆、迁、安施工安全协议》、质量回访、工作量签证等事宜进行磋商。

3.双方就吊装运输施工安全保证措施,以及安全施工过程中的注意事项进行安全交底,明确双方的职责和义务,确保施工安全有序的进行。

4.双方就现场安全事宜签订《钻（修）井设备拆、迁、安施工项目安全责任协议》

5.双方确定各自现场联系负责人，就现场发现或存在影响生产或安全的问题及时沟通和解决。

6.吊装作业单位在任务完成后,由钻（修）井作业单位负责人在《项目完工报告》上签字确认，并在《项目质量回访书》中对生产中存在的问题或吊装作业单位存在的不足之处提出意见或建议。

第五章 钻井设备安装规程

第二十条 水柜设备安装

1.吊装水柜需四根等长的直径不小于21mm的标准钢丝绳。

2.水柜吊装应由两台50T轮式汽车起重吊同时进行。

3.两台吊车停放在水柜基础旁边后，在基础上垫支腿时应垫上方盘，防止压坏基础。
