XL-003-ZD-005 35KV线路组立铁塔指导书

②张牵机拉力、刹车制动系统满足要求，地锚牢固。
③牵引绳进入的主牵引机高速转向滑车与钢丝绳卷车的内角侧严禁有人工作
④牵引设备收张力设备的锚固必须可靠,接地良好
⑤导线的尾线或牵引绳的尾绳在线盘或绳盘的盘绕圈数不得少于6圈
⑥导线或牵引绳需张力过夜必须采取临锚措施并设专人看守
⑦牵引绳使用专用连接工具,牵引绳与导线连接应使用连接网套
人身伤害：将手指插入螺孔内找正或清除杂物易发生错位剪伤手指。
倒塔：组塔时未及时测量导致塔身倾斜过大。
①从下往上组塔时使用双钩安全带，高挂低用，依次交替换挂，严禁同时取下双钩。
②检查脚钉是否安装牢固，方向是否正确。
③作业区域下方严禁人员逗留、通行。
④登高作业人员必须穿软底防滑鞋。
⑤地面组装杆塔时，不得将手指插入螺孔内找正或清除杂物，使用的卡环应使长度方向受力，抽销卡环应防止销子滑脱。
⑨紧线使用卡线器规格必须与线材匹配,不得代用。
⑩严格使用五点式安全带，规范使用防坠器和挂钩双保险措施。
4
导线跨越
触电：导线跨越带电线路时安全距离不够，导线脱落触碰带电线路。
①跨越公路电力线通讯线等应搭为可靠的跨越架,跨越架的中心应在线路中心线上,宽度应超出新建线路各1.5米,且架顶两侧应装设外羊角.并悬挂醒目的警告标志设专人持信号棋看守，被跨越公路两侧各100米处放置标示牌。
高处坠物：吊绳磨损断裂发生重物高处坠落。
①绞磨所在地应平整,距离基础一般应在1.2倍塔高之外,严禁安置在铁塔正下方，地锚坑和拉线坑严禁以树木代替，地锚坑和拉线坑深度应按配置要求深度。
②提升抱杆时,抱杆应设置提升腰环,吊绳栓系在提升腰环上，正侧面各配一名技术人员监视抱秆的倾斜度。
③检查确保工具完好无损，有损伤者坚决不使用（抱杆、滑轮组、根绳、晃绳）。

35KV铁塔组立施工计划一.编制及施工根据《35kV架空电力线路施工及验收规范》（GBJ233-90）《电力扶植安然工作规程》（架空输电线路部分DL5009·2-94）《电力扶植安然健康与情形治理工作规程》（国度电力公司宣布2002-01-21实行）《35kV架空电力线路工程施工质量及评定例程》（DL/T5168-2002）二.施工部队安插拟安插1个施工队,施工队下设2个班组,即装配班组和机具班组.三.施工现场安插现场设置隔离栏,施工对象.材料按规定摆放在帆布上（大型塔材除外）,严禁随地乱放.施工现场物品摆放合理.整洁,现场无过剩的杂物.四.施工前的预备工作开工前,技巧负责人组织现场工作人员卖力进修《电业安然规程》有关部分及《架空送电线路施工工艺及质量尺度》,并介绍工程情形,做好技巧交底工作.材料员参照施工措施和工程现实情形预备好工器具,并检讨其状况.机能,包管其处于优越的工作状况;按照请求发放足够的工器具,并作好记载.施工队按工作义务预备响应的材料.对象,预备好的材料和工器具应妥当存放,材料员负责.装配班组负责人根据现实情形,合理安插本班组的人员分工和施工进度.机具班组负责人物质运输和吊车的预备,包管其处于优越的工作状况.施工前,懂得装备及基本的现实情形,落实行工装备安插场合,按照安规和现场工作现实须要检讨安措是否完整.五.铁塔组立计划及操纵要点铁塔分化组立重要采取小圆木抱杆或钢管抱杆分化组塔法.施工流程大致可分为组塔前预备.第一段塔的组立.抱杆分化组立.抱杆的晋升.塔材的吊装.螺栓的装配.塔身校订等.施工人员必须介入技巧.安然.质量交底,各施工队在施工前,卖力进修有关的操纵办法及要点,在施工前做到心中稀有,才干保质保量的完成施工义务.施工中看重对原始记载的填写工作,做到精确.实时.齐备.整洁.严厉遵守国度及有关部分颁布的安然操纵规程.卖力做好施工前的组织.预备工作,施工现场人员的职责要明白,并落实到每小我.现场施工负责人即现场批示,也是施工现场的第一安然负责人.现场批示在组立塔前必须亲自检讨施工现场安插和预备情形.施工现场必须在同一批示下进行组塔功课.施工现场的安然监护人员,必须协助现场批示检讨各项预备工作及各工器具是否相符施工请求,并在施工进程中卖力做好安然监监工作.安然监护人员及施工人员发明平常情形应立刻陈述现场批示,在采纳有用措施后方可持续施工;各类工器具的选用必须相符施工及设计规定.起吊铁塔构件的重量不准超出抱杆许可荷载.当施工前提产生变更,不克不及知足抱杆的应用前提时,必须进行校核验算,经验算及格或采纳措施后方可施工;进入施工现场必须精确配戴安然帽,登塔功课人员必须系安然带及二道防地,并应系在稳固的构件上.塔上组装用对象及塔材等必须用绳子传递,制止抛扔.在吊装进程中产生组装艰苦,必须立刻停滞吊装并查明原因与以改正,不得强行吊装.明白现场批示及安然监护人员,组塔前做好五查工作.工器具必须配套,对维修后的工器具必须按规定进行实验.严厉按施工设计请求进行平面安插,包管各拉线方位精确,抱杆拉线必须应用相符请求的钢丝绳或优质棕绳,并严禁以小代大.木抱杆应无腐.无结.无裂,其稍径不小于130mm,抱杆径缩率小于1％,长度不超出8米;钢管抱杆应用材料应知足20＃或35＃钢材的规定;钢管应知足GB/T8162-1999《构造用无缝钢管》的请求;抱杆的焊策应知足GB/T12467-1998《焊接质量请求》的规定.木抱杆单向曲折应小于2％;抱杆工作时,掌握每吊重量不超出200kg,抱杆倾角不超出15°;钢管抱杆的应用应严厉遵守以下参数：抱杆倾角≤15°,起吊绳倾角≤20°,抱杆附加偏幸距小于20cm,抱杆拉线对地夹角≤45°,木抱杆和钢管抱杆必须打四条拉线按四角安插.晋升抱杆时,头部拉线须平均受力,拉力掌握适度.起重时,必须包管体系平安稳固,在地面试吊调平后,方可进行正式起吊,并设置反偏向均衡拉线.抱杆反向均衡拉线必须打紧,对地夹角不得大于45°;须要时,可用双木抱杆配归并对抱杆采纳补强措施,以完成较大较重构件的起吊工作.留意被吊件的补强,防止塔材变形,各相邻节点主材的曲折不得超出1/750,恰当调剂掌握大绳方位,制止硬拉硬拽.当完成横担吊装工作时,应应用双抱杆并对其采纳补强措施.在吊假装业时,所有工器具不得与塔材直接衔接,衔接处必须绑设垫木或麻袋片,以防破坏铁塔涮锌.六.施工质量尺度严厉履行《架空电力线路施工及验收规范》GBJ233-90及国度有关尺度.铁塔组立后应正.直.平.齐,其尺寸误差不得超出下列规定：直线塔构造竖直3‰;横担在主柱衔接处的高差2‰;直线铁塔构造中间与中间桩横线路偏向位移50mm;转角铁塔构造中间与中间桩横线路.顺线路偏向位移50mm;铁塔组立后,各相邻节点间主材曲折不得超出1/750,凡主材曲折超差的,一律不准装配.质量包管措施：卖力履行有关施工质量规定;各钢绳绑扎点均应加垫木或其它衬垫物,以防磨伤铁塔;各起吊构件均应做好补强,尤其是横担一类横长构件,必须做好补强,防止起吊时构件产生曲折.七.安然.技巧措施卖力履行《电力扶植安然工作规程》（架空输电线路篇）及公司制订安然包管措施.严厉遵守技巧规律,卖力作好施工前的技巧.安然.质量交底工作,组织施工人员进修安然规程.施工工艺及各项安然包管措施,进步职工的安然和自我呵护才能.做大好人员的组织工作,明白分工.明白职责,对施工重要环节必须选用义务心强.经验丰硕的工作人员.进入施工现场必须精确佩戴安然帽,施工功课人员应精确应用安然防护用品.组塔工作中,必须设安然监护人,周全负责安然工作,增强施工中安然监护工作,不但监护人员要到位,并且监护义务必须明白.在每个功课点的每项功课中都必须由专人监护.并严厉履行安然工作敕令票轨制.安然监护人员不得擅离工作岗亭,不得从事安然监护职责以外的工作.组塔所应用的工器具.机械装备必须按施工设计的规格.数目配套,并对其进行周全检讨,对不知足安然系数的工器具必须改换,对维修后的机具装备必须按规定进行负载实验,严禁以小代大,以坏代好.现场批示人员在组塔前,必须亲自作好“五查”工作：各偏向地锚规格及埋深的检讨;工器具规格及机械运行情形的检讨;抱杆体系.制动体系.拉线体系的检讨;各岗亭操纵人员到位情形检讨;现场情形及视野情形检讨.地面安插必须严厉按照施工计划进行,所有地锚的方位和马道坡度及有用埋深必须相符请求,对水位较高.土质较差地区,必须采纳加固措施.根据所选择的施工计划,严厉掌握单吊重量,严禁超负荷起吊.施工中,当被吊件分开地面今后,应停滞牵引,检讨各体系的受力情形是否正常,确认无误后方可持续起吊.对于邻近带电线路的塔位,组塔时必须用绝缘尼龙绳作为铁塔掌握绳及高低传递工器具的传递绳,严禁掌握绳及传递接近邻近的带电线路.组塔当日必须将螺栓紧固,危及安然的部件不得缺乏.八.文明施工措施根据施工及验收规范施工.遵守规程,导则,守则,施工计划,技巧计划功课.施工平面安插少占地,计划合理,场地平整,看管工棚整洁.材料分类存放,防潮,码放整洁.工器具分类存放,有条有理.规定功课区,四角插旗.插标示牌,内容应包含工作负责人,安然负责人,技巧负责人,功课内容（组立方法）,起吊简图.螺栓开包,分种类规格堆放在苫布编织布上,装袋应用.到现场携带安然帽,进功课区精确佩戴安然帽,着装整洁.。

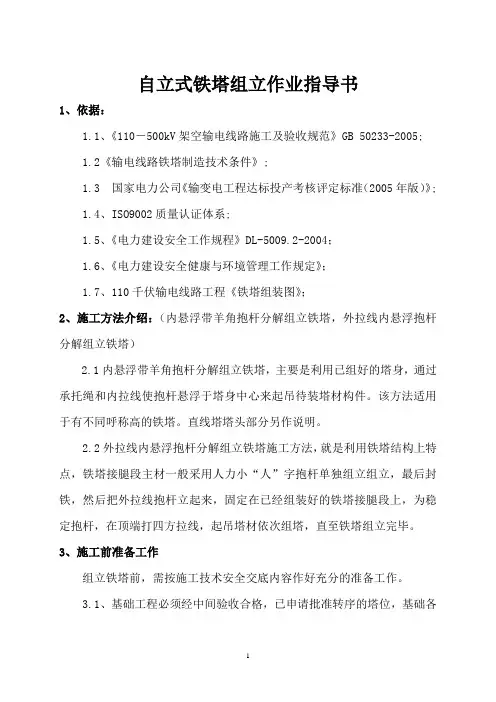

自立式铁塔组立作业指导书1、依据：1.1、《110－500kV架空输电线路施工及验收规范》GB 50233-2005;1.2《输电线路铁塔制造技术条件》;1.3 国家电力公司《输变电工程达标投产考核评定标准（2005年版）》;1.4、ISO9002质量认证体系;1.5、《电力建设安全工作规程》DL-5009.2-2004；1.6、《电力建设安全健康与环境管理工作规定》；1.7、110千伏输电线路工程《铁塔组装图》；2、施工方法介绍：（内悬浮带羊角抱杆分解组立铁塔，外拉线内悬浮抱杆分解组立铁塔）2.1内悬浮带羊角抱杆分解组立铁塔，主要是利用已组好的塔身，通过承托绳和内拉线使抱杆悬浮于塔身中心来起吊待装塔材构件。

该方法适用于有不同呼称高的铁塔。

直线塔塔头部分另作说明。

2.2外拉线内悬浮抱杆分解组立铁塔施工方法，就是利用铁塔结构上特点，铁塔接腿段主材一般采用人力小“人”字抱杆单独组立组立，最后封铁，然后把外拉线抱杆立起来，固定在已经组装好的铁塔接腿段上，为稳定抱杆，在顶端打四方拉线，起吊塔材依次组塔，直至铁塔组立完毕。

3、施工前准备工作组立铁塔前，需按施工技术安全交底内容作好充分的准备工作。

3.1、基础工程必须经中间验收合格，已申请批准转序的塔位，基础各部分尺寸误差在《验规》允许范围之内。

立塔时，现浇基础的强度应达到设计强度的７0﹪以上。

3.2、按交底要求准备工器具。

3.3、根据现场地形，地质情况，确定牵引方向，布置各地锚及桩锚。

3.4、整理施工作业现场，清除地面障碍，划分作业范围。

3.5、对运到施工现场的塔材进行清点检查，按规格或使用顺序排放在适当的位置。

3.6、对组塔人员要明确分工，全面检查所使用的工器具的完好情况，并对现场人员位置，高空地面作业的分工要明确到位。

4、现场施工组织组立铁塔劳动力组织对高山大岭小运距离较远的必须另外增加运输人员。

5、主要工器具主要工器具一览表6、地面组装：6.1、组装前，先将作业面以内的范围清理干净，塔材及工器具按顺序排列放好。

目录一、适用范围 (2)二、编制依据 (3)三、天气条件及作业现场要求 (6)四、工器具材料清册 (6)五、施工段别划分 (9)六、铁塔组立前准备工作 (10)七．技术要求 (11)八、质量、工艺要求 (13)九．铁塔组立方案 (16)十．铁塔组立安全措施 (28)十一、危险点分析及作业安全注意事项 (31)十二、铁塔数据表 (32)一、适用范围（铁本指导书适用于西康电铁复线110kV供电工程杆塔组立作业。

塔用分段组装法）二、编制依据《110—500kV架空电力线路施工及验收规范》 GB50233-2005《电力建设安全工作规程（第2部分）架空电力线路》（DL5009.2-2004）西康电铁复线110kV供电工程施工图纸。

《国家电网公司输变电工程工艺标准库》基建质量【2010】100号《国家电网公司工程建设质量责任考核办法（试行）》（国家电网基建﹝2006﹞674号）《国家电网公司基建质量管理规定（试行）》（国家电网基建﹝2006﹞699号）三、工程概况：西康电铁复线110kV供电工程（商洛段）输电线路部分主要包括两大部分：一、110kV柞水至镇安输电线路，简称110kV柞镇线。

110kV柞镇线起于330kV柞水变110kV出线门架，止于110kV镇安变进线门架，主要由两段组成：⑴、330kV柞水变110kV出线段，该段为新建电缆线路，起于运行的柞杏线1#铁塔，钻过西康电铁及运行的110kV柞镇双回输电线路，止于新建110kV柞镇线1#铁塔，长度：0.883km，采用64/110-YJW02-1×630mm2单芯铜导体交联聚乙烯护套、皱纹铝包防水层电缆；⑵、新建110kV柞镇线1#—110kV镇安变进线门架段，该段为新建架空单回全铁塔输电线路，亘长26.35 km，全线导线除18#—20#采用LHaGJ-300/20铝合金导线外，其余均采用LGJ-300/40钢芯铝绞线，地线一根采用GJ-80镀锌钢绞线，另一根采用OPGW 复合光缆。
