03J101图集详解发布时间：2011-02-14 10:30:322、然后，看看其“直锚水平段长度”是否超过LaE？3、如果“是”，则不用弯15d的直钩；4、如果“不是”，则必须保证“直锚水平段长度”不小于，并且弯15d直钩。

二十七、KL中集中标注上部筋为2根18螺纹,而在原位标注支座处为4根20,是否意为通长筋为18螺纹与20螺纹在支座Ln/3处连接而成.答：问：“KL中集中标注上部筋为2根18螺纹,而在原位标注支座处为4根20,是否意为通长筋为18螺纹与20螺纹在支座Ln/3处连接而成？”答：“是。

”以上观点是正确的。

原因如下：1、支座负筋“4根20”，其伸出支座的长度为Ln/3 ，上部通长筋“2根18”，就在“Ln/3”处与左右两侧的那两根支座负筋进行连接。

2、上部通长筋可以不是“一根筋”通到头，而可以是几根不同直径的钢筋的连续作用（例如：本例）。

3、只有当上部通长筋与支座负筋的直径相同的时候，上部通长筋才可以“在跨中Ln/3范围内”进行一次性连接。

二十八、框架梁的锚固在柱内，要达到Lae+15d，且伸到对面，这两者是不是要取大值呀？就是达到了锚固，是不是也还要伸到对面呀，答：1、框架梁的纵筋在端支座上的锚固，首先是伸至柱外边（柱纵筋内侧）；（见03G101-1图集第54页）2、然后，看看其“直锚水平段长度”是否超过LaE？3、如果“是”，则不用弯15d的直钩；4、如果“不是”，则必须保证“直锚水平段长度”不小于，并且弯15d直钩。

二十九、在集中标注处为4根25螺纹,原注位为8根25螺纹在计算时集中标注的4根钢筋是否也为单跨锚固计算,如果是的话后面详图和前面的说明是否矛盾.答：qlchen梁下部钢筋通常不采用集中标注，如果采用，则先注上部通长钢筋，在“；”号后接注下部通长钢筋。

如果集中标注了梁下部通长钢筋，又在原位标注，则原位标注取值优先（取代集中标注的同类筋）。

CDF 1、“原提问”有一个问题：集中标注的“4根25螺纹”为下部通长钢筋，是否也是按“单跨”在中间支座锚固？2、人们通常有一个看法，即：集中标注的下部通长钢筋是贯穿通过中间支座，而原位标注的下部钢筋是在中间支座锚固。

箍筋心法总诀二十二句支座上筋心法总诀吊筋心法总诀腰筋拉筋心法总诀非框架梁特征心法要诀梁标注心法总诀钢筋排布心法总诀框架梁加腋心法要诀柱标注心法总诀框架柱柱顶构造心法总诀柱根节点构造心法总诀板标注心法总诀平法板式楼梯心法总诀一十二段剪力墙心法总诀梁纵筋水平段长度兜型筋调整值”口诀箍筋边长躲让歌诀洞口补强心法要诀墙壁特征歌诀赞美结构楼层表歌诀钢筋锚固即本构件的钢筋伸入彼构件之内的全长度。

重点弄清伸入点位置。

钢筋锚固分为三种：直锚；弯锚和机械锚，在101-1图集第35页左侧部。

101图集第33页受拉钢筋最小锚固长度，第34页，受拉钢筋抗震锚固看上述两个表的左列，钢筋种类与直径，根据第1、2行的混凝土强度级。

当直锚构件宽度达不到规定尺寸时，应采用弯锚，钢筋端头加15d直钩。

当采用弯锚时，其伸入支座内的长度，取0.4倍的锚固长度。

当采用弯锚时，钢筋端头弯成直角钩，直角钩长为钢筋直径的15倍d o无论上排纵筋和下排纵筋，对于框架梁，在端头都要达到锚固数值。

见101图集第35页左侧中部的(a)为斜钩，(b)为钢板，((a)斜钩的平直段长度为5d, 无论抗震与非抗震，锚入长度均非框架梁的锚固长度和框架梁不是一样的。

非框架梁的下部纵筋锚固长度为其直径的构造腰筋的锚固长度为直径的15倍d o抗扭腰筋的锚固长度与下部受力纵筋相同。

箍筋心法总诀二十二句箍筋鹰钩属必须，内净尺寸最适宜，钩长十倍平直段，从有101图集开始，凡属箍筋，均要求做成135度的斜弯钩。

箍筋在计算时，可按外包尺寸和内净尺寸，唯有内净尺寸最符合施工际。

箍筋斜弯钩的平直段长度，第一点要求不小于直径的10倍d o筋锚固插多深，直弯机械三锚分，直锚查表按砼号，长度。

乘以直径哪类筋，直锚不够弯锚拐，零点四倍才是真，弯锚拐长十五d, 上铁下铁力千钧，机械锚固分三类，斜钩钢板焊短筋，斜钩短筋长五d, 零点七锚记在心，非框架梁直锚短，十二倍d已够深, 腰筋构造十五d, 腰筋抗扭同主筋。

一、问剪力墙竖向钢筋与暗柱边多少距离排放第一根剪力墙竖向钢筋。

答：1/2竖向分布钢筋间距。

二、非抗震的框架梁中以及非框架梁中，是否有不伸入支座的下部钢筋？答：有两个条件必须同时满足： 1、下部钢筋不少于1/2伸入支座（另外1/2可以不伸入支座）；2、伸入支座的下部钢筋至少为两根（角筋）。

三、1.在03G101-1第38页及44页的中柱封顶构造C节点图中，当直锚长度≥laE（la）时，此时柱纵筋是否不需要伸至柱顶后截断，只需一个锚固长度就足够了？2、在03G101-1第39页及45页的“梁上柱纵筋构造”中，插筋是否只需伸入梁内满足 0.5laE（la）+弯折12d就足够了，而不必伸至梁底部？答：1、必须直达柱顶，否则柱未到头；2、必须伸至梁底，对柱“生根”决不可抠门。

四、在03G101-1第38页和第44页的"柱变截面下柱钢筋封顶,上柱钢筋从新插筋"的构造大样图中,关于下柱钢筋封顶锚固的问题:1、如果梁高hb-保护层≥laE（la）时，下柱钢筋是否伸至柱顶，不需要弯锚部分“c+200”？2、当梁高hb-保护层＜laE（la）时，下柱钢筋才需要弯锚，下柱钢筋伸至柱顶，且还需≥0.5laE（la）时，才加弯锚部分“c+200”？3、是否弯锚部分是固定的“c+200”，不需要再加长了？答：各种情况均须伸至柱顶，然后弯钩“C+200”，这是个封顶问题，不是锚固问题。

五、在03G101-1第57页非抗震楼层框架梁的端支座锚固构造节点中，当直锚时，是否也需要满足≥la且同时满足≥0.5hc+5d的条件？答：可以直锚，请看图注，非抗震没有过中线加5d的要求。

六、1、剪力墙暗梁配筋构造见图集第51页。

但该页图主要说的是连梁的构造，暗梁只有一个截面图。

因此带来了下面的一系列问题。

2、暗梁主筋锚固起点从什么地方算起？当暗梁与暗柱或端柱相连接，暗梁主筋锚固起点从暗柱或端柱的边缘算起。

对吗？暗梁还有没有不与暗柱或端柱相连接的情况呢？3、暗梁的长度有多长？是整个剪力墙墙肢的长度，还是局部？4、暗梁主筋锚入暗柱或端柱的长度：(1) 当暗柱或端柱的长度大于钢筋的锚固长度LaE 时，暗梁主筋直锚入一个锚固长度； (2) 当暗柱或端柱的长度小于钢筋的锚固长度时，暗梁主筋伸至暗柱或端柱外侧纵筋的内侧后弯钩 15d ，此时须保证直锚段大于 0.4 LaE 。

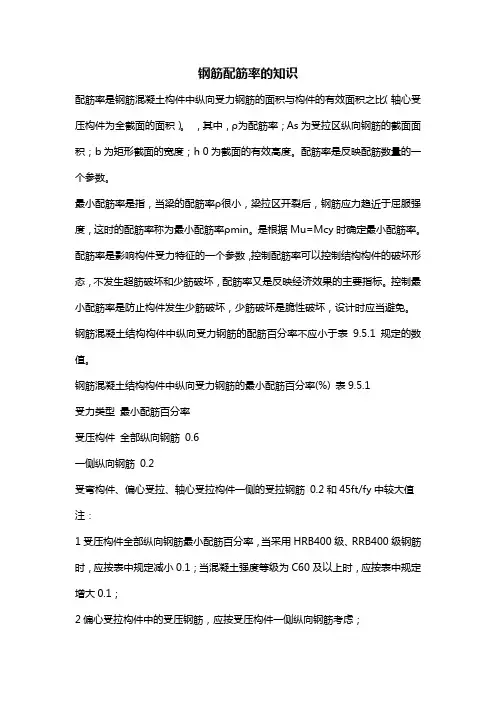

钢筋配筋率的知识配筋率是钢筋混凝土构件中纵向受力钢筋的面积与构件的有效面积之比（轴心受压构件为全截面的面积）。

，其中，ρ为配筋率；As为受拉区纵向钢筋的截面面积；b为矩形截面的宽度；h 0为截面的有效高度。

配筋率是反映配筋数量的一个参数。

最小配筋率是指，当梁的配筋率ρ很小，梁拉区开裂后，钢筋应力趋近于屈服强度，这时的配筋率称为最小配筋率ρmin。

是根据Mu=Mcy时确定最小配筋率。

配筋率是影响构件受力特征的一个参数，控制配筋率可以控制结构构件的破坏形态，不发生超筋破坏和少筋破坏，配筋率又是反映经济效果的主要指标。

控制最小配筋率是防止构件发生少筋破坏，少筋破坏是脆性破坏，设计时应当避免。

钢筋混凝土结构构件中纵向受力钢筋的配筋百分率不应小于表9.5.1规定的数值。

钢筋混凝土结构构件中纵向受力钢筋的最小配筋百分率(%) 表9.5.1受力类型最小配筋百分率受压构件全部纵向钢筋 0.6一侧纵向钢筋 0.2受弯构件、偏心受拉、轴心受拉构件一侧的受拉钢筋 0.2和45ft/fy中较大值注：1受压构件全部纵向钢筋最小配筋百分率，当采用HRB400级、RRB400级钢筋时，应按表中规定减小0.1；当混凝土强度等级为C60及以上时，应按表中规定增大0.1；2偏心受拉构件中的受压钢筋，应按受压构件一侧纵向钢筋考虑；3受压构件的全部纵向钢筋和一侧纵向钢筋的配筋率以及轴心受拉构件和小偏心受拉构件一侧受拉钢筋的配筋率应按构件的全截面面积计算；受弯构件、大偏心受拉构件一侧受拉钢筋的配筋率应按全截面面积扣除受压翼缘面积(b'f-b)h'f后的截面面积计算；4当钢筋沿构件截面周边布臵时，"一侧纵向钢筋"系指沿受力方向两个对边中的一边布臵的纵向钢筋。

下面是03G101图集主编陈青云教授答疑希望对你有帮助。

墙●墙问题（1）：在03G101－1图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL时，是否只需锚入AL够锚固长度即可？■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。
