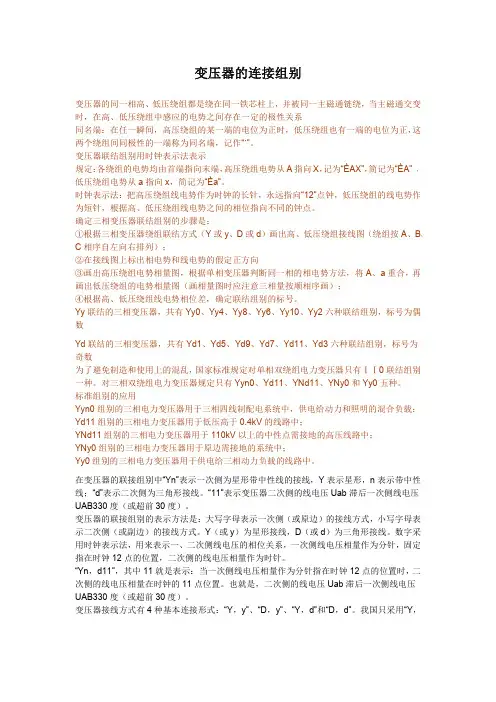

变压器的联结组别解读

变压器的连接组别变压器的同一相高、低压绕组都是绕在同一铁芯柱上，并被同一主磁通链绕，当主磁通交变时，在高、低压绕组中感应的电势之间存在一定的极性关系同名端：在任一瞬间，高压绕组的某一端的电位为正时，低压绕组也有一端的电位为正，这两个绕组间同极性的一端称为同名端，记作“˙”。

变压器联结组别用时钟表示法表示规定：各绕组的电势均由首端指向末端，高压绕组电势从A指向X，记为“ÈAX”，简记为“ÈA”，低压绕组电势从a指向x，简记为“Èa”。

时钟表示法：把高压绕组线电势作为时钟的长针，永远指向“12”点钟，低压绕组的线电势作为短针，根据高、低压绕组线电势之间的相位指向不同的钟点。

确定三相变压器联结组别的步骤是：①根据三相变压器绕组联结方式（Y或y、D或d）画出高、低压绕组接线图（绕组按A、B、C相序自左向右排列）；②在接线图上标出相电势和线电势的假定正方向③画出高压绕组电势相量图，根据单相变压器判断同一相的相电势方法，将A、a重合，再画出低压绕组的电势相量图（画相量图时应注意三相量按顺相序画）；④根据高、低压绕组线电势相位差，确定联结组别的标号。

Yy联结的三相变压器，共有Yy0、Yy4、Yy8、Yy6、Yy10、Yy2六种联结组别，标号为偶数Yd联结的三相变压器，共有Yd1、Yd5、Yd9、Yd7、Yd11、Yd3六种联结组别，标号为奇数为了避免制造和使用上的混乱，国家标准规定对单相双绕组电力变压器只有ⅠⅠ0联结组别一种。

对三相双绕组电力变压器规定只有Yyn0、Yd11、YNd11、YNy0和Yy0五种。

标准组别的应用Yyn0组别的三相电力变压器用于三相四线制配电系统中，供电给动力和照明的混合负载；Yd11组别的三相电力变压器用于低压高于0.4kV的线路中；YNd11组别的三相电力变压器用于110kV以上的中性点需接地的高压线路中；YNy0组别的三相电力变压器用于原边需接地的系统中；Yy0组别的三相电力变压器用于供电给三相动力负载的线路中。

行业资料变压器连接组别在电力系统的运行过程中，变压器起着至关重要的作用。

作为电能转换的关键设备，变压器的连接组别对其性能和运行稳定性都有着重要影响。

本文将介绍变压器连接组别的相关知识，包括连接组别的定义、分类和应用。

一、连接组别的定义变压器连接组别是指变压器的主、副绕组之间的连接方式，它决定了变压器的电压变比。

常见的连接组别有Y/Y、D/Y、Y/D等。

每种连接组别都有其特定的应用场景和优缺点。

二、连接组别的分类根据主、副绕组的连接方式，变压器的连接组别可以分为星型连接（Y）和三角形连接（D）。

1. 星型连接（Y）星型连接是指主绕组和副绕组都连接在一个公共节点上，形成一个闭合的星形回路。

星型连接的特点是输出电压较低，电流较大，适用于配电系统和低压电源供应。

2. 三角形连接（D）三角形连接是指主绕组和副绕组都连接在相邻的节点上，形成一个闭合的三角形回路。

三角形连接的特点是输出电压较高，电流较小，适用于输电系统和高压电源供应。

三、连接组别的应用不同的连接组别适用于不同的电力系统和工程需求。

根据具体的工程要求和性能指标，选择合适的连接组别能够更好地满足需求。

1. Y/Y连接组别Y/Y连接组别是指主、副绕组均采用星型连接。

它适用于低压电网和低压负荷供电，能够提供较低的输出电压和较大的输出电流，适合分配给大量低压用户。

2. D/Y连接组别D/Y连接组别是指主绕组采用三角形连接，副绕组采用星型连接。

它适用于向低压负荷供电，能够提供较高的输出电压和较小的输出电流，适合用于长距离输电。

3. Y/D连接组别Y/D连接组别是指主绕组采用星型连接，副绕组采用三角形连接。

它适用于电力系统中的系统中性点连接，可使系统具备双重耐压性能，提高系统的安全性和可靠性。

四、连接组别的选择与设计在设计和选择连接组别时，需要考虑多方面因素，包括系统的电压需求、负荷类型、故障保护和经济性等。

一般来说，Y/Y连接组别适用于配电系统，D/Y连接组别适用于输电系统，Y/D连接组别适用于系统中性点连接。

在低压配电网中，输送的电源相位为3相，共使用4根线传
课程总结
输，其中三条线路分别代表A、B、C三相，另一条是中性线N。
在单相输电电路中，一条是相线，一条是中性线，此时中
C
N
B
心线有电流通过，形成回路。
课后作业
在三相系统中，三相平衡时，中性线（零线）是无电流的。
在三相四线制中，多个单相负载应尽量均衡地分别接到三相电路中，而不是把它们集中
2、变压器绕组连接方式
课程导入
Y,y连接
Y,d连接
课程讲解
课程总结
课后作业
D,y连接
D,d连接
星形连接
三角形连接
用符号Y表示
用符号D表示
连接组别就是反映变压器高、低压侧绕组的连接方式，以及高低压侧绕组对应
线电势的相位关系。
3、同极性端
课程导入
课程讲解
课程总结
课后作业
同极性端：铰链同一磁通的两个绕组，瞬时极性相同的端子。用“*”或“
课程讲解
C
B
X
Y
Z
课程总结
EAB
根据时钟表示法，请问该图显示的三相变压器高低
课后作业
压绕组对应的线电势在相位上是什么关系？
Eab
三相变压器连接组别的确定
如果已知三相变压器连接形式、同极性端、首末端标志时，可以通过向量图来确定其连接组别。
课程导入
B
1、绘制高压侧绕组线电势的向量图
课程讲解
2、取A和a为同一点，此时A点和a点
三 相 变 压 器 的 连 接组 别
课程导入
课程导入
课程讲解
课程总结
课后作业
课程导入
课程导入
课程讲解

三相变压器的连接组别三相变压器是一种常见的电力设备，用于将电能从一种电压水平转换为另一种电压水平。

其连接组别是指变压器的三个相线如何连接以实现所需的电压转换。

在三相变压器中，有两种常见的连接组别方式：星形连接组别（Y 型连接）和三角形连接组别(Δ型连接)。

1. 星形连接组别（Y型连接）：在星形连接组别中，变压器的三个相线的连接形成一个星形。

这意味着变压器的winding的一个端点集中连接在一起，并且该点是系统的中性点。

另外两个端点通过电缆连接到三相电源或负载。

星形连接组别常用于系统中电压较低的一侧，而不适用于高电压一侧。

星形连接组别的优点包括：- 提供对称的电压和电流分配，减少不平衡问题。

- 较低的绝缘要求，因为相线与中性点的绝缘相对较小。

- 使系统能够接地，并提供对地故障电流的路径。

星形连接组别的缺点包括：- 较低的电压变换比，因为相线与中性点之间有额外的电阻。

- 需要中性点的绝缘，以保证安全。

2. 三角形连接组别(Δ型连接)：在三角形连接组别中，变压器的三个相线的连接形成一个闭合的三角形回路。

这意味着电流在三个相线之间按顺序循环，并且没有中性点。

三角形连接组别常用于系统中电压较高的一侧，因为它可以实现较高的电压变换比。

三角形连接组别的优点包括：- 较高的电压变换比，因为没有额外的电阻。

- 高电流负载能力，适用于大功率负载。

三角形连接组别的缺点包括：- 不提供对称的电压和电流分配，可能会导致不平衡问题。

- 更高的绝缘要求，因为相线之间的电压相对较高。

除了以上的两种常见的连接组别方式，还有其他一些特殊的连接组别方式，例如Zig-Zag连接组别、V连接组别等。

这些连接组别方式根据具体的应用和需求而定，用于特殊的电压转换和电力系统配置。

需要注意的是，无论使用哪种连接组别方式，安全性都是非常重要的。

变压器应该根据规范进行正确的接线和绝缘，以确保电能转换的安全和稳定。

总结：三相变压器的连接组别是指变压器的三个相线如何连接以实现所需的电压转换。
