三菱FR-F700系列变频器PID控制参数调节及校正对象：FR-F740 + 远程压力表（0－1.6MPa）＋控制电机控制方式：从PU板输入目标数值，通过压力表输入实时压力测量值，变频器自动调节输出频率一、硬件设置1 短接RT和SD端子，使X14端子为ON ,。

2 短接AU和SD端子,3 将拨码开关置1，出厂时默认设置为0。

二、接线图三、参数设置·为了进行PID控制，请将X14信号置于ON。

该信号置于OFF时，不进行PID动作，而为通常的变频器运行。

（但是，通过LONWORKS，CC-Link通讯进行PID控制时，没有必要将X14信号置于ON。

）·在变频器的端子2-5间或者 Pr.133 中输入目标值，在变频器的端子4-5间输入测量值信号。

此时，Pr.128 请设定为“20或者21”。

·输入在外部计算的偏差信号时，请在端子1-5间输入。

此时，Pr.128 请设定为“10或者11”。

参数表：Pr.128＝20（PID负作用）Pr.183＝14（PID控制选择）Pr.267＝1或2（4号端子输入电压选择，1时为0－5VDC；2时为0－10VDC）Pr.133=设定目标值（也可以从2号端子输入，详见说明书）四、参数校正将上述参数设置完成以后，保证RT端子和AU端子均和SD端子短接后，再进行参数校正。

将压力表值调节到0MPa，设置参数Pr.c6＝0；将压力表值调节到1.6MPa，设置参数Pr.c7＝100.这样，0－100将和0－1.6MPa等比例对应，目标值设定Pr.133中设定值（0－100）与0－1.6MPa等比例对应。

1 调整步骤2 详细校正过程（1）按变频器PU板上的MODE键，调至参数选择界面，如图：，然后旋转旋钮使界面到Pr.C参数设置界面，如图：，再按SET键进入参数号选择界面，如图：，此时字母C后的光标闪烁。

（2）将压力表值调节到0MPa并保持，然后旋转旋钮，当字母C后面数字为6时停止旋转，并按SET键确认，键入Pr.C6的参数设置界面，此时显示的值不一定为0，旋转按钮是其值为0.并按下SET键确认，确认成功后，屏幕在参数号和参数设置值之间交替闪烁。

作者：座殿角作品编号48877446331144215458创作日期：2020年12月20日实用文库汇编之变频器参数设置操作规程一．变频器工作模式选择1.在待机状态下显示监视模式2.按MODE键进入频率设置模式3.在2状态按MODE键进入参数模式4.在3状态下按MODE键进入运行模式5.在4 状态下按MODE键进入帮助模式6.在5 状态下按MODE键回到监视模式二．工作监视选择1．待机状态现在为频率监视2. 按SET键进入电流监视3. 在2状态下按SET键进入电压监视4. 在3状态下按SET键进入报警监视5. 在4状态下按SET键进入频率监视三．频率设置1. 先选择频率设定模式2. 按向上＼向下键增加＼减小设置频率3. 按SET键写入设定频率。

屏幕闪烁冰出现字母F，设置成功四．参数设置1. 先选择参数设定模式2. 按SET键进入改变参数状态（此时用SET键可以改变参数数位）3．按向上＼向下键增加＼减小参数4. 按SET键显示参数的现在设定值5. 按向上＼向下键增加＼减小参数设定值6. 按SET 键1.5秒写入设定值，屏幕闪烁设定成功五．拷贝模式在工作中我们经常会遇到这样的情况，有一台变频器坏了买了新的却不知道原来变频的参数。

这种情况可以利用变频器的拷贝模式解决。

此模式可以用操作面板把源变频器的参数直接复制到目标变频器中。

具体方法如下：1.源变频器通电开机，并选择参数设定模式2.按两次向下键，再按SET键进入参数读出准备期3.按SET键1.5秒读出参数，闪烁，显示读出成功4.源变频器停电。

启动目标变频器。

按1、2步进入参数读出准备期5.按向上建进入参数写入准备期6.按SET键1.5秒写入参数。

闪烁，写入成功7.按向上键进入参数校验准备期8.按SET键1.5秒，闪烁，校验参数。

若无错误提示则写入成功9.关闭目标变频器，更换新操作面板。

六．变频器主要参数介绍1. 上限频率（Pr。

1）限制变频器输出频率上限值，出厂设定为120Hz2. 下限频率（Pr。

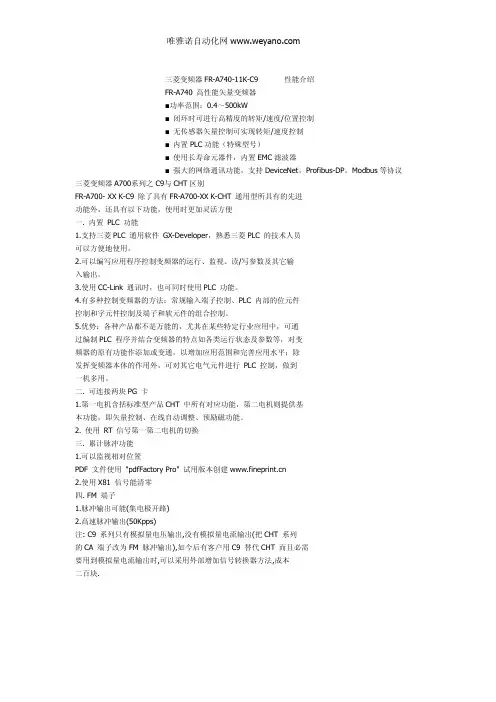

唯雅诺自动化网三菱变频器FR-A740-11K-C9性能介绍FR-A740高性能矢量变频器■功率范围：0.4～500kW■闭环时可进行高精度的转矩/速度/位置控制■无传感器矢量控制可实现转矩/速度控制■内置PLC功能（特殊型号）■使用长寿命元器件，内置EMC滤波器■强大的网络通讯功能，支持DeviceNet，Profibus-DP，Modbus等协议三菱变频器A700系列之C9与CHT区别FR-A700-XX K-C9除了具有FR-A700-XX K-CHT通用型所具有的先进功能外，还具有以下功能，使用时更加灵活方便一.内置PLC功能1.支持三菱PLC通用软件GX-Developer，熟悉三菱PLC的技术人员可以方便地使用。
