某楼板切割后新增扶梯梁结构受力计算分析

32层剪力墙结构住宅楼板式楼梯结构计算书一、工程概况本工程为一栋 32 层的剪力墙结构住宅，总高度约为 96 米。

楼梯采用板式楼梯，位于建筑物的核心筒内，承担着人员疏散和日常通行的重要功能。

二、设计依据1、《建筑结构荷载规范》（GB 50009 2012）2、《混凝土结构设计规范》（GB 50010 2010）（2015 年版）3、《建筑抗震设计规范》（GB 50011 2010）（2016 年版）三、楼梯几何参数1、楼梯踏步尺寸：踏步宽度为 280mm，踏步高度为 160mm。

2、楼梯板跨度：楼梯板水平投影长度为 3600mm，斜向跨度约为4380mm。

3、楼梯宽度：1200mm。

四、荷载取值1、恒载标准值踏步板自重：012×25 ＝ 3kN/m²楼梯面层自重：06kN/m²栏杆自重：02kN/m2、活载标准值：35kN/m²五、内力计算1、计算跨度楼梯板的计算跨度取斜向跨度的水平投影长度，即 3600mm。

2、弯矩计算均布荷载下的跨中最大弯矩：M ＝ 1/10 × ql²其中，q 为恒载与活载的组合设计值，q ＝ 12×（3 ＋ 06) ＋ 14×35 ＝ 922kN/m²M ＝ 1/10 × 922×36²＝ 1199kN·m3、剪力计算支座处最大剪力：V ＝ 1/2 × qlV ＝ 1/2 × 922×36 ＝ 16596kN六、配筋计算1、踏步板配筋混凝土强度等级为 C30，fc ＝ 143N/mm²，ft ＝ 143N/mm²钢筋采用 HRB400，fy ＝ 360N/mm²有效高度 h0 ＝ 120 20 ＝ 100mm根据弯矩计算配筋面积：As ＝ M ／（095fyh0)As ＝ 1199×10^6 ／（095×360×100) ＝ 355mm²选用Φ10@150，As ＝ 523mm²，满足要求。

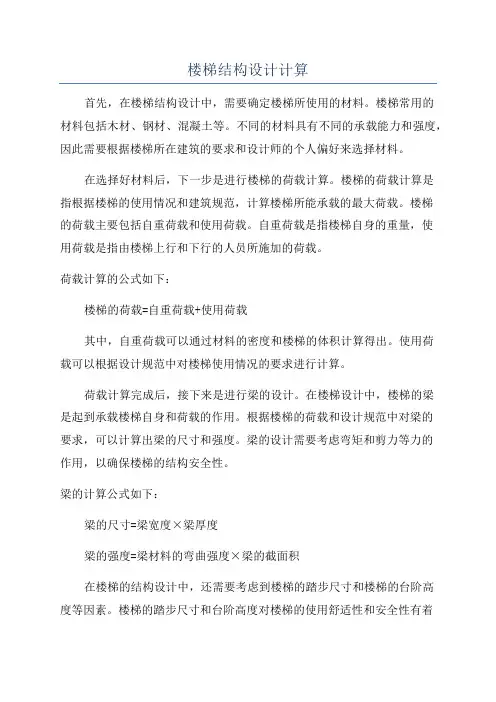

楼梯结构设计计算首先，在楼梯结构设计中，需要确定楼梯所使用的材料。

楼梯常用的材料包括木材、钢材、混凝土等。

不同的材料具有不同的承载能力和强度，因此需要根据楼梯所在建筑的要求和设计师的个人偏好来选择材料。

在选择好材料后，下一步是进行楼梯的荷载计算。

楼梯的荷载计算是指根据楼梯的使用情况和建筑规范，计算楼梯所能承载的最大荷载。

楼梯的荷载主要包括自重荷载和使用荷载。

自重荷载是指楼梯自身的重量，使用荷载是指由楼梯上行和下行的人员所施加的荷载。

荷载计算的公式如下：楼梯的荷载=自重荷载+使用荷载其中，自重荷载可以通过材料的密度和楼梯的体积计算得出。

使用荷载可以根据设计规范中对楼梯使用情况的要求进行计算。

荷载计算完成后，接下来是进行梁的设计。

在楼梯设计中，楼梯的梁是起到承载楼梯自身和荷载的作用。

根据楼梯的荷载和设计规范中对梁的要求，可以计算出梁的尺寸和强度。

梁的设计需要考虑弯矩和剪力等力的作用，以确保楼梯的结构安全性。

梁的计算公式如下：梁的尺寸=梁宽度×梁厚度梁的强度=梁材料的弯曲强度×梁的截面积在楼梯的结构设计中，还需要考虑到楼梯的踏步尺寸和楼梯的台阶高度等因素。

楼梯的踏步尺寸和台阶高度对楼梯的使用舒适性和安全性有着重要的影响。

因此，在楼梯设计中，需要根据建筑规范和人体工程学原理来确定楼梯的踏步尺寸和台阶高度。

楼梯的踏步尺寸的计算公式如下：踏步尺寸=(楼梯的总宽度-楼梯的总宽度)/楼梯的踏步数楼梯的台阶高度的计算公式如下：台阶高度=楼梯的总高度/楼梯的踏步数最后，在楼梯结构设计中，需要进行楼梯的整体稳定性计算。

楼梯的稳定性计算主要包括考虑楼梯的地基和支撑结构的强度，以及楼梯的侧向稳定性等因素。

通过对楼梯的整体稳定性进行计算和分析，可以确保楼梯在使用过程中的结构稳定性和安全性。

综上所述，楼梯结构设计计算涉及到楼梯材料的选择、荷载计算、梁的设计、踏步尺寸和台阶高度的计算，以及整体稳定性的计算。

楼梯斜坡梁帮计算公式楼梯斜坡梁是一种常见的工程结构，用于连接不同高度的楼层或地面。

它的设计和计算是非常重要的，以确保其安全可靠。

本文将介绍楼梯斜坡梁的计算公式，并讨论其设计原则和应用。

楼梯斜坡梁的计算公式主要包括以下几个方面：梁的受力分析、挠度计算和承载力评估。

首先，我们需要进行梁的受力分析，确定其所受的力和力的方向。

然后，根据梁的材料和几何形状，计算出梁的挠度。

最后，根据梁的强度和承载能力，评估其是否能够承受所施加的荷载。

在进行受力分析时，我们需要考虑梁的自重、楼梯或斜坡上行走人的重量，以及可能施加在梁上的其他荷载，如家具、设备等。

根据力的平衡原理，我们可以计算出梁受力的大小和方向。

这些力包括垂直力、水平力和剪切力。

挠度是评估梁的刚度和稳定性的重要指标。

我们可以使用简化的梁挠度计算公式来估算梁的挠度。

这些公式基于梁的材料性质、几何形状和加载条件。

根据这些公式，我们可以计算出梁的挠度，并与规范或设计要求进行比较，以确定梁的可用性。

承载力评估是确定梁是否能够承受所施加荷载的重要步骤。

我们需要根据梁的材料和几何形状，计算出其强度和刚度。

然后，将所施加的荷载与梁的承载能力进行比较，以确定梁是否安全。

在楼梯斜坡梁的设计中，还需要考虑一些其他因素，如楼梯或斜坡的坡度、楼梯宽度和高度、楼梯的护栏等。

这些因素对梁的设计和计算有重要影响，需要合理考虑。

楼梯斜坡梁的设计和计算是一个复杂而重要的工程问题。

通过合理的受力分析、挠度计算和承载力评估，我们可以确保梁的安全可靠。

同时，还需要考虑其他因素，以满足使用者的需求和规范的要求。

在实际工程中，设计师和工程师需要结合实际情况和经验，合理选择梁的材料、几何形状和尺寸，以保证楼梯斜坡梁的设计和计算符合规范要求，同时满足使用者的需求。

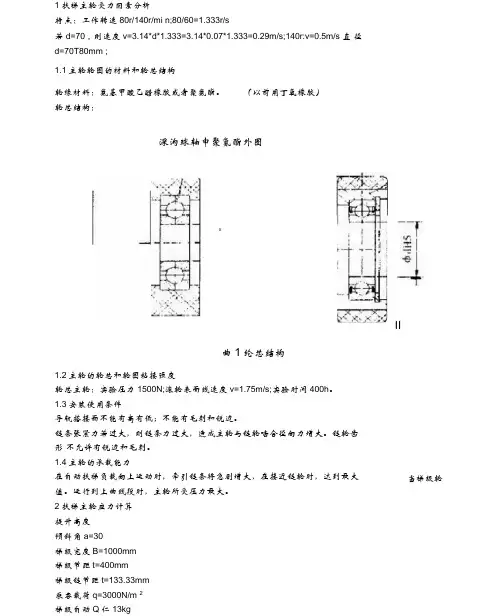

1扶梯主轮受力因素分析特点：工作转速80r/140r/mi n;80/60=1.333r/s若d=70，则速度v=3.14*d*1.333=3.14*0.07*1.333=0.29m/s;140r:v=0.5m/s 直径d=70T80mm ;1.1主轮轮圈的材料和轮芯结构轮缘材料：氨基甲酸乙醋橡胶或者聚氨酯。

（以前用丁氧橡胶）轮芯结构：深沟球轴申聚氮酯外圈曲1纶芯结构1.2主轮的轮芯和轮圈粘接强度轮芯主轮：实验压力1500N;滚轮表面线速度v=1.75m/s;实验时间400h。

1.3安装使用条件导轨搭接面不能有高有低；不能有毛刺和锐边。

链条张紧力若过大，则链条力过大，造成主轮与链轮啮合径向力增大。

链轮齿形不允许有锐边和毛刺。

1.4主轮的承载能力在自动扶梯负载向上运动时，牵引链条将急剧增大，在接近链轮时，达到最大值。

运行到上曲线段时，主轮所受压力最大。

2扶梯主轮应力计算提升高度倾斜角a=30梯级宽度B=1000mm梯级节距t=400mm梯级链节距t=133.33mm乘客载荷q=3000N/m 2梯级自动Q仁13kg II当梯级轮X梯级链自动Q2=20kg/m梯级初张力F=5000N自重载荷q=13/0.4+20=514.5N/m直线段阻力系数C1=0.012曲线段阻力增大系数C2=1.0063链轮阻力增大系数C3=1.0022.3牵引力计算以上升为计算工况；（S13・S0最大。
