迈普交换配置详细说明

迈普MｙPower－Ｓ千兆汇聚路由交换机配置手册Ｖ.-操作手册－-维护与调试操作————————————————————————————————作者: ————————————————————————————————日期:ﻩ目录第1章维护和调试ﻩ错误!未定义书签。

1．1Pinｇ ............................................................................ 错误!未定义书签。

１.２Pｉｎｇ6ﻩ错误!未定义书签。

1.3 Ｔracｅroute .................................................................... 错误!未定义书签。

1.4 Tracｅｒoｕｔe6............................................................... 错误!未定义书签。

1.5 Shoｗ ................................................................................ 错误!未定义书签。

１.６Dｅbug........................................................................ 错误!未定义书签。

1．7 系统日志ﻩ错误!未定义书签。

1．7．１系统日志介绍 ................................................................ 错误!未定义书签。

1．７.2 系统日志配置ﻩ错误!未定义书签。

1．7.3系统日志配置举例 ........................................................... 错误!未定义书签。

迈普S3300系列交换机配置手册手册简介本手册适用于SM3300-28T-AC、SM3300-52T-AC、SM3300-28TP-AC、SM3300-52TP-AC。

本手册由两部分组成：《迈普S3300系列交换机操作手册》、《迈普S3300系列交换机命令手册》。

手册内容简介《迈普S3300系列交换机操作手册》01_基本管理操作交换机的配置管理方式和对应的基本配置，包括带外管理、SNMP管理、telnet管理、web管理，软件升级方法，集群网管配置。

02_端口操作以太网端口、端口隔离、端口汇聚的操作、ULDP、LLDP以及JUMBO的配置。

03_VLAN和MAC 地址操作VLAN、private VLAN、GVRP、QinQ、VLAN-translation 、动态VLAN。

MAC地址表配置，包括MAC地址绑定和MAC 地址过滤。

04_MSTP操作STP、MSTP的配置。

05_Qos、PBR及基于流的重定向操作COS、TOS、DSCP优先级配置，数据分类和转发策略的配置、IPv6 QOS的配置和使用。

06_三层转发及ARP 操作IPv4/v6接口配置，IPv6各种隧道配置，ARP配置，ARP 、ND绑定配置，防ARP扫描配置，免费ARP功能配置，ND Snooping配置。

07_DHCP及相关操作DHCP配置，DHCP option82配置以及DHCP Snooping配置，DHCPv6 Snooping配置。

08_路由协议操作IPv4/v6的各种路由协议，包括RIP、RIPng、RIP路由聚合、IPv4/v6黑洞路由以及静态路由配置。

09_组播协议操作IGMP Snooping、MLDV2-snooping、组播VLAN。

10_安全功能操作IP ACL、扩展的IP ACL、MAC ACL、MAC-IP ACL、IPv6 ACL的配置，802.1x协议的配置，端口、VLAN中MAC、IP数量限制功能配置，TACACS+配置。

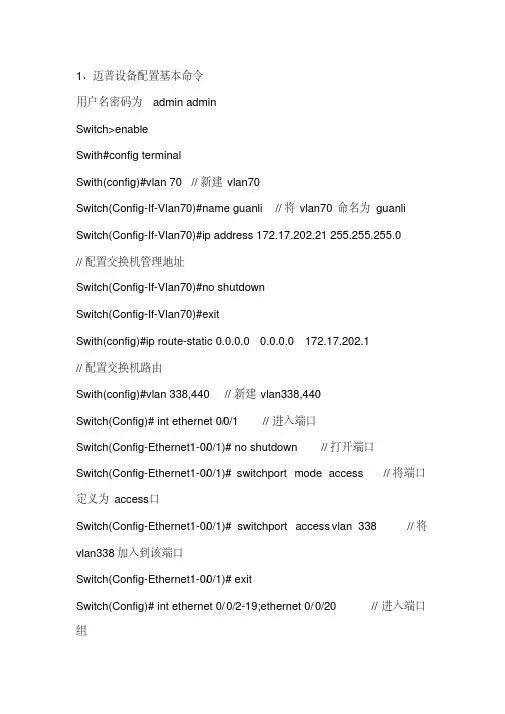

1、迈普设备配置基本命令用户名密码为admin adminSwitch>enableSwith#config terminalSwith(config)#vlan 70 //新建vlan70Switch(Config-If-Vlan70)#name guanli //将vlan70 命名为guanli Switch(Config-If-Vlan70)#ip address 172.17.202.21 255.255.255.0//配置交换机管理地址Switch(Config-If-Vlan70)#no shutdownSwitch(Config-If-Vlan70)#exitSwith(config)#ip route-static 0.0.0.0 0.0.0.0 172.17.202.1//配置交换机路由Swith(config)#vlan 338,440 //新建vlan338,440Switch(Config)# int ethernet 0/0/1 //进入端口Switch(Config-Ethernet1-0/0/1)# no shutdown //打开端口Switch(Config-Ethernet1-0/0/1)# switchport mode access //将端口定义为access口Switch(Config-Ethernet1-0/0/1)# switchport access vlan 338 //将vlan338加入到该端口Switch(Config-Ethernet1-0/0/1)# exitSwitch(Config)# int ethernet 0/0/2-19;ethernet 0/0/20 //进入端口组—Switch(Config-Port-Range)#switchport mode access //将端口组定义为access口Switch(Config-Port-Range)#switchport access vlan 440 //将vlan440加入到该端口组Switch(Config-Port-Range)#exitSwitch(Config)#int ethernet 0/0/21 //进入端口Switch(Config-Ethernet1-0/0/21)# switchport mode trunk //将端口定义为trunk口Switch(Config-Ethernet1-0/0/21)#switchport trunk allowed vlan 70;338;440 //该端口允许vlan70,338,440通过Switch(Config-Ethernet1-0/0/21)#exitSwitch(Config)#exitSwitch#write //保存2、迈普设备故障处理基本命令1）查看交换机端口状态2）查看交换机端口描述3）查寻mac地址4）修改交换机配置—打开端口no shutdown关闭端口shutdown。

迈普常用命令手册V1.3目录1概述 (1)2配置命令 (2)2.1系统模式及切换 (2)2.2基础配置 (3)2.2.1配置主机名 (3)2.2.2配置账户 (3)2.2.3配置登陆 (3)2.2.4配置Vlan (3)2.3配置端口 (4)2.3.1双工速率 (4)2.4配置T RACK (4)2.5配置MSTP (5)2.6配置VRRP (5)2.7配置T RUNK (5)2.8多接口LINK-AGGREGATION (6)2.9配置ACL (6)2.10配置路由 (7)2.10.1静态路由 (7)2.10.2配置RIP (7)2.10.3配置OSPF (8)2.11管理配置 (8)2.11.1配置AAA (8)2.11.2配置端口镜像 (9)2.11.3文件管理 (10)2.11.4Logging (10)2.11.5配置SNMP (11)2.11.6配置NTP (11)3迈普常用命令 (12)3.1查找MP命令 (12)3.2常用命令 (12)3.2.1查看信息 (12)3.2.2删除配置 (12)3.2.3查看配置文件 (12)3.2.4查看路由配置 (12)3.2.5查看路由表 (13)3.2.6查看VRRP状态 (13)3.2.7查看二层接口信息 (13)3.2.8查看bfd信息 (13)3.2.9查看设备信息 (13)3.2.10查看用户信息 (13)1概述本手册编写的目的是为了使分行管理员快速掌握迈普MP2900路由交换一体机的常用命令，为设备运维工作提供帮助和指导。

几点说明：➢本文档中用到的网络参数，仅为举例，与实际网络参数无关。

➢更详细的MP交换机配置命令，请参考《MP2900系列路由器命令手册V1.1.chm》、《MP2900系列路由器配置手册V1.1.chm》2配置命令2.1系统模式及切换2.2基础配置2.2.1配置主机名#configure terminal ++进入全局模式++(config)#hostname SQYH-A ++设置主机名SQYH-A ++(config)#exit ++退出全局模式++2.2.2配置账户(config)#user admin password0 admin ++配置用户admin，密码为admin ++ (config)#user admin privilege 15 ++配置用户admin的授权级别为15，0-15，默认为1 ++2.2.3配置登陆Telnet登陆#configure terminal ++进入全局模式++(config)# line vty 0 4 ++进入vty配置模式++(config-line)#password 0admin ++设置登陆密码为admin，交互模式下只能用明文++(config-line)#login ++启用login密码认证++(config)#privilege level15 ++配置登陆用户权限级别，默认为1++(config-line)#exec-timeout 10 0 ++设置空闲超时时间为10分0秒，默认为5分钟++Console登陆#configure terminal ++进入全局模式++(config)# line con 0 ++进入vty配置模式++(config)#password 0 admin ++设置登陆密码为admin，交互模式下只能用明文++ (config-line)#login ++启用login密码认证++(config)#privilege level15 ++配置登陆用户权限级别，默认为1++(config-line)#exec-timeout 10 0 ++设置空闲超时时间为10分0秒，默认为5分钟++2.2.4配置Vlan#configure terminal ++进入全局模式++(config)#vlan 3 ++创建vlan3，并进入vlan视图++(config-vlan3)#name hulian ++为vlan命名++(config-vlan3)#exit ++退出vlan视图++(config)#interface fastethernet 0/1 ++进入接口f0/1视图++(config-if-fastethernet0/1)#switchport mode access ++接口模式为access++ (config-if-fastethernet0/1)#switchport access vlan 3 ++将物理接口划到vlan3++(config)#interface vlan 3 ++进入vlan接口视图++(config-if-vlan3)#ip address 192.168.1.1 255.255.255.0 ++配置vlan接口IP地址++(config-if-vlan3)#description hulianjiekou ++vlan接口描述++(config-if-vlan3)#no shutdown ++手动激活接口++2.2.5配置时区#configure terminal ++进入全局模式++(config)#clock timezone BEIJING ++默认为UTC++(config)#exit#clock yy mm dd hh mm ss ++配置系统时间++2.3配置端口#configure terminal ++进入全局模式++(config)#interface gigabitethernet0/1 ++进入物理接口Gi0/1++(config-if-gigabitethernet0/1)#description to-yinlian ++接口描述++ (config-if-gigabitethernet0/1)#speed 100 ++手工指定接口速率，和对端保持一致++(config-if-gigabitethernet0/1)#duplex ful l ++手工指定全双工模式，和对端保持一致++(config-if-gigabitethernet0/1)#switchport access vlan2++将端口划入vlan 2++2.4配置Track#配置Track组1监控交换端口fastethernet 0/0状态(config)#track 1(config-track)#switchport fastethernet 0/0#配置Track组1监控接口gigabitethernet0网络层协议状态(config)#track 1(config-track)#interface gigabitethernet0 line-protocol#配置Track组1监控到网络10.1.1.0 255.255.255.0的路由可达性(config)#track 1(config-track)#ip-route 10.1.1.0 255.255.255.0#配置Track组1监控BFD会话，BFD会话接口为gigabitethernet0，对端IP地址为10.0.0.2，本端IP地址为10.0.0.1(config)#track 1(config-track)#bfd interface gigabitethernet0 remote-ip 10.0.0.2 local-ip 10.0.0.12.5配置MSTP#configure terminal ++进入全局模式++(config)# spanning-tree enable ++使能生成树协议++(config)# spanning-tree mst configuration ++进入mst域配置视图++(config-mst-region)# region-name CEB ++配置mst域名为CEB++(config-mst-region)#revision-level1 ++配置mst域的修订级别为1，缺省为0++ (config-mst-region)# instance 1 vlan 1-4094 ++配置vlan1-4094映射到生成树实例1++(config-mst-region)# active configuration pending ++必须配置，激活mst域参数++(config-mst-region)# exit(config)#spanning-tree mst instance 1 priority 0 ++配置设备在生成树实例1中的网桥优先级为0，即指定为根网桥++2.6配置VRRP#configure terminal ++进入全局模式++(config)#interface vlan 3++进入vlan接口视图++(config-if-vlan3)#ip address 192.168.1.252 255.255.255.0 ++配置vlan接口的实地址++(config-if-vlan3)#vrrp 3 ip192.168.1.254 ++vrrp组号为3，虚地址192.168.1.254++(config-if-vlan3)#vrrp 3 priority 120 ++设置优先级为120(默认优先级为100)，若优先级相同，则ip地址大的成为Master++(config-if-vlan3)#vrrp 3 preempt ++配置为抢占模式++(config-if-vlan3)#vrrp 3 track interface gigabitethernet 0 20 ++监视gigabitethernet 0，如果接口down掉，优先级减20(默认减10)++2.7配置Trunk#configure terminal ++进入全局模式++(config)#interface fastethernet 0/1 ++进入接口视图++(config-if-fastethernet0/1)#switchport mode trunk ++手动指定接口类型为trunk++(config-if-fastethernet0/1)#switchport trunk allowed vlan add 10,20 ++允许vlan 10、vlan20数据通过，vlan号间以逗号间隔++(config-if-fastethernet0/1)#switchport trunk allowed vlan add 21-30 ++允许vlan 21至vlan30共10个vlan的数据通过，vlan间以减号间隔++(config-if-fastethernet0/1)#switchport trunk allowed vlan all ++允许全部vlan 数据++(config-if-fastethernet0/1)#switchport trunk pvid vlan 1 ++指定pvid为vlan1++2.8多接口link-aggregation#configure terminal ++进入全局模式++(config)#link-aggregation 1 mode manual ++定义汇聚组1，配置为静态模式++ (config)#interface fastethernet 0/0-0/1 ++选中2个fa接口，进入接口配置视图++(config-if-range)#link-aggregation 1 manual ++接口加入静态汇聚组1(汇聚组被定义为manual，则加入的接口也必须是manual) ++(config-if-range)## switchport mode trunk ++指定接口为trunk模式++ (config-if-range)## switchport trunk allowed vlan add 1,10 ++允许vlan1、vlan10的数据通过汇聚组++(config-if-range)## switchport trunk pvid vlan 1 ++指定汇聚组pvid为vlan 1++(config-if-range)#no shutdown ++启用fa接口++2.9配置ACL#为标准acl 1添加描述字段(config)#access-lis t 1 remark Permit only one workstation through#为标准acl 1配置规则，允许源地址为192.168.1.1的IP报文通过(config)#access-list 1 permit host 192.168.1.1#为扩展acl 1001配置规则，允许192.168.1.0/24网段的主机与192.168.2.0/24网段主机的80端口建立连接(config)#access-list1001 permit tcp 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255 eq 80#为扩展acl 3001配置规则，允许0001.7a00.0000/32网段的主机与0001.7a01.0000/32网段主机进行通信(config)#access-list3001 permit0001.7a00.0000 0000.0000.ffff 0001.7a01.0000 0000.0000.ffff#在接口gi 0上应用acl 1，用于对入方向报文进行过滤(config)#interface gigabitethernet 0(config-if-gigabitethernet0)#ip access-group1 in#在端口fa 0/1应用acl 1001，用于过滤端口出方向的转发报文(config)#interface fa 0/1(config-if-fastethernet0/1)#ip access-group 1001 out2.10配置路由2.10.1静态路由#configure terminal ++进入全局模式++(config)#ip route 172.16.1.0 255.255.255.0 192.168.1.1 10++配置到达目的网段172.16.1.0/24的静态路由，下一跳为192.168.1.1，默认AD值为1++ (config)#ip route 172.16.1.0 255.255.255.0 192.168.1.2 10++配置到达目的网段172.16.1.0/24的静态浮动路由，下一跳为192.168.1.2，配置AD值为10++#配置到达201.0.0.0/24网段的静态路由，并建立与bfd的联动(config)#ip route 201.0.0.0 255.255.255.0 gigabitethernet0 10.1.1.2 (config)#ip route static bfd gigabitethernet0 10.1.1.22.10.2配置RIP(config)#router rip ++进入rip路由协议配置视图++(config-rip)#version2 ++启用协议版本2++(config-rip)#no auto-summary ++禁用自动汇总++(config-rip)#distance 200 ++定义rip协议管理距离为200，默认为120++ (config- rip)#network 10.0.0.0 ++在rip进程中宣告10.0.0.0/8网段++ (config- rip)#network 192.168.1.0 ++在rip进程中宣告192.168.1.0/24网段++ (config- rip)#passive-interface default ++配置接口默认为passive，禁止向邻居发送广播报文，但不能阻止向静态邻居发送报文++(config- rip)#no passive-interface gigabitethernet 0 ++允许gi 0接口收发rip报文，即允许接口gi 0参与rip进程++(config- rip)#no passive-interface vlan 3 ++允许vlan 3接口收发rip报文++ (config- rip)#bfd all-interfaces ++所有接口启用bfd检测(config- rip)#redistribute ospf 1 route-map rip-ospf ++将进程ospf 1的路由重发布进rip时应用route-map++2.10.3配置OSPF(config)#router ospf 1 ++启用OSPF进程1++(config-ospf)#router-id 192.168.1.1 ++指定本设备在进程中的route-id++ (config-ospf)#network 192.168.1.0 0.0.0.255 area 0 ++在进程ospf 1区域0中宣告192.168.1.0/24网段++(config-ospf)#passive-interface default ++配置接口默认为passive，不收发ospf报文++(config-ospf)#no passive-interface gigabitethernet 0 ++允许gi 0接口收发ospf报文++(config-ospf)#no passive-interface vlan 3 ++允许vlan 3收发ospf报文++ (config-ospf)#bfd all-interfaces ++所有接口启用bfd检测(config-ospf)#default-information originate ++在ospf的AS泛洪外部默认路由++(config-ospf)#redistribute rip route-map rip-ospf metric-type 1 ++将rip路由重发布进ospf进程时应用route-map，并定义路由为类型1(默认为类型2路由)++2.11管理配置2.11.1配置AAA(config)#aaa new-model ++启用AAA功能，默认关闭++(config)#aaa authentication login default radius tacacs local ++配置登陆认证方法列表，先后使用radius、tacacs和local三种方式进行认证++(config)#aaa authentication login CONSOLE none ++CONSOLE组中直接通过认证，后续在line console配置时调用++(config)#aaa authentication enable default radius tacacs local ++配置特权模式认证方法列表，先后使用radius、tacacs和local三种方式进行认证++(config)#aaa authorization config-commands ++启用命令授权功能++(config)#aaa authorization commands 15 default radius tacacs local #配置命令授权方法列表，使用radius、tacacs、local三种方法对最高的15级命令进行授权(config)#aaa authorization exec 15 default radius tacacs local #配置SHELL 授权方法列表，使用radius、tacacs、local三种方法对最高的15级命令进行授权(config)#aaa authorization commands 15 CONSOLE none ++配置console授权，后续在line console配置时调用，其中CONSOLE是自定义的列表名++(config)#aaa accounting commands 15 default start-stop tacacs 配置使用tacacs 对15级命令进行统计(config)#aaa accounting exec default start-stop tacacs #配置使用tacacs对SHELL会话进行统计2.11.2配置端口镜像配置本地SPAN会话1，开启端口fa0/1和fa0/2的镜像功能，监控入方向报文，指定镜像的转发端口为fa0/3(config)#monitor session 1 source interface fa 0/1,0/2 rx(config)#monitor session 1 destination interface fa 0/3配置RSPAN目的会话3，将VLAN 2所属设备上所有端口收到的携带VLAN标记为2的报文被当作镜像报文通过端口fa0/6转发(config)#monitor session 3 source remote vlan 2(config)#monitor session 3 destination interface fa 0/62.11.3文件管理#在全局模式下从ftp服务器copy文件到文件系统中#copy ftp 2.0.0.1 admin admin rp23-i-6.pck file-system rp23-i-6.pck#在设备文件系统模式下从ftp服务器copy文件到文件系统中#filesystem(config-fs)#copy ftp 2.0.0.1 admin admin rp23-i-6.pck file-system rp23-i-6.pck#在设备文件系统模式下将startup文件copy到ftp服务器#filesystem(config-fs)#copy file-system startup ftp 2.0.0.1 admin admin startup.txt 2.11.4Logging#configure terminal ++进入全局模式++(config)#no logging enable++禁用日志功能，默认开启++(config)#no logging console++禁止日志信息输出到控制台，默认开启为7级++ (config)#logging buffer informational ++配置储存在存中的日志级别大于等于6级，日志级别0---7，级别最高是0级；缺省开启，默认级别为5++(config)#logging file max-size 102400 ++Flash中日志文件默认容量，若容量已满，则新日志覆盖最旧的日志；文件容量是4096～1048576字节++(config)#logging source-ip192.168.1.101 ++指定将日志发送到服务器时的源地址，该地址必须是设备的某接口地址；默认为设备出接口地址++(config)#service timestamps log datetime localtime msec ++配置日志信息的时间戳++(config)#service timestamps debug datetime localtime msec ++配置调制信息的时间戳++2.11.5配置SNMP(config)#snmp-server enable traps ++使能snmp的traps功能++(config)#snmp-server enable traps snmp authentication ++认证失败时发送trap报文++(config)#snmp-server community CEB ro ++配置字符串CEB，权限为只读++ (config)#snmp-server community cebsnmp rw 10 ++配置字符串cebsnmp，权限为读写，只允许acl 10定义的ip进行访问++ (config)#snmp-server location GD ++配置location字段++(config)#snmp-server host 10.1.1.1 ++定义snmp发送trap的目的服务器地址++ 2.11.6配置NTP(config)#ntp server 1.1.1.1 ++启用ntp客户端，server地址是1.1.1.1++ (config)#ntp source Loopback0 ++配置Loop0作为ntp报文的源端口++2.11.7软件升级#filesystem(config-fs)#volume ++升级前查看文件系统剩余空间++#sysupdate2.0.0.1 rp23-i-6.4.0(21).pck image ftp admin pass ++使用sysupdate 升级主备主控卡的image程序，ftp的用户名/密码 admin/pass++ #reload ++升级成功后，重启设备；建议在重启后通过命令检查系统版本信息show system mpu ++3查询命令3.1查找MP命令➢对于不熟悉的命令，善于使用“空格”“问号”以搜索后续命令➢help 可作帮助命令3.2常用命令3.2.1命令查找show xxx ++xxx为后续命令，可用“?”查找++3.2.2查看配置信息show running-config ++查看当前的运行配置++show startup-config ++查看保存的启动配置++3.2.3查看路由配置#sh ip rip ++查看rip进程信息++#sh ip rip bfd-session ++查看rip的bfd信息++#sh ip rip interface ++查看rip进程下的接口状态和接口配置信息++ #sh ip rip database ++查看rip进程的数据库信息++#show ip ospf interface ++查看参与OSPF路由协议的接口信息++#show ip ospf neighbor ++查看OSPF邻居状态++#show ip ospf route ++查看路由表中OSPF路由++#show ip ospf database ++查看OSPF链路状态数据库++3.2.4查看路由表show ip route ++查看所有路由++show ip route static ++查看静态路由++3.2.5查看VRRP状态show standbyshow standby brief3.2.6查看二层接口信息#show interface switchport#show interface switchport brief#show spanning-tree mst link-aggregation 1 ++查看汇聚组1的接口信息++ 3.2.7查看bfd信息#show bfd session#show bfd session3.2.8查看设备信息#show about ++查看设备硬件信息++#show environment ++查看设备系统温度++#show system fan ++查看设备风扇++#show system module brief ++查看设备模块信息++#show system power ++查看设备电源信息++#show cpu monitor ++查看设备cpu使用率++#show memory ++查看设备存使用率++#show system mpu ++查看软件版本++3.2.9查看时间show clock3.2.10查看用户信息show users ++查看配置的用户信息++show privilege ++查看当前用户的级别++clear line con|vty xxx ++清除某个终端服务++ 3.2.11删除现有配置no xxx ++xxx为后续命令，可用“?”查找++。
