电气制图基本符

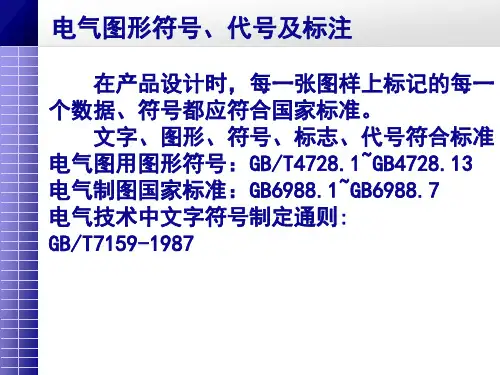

基本制图符号 学习设计的第二步，是要熟悉各类电器的国标画法，下面介绍主要电器的国家标准。 在我们的设备中，进口设备和有外资背景的供应商普遍不采用国家标准，而是使用厂家本地标准。因此，我们在技术协议中应针对性提出要求。 第一节：常用电器符号画法 一、几个基本概念： 触点：电器的动态分合接触点，也叫触头。 动合：是触点的动作描述，得电动作时闭合（接通），又叫常开；动合触点也叫常开触点。 动断：是触点的动作描述，得电动作时断开，又叫常闭；动断触点也叫常闭触点。 线圈：用于在通电状态下，通过电流产生磁场力，驱动电器动作机构动作的绕组。 二、常用电器符号表 下面这个表是必须熟练掌握的，需要背下来，才能正确读懂图纸。 更详细的符号表要查询GB4728。

表2-1：常用电器符号表 名称 图形符号 文字符号 名称 图形符号 文字符号

动合按钮 SB 动断按钮 SB 接触器动合触点 KM 接触器动断触点 KM

线圈 （接触器、时间继电器、中间继电器）

KM KT K 信号灯 HL

继电器（接触器辅助）动合触点 符号同 操作 元件 继电器动断触点 符号同 操作 元件

延时闭合动合触点 KT 延时断开动合触点 KT

延时闭合动断触点 KT 延时断开动断触点 KT 延时闭合延时断开 动合触点 KT 延时闭合延时断开 动断触点 KT

热继电器热元件 FR 热继电器常闭触点 FR

熔断器 FU 三相断路器 （空气开关） QF 直流 DC 交流 AC 刀开关 Q 三相刀开关 Q 端子 X 可拆卸端子 X 端子板 XT 导线连接点 X 旋转开关 主令开关 QS 拉拔开关 Q

接地 E 接机壳 E 三相鼠笼 异步电动机 M 三相绕线 异步电动机 M

行程开关 动合触点 ` SQ 行程开关 动断触点 SQ

接近开关 动合触点 SQ 接近开关 动断触点 SQ

第二节：常用电器符号标识 下表是各类器件（含半导体元件）的符号表示法，较常用的用红色背景给出。

M 3∽ 3∽

M 文字符号是标记在电路图形符号旁的，用于做器件编号的文字性记号。 如：

图2-1：图形符号与文字符号 编号一般用阿拉伯数字给出。 表2-2：电气设备常用基本文字符号

设备、装置和 元器件种类 举 例 基本文字符号 IEC

中文名称 英文名称 单字母 双字母

组 件 部 件

分离元件放大器 Amplifier using discrete A = Components 激光器 Laser 调节器 Regulator 本表其他地方未提及的组件、部件 电桥 Bridge AB 晶体管放大器 Transistor amplifier AD =

集成电路放大器 Integrated circuit amplifier AJ = 磁放大器 Magnetic amplifier AM = 电子管放大器 Valve amplifier AV =

KM1 KM1 印制电路板 Printed circuit board AP = 抽屉柜 Drawer AT = 支架盘 Rack AR =

非电量到 电量变换 器或电量 到非电量 变换器 热电传感器 Ther moelectric sensor B

= 热电池 Thermo--cell 光电池 Photoelectric cell 测功计 Dynamometer 晶体换能器 Crystal transducer

送话器 Microphone 拾音器 Pick up 扬声器 Louds peaker 耳机 Earphone 自整角机 Synchro 旋转变压器 Resolver 模拟和多级数字 变换器或传感器 （用作指示和测量） Analogue and multiple-step digital Transducers or sensors (as used indicating measuring purposes) 压力变换器 Pressure transducer BP =

位置变换器 Position transducer BQ = 旋转变换器 （测速发电机） Rotation transducer(tacho generator) BR =

温度变换器 Temperature transducer BT = 速度变换器 Velocity transducer BV = 电容器 电容器 Capacitor C = 设备、装举 例 基本文字符号 IEC 置和元气件种类 中文名称 英文名称 单字母 双字母 二进制元件 延迟器件 存储器件 数字集成电路和器件: Digital integrated circuits and devices:

D = 延迟线 Delay line 双稳态元件 Bistable element

单稳态元件 Monostable element

其他元器件

本表其他地方未规定的器件

E =

发热器件 Heating device EH = 照明灯 Lamp for lighting EL = 空气调节器 Ventilator EV =

保护器件 过电压放电器件避雷器

Over voltage

discharge device Arrester F = 具有瞬时动作的限流保护器件 Current threshold protective device with Instantaneous action FA =

具有延时动作的限流保护器件 Current threshold protective device with Time-lag action FR =

具有延时和瞬时动作的限流保护器件

Current threshold protective device with Instantaneous and time-lag action FS =

熔断器 Fuse FU = 限压保护器件 Voltage threshold protective device FV =

发生器 发电机 电源 旋转发电机 振荡器 Rotating generator Oscillator G = 发生器 Generator GS = 同步发电机 Synchronous

generator 设备、装置和元器件种类 举 例 基本文字符号 IEC 中文名称 英文名称 单字母 双

字母

信号器件 H

= 声响指示器 Acoustical indicator HA = 光指示器 Optical indicator HL = 指示灯 Indicator lamp HL =

继电器 接触器 K

= 瞬时接触继电器 Instantaneous contactor relay KA =

瞬 时 有或无继电器

Instantaneous all or

nothing Rellay KA =

交流继电器 Alternating realy KA 闭锁接触继电器（机械闭锁 Latching contactor

realy KL = 或永磁铁式有或无继电器) (all-or-nothing relay with me chanical latch or permanent magnet) 双稳态继电器 Bistable relay KL = 接触器 Contactor KM =

电感器 电抗器 感应线圈 线路陷波器 电抗器（并联和串联） Induction coil Line trap Reactors(shunt and series)

L =

电动机 电动机 Motor M = 同步电动机 Synchronous motor MS 可做发电机或电动机的电机 Machine capable of use as a generator or motor MG

力矩电动机 Torque motor MT

模拟元件

运算放大器 Operational amplifier

N = 混合模拟/数字器件 Hybrid analogue/digital

device 设备、装置和 举 例 基本文字符号 IEC 元器件种类 中文名称 英文名称 单字母 双字母 测量设备 实验设备

指示器件 Indicating devices P = 记录器件 Recording devices 积算测量器件 Integrating measuring devices 信号发生器 Singnal generator 电流表 Ammeter PA = （脉冲）计数器 (Pulse) Counter PC = 电度表 Watt hour meter PJ = 记录仪表 Recording instrument PS = 时钟、操作时间表 Clock、Operating time meter PT =

电压表 Voltmeter PV = 电力电路 的开关器件

Q

= 断路器 Circuit-breaker QF = 电动机保护开关 Motor protection switch QM = 隔离开关 Disconnector (isolator) QS =

电阻器 电阻器 Resistor R = 变阻器 Rheostat
