人教版2023初中物理九年级物理全册第二十章电与磁必考考点训练
单选题
1、将两个通电螺线管并列放在一起，A
、B
为相对的两个磁极，它们之间的磁感线分布如图所示。下列说法正确
的是（ ）
A．a
端为电源的正极，A
为螺线管S极B．b
端为电源的正极，A
为螺线管N极
C．c
端为电源的正极，B
为螺线管N极D．d
端为电源的正极，B
为螺线管S极
答案：A
磁体外部周围的磁感线是从磁体的N极出发，回到S极。由图可知，左边螺线管的A
端为S极，右边螺线管的B
端为S极，根据安培定则可知，左边螺线管的电流是从左端流入螺线管的，所以a
端为正极，b
端为电源的负极；
右边螺线管的电流是从左端流入螺线管的，所以c
端为正极，d
端为电源的负极。综上，故A正确，BCD错误。
故选A。
2、如图所示实验装置的原理与电动机的工作原理相同的是（ ）
2
A．B．
C．D．
答案：B
AC．图中是将闭合回路的一部分导体在磁场中做切割磁感线运动，电路中会产生感应电流，这个现象叫电磁感
应现象，发电机是根据这个原理来制成的，故AC不符合题意；
B．图中将通电的导线放在磁场中会受力运动，电动机就是根据这个原理制成的，故B符合题意；
D．电路中电磁铁通电时有磁性，断电时无磁性，使得小锤反复敲击铃碗发出声音，故D不符合题意。
故选B。
3、如图所示，闭合开关后将滑动变阻器的滑片向右移动，下列说法正确的是（ ）
A．电流表读数变大B．弹簧测力计示数变小
C．电磁铁的磁性增强D．通电螺线管上端为S极
3
答案：B
AC．闭合开关后，将变阻器的滑片向右移动时，滑动变阻器接入电路的电阻变大，电路的总电阻变大，由欧姆
定律可知，电路中的电流变小，即电流表的示数变小，电磁铁磁性减弱，故AC错误；
B．根据磁极间的相互作用可知，当电磁铁的磁性减小时，电磁铁对小球的吸引力减弱，所以弹簧测力计示数变
小，故B正确；
D．由图可知，电流从下面流入电磁铁，根据安培定则可以判断螺线管上端为N极，故D错误。
1
通用版初中物理九年级物理全册第二十章电与磁考点突破
单选题
1、如图所示，用漆包线（导线表面涂有绝缘漆）绕在圆筒上做成了一个螺线管，用来研究通电螺线管磁性强弱
与哪些因素有关。闭合开关后，发现该通电螺线管的磁性较弱，下列措施能够使它的磁性增强的是（ ）
A．在圆筒中插入一根铁芯B．减少线圈匝数
C．滑动变阻器的滑片P向右滑动D．将电源正负极互换
答案：A
影响通电螺线管磁性强弱的因素有：电流的强弱、线圈的匝数及铁芯的有无。
A．在圆筒中插入铁芯，能增强通电螺线管的磁性，故A符合题意；
B．减少线圈匝数，会减小通电螺线管的磁性，故B不符合题意；
C．图示中的滑动变阻器滑片向右移动是，变阻器接入电路的阻值变大，则通过电路的电流减小，那么螺线管的
磁性会减弱，故C不符合题意；
D．将电源正负极互换，只能改变通过螺线管的电流，不会影响其磁性的强弱，故D不符合题意。
故选A。
2、如图所示，小磁针静止在螺线管附近，闭合开关后，下列判断正确的是（ ）
2
A．通电螺线管的左端为N极B．通电螺线管外A
点磁场的方向向左
C．通电螺线管外存在磁感线D．小磁针顺时针转动90°
答案：B
A．闭合开关后，电流由螺线管的左侧流入、右侧流出，根据安培定则，用右手握住螺线管，四指弯螺线管中的
电流方向，则大拇指指向右端，即通电螺线管的右端为N极、左端为S极，故A错误；
B．在磁体的外部，磁感线从N极出来，回到S极，所以通电螺线管外A
点的磁场方向向左，故B正确；
C．磁感线是用来形象描述磁场的，但不是真实存在的，故C错误；
D．通电螺线管的右端是N极，根据异名磁极相互吸引可知，小磁针的S极应靠近螺线管的右端，即小磁针的S
极指向左，所以小磁针应逆时针转动90°，故D错误。
故选B。
3、如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。闭合开关，待弹簧测力计示数稳定后，将滑
动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（ ）

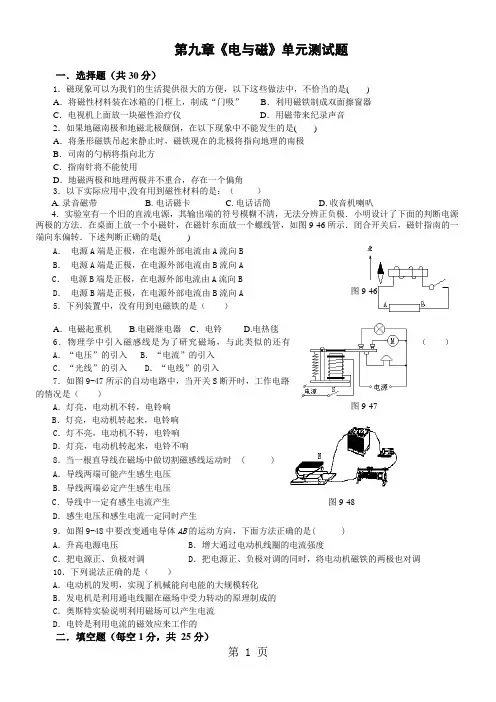

第 1 页 第九章《电与磁》单元测试题
一．选择题（共30分）
1．磁现象可以为我们的生活提供很大的方便，以下这些做法中，不恰当的是( )
A．将磁性材料装在冰箱的门框上，制成“门吸” B．利用磁铁制成双面擦窗器
C．电视机上面放一块磁性治疗仪 D．用磁带来纪录声音
2．如果地磁南极和地磁北极颠倒，在以下现象中不能发生的是( )
A．将条形磁铁吊起来静止时，磁铁现在的北极将指向地理的南极
B．司南的勺柄将指向北方
C．指南针将不能使用
D．地磁两极和地理两极并不重合，存在一个偏角
3．以下实际应用中,没有用到磁性材料的是：（ ）
A.录音磁带 B.电话磁卡 C.电话话筒 D.收音机喇叭
4．实验室有一个旧的直流电源，其输出端的符号模糊不清，无法分辨正负极．小明设计了下面的判断电源两极的方法．在桌面上放一个小磁针，在磁针东面放一个螺线管，如图9-46所示．闭合开关后，磁针指南的一端向东偏转．下述判断正确的是( )
A． 电源A端是正极，在电源外部电流由A流向B
B． 电源A端是正极，在电源外部电流由B流向A
C． 电源B端是正极，在电源外部电流由A流向B
D． 电源B端是正极，在电源外部电流由B流向A
5．下列装置中，没有用到电磁铁的是（ ）
A．电磁起重机 B.电磁继电器 C．电铃 D.电热毯
6．物理学中引入磁感线是为了研究磁场，与此类似的还有（ ）
A．“电压”的引入 B．“电流”的引入
C．“光线”的引入 D．“电线”的引入
7．如图9-47所示的自动电路中，当开关S断开时，工作电路
的情况是（ ）
A．灯亮，电动机不转，电铃响
《电与磁》单元检测题
一、单选题(每小题只有一个正确答案)
1.甲铁棒能吸引小磁针，乙铁棒能排斥小磁针，若甲、乙铁棒相互靠近，则两铁棒( )
A． 一定互相吸引
B． 一定互相排斥
C． 可能无磁力的作用
D． 可能互相吸引，也可能排斥
2.如图所示，张华同学做“隔着木板用磁铁吸引铁钉”的实验．实验所用的器材是(
)
A． 磁铁、铁钉、木板
B． 磁铁、铁钉、玻璃
C． 磁铁、木板、塑料
D． 铁钉、磁铁、搪瓷
3.下面说法中错误的是( )
A． 地磁场的北极在地理的北极附近，两极不重合
B． 磁针指向南北是因为受到地磁场的作用
C． 我国宋代的沈括是世界上最早发现磁偏角的人
D． 早在战国时代，我国人民就发现了磁体的指向性
4.如图所示，用一弹簧测力计吊着一铁块，使铁块的下端靠近磁体的A端，并从A端慢慢地移动到B端，则在弹簧测力计移动的过程中，弹簧测力计示数的变化是(
)
A． 先由大变小，后由小变大
B． 先由小变大，后由大变小
C． 由大变小
D． 由小变大
5.下列做法中能够改变通电螺线管外部磁场方向的是( )
A． 增加线圈的匝数
B． 改变电流的大小
C． 改变螺线管中的电流方向
D． 在螺线管中插入铁芯
6.图中的四幅用箭头标明通电导体在磁场中受力方向的图中，有一幅是错误的，则错误的是( )
A．
B．
C．
D．
7.如图所示，在条形磁铁的一端吸引着两个大头针的针尖部，则这两个大头针的针帽将(
)
A． 互相排斥
B． 互相吸引
C． 既不排斥也不吸引
D． 无法确定
8.通电导体放置在磁场中，如图所示，则其中导体没有受到磁力作用的是( )
A．
B．
C．
D．
9.如图所示，是条形磁体的磁场分布图，下列说法正确的是(
)
