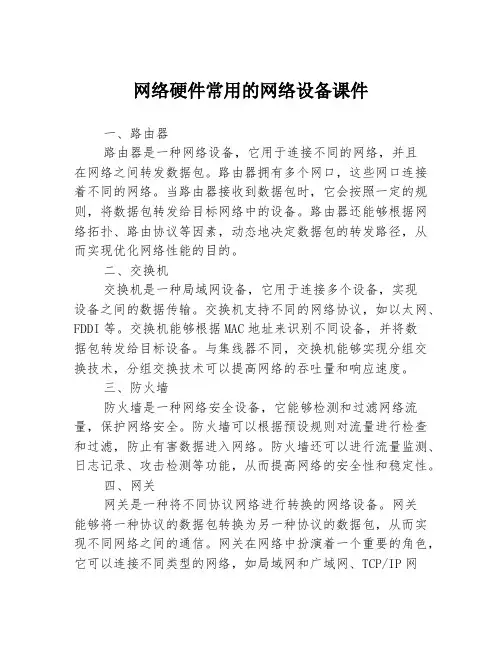

网络硬件常用的网络设备课件
一、路由器
路由器是一种网络设备，它用于连接不同的网络，并且在网络之间转发数据包。路由器拥有多个网口，这些网口连接着不同的网络。当路由器接收到数据包时，它会按照一定的规则，将数据包转发给目标网络中的设备。路由器还能够根据网络拓扑、路由协议等因素，动态地决定数据包的转发路径，从而实现优化网络性能的目的。
二、交换机
交换机是一种局域网设备，它用于连接多个设备，实现设备之间的数据传输。交换机支持不同的网络协议，如以太网、FDDI等。交换机能够根据MAC地址来识别不同设备，并将数据包转发给目标设备。与集线器不同，交换机能够实现分组交换技术，分组交换技术可以提高网络的吞吐量和响应速度。
三、防火墙
防火墙是一种网络安全设备，它能够检测和过滤网络流量，保护网络安全。防火墙可以根据预设规则对流量进行检查和过滤，防止有害数据进入网络。防火墙还可以进行流量监测、日志记录、攻击检测等功能，从而提高网络的安全性和稳定性。
四、网关
网关是一种将不同协议网络进行转换的网络设备。网关能够将一种协议的数据包转换为另一种协议的数据包，从而实现不同网络之间的通信。网关在网络中扮演着一个重要的角色，它可以连接不同类型的网络，如局域网和广域网、TCP/IP网络和其它类型的网络等。
五、负载均衡器
负载均衡器是一个能够实现分担网络负载的网络设备。当网络中有多个服务器提供相同的服务时，负载均衡器可以将客户端请求分配给这些服务器，从而平衡负载、提高网络性能。负载均衡器还能够实现流量分析、状态检测等功能，保障网络的可靠性和稳定性。
六、网桥
网桥是一种能够连接不同的局域网的网络设备。网桥能够检测和过滤流经它的数据包，将数据包转发给目标网络中的设备。网桥的主要作用是连接不同的局域网，它可以扩展网络的范围，提高局域网之间的数据传输效率。
七、集线器
集线器是一种局域网设备，用于连接多个设备。它能够将来自不同设备的数据包合并成一个数据流，然后再将数据流分发给每一个设备。与交换机不同的是，集线器不能够实现分组交换技术，因此集线器的性能比较低，通常只用于小型局域网。
常见的网络设备有哪些？你都认识几个？
不论是局域网、城域网还是广域网，在物理上通常都是由“网卡、集线器、交换机、路由器、网线、RJ45接头”等网络连接设备和传输介质组成的。网络设备及部件是连接到网络中的物理实体，种类繁多，基本的网络设备有“计算机（无论是个人电脑或服务器）、中继器、集线器、路由器、交换机、防火墙、网桥、网关、网卡（NIC）、打印机、调制解调器、光纤收发器、光缆”等。
今天，我们就挑一些基本的、常见的网络设备，简单说明和介绍一下。
一、 服务器
服务器是计算机网络上最重要的设备。服务器，指的是在网络环境下运行相应的应用软件，为网络中的用户提供共享信息资源和服务的设备。服务器的构成，与PC机（个人电脑）基本相似，有“处理器、内存、硬盘、网卡、系统总线”等。但服务器是针对具体的网络应用特别制定的，因此服务器与PC机（个人电脑）在处理能力、稳定性、可靠性、安全性、可扩展性、可管理性等方面存在着很大的差异。
通常情况下，服务器比PC机（个人电脑）拥有更强的处理能力、更多的内存和硬盘空间。服务器上的网络操作系统，不仅可以管理网络上的数据，还可以管理用户、用户组、安全组和应用程序等。
服务器是网络的中枢和信息化的核心，具有“高性能、高可靠性、高可用性、I/O吞吐能力强、存储容量大、联网和网络管理能力强”等特点。
服务器的分类标准，比较多样化，按照应用层次进行划分，可分为“入门级、工作组级、部门级、企业级”；按照体系架构来划分，可分为“x86服务器、非x86服务器”；按服务器所采用的指令系统划分，可分为“CISC（复杂指令集）、RISC（精简指令集）、VLIW（超长指令集）”；按用途进行划分，可分为“通用型和专用型”；按服务器的机箱架构进行划分，可分为“塔式服务器、机架式服务器、机柜式服务器、刀片式服务器”。
服务器的选择：
1、性能要稳定。为了保证网络能正常运转，所选择的服务器首先要确保稳定性。另一个方面，性能稳定的服务器意味着能为公司节省维护费用。
办公室局域网组网方案
引言
在现代办公环境中，局域网（Local Area Network，LAN）作为一个重要的基础设施，用于连接办公室内的各种设备，并实现数据共享和通信。一个高效稳定的办公室局域网组网方案对于提高工作效率和保障数据安全至关重要。本文将介绍一个适用于办公室的局域网组网方案，并提供详细的配置说明。
设备需求
为了实现一个可靠高效的办公室局域网，我们需要以下设备：
1. 路由器：作为网络入口，负责接入Internet并提供网络连接和安全功能。
2. 交换机：用于连接各个设备，提供局域网内部网络通信。
3. 无线接入点（Access Point）：如果需要无线网络覆盖，可以添加一个或多个无线接入点。
4. 各种终端设备：包括台式机、笔记本电脑、服务器、打印机等。
网络拓扑设计
根据办公室的大小和需求，我们可以采用不同的网络拓扑配置。下面是一种常见的办公室局域网组网方案：
Internet
|
+---+---+
| 路由器 |
+---+---+
|
+---+---+
| 交换机 |
+---+---+
| |
| |
+--+--+ +--+--+
|终端设备| |终端设备|
+-------+ +-------+
在这个拓扑中，路由器作为网络的入口，连接到Internet。交换机用于连接各个终端设备，提供局域网内部通信。如果需要无线网络，可以通过连接无线接入点实现。 网络地址分配
为了使局域网中的设备能够正确地进行通信，需要对网络地址进行合理的分配。以下是一个简单的网络地址分配方案：
• 路由器 WAN 口：通过动态主机配置协议（Dynamic Host
小型办公局域网组网应用实例
1、场景描述：现在有一个办公室，共有10台计算机，另有打印机、传真机和扫描仪各1台，并给出5000－10000元添加一些必要的设备，组建一个小型办公局域网。建设完成后，该网络应具有如下功能：
能够给每个员工分配一定数量的私有空间，用于备份数据。
能够给所有员工分配不限数量的公用空间，用于备份数据。
能够安装不同操作系统的打印机的驱动程序。
配置邮件服务器，能够实现局域网内部互发邮件，将远程邮件下载到本地，公用邮件可以转发给每个员工，可以向外部发送邮件，可以让外部直接发邮件。
能够实现局域网中资源共享。
2、网络需求：由于当前计算机都带有网络连接设备，所以在组网的时候只需配置网线（超5类双绞线）、交换机等设备。除了这些基本的需要外，用于充当服务器的计算机还必须对内存和硬盘容量等硬件进行一些必要的升级或更新，使其能够更好的服务所有用户。例如：服务器需要为每个员工提供一定的私有空间及公用空间，因此必须要有超大容量硬盘，假如每个用户需要10GB的私有空间，那么就需要配置至少100GB容量的硬盘
3、组网方案：对于组建网络来说，为了使所有用户能够实现资源共享，使网络具有较高性能，便于以后的升级需要，可以才有100 Base
TX星形网络结构连接。100 Base TX星形网络结构使用超5类双绞线作为传输介质，并使用100Mbps或10/100Mbps集线器或交换机作为通信设备。目前交换机的价格也比较低，因此可以使用交换机组建办公局域网，这样不仅可以提高传输速率，而且便于以后扩充和升级网络。
4、设备选型：根据现在一些中小型公司的发展需求，按照节省投资、降低成本的原则，我们可以根据情况选择设备：
（1）拨号服务器我们可以选择一台普通PC即可，它主要用于拨号功能，需要配置两块较好的网卡即可以满足要求。
（2）交换机目前品牌型号都很多，一般小型局域网我们可以选择TP-LINK或者华为的16－48口的交换机，价格比较低廉，性能比较稳定。
