全站仪坐标放样方法

全站仪是一种用于进行测量和放样的高精度仪器，它主要用于工程测量和建筑施工中。全站仪的坐标放样方法是一种重要的测绘技术，它可以帮助工程师和施工人员准确地确定和标记地面上的特定位置。

在进行全站仪坐标放样之前，首先需要确定一个基准点。基准点应该是一个固定且容易识别的地点，例如建筑物的角点或其他固定结构。全站仪的放样测量将以基准点为起点，后续的测量将根据该起点进行。

在进行放样测量时，全站仪需要被正确设置和校准。这包括调整仪器的水平、垂直和平面方向，以确保测量的准确性。在准备好仪器之后，可以开始实际的坐标放样工作。

全站仪的坐标放样方法往往涉及到测量和记录水平角、垂直角和斜距，并根据这些数据计算目标点的坐标。测量时，需要保持仪器稳定，并在目标点上通过视线准确地对准。可以使用全站仪的观测功能来测量和记录所需的数据。

一种常用的全站仪坐标放样方法是使用三角测量原理。首先，在已知的基准点设置一个测量棒，并记录其坐标。然后，在目标点设置另一个测量棒，并测量其水平角、垂直角和斜距。最后，通过计算和处理这些数据，可以确定目标点的准确坐标。

在进行全站仪坐标放样时，需要注意一些因素以确保测量的准确性。例如，需要注意避免测量时的振动和抖动，以免影响结果的精度。此外，还应考虑天气和环境条件对测量的影响，如大风、雨水或能见度不好等。

总之，全站仪坐标放样方法是一种用于确定地面上特定位置的测绘技术。通过正确设置和校准全站仪，并使用三角测量原理，可以进行准确的坐标测量和放样工作。这种方法在工程测量和建筑施工中具有重要的应用价值，可以提高工作效率和准确度。

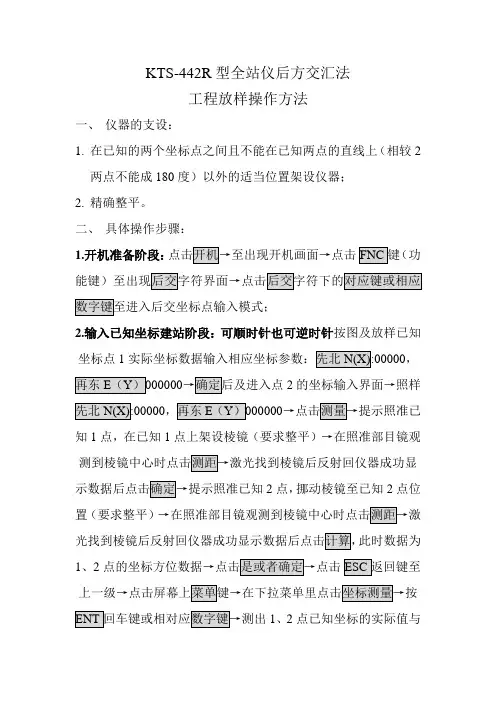

KTS-442R型全站仪后方交汇法

工程放样操作方法

一、 仪器的支设：

1. 在已知的两个坐标点之间且不能在已知两点的直线上（相较2两点不能成180度）以外的适当位置架设仪器；

2. 精确整平。

二、 具体操作步骤：

1.开机准备阶段：点击开机→至出现开机画面→点击FNC键（功能键）至出现后交字符界面→点击后交字符下的对应键或相应数字键至进入后交坐标点输入模式；

2.输入已知坐标建站阶段：可顺时针也可逆时针按图及放样已知坐标点1实际坐标数据输入相应坐标参数：先北N(X):00000，再东E（Y）000000→确定后及进入点2的坐标输入界面→照样先北N(X):00000，再东E（Y）000000→点击测量→提示照准已知1点，在已知1点上架设棱镜（要求整平）→在照准部目镜观测到棱镜中心时点击测距→激光找到棱镜后反射回仪器成功显示数据后点击确定→提示照准已知2点，挪动棱镜至已知2点位置（要求整平）→在照准部目镜观测到棱镜中心时点击测距→激光找到棱镜后反射回仪器成功显示数据后点击计算，此时数据为1、2点的坐标方位数据→点击是或者确定→点击ESC返回键至上一级→点击屏幕上菜单键→在下拉菜单里点击坐标测量→按ENT回车键或相对应数字键→测出1、2点已知坐标的实际值与

图示值的误差。→点击ESC返回到上一级→放样→放样。

3. 输入放样坐标阶段：在放样坐标输入界面内输入新的坐标点，先输入X点位再输入Y点位→点击确定→点击←→出现左右方向角度对应左右方向键松开水平制动旋转照准部至归零进行定向→指示棱镜水平左右方向归零照准棱镜→点击平距对应键→↑↓前后位置指示棱镜前后位置→两个方向归零时即为新测坐标点位定点→点击ESC返回至放样→重复3.输入放样坐标过程。

全站仪使用方法及使用步骤

一、全站型电子速测仪简称全站仪，它是一种可以同时进行角度（水平角、竖直角）测量、距离（斜距、平距、高差）测量和数据处理，由机械、光学、电子元件组合而成的测量仪器。由于只需一次安置，仪器便可以完成测站上所有的测量工作，故被称为“全站仪”。

二、全站仪上半部分包含有测量的四大光电系统，即水平角测量系统、竖直角测量系统、水平补偿系统和测距系统。通过键盘可以输入操作指令、数据和设置参数。以上各系统通过I/O接口接入总线与微处理机联系起来。

三、微处理机（CPU）是全站仪的核心部件，主要有寄存器系列（缓冲寄存器、数据寄存器、指令寄存器）、运算器和控制器组成。微处理机的主要功能是根据键盘指令启动仪器进行测量工作，执行测量过程中的检核和数据传输、处理、显示、储存等工作，保证整个光电测量工作有条不紊地进行。输入输出设备是与外部设备连接的装置（接口），输入输出设备使全站仪能与磁卡和微机等设备交互通讯、传输数据。

四、目前，世界上许多著名的测绘仪器生产厂商均生产有各种型号的全站仪。不同型号的全站仪，其具体操作方法会有较大的差异。下面简要介绍全站仪的基本操作与使用方法。

（一）全站仪的操作与使用

1.全站仪的基本操作与使用方法

（1）测量前的准备工作

1）电池的安装（注意：测量前电池需充足电）

①把电池盒底部的导块插入装电池的导孔。

②按电池盒的顶部直至听到“咔嚓”响声。

③向下按解锁钮，取出电池。

2）仪器的安置。

①在实验场地上选择一点，作为测站，另外两点作为观测点。

②将全站仪安置于点，对中、整平。

③在两点分别安置棱镜。

3）竖直度盘和水平度盘指标的设置。

①竖直度盘指标设置。

松开竖直度盘制动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时），竖直度盘指标即已设置。随即听见一声鸣响，并显示出竖直角。

②水平度盘指标设置。

松开水平制动螺旋，旋转照准部360，水平度盘指标即自动设置。随即一声鸣响，同时显示水平角。至此，竖直度盘和水平度盘指标已设置完毕。注意：每当打开仪器电源时，必须重新设置和的指标。

14．放样测量

放样测量用于在实地上测设出所要求的点位。在放样过程中，通过对照准点的角度、距离或坐标测量，仪器将显示出预先输入的放样值与实测值之差以指导放样。

显示值=实测值-放样值

 放样测量应使用盘左位置进行。

14.1距离放样测量

根据某参考方向转过的水平角和至测站点的距离来设定所要求的点。

操 作 过 程 操作键 显 示

1．按右图所示照准参考方向。

2．在测量模式第二页菜单下按【置零】，在【置零】闪动时再次按下该键，将参考方向设置为零。 【置零】

【测量】

H

ZA 99°43′13〃

HAR 0°00′00〃 P2

置零 坐标 放样 记录

操 作 过 程 操作键 显 示

3．在测量模式第二页菜单下按【放样】，进入放样测量模式。

在菜单模式选取“2.放样测量”完成同样功能。 

【放样】

【放样测量】

1．放样数据

2．放样观测

3．测站设置

↓4．方位角

4．选取“1.放样数据”后按【 】，进入放样数据输入屏幕。

输入放样平距和放样角度，每输完一数据项后按【 】。

【 】

【放样距离角度】

H:

HA:

坐标 确定

5．按【确定】进入放样观测屏幕。

其中：

dH：目标与待放样点的平距差值。

dHA:目标与待放样点的水平角差值。 【确定】

【距离放样】

dH

dHA -119°23′18〃

HAR 0°00′00〃

改正 模式 引导 测量

6．按【引导】进入放样引导屏幕，第二行所显示的角度值为角度实测值与放样值之差值，而箭头方向为仪器照准部应转动的方向。

 箭头的含义

←：从测站上看去，向左移动棱镜。

→：从测站上看去，向右移动棱镜。
