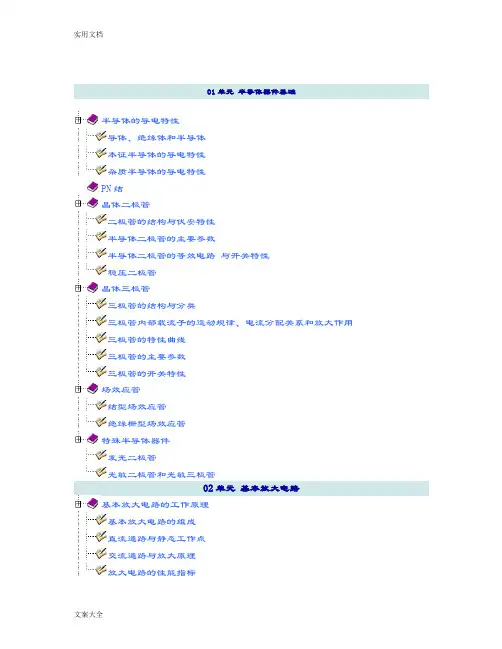

01单元 半导体器件基础
半导体的导电特性
导体、绝缘体和半导体
本征半导体的导电特性
杂质半导体的导电特性
PN结
晶体二极管
二极管的结构与伏安特性
半导体二极管的主要参数
半导体二极管的等效电路 与开关特性
稳压二极管
晶体三极管
三极管的结构与分类
三极管内部载流子的运动规律、电流分配关系和放大作用
三极管的特性曲线
三极管的主要参数
三极管的开关特性
场效应管
结型场效应管
绝缘栅型场效应管
特殊半导体器件
发光二极管
光敏二极管和光敏三极管
02单元 基本放大电路
基本放大电路的工作原理
基本放大电路的组成
直流通路与静态工作点
交流通路与放大原理
放大电路的性能指标 实用文档
文案大全 放大电路的图解分析法
放大电路的静态图解分析
放大电路的动态图解分析
输出电压的最大幅度与非线性失真分析
微变等效电路分析法
晶体管的h参数
晶体管的微变等效电路
用微变等效电路法分析放大电路
静态工作点的稳定
温度变化对静态工作点的影响
工作点稳定的电路
场效应管放大电路
场效应管放大电路的静态分析
多级放大电路
多级放大电路的级间耦合方式
多级放大电路的分析方法
放大电路的频率特性
单级阻容耦合放大电路的频率特性
多级阻容耦合放大电路的频率特性
03单元 负反馈放大电路
反馈的基本概念和分类
反馈的基本概念和一般表达式
反馈放大电路的类型与判断
负反馈放大电路基本类型举例
电压串联负反馈放大电路
电流并联负反馈放大电路
电流串联负反馈放大电路
电压并联负反馈放大电路
负反馈对放大电路性能的影响
降低放大倍数
提高放大倍数的稳定性 实用文档
文案大全 展宽通频带
减小非线性失真
改变输入电阻和输出电阻
负反馈放大电路的分析方法
深度负反馈放大电路的近似计算
*方框图法分析负反馈放大电路
04单元 功率放大器
功率放大电路的基本知识
概述
甲类单管功率放大电路
互补对称功率放大电路
基于Multisim的场效应管放大器电路设计
场效应管放大器是一种基于场效应管的电路，可以将输入信号的幅度放大到更大的值。在此处，我们将通过Multisim软件进行场效应管放大器电路的设计。
首先，我们需要选择电路的目标放大倍数。在这个例子中，我们希望达到一个放大倍数为20的目标。接着，我们需要选择场效应管的型号。我们选择了2N7000型的场效应管，但实际上有许多不同的型号可以选择。
接下来，我们需要画出电路图。我们使用Multisim软件进行画图，选择添加器件，包括两个2N7000型的场效应管，电阻器和DC电源。我们选择将一个场效应管放置在放大器的输入端，将另一个场效应管放置在输出端。
接着，我们需要设置电路的参数值。我们需要设定DC电源的电压，电阻器的阻值和场效应管的偏置电压。在这个例子中，我们设置DC电源的电压为10V，电阻器的阻值为1kΩ，场效应管的偏置电压为5V。
接下来，我们需要运行电路模拟来检查电路的性能。我们通过Multisim中的模拟器来模拟电路，使用示波器来观察电路的输入信号和输出信号。
如果模拟的结果符合我们的预期，我们可以继续优化电路。我们可以尝试改变场效应管的型号或者改变偏置电压来进一步优化电路的性能。
最后，我们需要绘制电路的PCB布局图。我们需要将电路图转换成布局图，使用Multisim软件进行布局。在布局中，我们需要安排器件的位置，并连接各个器件。
总的来说，基于Multisim的场效应管放大器电路设计非常简单。通过选择合适的器件并对电路进行设置，我们可以准确地设计出符合要求的电路，并且能够通过电路模拟来验证电路的性能。
《模拟电路》课程教学大纲
一、课程说明
（一）课程名称：模拟电路；
所属专业：微电子科学与工程专业；
课程性质：专业基础课；
学 分：4学分。
（二）课程简介、目标与任务；
《模拟电路》是微电子专业本科生在电子技术方面入门性质的基础课，具有自身的体系和很强的实践性。本课程通过对常用半导体器件、模拟电路的学习，使学生获得模拟电子技术方面的基本知识、基本理论和基本技能，为深入学习电子技术及其在专业中的应用打下基础。
（三）先修课程要求，与先修课与后续相关课程之间的逻辑关系和内容衔接；
本课程应开设在高等数学、电路分析（未开设）课程之后，是微电子专业本科生系统学习电子技术知识的基础课程之一。也是后续数字电路、模拟电路实验、集成电路分析与设计等课程的先修课程。
（四）教材：《模拟电子技术基础》 童诗白 华成英主编（第四版）
高等教育出版社
参考书目： 《模拟电子技术基础简明教程》 清华大学电子学教研室编
高等教育出版社
《电于技术基础》(模拟部分) 康华光主编
高等教育出版社
《电子线路线性部分》谢嘉奎主编
高等教育出版社
二、课程内容与安排
第一章 常用半导体元器件（要求列出章节名）
第一节 半导体基础知识
第二节 半导体二极管
第三节 双极型晶体管
第四节 场效应管
第五节 晶闸管
（一）教学方法与学时分配
课堂教学，8学时
（二）内容及基本要求 主要内容：半导体基础知识；二极管的结构、伏安特性及主要参数；双极型晶体管的结构、
伏安特性及主要参数；场效应管的结构、伏安特性及主要参数；晶闸管的结构、
伏安特性及主要参数。
【重点掌握】：PN结特性及PN结方程；二极管、晶体管、场效应管、晶闸管的伏
安特性。
【了解】：二极管、晶体管、场效应管、晶闸管的结构及主要参数。
【难点】：二极管、晶体管、场效应管、晶闸管的伏安特性。
第5章集成运算放大电路
（上一章介绍的用三极管、场效应管等组成的放大电路称为分立元件电子电路。 ）
集成电路：如果在一块微小的半导体基片上， 将用晶体管（或场效应管）组成的实现特定功能的电子电路制造出来，
这样的电子电路称为集成电路。
（集成电路是一个不可分割的整体，具有其自身的参数及技术指标。模拟集成电路种类较多，本章主要介绍集成运
算放大电路。）
本章要求：
（1） 了解集成运放的基本组成及主要参数的意义。
（2） 理解运算放大器的电压传输特性，理解理想运算放大器并掌握其基本分析方法。
（3） 理解用集成运放组成的比例、加减、微分和积分运算电路的工作原理。
（4） 理解电压比较器的工作原理和应用。
5.1集成运算放大器简介
5.1.1集成运算放大器芯片
集成运算放大器是一种具有很高放大倍数的多级直接耦合放大电路。 是发展最早、应用最广泛的一种模拟集成电路。
集成运算放大器简称运放，是一种多端集成电路。集成运放是一种价格低廉、用途广泛的电子器件。早期，运放主
要用来完成模拟信号的求和、微分和积分等运算，故称为运算放大器。现在，运放的应用已远远超过运算的范围。 它在通信、控制和测量等设备中得到广泛应用。
1、集成电路的概念
（1） 集成电路：禾U用半导体的制造工艺，把晶体管、电阻、电容及电路连线等做在一个半导体基片上，形成不可 分割的固体块。
集成电路优点：工作稳定、使用方便、体积小、重量轻、功耗小。
（2） 集成电路分类：模拟、数字集成电路；单极型、双极型集成电路，小、中、大、超大规模集成电路。
① 模拟集成电路：以电压或电流为变量，对模拟量进行放大、转换、调制的集成电路。
（可分为线性集成电路和非线性集成电路。 ）
② 线性集成电路：输入信号和输出信号的变化成线性关系的电路，如集成运算放大器。
③ 非线性集成电路：输入信号和输出信号的变化成非线性关系的电路，如集成稳压器。
（3）线性集成电路的特点
