文丘里阀技术标准1.文丘里阀材质说明1.1用于工艺设备(通风柜,排气罩,试剂柜,药品柜等)排风的阀门的文丘里阀应带酚醛树脂防腐涂层。
1.2其余可采用铝制或不锈钢。
2机械式定风量文丘里阀门(CAV)技术要求2.1材质:铸铝(铝合金)或者钢制,用于工艺设备(通风柜,排气罩,试剂柜,药品柜)排风的阀门需要涂覆酚醛树脂或者特氟龙防腐涂层;用于新风、房间排风的阀门不需要防腐处理。
2.2风量与压力变化无关性技术要求:阀门前后压差在150~750Pa范围内波动时,风量的波动范围在设定值的±5%以内。
制造商能提供产品的典型口径阀门前后压差在此范围内变化时风量变化的曲线文件(风量曲线不少于5个)。
2.3阀门安装前后无直管段技术要求限制:阀门安装前后无直管段时与有直管段时的风量偏差不超过设定值的±5%。
2.4风量精度:出厂前对风量位置进行机械标定,在阀门前后压差范围内,风量在标定值的±5%以内。
3电动式变风量文丘里阀门(VAV)技术要求3.1材质:铸铝(铝合金)或者钢制,用于工艺设备(通风柜等)排风的阀门需要涂覆酚醛树脂或者特氟龙防腐涂层;用于新风、房间排风的阀门不需要防腐处理。
3.2风量与压力变化无关性技术要求:阀门前后压差在150~750Pa范围内波动时,风量的波动范围在设定值的±5%以内。
3.3阀门安装前后无直管段技术要求限制:阀门安装前后无直管段时与有直管段时的风量偏差不超过设定值的±5%。
制造商能提供VAV制造商所在国家/地区的第三方专业检测机构出具的针对投标产品的检测证明文件,测试风量值不少于3个,加盖制造商印章;第三方检测证明不是中文的,需要提供原件及中文翻译件,并加盖制造商印章。
3.4风量精度:在工厂的风量标定线上对VAV全量程进行风量位置标定,在阀门前后压差范围内,任意点的风量偏差在±5%以内。
制造商能提供VAV制造商所在国家/地区的第三方专业检测机构出具的针对投标产品的检测证明文件,测试风量值不少于3个,加盖制造商印章;第三方检测证明不是中文的,需要提供检测证明及其中文翻译件,并加盖制造商印章。

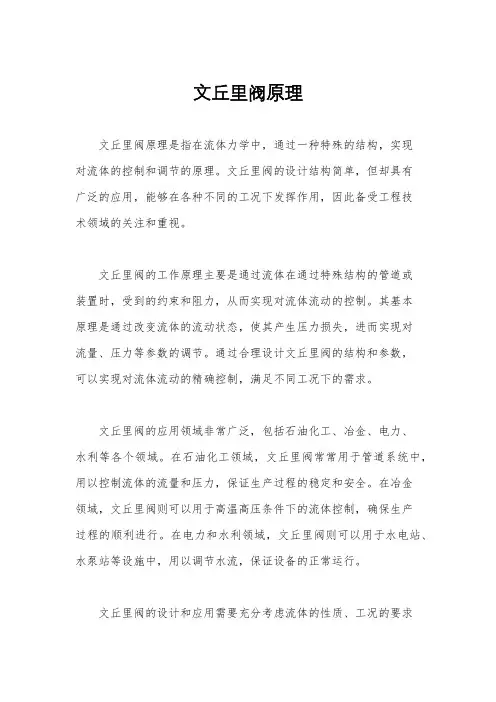

文丘里阀原理文丘里阀原理是指在流体力学中,通过一种特殊的结构,实现对流体的控制和调节的原理。
文丘里阀的设计结构简单,但却具有广泛的应用,能够在各种不同的工况下发挥作用,因此备受工程技术领域的关注和重视。
文丘里阀的工作原理主要是通过流体在通过特殊结构的管道或装置时,受到的约束和阻力,从而实现对流体流动的控制。
其基本原理是通过改变流体的流动状态,使其产生压力损失,进而实现对流量、压力等参数的调节。
通过合理设计文丘里阀的结构和参数,可以实现对流体流动的精确控制,满足不同工况下的需求。
文丘里阀的应用领域非常广泛,包括石油化工、冶金、电力、水利等各个领域。
在石油化工领域,文丘里阀常常用于管道系统中,用以控制流体的流量和压力,保证生产过程的稳定和安全。
在冶金领域,文丘里阀则可以用于高温高压条件下的流体控制,确保生产过程的顺利进行。
在电力和水利领域,文丘里阀则可以用于水电站、水泵站等设施中,用以调节水流,保证设备的正常运行。
文丘里阀的设计和应用需要充分考虑流体的性质、工况的要求以及设备的特点,才能够实现最佳的效果。
在实际工程中,需要根据具体情况选择合适的文丘里阀类型、尺寸和材质,并合理安装和调试,才能够确保其正常运行和长期稳定性。
总的来说,文丘里阀原理是一种重要的流体控制原理,通过对流体流动状态的调节,实现对流量、压力等参数的控制。
其在工程技术领域具有广泛的应用前景,对于提高生产效率、保证设备安全运行具有重要意义。
因此,对文丘里阀原理的深入研究和应用将会对相关领域的发展产生积极的影响。
希望通过本文的介绍,读者能够对文丘里阀原理有一个更加深入和全面的了解,为相关领域的工程技术工作者提供一定的参考和借鉴。
1概述:Phoenix 控制公司的Accel ®Ⅱ型文丘里阀将机械的、压力无关的调节阀与高速度的位置/气流控制器结合在一起,满足了气流控制的独特需求。
这些阀门可以被用于定风量控制、双稳态控制或者变风量控制的应用场合。
在设计中要使气流发挥最大的功效,同时要减小有关的噪声。
● 压力无关操作:所有类型的阀门都包括一个可以即刻响应的机械组件,该组件用于在静压变化时保持风量设定点。
● 气流控制:通过气流速度控制器组件定位,风量可以得到调整。
Accel ®Ⅱ型阀门可用于以下应用场合:● 定风量控制(CVV 系列):用于在静压变化的情况下维持设定风量。
● 双稳态控制(PEV/PSV 系列):用于高/低风量控制。
● 本机可升级(BEV/BSV 系列):用于高/低风量控制,带反馈选件可升级为变风量控制阀。
● 变风量控制(EXV/MAV 系列):用于闭环反馈变风量控制。
特点:特点/选件定风量控制(CVV ) 双稳态控制(PEV/PSV )本机可升级控制(BEV/BSV ) 变风量控制(EXV/MAV ) 控制类型 C定风量 P 气动 B本机可升级 A 或 D 模拟量或数字量气流反馈信号 — — 选件 √ 失效保险固定件 √ √ √ 出厂阀体保温(仅对送风) — √ √ √ 现场可调整气流 √ √ √ √ 通过反馈电路气流报警 — — — √ 通过压力开关气流报警 选件 选件 选件 选件 低噪声扩散结构√√√√所有的阀门都包括压力无关控制器。
厂家标定的定位控制器,用于流量在60~1000m 3/hr 范围内的场合。
Accel ®Ⅱ型阀门在设计要求在所有的频率段内减小噪音,特别是要以低频段(125~500Hz )为目标,这有助于消除对静音器的需要。
V A V 单元的Accel ®Ⅱ阀门技术特性:结构:♦焊缝连续的16#的离心浇筑铝制阀体。
♦阀体采用不镀膜铝或者带耐腐蚀烘干酚醛涂层。
文丘里阀与蝶阀在排风柜控制上的区别一.“好阀”与“坏阀”的区分标准实验室通风系统的首要目标是保证操作人员的安全,通风柜系统要捕捉和阻隔有害气体,这就需要对通风柜的面风速进行控制,首先过高或过低的面风速都是不可接受的,过低导致无法有效捕捉,过高导致扰流和涡流,也会使有害气体逸出。
一个有效的控制系统需要把可能出现的面风速过高或过低的情况都能避免。
排风量↓公式:风速0.5m/s ↓=视窗口横截面积排风柜的排风量变化有两种情形:1.合理变风量(VAV):在视窗升高或降低时,或者其它因素(如一个体型较大的人到达排风柜窗口)导致使窗口横截面积变化时,“阀”就会“关小”或“开大”来改变排风量,以使“排风柜面风速”恒定不变;2.恶性变风量(总管来的干扰):视窗未动或面风速未要求变化时,总管中的风压变化也会向下干扰排风柜头顶的“阀”,如果此时的“阀”不能“快速化解”掉外界气压变化,就会使排风柜的排风量发生“不该发生的变化”,进而影响此时本该稳定的面风速;结论:一个好“阀”能够通过自身的调节能力去“快速化解”掉外界气压变化导致的“恶性变风量”,它应该只在排风柜面风速要求变化(如:视窗高度变化)时才主动“关小”或“开大”使排风柜合理地变风量,而不能受外界(总管)的压力变化的影响。
这就是我们所提倡的阀应该具有优秀的“压力无关”性。
二.“文丘里阀”与“蝶阀”的应用区别相对于蝶阀,文丘里阀的主要优点就在于“真正的压力无关”和“快速反应”两点上:(1)压力无关特性:“该变时才变,不该变时不变”在通风柜运行过程中对通风柜面风速影响最大的因素就是通风系统管网压力,由于其它通风柜或通风设备的开闭,或管网其它方面变化会导致通风柜管路压力发生变化,而这种变化是会经常发生的。
如果通风柜系统采用普通蝶阀,将会导致通风柜面风速经常发生变化,这对实验室的安全是非常不利的,即使是采用风速控制系统,也只是在面风速改变之后才会进行调节,这将经过一系列传感、计算、调节、振荡过程,而这时不安全的情况已经发生,因为管网压力变化随时都可能发生,单纯靠风速控制系统将会导致面风速控制缓慢且频繁。
M EDIUM -PRESSURE A CCEL ® II V ENTURI V ALVES :C ONSTANT V OLUME , T WO -POSITION AND B ASE U PGRADABLE75 Discovery Way •Acton, MA 01720•Tel (978) 795-1285•Fax (978) 795-1111•Airflow Volume ControlConstant volume (CV)—Constant volume controllers (C) are typically used for snorkels, biosafety cabinets, CV fume hoods, ventilated cabinets and outside air regulation.T wo-position—Pneumatic controllers (P) are typically used for canopy hoods and two-position fume hoods. Base upgradable controllers (B) can be substituted when flow feedback is required or upgradability to VAV is desired.SPECIFICATIONSConstruction•16 ga. spun aluminum valve body with continuous welded seam•Valve bodies available as uncoated aluminum; or with corrosion-resistant baked-on phenolic coating, or with PVDF (Polyvinylidene flouride) coating •Composite T eflon ® shaft bearings•Spring grade stainless steel spring and polyester or PPS slider assembly•Supply valves insulated with 3/8" (9.5 mm) flexible closed-cell polyethylene. Flame/smoke rating 25/50. Density is 2.0 lb/ft 3 (32.0 kg/m 3)Operating Range•32-122 °F (0-50 °C) ambient •10-90% non-condensing RHSoundDesigned for low sound power levels to meet or exceed ASHRAE noise guidelines.Performance•Pressure independent over a 0.6"-3.0" WC (150-750 Pa) drop across valve •Volume control accurate to ± 5% of airflow feedback signal •No additional straight duct runs needed before or after valve •Available in flows from 35-10,000 CFM (60-16,990 m 3/hr)•Response time to change in duct static pressure: <1 secondPneumatic Actuation•Only applicable to PEV , PSV and BEV/BSV•20 psi (-0/+2 psi) with a 20 micron filter main air required•Compressor sizing: Accel II Valves are not continuous air-consuming devices. For compressor sizing, use:•single and dual valves: 10 scim •triple and quad valves: 20 scimFlow Feedback Card MountingThe flow feedback card is factory installed in a PPC flame retardant black box enclosure.EnclosureDimensions: 6 x 3.2 x 1.9 inches Color: BlackPower±15 Vdc, ± 15%, 35 mA Or24 Vac, ± 15%, 50/60 Hz, 1.5 VATeflon is a registered trademark of DuPont Company.See wiring diagramsFEATURESFEATURE/OPTIONC O N S T A N TV O L U M E(C V V )T W O -P O S I T I O N(P E V /P S V )U P G R A D A B L E(B E V /B S V )Control typeC Constant VolumePPneumatic B Base Upgradable Actuator type —PneumaticPneumatic orCV Flow feedback signal ——Option*FailsafeFixed NO/NCNO/NC**Factory-insulated valve body (supply)Option ✔✔Field-adjustable flow ✔✔✔Flow alarm via feedback circuit———Flow alarm via pressure switchOption Option Option Low noise diffuser con-struction†✔✔✔All valves include pressure-independent controller.†Accel II valves are designed to reduce sound over all frequencies, but significantly target the lower bands (125-500 Hz) to help eliminate the need for silencers.* Not available with the 14-inch valve at this time.** Fixed fail-safe for CV actuation.APPLICATIONSORDERING GUIDEVALVE CONTROLLERS AND DESIGNATIONSValve Controller DesignationFlow feedback (F)—Includes a feedback circuit board in a small black plastic enclosureinstalled on a Base series control valve to provide a 0-10 Vdc feedback signal scaled to indicateairflow. NOTE: This option is not available for the 14-inch valve at this time.Flow Feedback Controller (S)—Includes a feedback circuit board in a standard metal valve enclsure installed on a Base-series control valve to provide a 0-10 Vdc feedback signal scaled to indicate airflow. NOTE: This option is not available for the 14-inch valve at this time.Valve Options (component s a dded to enh a nce a v a lve ’s f u nction s )Single square flange (SFX)—Provides a single connection from a round single body valve to asquare duct. On the inlet of single body exhaust valves; discharge of single body supply valves. Typically used in Neutralizer ™ applications.Square flanges - both valve ends (SFB)—Square flanges on both ends of a round single-body valve provide connections to square duct work.Solenoid valves (SHA, SHD)—Installed on a two-position valve to pneumatically switch the valve between maximum and minimum flows.Pressure switch (PSL)—Detects low static pressure across the valve. Installed on non-hood exhaust valves to provide low static pressure alarm monitoring.Power supply (VPO, VPT)—Valve-mounted power supply provides +15 Vdc, -15 Vdc power to Phoenix Controls base upgradablevalves with flow feedback.Constant Volume Valve Two-Position ValveWIRINGFlow Feedback OptionTypical Wiring Diagrams(see Note 1.)Notes:1.See Phoenix Recommend C ab le s for more wiring information.2.Fume hood monitor enclosure must be earth grounded via the mounting hole ground straps.3.For AC-powered solenoid, two-position applications, you must install a field jumper between TB3-1 and TB4-3 (not required for DC-powered solenoids).4.AC solenoids require the fume hood monitor to have AC power. DC solenoids require the fume hood monitor to have DC power.。
注意:在全部的调试工作开始之前,必须掌握全部的文丘里阀订货参数(SCHEDULE SHEET),一般要有空调风系统原理图。
第一节文丘里阀开箱验查及风道内安装在安装之前首先要进行开箱检查,完成多阀门组合(注意:三阀以上,阀体分两个包装箱包装),确知阀门类型、选项及安装位置。
1.文丘里阀分类及基本性能:压力无关控制器:所有的阀门都通过对静压变化的调整保持固定的空气流量。
每个阀门都带一个弹簧锥体组件用于补偿风道压力的变化。
当静压降低时,加到锥体上的力就会减小,这会使锥体内的弹簧膨胀。
当作用在锥体上的压力增加时,弹簧压缩,特殊锥体向文丘里内部移动以保持风量。
分类:●定风量控制(CVV系列):用于在静压变化的情况下保持气流设定点。
阀杆/锥体组件锁定在特定的出厂前标定好的气流位置。
●两位控制(PEV/PSV系列):用于气动的高/低气流控制。
它是将开关控制的压缩空气加到阀门执行器上,推动定位阀杆/锥体组件以提供两种不同的气流量。
出厂标定了机械钳位位置可精确保证最小的和最大的两种气流量。
(注意:此种两态阀没有流量反馈选项)●本机可升级(BEV/BSV系列):用于气动的气流控制,带反馈选件可升级至变风量控制。
它是将开关控制的气动空气加到阀门执行器上,推动定位阀杆/锥体组件以提供两种不同的气流量。
阀杆上连一个反馈电位器提供可选的流量测量反馈。
升级可使 BEV/BSV 阀转换为EXV/MAV阀。
●变风量控制(EXV/MAV系列,包括模拟型和数字型两类):用于变风量闭环反馈控制。
通过流量反馈和来自控制系统的控制信号闭环控制气流量,对控制信号的反应时间小于1秒。
通过反馈电位器获得线性化的反馈信号,该反馈在厂内标定。
特 点:特点/选件定风量控制(CVV ) 两位控制(PEV/PSV ) 可升级控制(BEV/BSV ) 变风量控制(EXV/MAV )控制类型 C 定风量 P 气动 B本机可升级 A 或 D 模拟量或数字量气流反馈信号 — — 选件 √ 失效保护(常开或者常闭) 固定值 √ √ √ 出厂阀体保温 — √ √ √ 现场可调整气流 √ √ √ √ 通过反馈电路气流报警 — — — √ 通过压力开关气流报警 选件 选件 选件 选件 低噪声扩散结构 √√√√结 构 :♦ 焊缝连续的16#的离心浇筑铝质阀体。

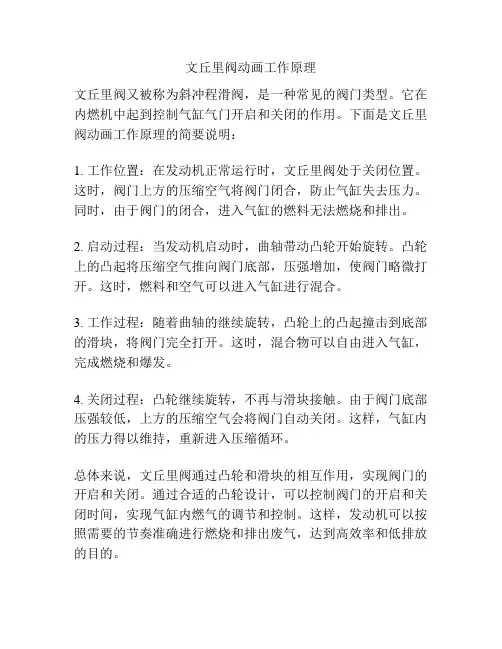

文丘里阀动画工作原理
文丘里阀又被称为斜冲程滑阀,是一种常见的阀门类型。
它在内燃机中起到控制气缸气门开启和关闭的作用。
下面是文丘里阀动画工作原理的简要说明:
1. 工作位置:在发动机正常运行时,文丘里阀处于关闭位置。
这时,阀门上方的压缩空气将阀门闭合,防止气缸失去压力。
同时,由于阀门的闭合,进入气缸的燃料无法燃烧和排出。
2. 启动过程:当发动机启动时,曲轴带动凸轮开始旋转。
凸轮上的凸起将压缩空气推向阀门底部,压强增加,使阀门略微打开。
这时,燃料和空气可以进入气缸进行混合。
3. 工作过程:随着曲轴的继续旋转,凸轮上的凸起撞击到底部的滑块,将阀门完全打开。
这时,混合物可以自由进入气缸,完成燃烧和爆发。
4. 关闭过程:凸轮继续旋转,不再与滑块接触。
由于阀门底部压强较低,上方的压缩空气会将阀门自动关闭。
这样,气缸内的压力得以维持,重新进入压缩循环。
总体来说,文丘里阀通过凸轮和滑块的相互作用,实现阀门的开启和关闭。
通过合适的凸轮设计,可以控制阀门的开启和关闭时间,实现气缸内燃气的调节和控制。
这样,发动机可以按照需要的节奏准确进行燃烧和排出废气,达到高效率和低排放的目的。
文丘里阀介绍
基于文丘里效应制造的设备设施,叫做文丘里XXXX,如文丘里水膜除尘器、文丘里扩散管、文丘里收缩管、文丘
里喷射泵、文丘里流量计、文丘里气流控制阀等。这里简单介绍文丘里气流控制阀。
文丘里气流控制阀有三种类型——
定风量阀,可提供稳定的气流量;
双稳态阀,可提供两种不同的气流量,即最大、最小流量;
变风量阀,可通过对指令低于1秒钟的响应和流量反馈信号闭环控制空气流量。
文丘里气流控制阀结合了机械的压力无关调节器与高速的气流控制器,将气流控制扩展至最高水平。通过空气动力
学设计,阀门具有静音工作性能。 快速反应的自动压力平衡装置,提供可靠的通风柜集尘与室内压力的控制。文丘里
阀具有不受风管压力变化影响、风量控制范围宽从60m3/h至10,000m3/h、反应迅速(小于1 秒钟),调节精确(±5%)
等特点。
但设备比较昂贵,适合应用在某些要求控制负压的生物制品生产厂房,有毒、生物安全实验室(如P3级生物实验
室)等场所。因为要考虑人身安全问题,系统压差控制必须是高精度、高可靠性的。对此,通过使用定风量阀、双稳态
阀可以严格控制洁净室(或实验室)送风量、排风量,从而形成稳定的压差风量,控制洁净室(或实验室)压差稳定;
使用变风量阀对房间进行调控,使送风管阀流量追踪排风管阀流量,可形成稳定的压差风量,控 制洁净室(或实验室)
压差稳定。
通风柜面板
通风柜面板包含通风柜面板开关和通风柜面板控制系统
一 通风柜面板开关
通风柜面板开关实际上就是实验室通风柜操作人员使用的开关,它是利用普通的行程开关,人工来管理控制通风柜
上的各种机电设备的停止和运行情况,以及通风柜照明的开启和关闭。对于风机和风阀的行程开关,要求具有大电流,
高性能的专用开关,这样才能保证通风柜上各种机电设备的正常运转和安全工作。
二 通风柜面板控制系统
通风柜控制系统通风柜面板是随着科技的日益发展,人们对实验室的要
求越来越高,从而对实验室的通风柜的功能以及通风系统的要求也逐步提高,以前的单纯的行程开关被由电子系统控制
的面板控制器所代替。该控制系统主要有电源部分,控制部分,微机处理部分,面板操作部分等部分组成。通常是采用
触摸按键,具有马达;照明;风阀(备用)三组有源输出的控制器。
近年来,通风柜的控制系统有出现了用液晶屏显示,通风系统可以做到自动控制风量大小,定时开关机等多种功能,
使得通风柜的品质更加适应科研人员的需求,做道人性化和自动化。控制部分的高品质的触摸按键开关具有长寿命,美
观大方等特点,液晶显示部分直观明了,给人轻松自如的感觉,定时功能更是合理地使用时间,提高了工作效率,减少
了不必要的浪费。
1
通风柜面板材质
1、外壳:采用1.2mm优质冷钢板制作,框架整体具有耐腐蚀、防火、防潮等功能。整体框架结构合理,其承重性
能及整个台体的稳定性强。
其工艺流程为:裁板-拆弯-焊接-酸洗除锈-磷化-水清洗及烘干-环氧树脂粉沫静电喷涂处理,覆膜厚度不少于100u
m,其附着力、抗冲击强度符合国家或有关行业标准。
2、通风柜柜体内衬:采用5mm抗倍特板,具有较好的防腐能力。导流板为三级导流设计,控制不同浓度的有害气
体从不同的段区排出。内衬板及导流板用耐蚀材质制作的部件进行固定,内部无任何金属铆钉固定以免金属铆钉被腐蚀,
导致整个通风柜的使用寿命缩短,并且导流板可拆卸以便清洗。
3、通风柜台面:采用美国进口19mm DURCON(都抗)环氧树脂板台面,表面经技术处理,光滑无孔,耐高温、耐
酸碱腐蚀,边缘加厚铣边处理。台面耐腐蚀性、耐磨性、耐热性均达到优质标准,边沿加厚形成凹型,可容纳5ml以上
溢出溶剂。
4、通风柜视窗及其拉手:采用5mm厚钢化玻璃,无段式平衡砝码设计,视窗可停留在任一位置,开启轻巧,可视
度强,安全防爆。窗口拉手采用优质冷钢板模具冲压而成,环氧树脂粉沫喷涂高温固化防腐处理。
5、通风柜电控面板:采用触摸式开关,根据低压控制高压设计整个配电系统,控制和显示总电源、照明、风机、
电动风阀的工作状态,并配有漏电保护器。
[1]
6、照明:采用欧士朗防爆电子节能灯,40W日光灯组, 照明不少于400LUX。
7、水件:
水龙头:采用品牌产品,耐蚀、耐热、防紫外线、防辐射,为化验室专用产品。
水 槽:采用品牌产品,PP材质,耐蚀并且水槽配备下水管件及PP防虹吸瓶式存水器。
8、地脚:采用不锈钢加橡胶防滑垫可调地脚,可调高度20~40mm。
9、电源插座采用TCL牌实验室多功能牌插座(可三插和两插),符合国家相关认证标准—3C认证。
10、技术参数:
①尺寸:1500*800*2350mm、1800*800*2350mm
②台体高度850mm
③移动视窗最大开启度800mm
④表面风速:≥0.5m/s (在玻璃视窗全部打开的情况下)
⑤噪声:≤65分贝
通风系统
1、管道采用340mm*340mm的玻璃钢耐腐蚀管道,
弯头、三通材质同管道,其规格尺寸与管道配套。
2、排风系统应在通风柜与管道接口处设置管内冷凝液回流收集器。
3、风机选用玻璃钢耐腐蚀离心风机,功率为2.2Kw、4 Kw,转速为1450r/min。
4、消音器采用1.0mm厚镀锌板制作,规格为1800mm*740mm*740mm,双腔微孔消音。
