详细设计说明书 1引言 1.1编写目的 在前一阶段（概要设计说明书）中，已解决了实现该系统需求的程序模块设计问题。包括如何把该系统划分成若干个模块、决定各个模块之间的接口、模块之间传递的信息，以及数据结构、模块结构的设计等。在以下的详细设计报告中将对在本阶段中对系统所做的所有详细设计进行说明。 在本阶段中，确定应该如何具体地实现所要求的系统，从而在编码阶段可以把这个描述直接翻译成用具体的 程序语言书写的程序。主要的工作有：根据在《需求分析说明书》中所描述的数据、功能、运行、性能需求，并依照《概要设计说明书》所确定的处理流程、总体结构和模块外部设计，设计软件系统的结构设计、逐个模块的程序描述（包括各模块的功能、性能、输入、输出、算法、程序逻辑、接口等等），解决如何 1． 接受：旅客信息及取票通知和帐单； 2． 输出：取票通知和帐单及机票； 3． 网络输出和加密，输入和解密； 4． 分辨信息的种类并采取相应的处理步骤； 5． 判断信息的正误并采取相应的处理步骤； 6． 进行数据库的查询、修改工作； 7． 接受并判断错误，输出相应的出错消息；

在以下的各个阶段中，《用户操作手册》将与本阶段的工作紧密结合，努力作到 让用户易懂易学。《测试报告》和《维护报告》也将参考本说明书，检验本系统的各项性能指标，及时发现纰漏及时修补，一定要把功能强大、稳定可靠、便于维护的机票预定系统交到用户手中。

1.2背景 本机票预定系统项目主要由两部分形成： 1.各旅行社中的前台客户程序； 2.航空公司中的数据库服务器程序；

1.3定义 SQL SERVER: 系统服务器所使用的数据库管理系统（DBMS）。 SQL: 一种用于访问查询数据库的语言 事务流：数据进入模块后可能有多种路径进行处理。 3

主键：数据库表中的关键域。值互不相同。 外部主键：数据库表中与其他表主键关联的域。 ROLLBACK: 数据库的错误恢复机制。 系统：若未特别指出，统指本机票预定系统。 SQL: Structured Query Language（结构化查询语言）。 ATM: Asynchronous Transfer Mode (异步传输模式)。

1.4参考资料 以下列出在概要设计过程中所使用到的有关资料： 1.机票预定系统项目计划任务书 大连交通大学 2.机票预定系统项目开发计划 软件开发小组 3．需求规格说明书 软件开发小组 4． 概要设计说明书 软件开发小组 4．用户操作手册（初稿） 软件开发小组 5．软件工程及其应用 周苏、王文等 天津科学技术出版社 6．软件工程 张海藩 华大学出版社 7．Computer Network A.S.Tanenbaun Prentice Hall

文档所采用的标准是参照《软件工程导论》沈美明著 的“计算机软件开发文档编写指南”。

2程序系统的结构

各模块之间的关系已由概要设计给出。 1、客户机接受信息模块结构图： 旅客信息输入界面 1 帐单和通知输入界面2

PersInfoExam ( ) CheckNoticeExam( )

合集下载

航空机票预订系统PPT讲义

航空机票预订系统PPT讲义

15
1/19/2020
4.5设计方法（算法）
void Admin_Play(){

printf();//输入操作类型命令

scanf(choose);

while(choose){

if(choose==“个人信息修改”） 个人信息
_Info_Edit();

else if(choose==“密码修改”） 密码
1/19/2020
2
介绍
关于概要设计：主要解决了实现该 系统需求的程序模块设计问题。包 括如何把该系统划分成若干个模块、 决定各个模块之间的接口、模块之 间传递的信息，以及数据结构、模 块结构的设计等。
1/19/2020
3
模块结构设计
内容要点： 1 层次图
客户端部分 服务端部分 2 接口设计 用户接口 外部接口 内部接口
数调用、参数传递、返回值的方式进行信息传递。
1/19/2020
10
航空机票预订系统详细设计
关于详细设计包括： 1 系统的结构 2 系统识别模块设计 3 客户端功能模块设计 4 服务端功能模块设计
1/19/2020
11
系统的结构
1/19/2020
12
1/19/2020
系统识别模块设计说明

}
}
18
_Info_Edit();

else if(choose==“航班查询”） 航班
_Info_Scan();

else if(choose==“机票验真”） 订单号_Info_Scan();

else if(choose==“订单管理”） 订单_Info_Edit();
飞机票网上预订系统详细设计文档

飞机票网上预订系统详细设计文档

-飞机票网上预订系统详细设计说明书目录1 引言 (3)1.1概述 (3)1.2背景 (3)1.3定义 (3)1.4参考资料 (3)2 系统结构 (4)2.1系统类图 (4)2.1.1表示层类图： (4)2.1.2控制层类图： (6)2.1.3业务层类图： (7)2.2模块汇总 (8)3 功能模块设计说明 (9)3.1用户登录及注册模块 (9)3.1.1 模块时序图 (9)3.1.2 模块描述 (10)3.1.3模块协作图 (11)3.2查询模块 (12)3.2.1 模块时序图 (12)3.2.2 模块描述 (12)3.2.3模块协作图 (13)3.3订票模块 (14)3.3.1 模块时序图 (14)3.3.2 模块描述 (14)3.3.3模块协作图 (15)3.4改签模块 (17)3.4.1模块时序图 (17)3.4.2模块描述 (18)3.4.3模块协作图 (18)3.5退票模块 (20)3.5.1模块时序图 (20)3.5.2模块描述 (21)3.5.3模块协作图 (21)3.6注销 (22)3.6.3模块协作图 (22)1 引言1.1 概述本文描述了一个基于Web的飞机票网上预订系统的详细设计。

系统采用MVC的三层架构模型。

将应用系统划分为表示层、控制层、业务处理层和数据访问层4个层次。

文中详细描述了各个模块的功能，并利用统模语言UML对软件进行建模，构建各个模块的类图、时序图、状态图等，从细节上进行具体分析。

1.2 背景系统名称：网上电子银行交易系统；用户：希望通过网络订飞机票的互联网用户。

1.3 定义B/S(Browser/Server)——浏览器/服务模式（网络体系结构）。

1.4 参考资料《数据要求说明书》《需求分析说明书》《概要设计说明书》《数据库设计说明书》2 系统结构2.1 系统类图2.1.1表示层类图：表示层类图为JSP页面：Login类：用户登录界面，username属性和password属性保存用户的账号和密码。

飞机票预定系统概要设计说明书

飞机票预定系统概要设计说明书

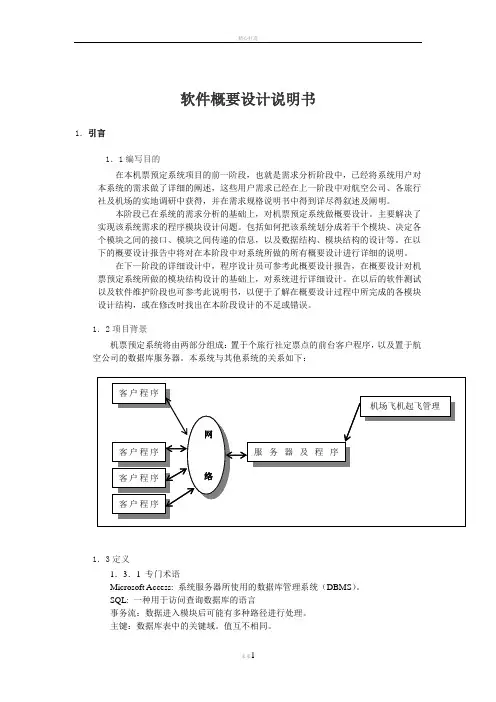

软件概要设计说明书1．引言1．1编写目的在本机票预定系统项目的前一阶段，也就是需求分析阶段中，已经将系统用户对本系统的需求做了详细的阐述，这些用户需求已经在上一阶段中对航空公司、各旅行社及机场的实地调研中获得，并在需求规格说明书中得到详尽得叙述及阐明。
