电气安装配管符号表示方法

电气图纸中敷设方式符号表示大全电气图纸中敷设方式符号表示大全一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCDTQ30-32/2P 这两个是两种塑壳断路器的型号HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关四、型号的含义R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ 表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MM ZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM 1、型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T 矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm 铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400 对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA53 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV32 5对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------63.字符电路图符号大全：AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序) KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序) KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR 声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP 照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预报音响小母线WPS 电压小母线WV 事故照明小母线WELM 避雷器 F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器 C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST 电压表切换开关SV 电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF。

电气图纸中敷设方式符号表示大全电气图纸中敷设方式符号表示大全一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻A燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCDTQ30-32/2P这两个应该是两种塑壳断路器的型号，HSM8-63C/3P适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下四、型号的含义R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV75-5-1(A、B、C）S:射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5MM1：代表单芯SYWV75-5-1S:射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM1：代表单芯例如：RVVP2*32/0.2RVV2*1.0BVRR:软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR:阻燃R:软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM型号、名称RV铜芯氯乙烯绝缘连接电缆（电线）AVR镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB铜芯聚氯乙烯平型连接电线RVS铜芯聚氯乙烯绞型连接电线RVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），0.6/1KV，如：4*(1*185)+1*950.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，0.6/1KV，如：4**185+1*950.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T矿用铠装控制电缆；MKVV22,MKVV322*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV235对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT535对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22 DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.752*2*1.03*2*1.5------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------63.字符电路图符号大全：AAT电源自动投入装置AC交流电DC直流电FU熔断器G发电机M电动机HG绿灯HR红灯HW白灯HP光字牌K继电器KA(NZ)电流继电器(负序零序)KD差动继电器KF闪光继电器KH热继电器KM中间继电器KOF出口中间继电器KS信号继电器KT时间继电器KV(NZ)电压继电器(负序零序)KP极化继电器KR干簧继电器KI阻抗继电器KW(NZ)功率方向继电器(负序零序)KM接触器KA瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L线路QF断路器QS隔离开关T变压器TA电流互感器TV电压互感器W直流母线YC合闸线圈YT跳闸线圈PQS有功无功视在功率EUI电动势电压电流SE实验按钮SR复归按钮f频率Q——电路的开关器件FU——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪)PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预报音响小母线WPS 电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE发热器件(电加热)FH照明灯(发光器件)EL 空气调节器EV电加热器加热元件EE 感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器B 压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK 液位测量传感器BL温度测量传感器BHBM配电房电工符号大全：常用电气符号大全电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪)PM 功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预告音响小母线WPS 电压小母线WV事故照明小母线WELM 避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA电动执行器YE发热器件(电加热)FH照明灯(发光器件)EL空气调节器EV电加热器加热元件EE 感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器B 压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM。

电气图纸中敷设方式符号表示大全在电气图纸中我们经常看到一些用英文符号表示的线管敷设方式，下面小编就给大家总结了一些常用的符号表示含义，希望能对大家有所帮助。

一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCDTQ30-32/2P 这两个是两种塑壳断路器的型号HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关1、型号的含义R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ 表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽2：2芯多股线32：每芯有32根铜丝 0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃 R: 软线 S:双绞线2：2芯多股线24：每芯有24根铜丝 0.12：每根铜丝直径为0.12MM型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面）， 0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面， 0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV32 5对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------63.字符电路图符号大全：AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关 Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线电缆母线 W直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预报音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW 鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPAYA电动执行器 YE发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器 EV电加热器加热元件 EE 感应线圈电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池热电传感器 B 压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1BK 液位测量传感器 BL温度测量传感器 BHBM配电房电工符号大全：常用电气符号大全电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM 功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线,电缆,母线 W直流母线 WB插接式(馈电)母线 WIB电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关,辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW 鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPA,YA电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器 EV电加热器加热元件 EE 感应线圈,电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器,变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池,热电传感器 B 压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1,BK 液位测量传感器 BL温度测量传感器 BH,BM。

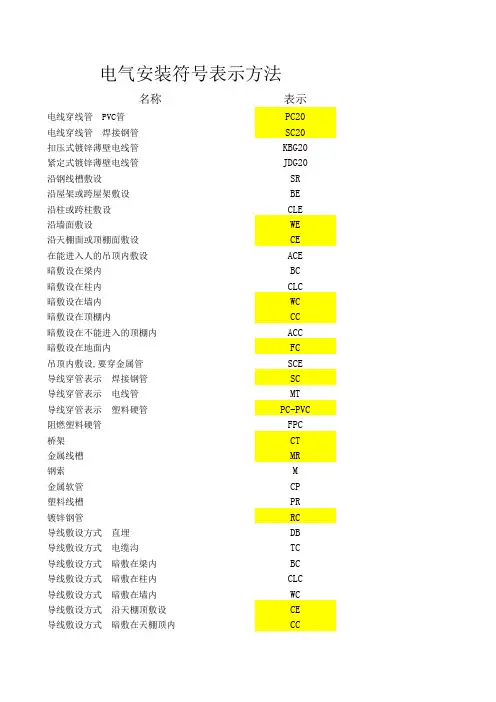

电气安装符号表示方法名称表示电线穿线管 PVC管PC20电线穿线管 焊接钢管SC20扣压式镀锌薄壁电线管KBG20紧定式镀锌薄壁电线管JDG20沿钢线槽敷设SR 沿屋架或跨屋架敷设BE 沿柱或跨柱敷设CLE 沿墙面敷设WE 沿天棚面或顶棚面敷设CE 在能进入人的吊顶内敷设ACE 暗敷设在梁内BC 暗敷设在柱内CLC 暗敷设在墙内WC 暗敷设在顶棚内CC 暗敷设在不能进入的顶棚内ACC 暗敷设在地面内FC 吊顶内敷设,要穿金属管SCE 导线穿管表示 焊接钢管SC 导线穿管表示 电线管MT 导线穿管表示 塑料硬管PC-PVC 阻燃塑料硬管FPC 桥架CT 金属线槽MR 钢索M金属软管CP 塑料线槽PR 镀锌钢管RC 导线敷设方式 直埋DB 导线敷设方式 电缆沟TC 导线敷设方式 暗敷在梁内BC 导线敷设方式 暗敷在柱内CLC 导线敷设方式 暗敷在墙内WC 导线敷设方式 沿天棚顶敷设CE 导线敷设方式 暗敷在天棚顶内CC导线敷设方式 吊顶内敷设SCE 导线敷设方式 沿钢索SR 导线敷设方式 沿屋架，梁BE 导线敷设方式 沿墙明敷WE 灯具安装方式 链吊CS 灯具安装方式 管吊DS 灯具安装方式 墙壁安装W 灯具安装方式 吸顶C 灯具安装方式 嵌入R 灯具安装方式 支架S 灯具安装方式 柱上CL 灯具安装方式 沿钢线槽SR 灯具安装方式 沿屋架或跨屋架BE 灯具安装方式 沿柱或跨柱CLE 灯具安装方式 穿焊接钢管敷设SC 灯具安装方式 穿电线管敷设MT 灯具安装方式 穿硬塑料管敷设PC 灯具安装方式 穿阻燃半硬聚氯乙烯管敷设FPC 灯具安装方式 电缆桥架敷设CT 灯具安装方式 金属线槽敷设MR 灯具安装方式 塑料线槽敷设PR 灯具安装方式 用钢索敷设M 灯具安装方式 穿聚氯乙烯塑料波纹电线管敷设KPC 灯具安装方式 穿金属软管敷设CP 直接埋设DB 电缆沟敷设TC 导线敷设部位的标注沿或跨梁（屋架）敷设AB 暗敷在梁内BC 沿或跨柱敷设AC 暗敷设在柱内CLC。
