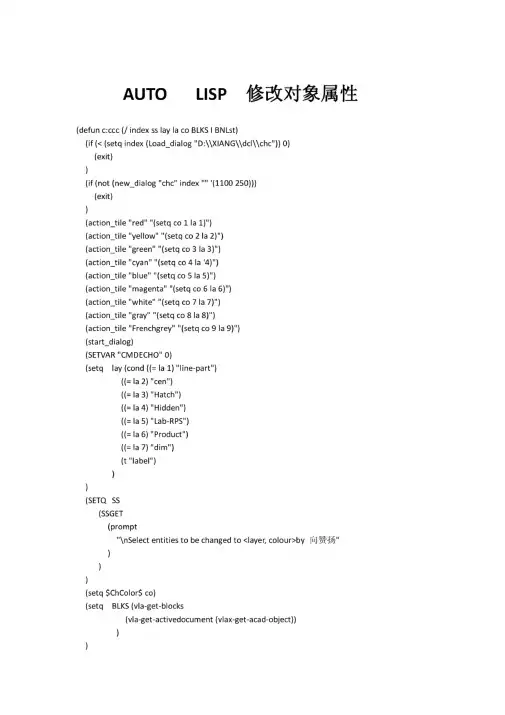

AUTO___LISP__修改对象属性
- 格式:pdf
- 大小:7.18 MB
- 文档页数:18

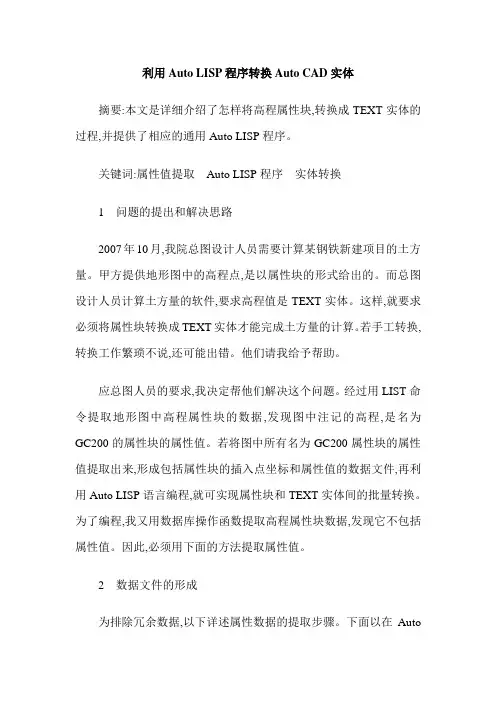

利用Auto LISP程序转换Auto CAD实体
摘要:本文是详细介绍了怎样将高程属性块,转换成TEXT实体的过程,并提供了相应的通用Auto LISP程序。
关键词:属性值提取 Auto LISP程序 实体转换
1 问题的提出和解决思路
2007年10月,我院总图设计人员需要计算某钢铁新建项目的土方量。甲方提供地形图中的高程点,是以属性块的形式给出的。而总图设计人员计算土方量的软件,要求高程值是TEXT实体。这样,就要求必须将属性块转换成TEXT实体才能完成土方量的计算。若手工转换,转换工作繁琐不说,还可能出错。他们请我给予帮助。
应总图人员的要求,我决定帮他们解决这个问题。经过用LIST命令提取地形图中高程属性块的数据,发现图中注记的高程,是名为GC200的属性块的属性值。若将图中所有名为GC200属性块的属性值提取出来,形成包括属性块的插入点坐标和属性值的数据文件,再利用Auto LISP语言编程,就可实现属性块和TEXT实体间的批量转换。为了编程,我又用数据库操作函数提取高程属性块数据,发现它不包括属性值。因此,必须用下面的方法提取属性值。
2 数据文件的形成
为排除冗余数据,以下详述属性数据的提取步骤。下面以在Auto CAD2005中提取属性块数据为例,说明属性数据的提取过程。为清楚起见,以使用下拉菜单“工具”为例进行。
工具→属性提取(X)→选择图形(右边选择“当前图形(C))→下一步→设置(去掉包括外部参照)→下一步→使用样板(选择“无样板”)→下一步→提取属性(只保留“X插入点”“Y插入点”“属性标志(属性值)”)→下一步→下一步→保存样板→下一步→输出(选路径,输入文件名(本例以20080808.CSV为文件名),选用文件格式“CSV(逗号分隔)(*.CSV)→完成。
上述属性数据的提取,实际上就是利用Auto CAD的EATTEXT命令,熟悉此命令的用户,可以直接在任何版本的Auto CAD的命令行键入此命令来提取所需属性数据。
