动态无功补偿什么是动态无功补偿？动态无功补偿（DynaMIC Var Compensation, DVR）是一种用来提高电力系统功率因数和调节电压的技术。
在电力系统中，负载的变化会导致功率因数的波动以及电压的不稳定。
为了稳定系统运行，减少电力损耗并提高电力质量，需要进行无功补偿。
而传统的静态无功补偿装置只能提供固定补偿容量，无法适应系统负载变化。
而动态无功补偿则通过实时监测负载的无功功率需求，并根据需求进行快速响应，实现动态调节补偿容量。
动态无功补偿的原理动态无功补偿系统主要由控制器和电容器组成。
控制器通过监测电力系统的无功功率需求，根据需求调节电容器的并联或串联方式，从而改变电流和电压的相位差，实现无功功率的调节。
动态无功补偿系统还可以通过控制器调整电容器的容量来更精确地进行无功功率的补偿。
动态无功补偿的优势1.高效快速：动态无功补偿系统能够根据负载的实时变化快速响应，实现无功补偿容量的动态调节。
相比传统的静态无功补偿系统，具有更高的调节灵活性和补偿效果。
2.节能减排：动态无功补偿系统能够减少电力系统的无功损耗，提高电力系统的功率因数，从而节约能源。
同时，通过改善电力系统的电压稳定性，还可以减少电力系统的电压损耗，并提高电力质量。
3.提高系统稳定性：动态无功补偿系统通过调节电压来改善电力系统的电压稳定性，提高系统的稳定性和可靠性。
特别是对于大型工业和商业土地，可以有效地处理电力系统的瞬态响应和电力质量问题。
4.简化维护：动态无功补偿系统一般由智能化控制器控制，系统运行稳定可靠。
与传统的静态无功补偿系统相比，动态无功补偿系统的电容器的使用寿命更长，维护成本更低。
动态无功补偿的应用领域动态无功补偿系统广泛应用于以下领域：1.工业领域：大型工业企业往往需要处理大量的无功功率变化。
动态无功补偿系统可以根据实际负载变化快速响应，并实现无功功率的动态调整，从而提高电力系统的功率因数和稳定性。
2.商业领域：商业土地的用电负载通常具有高度的波动性。

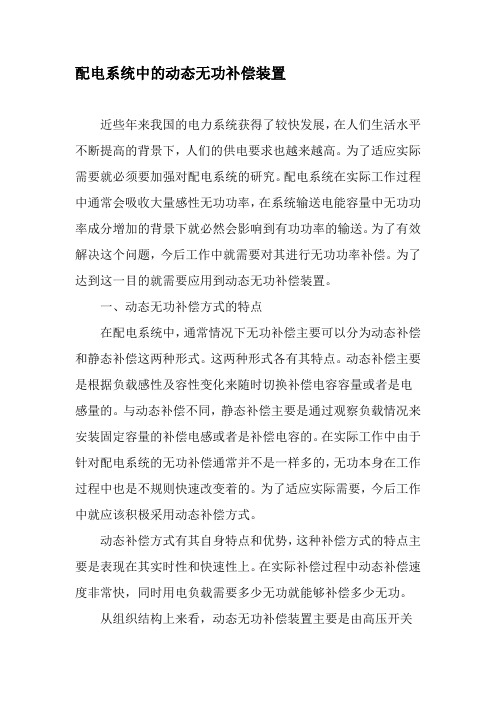

配电系统中的动态无功补偿装置近些年来我国的电力系统获得了较快发展，在人们生活水平不断提高的背景下，人们的供电要求也越来越高。
为了适应实际需要就必须要加强对配电系统的研究。
配电系统在实际工作过程中通常会吸收大量感性无功功率，在系统输送电能容量中无功功率成分增加的背景下就必然会影响到有功功率的输送。
为了有效解决这个问题，今后工作中就需要对其进行无功功率补偿。
为了达到这一目的就需要应用到动态无功补偿装置。
一、动态无功补偿方式的特点在配电系统中，通常情况下无功补偿主要可以分为动态补偿和静态补偿这两种形式。
这两种形式各有其特点。
动态补偿主要是根据负载感性及容性变化来随时切换补偿电容容量或者是电感量的。
与动态补偿不同，静态补偿主要是通过观察负载情况来安装固定容量的补偿电感或者是补偿电容的。
在实际工作中由于针对配电系统的无功补偿通常并不是一样多的，无功本身在工作过程中也是不规则快速改变着的。
为了适应实际需要，今后工作中就应该积极采用动态补偿方式。
动态补偿方式有其自身特点和优势，这种补偿方式的特点主要是表现在其实时性和快速性上。
在实际补偿过程中动态补偿速度非常快，同时用电负载需要多少无功就能够补偿多少无功。
从组织结构上来看，动态无功补偿装置主要是由高压开关柜、放电线圈、并联电容器、氧化锌避雷器、框架以及串联电抗器等组成的。
在实际工作中，动态无功补偿装置主要是根据改善及提升公路因素，来达到降低线路损耗、充分发挥发电功能的。
通常情况下在动态补偿方式下供电设备效率功能强大、性能也比较可靠稳定。
二、动态无功补偿装置在科学技术快速发展的背景下，配电系统的动态无功补偿装置也获得了较快发展。
当前市面上存在着不少动态无功补偿装置，对这些无功补偿装置进行深入分析有着十分重要地意义。
当前应用较为广泛地主要是以下几种动态无功补偿装置。
（一）TCR型SVC。
这种装置又叫作晶闸管相控电抗器，这种装置的原理图可以用下图来表示。
从该图中可以发现晶闸管相控电抗器主要是由一个电抗器及两个反并联的晶闸管并同交流电源相连组成的。
无功补偿对电力系统电压暂降的影响与调节电力系统是现代社会中不可或缺的重要基础设施之一，而电压暂降是电力系统中常见的问题之一。
无功补偿作为一种调节电力系统的有效手段，对电压暂降具有重要影响。
本文将探讨无功补偿对电力系统电压暂降的影响以及该如何进行调节。
1. 电压暂降的原因在电力系统运行过程中，电压暂降是由多种因素造成的。
其中，最常见的原因是电源故障、线路过载、电力设备故障以及短路等。
这些原因导致电力系统的电压瞬时下降，给电气设备的正常运行带来影响。
2. 无功补偿对电压暂降的影响无功补偿作为电力系统的调节手段，能够有效地影响电压暂降。
它通过调节功率因数和电流相位来改善电力系统的稳定性和可靠性。
2.1 改善电力系统的功率因数无功补偿可以通过增加或减少无功功率来改变电力系统的功率因数。
当电力系统的功率因数过低时，无功补偿可以提供无功功率，从而提高功率因数，减小电压暂降的概率。
2.2 调节电力系统的电流相位无功补偿可以通过调节电力系统中的电流相位来影响电压暂降。
当电力系统的电流相位失调时，无功补偿可以通过提供补偿电流来调节相位，减小电压暂降的程度。
3. 无功补偿的调节方式无功补偿可以通过多种方式进行调节，包括静态无功补偿和动态无功补偿。
3.1 静态无功补偿静态无功补偿是指通过调节并控制无功补偿设备（如电容器和电抗器）的投入或退出，来实现电力系统功率因数的调节。
静态无功补偿具有响应快、控制精度高等优点，广泛应用于电力系统中。
3.2 动态无功补偿动态无功补偿是指通过控制可变电抗器、电容器等设备的电抗或功率因数，实现对电力系统的调节。
动态无功补偿能够更加灵活地响应电力系统的变化，对电压暂降的调节效果更好。
然而，动态无功补偿设备成本较高，需要进行复杂的控制。
4. 无功补偿的优化调度为了更好地调节电压暂降，无功补偿的优化调度变得尤为重要。
优化调度可以通过综合考虑电力系统的负荷需求、线路容量以及无功补偿设备的工作状态等因素，来实现对电压暂降的有效控制。
无功补偿装置的性能参数与指标解读无功补偿装置是一种重要的电力设备，用于管理和调整电力系统中的无功功率。
在现代电力系统中，无功功率是不可避免的，并且可能会导致诸多问题，如电压稳定性下降、效率低下、设备损坏等。
因此，无功补偿装置的性能参数与指标对于电力系统的运行和稳定至关重要。
本文将对无功补偿装置的性能参数与指标进行解读。
一、静态无功补偿装置（SVC）的性能参数与指标1. 静态无功补偿装置的基本性能参数包括无功容量、电压调制范围和响应速度等。
无功容量是指装置能够提供的无功功率大小，通常以千伏安（kVar）为单位。
电压调制范围表示装置能够在电力系统中调整电压的程度，一般以百分比表示。
响应速度是指装置从接收命令到实际调整无功功率所需的时间，常以毫秒（ms）为单位。
2. 静态无功补偿装置的指标包括无功补偿率和功率因数。
无功补偿率是指无功补偿装置所提供的无功功率与系统总无功功率的比值，通常以百分比表示。
功率因数是指电力系统中有功功率与视在功率的比值，它反映了电力系统的运行效率。
在静态无功补偿装置的作用下，功率因数可以得到显著改善，提高电力系统的效率。
二、动态无功补偿装置（DSTATCOM）的性能参数与指标1. 动态无功补偿装置的基本性能参数包括无功容量、电压调制范围、响应速度和谐波抑制能力等。
与静态无功补偿装置相比，动态无功补偿装置的无功容量通常更大，能够提供更高的无功功率。
电压调制范围表示装置对电压进行调整的幅度，响应速度表示调整电压所需的时间，谐波抑制能力表示装置对谐波电压的抑制效果。
2. 动态无功补偿装置的指标包括响应时间、跟踪能力和失控保护等。
响应时间是指装置从接收无功功率调整命令到实际调整所需的时间，它反映了装置的调节速度。
跟踪能力是指装置能否实时跟踪电力系统的无功功率需求。
失控保护是一种安全保护机制，用于防止装置失控或发生故障时对电力系统造成不利影响。
三、无功补偿装置的其他性能参数与指标除了上述提及的性能参数与指标外，还有一些其他的重要参数需要关注。
数控机床的误差分析及补偿方法数控机床的误差分析及补偿方法数控机床的精度是机床性能的一项重要指标，它是影响工件精度的重要因素。
那误差的差源有哪些呢?补偿的方法是什么?YJBYS店铺为你解答如下!数控机床的精度可分为静态精度和动态精度。
静态精度是在不切削的状态下进行检测，它包括机床的几何精度和定位精度两项内容，反映的是机床的原始精度。
而动态精度是指机床在实际切削加工条件下加工的工件所达到的精度。
机床精度的高低是以误差的大小来衡量的。
数控机床的生产者与使用者对数控机床精度要求的侧重点不同，机床生产者要保证工件的加工精度是很困难的，一般只能保证机床出厂时的原始制造精度。
而机床使用者只对数控机床的加工精度感兴趣，追求的是工件加工后的成形精度。
数控机床误差源分析根据对加工精度的影响情况，可将影响数控机床加工精度的误差源分为以下几类。
1)机床的原始制造精度产生的误差。
2)机床的控制系统性能产生的误差。
3)热变形带来的误差。
4)切削力产生的“让刀”误差。
5)机床的振动误差。
6)检测系统的测量误差。
7)外界干扰引起的随机误差。
8)其他误差。
误差补偿方法提高数控机床精度有两条途径：其一是误差预防;其二是误差补偿。
误差预防也称为精度设计，是试图通过设计和制造途径消除可能的误差源。
单纯采用误差预防的方法来提高机床的加工精度是十分困难的，而必须辅以误差补偿的策略。
误差补偿一般是采用“误差建模-检测-补偿”的方法来抵消既存的误差。
误差补偿的类型按其特征可分为实时与非实时误差补偿、硬件补偿与软件补偿和静态补偿与动态补偿。
1)实时与非实时误差补偿如数控机床的闭环位置反馈控制系统，就采用了实时误差补偿技术。
非实时误差补偿其误差的检测与补偿是分离的。
一般来说，非实时误差补偿只能补偿系统误差部分，实时误差补偿不仅补偿系统误差，而且还能补偿相当大的一部分随机误差。
静态误差都广泛采用非实时误差补偿技术，而热变形误差总是采用实时误差补偿。

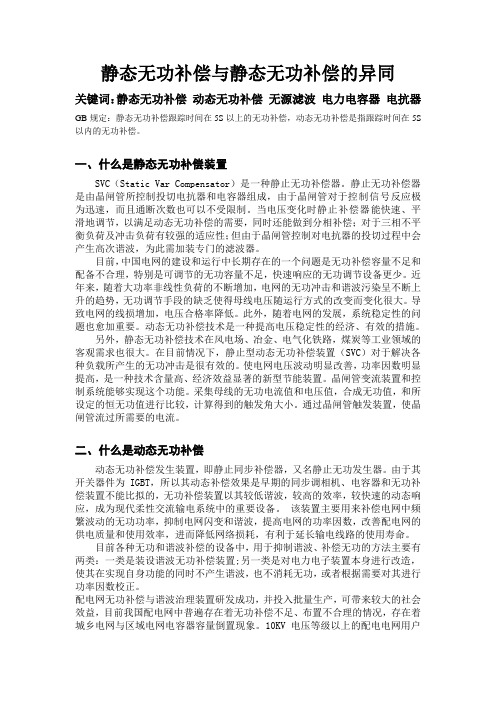

静态无功补偿与静态无功补偿的异同关键词：静态无功补偿动态无功补偿无源滤波电力电容器电抗器GB规定：静态无功补偿跟踪时间在5S以上的无功补偿，动态无功补偿是指跟踪时间在5S 以内的无功补偿。
一、什么是静态无功补偿装置SVC（Static Var Compensator）是一种静止无功补偿器。
静止无功补偿器是由晶闸管所控制投切电抗器和电容器组成，由于晶闸管对于控制信号反应极为迅速，而且通断次数也可以不受限制。
当电压变化时静止补偿器能快速、平滑地调节，以满足动态无功补偿的需要，同时还能做到分相补偿；对于三相不平衡负荷及冲击负荷有较强的适应性；但由于晶闸管控制对电抗器的投切过程中会产生高次谐波，为此需加装专门的滤波器。
目前，中国电网的建设和运行中长期存在的一个问题是无功补偿容量不足和配备不合理，特别是可调节的无功容量不足，快速响应的无功调节设备更少。
近年来，随着大功率非线性负荷的不断增加，电网的无功冲击和谐波污染呈不断上升的趋势，无功调节手段的缺乏使得母线电压随运行方式的改变而变化很大。
导致电网的线损增加，电压合格率降低。
此外，随着电网的发展，系统稳定性的问题也愈加重要。
动态无功补偿技术是一种提高电压稳定性的经济、有效的措施。
另外，静态无功补偿技术在风电场、冶金、电气化铁路，煤炭等工业领域的客观需求也很大。
在目前情况下，静止型动态无功补偿装置（SVC）对于解决各种负载所产生的无功冲击是很有效的。
使电网电压波动明显改善，功率因数明显提高，是一种技术含量高、经济效益显著的新型节能装置。
晶闸管变流装置和控制系统能够实现这个功能。
采集母线的无功电流值和电压值，合成无功值，和所设定的恒无功值进行比较，计算得到的触发角大小。
通过晶闸管触发装置，使晶闸管流过所需要的电流。
二、什么是动态无功补偿动态无功补偿发生装置，即静止同步补偿器，又名静止无功发生器。
由于其开关器件为IGBT，所以其动态补偿效果是早期的同步调相机、电容器和无功补偿装置不能比拟的，无功补偿装置以其较低谐波，较高的效率，较快速的动态响应，成为现代柔性交流输电系统中的重要设备。
无功补偿装置的容量计算与配置无功补偿装置是电能质量管理中的重要组成部分，它能有效地改善电力系统的功率因数，提高系统的稳定性和可靠性。
然而，为了确保无功补偿装置能够正常工作并达到预期的效果，我们需要进行准确的容量计算和合理的配置。
本文将介绍无功补偿装置容量计算的方法，并提供配置建议。
一、容量计算方法无功补偿装置的容量计算一般包括静态无功补偿装置（SVC）和动态无功补偿装置（DSTATCOM）两种情况。
1. 静态无功补偿装置（SVC）SVC主要用于调节电力系统的电压，通过调节无功功率的输入或输出来调整系统的功率因数。
对于SVC的容量计算，通常采用以下步骤：1) 确定需要补偿的无功功率：根据电力系统的需求和特点，确定需要补偿的无功功率大小，一般以kvar（千乏）为单位。
2) 确定电压调整范围：根据系统的电压波动情况和设备的工作范围，确定SVC的电压调整范围。
3) 计算容量：根据实际需求和设备的特性，计算出SVC的容量。
2. 动态无功补偿装置（DSTATCOM）DSTATCOM主要用于响应瞬时电能质量问题，通过快速响应调整无功功率来实现无功补偿。
对于DSTATCOM的容量计算，一般需要考虑以下因素：1) 负荷的类型和特点：不同类型的负荷对无功补偿的需求不同，需要根据负荷的特点来确定DSTATCOM的容量。
2) 系统的瞬变功率需求：瞬态电能质量问题通常由瞬变负荷引起，需要根据系统的瞬变负荷情况来确定DSTATCOM的容量。
3) 响应时间需求：根据系统的响应时间要求，确定DSTATCOM的容量。
二、配置建议无功补偿装置的配置不仅需要考虑装置的容量，还需要考虑安装位置和连接方式等因素。
下面是几点配置建议：1. 安装位置为了最大限度地提高无功补偿装置的效果，应尽可能将其安装在负载附近，减少输电线路的损耗和电压波动，提高无功补偿的效果。
2. 连接方式无功补偿装置一般采用并联方式与电力系统连接，这样可以将无功功率直接注入到负载侧，实现最佳的补偿效果。
无功补偿技术在光伏发电系统中的应用研究随着全球节能减排的呼声不断升级，太阳能光伏发电作为一种清洁可再生能源逐渐得到人们的重视。
然而，在光伏发电系统中，由于太阳能光伏电池的特性，其输出功率通常带有较高的谐波，也会产生一定的无功功率。
这对电网稳定性和电能质量产生了一定的影响。
因此，研究和应用无功补偿技术在光伏发电系统中具有重要意义。
一、无功补偿技术概述无功补偿技术主要包括静态无功补偿和动态无功补偿两种形式。
静态无功补偿主要通过串联或并联的方式来实现负载的无功补偿，常用的装置有静态无功补偿器（SVC）和静态同步补偿器（STATCOM）。
动态无功补偿则通过电容器的接入和断开来补偿负载的无功功率，常用的装置有静态同步补偿器（STATCOM）和动态无功补偿设备（D-STATCOM）。
二、无功补偿技术在光伏发电系统中的应用1. 提高电网稳定性光伏发电系统的无功功率会对电网稳定性造成一定的影响。
通过采用无功补偿技术，可以有效地减小光伏发电系统对电网的影响，提高电网的稳定性。
静态无功补偿器（SVC）和静态同步补偿器（STATCOM）能够根据电网负载的变化，自动调整无功功率输出，从而保持电网的稳定运行。
2. 提高电能质量在光伏发电系统中，由于光伏电池的特性，其输出电流存在一定的谐波成分。
这些谐波成分会影响电网的电能质量。
通过采用无功补偿技术，可以削减光伏发电系统谐波电流的影响，提高电能质量。
动态无功补偿设备（D-STATCOM）能够通过快速调节电容器的接入和断开，实现对谐波电流的滤波和补偿。
3. 提高光伏发电系统的功率因数光伏发电系统的功率因数是衡量其电能利用率的重要指标之一。
通过采用无功补偿技术，可以提高光伏发电系统的功率因数，降低无功功率的损耗，提高系统的电能利用效率。
静态无功补偿器（SVC）和静态同步补偿器（STATCOM）能够有效地调整系统的无功功率，使其接近单位功率因数。
4. 提高光伏发电系统的有功功率输出光伏发电系统的有功功率输出受到光照强度和温度等因素的影响。
无功补偿的补偿方式是什么有哪些优缺点无功补偿技术是电力系统中的一种重要的电力调节技术，可有效改善电力系统的稳定性和可靠性，降低电力系统的损耗和运行成本，提高电力系统的利用效率。
无功补偿的目的是补偿电路中的无功功率，并保持电路的功率因数稳定在一个合适的范围内。
无功补偿的补偿方式有很多种，不同的补偿方式具有不同的优缺点。
1.调节变压器调节变压器是一种改变变压器磁通，在变压器一侧引起电压波动，从而达到调节电路无功功率的目的。
调节变压器可以分为静态和动态两种类型。
静态调节变压器利用变压器的磁性饱和特性，在变压器磁导率变化的范围内，改变变压器的磁通密度，从而实现无功功率的调节。
动态调节变压器则利用高速开关器件控制变压器的二次侧绕组的磁通，从而实现无功功率的动态调节。
调节变压器的优点是调节速度快，响应时间短，但缺点是设备成本高、功率密度小、效率低。
2.电容器电容器作为一种常见的无功补偿设备，具有成本低、体积小、功率密度大、补偿效果好等优点。
电容器的补偿原理是在电路中并联一定的电容器，引入一定的无功电流，使得总无功功率为零，从而改善功率因数。
电容器可以分为固定电容器、针对电力系统中的变化而设计的自动无功补偿装置、可调节型电容器等三种类型。
固定电容器补偿效果稳定，但仅适用于负载功率变化较小的情况；自动无功补偿装置与可调节型电容器适用范围更广，可以根据负载变化动态调整电容器的补偿容量，保证电路的功率因数始终保持在合适的范围内，但设备成本较高，需要考虑调节过程中引起振荡等问题。
3.电抗器电抗器也是一种常见的无功补偿设备，其应用范围广泛，适用于配电系统、变电站、发电厂的无功补偿。
电抗器的补偿原理是串联一个适当的电感器，引入一定的无功电流，使得总无功功率为零，从而改善功率因数。
电抗器可以分为固定电抗器、切换电抗器和可调节电抗器等三种类型。
固定电抗器结构简单、成本低、补偿效果稳定，但只能对固定负载进行补偿；切换电抗器可以根据负载变化动态调整电抗器的补偿容量，但在切换时会引起瞬间开路，造成电压波动，被限制在单独电路中应用；可调节电抗器具有容量变化范围大，补偿效果好等优点，但设备总成本高、容量较大的可调节电抗器动态调整相对比较慢。
补偿电容的工作原理补偿电容是一种用于电力系统中的电力补偿设备，用于改善电力系统中的功率因数。
它通过在电力系统中引入一个电容回路来补偿感性负载导致的功率因数下降，从而提高电力系统的效率和稳定性。
补偿电容的工作原理可以归纳为以下几个方面：1.功率因数及其影响：功率因数是指电力系统的有用功率与视在功率之比，表示了电力系统中有用功率的利用效率。
当电路中存在感性负载（例如电动机）时，由于感性负载的特性，会导致电流滞后电压，从而降低功率因数。
功率因数下降会导致电力系统中潜在的能量浪费和电压损耗。
2.补偿电容的电路原理：补偿电容通过与感性负载并联的方式，在电路中引入一个电容回路。
当这个电容回路被连接到电力系统中时，它会产生一个同感性负载电流相同、但相位相反的电流。
这个电流与感性负载电流相互抵消，从而减少感性负载电流的滞后性，提高功率因数。
补偿电容的容值可以根据感性负载性质和系统需求进行调整。
3.补偿电容的工作模式：补偿电容可以采用静态和动态两种工作模式。
静态补偿电容是一种恒定容值的补偿装置，通过并联方式连接到电力系统中，补偿功率因数的作用是稳定且持久的。
动态补偿电容是一种可以根据电力系统需求调整容值的装置，通过检测电力系统的功率因数并调整电容容值，以实现实时的功率因数补偿。
4.补偿电容的控制策略：补偿电容的控制策略是通过监测电力系统的功率因数并根据设定值进行调节。
当功率因数低于设定值时，补偿电容会被启动，调整电容容值并将补偿电流注入电力系统中。
一旦功率因数达到设定值，补偿电容会被停止，以避免过补偿的现象。
5.补偿电容的应用：补偿电容在电力系统中具有广泛的应用。
它可以用于电网系统、输电线路、电动机驱动系统等，用于改善功率因数，降低潜在的能量损失和降低电网负载。
此外，补偿电容还可以帮助减少电力系统中的电流谐波，提高系统的稳定性和可靠性。
总结起来，补偿电容通过在电力系统中引入一个与感性负载并联的电容回路，通过注入与感性负载电流相反的电流来实现功率因数的补偿。
无功功率补偿原理引言无功功率补偿是电力系统中的重要内容，它是通过对电路中的电容器和电感器进行合理配置，以实现电路的功率因数校正，提高电能利用率。
本文将深入探讨无功功率补偿的原理、应用和优势。
无功功率补偿的概念及意义无功功率是指电路中产生的不能转化为有用功的功率，它主要表现为电流与电压之间的相位差。
无功功率补偿则是通过调整电路中的无功元件，将无功功率降到最低，以提高电路的功率因数。
无功功率补偿对电力系统具有重要意义。
首先，它能够提高电能利用率，减少无效能的消耗，降低供电成本。
其次，无功功率补偿可以改善电网的稳定性，提高电能质量，减少电路中的电压波动和电流谐波。
同时，无功功率补偿还能够减少线损，改善电网的输电能力。
无功功率补偿的原理无功功率的产生主要源于电感和电容。
电感在电流变化时产生反电动势，电容在电压变化时储存和释放能量。
通过合适地配置电容和电感器，可以消去或减少电路中的无功功率，实现无功功率补偿。
无功功率补偿的原理有两种常用方法：静态无功补偿和动态无功补偿。
静态无功补偿静态无功补偿是通过接入电容器或电感器来补偿电路中的无功功率。
电容器的接入可以提供无功功率，从而提高功率因数；电感器的接入则可以吸收无功功率，降低功率因数。
静态无功补偿的关键是合理选择补偿容量和电路拓扑。
常见的静态无功补偿装置有串联电容补偿、并联电容补偿和串联电抗补偿等。
串联电容补偿器主要用于提高低电压电网的供电能力，降低线路电压的损失。
并联电容补偿器则主要用于提高电力系统的功率因数，减少电网的失真。
而串联电抗补偿器则主要用于抑制电网中的电动势振荡，提高电能质量。
动态无功补偿动态无功补偿则是通过电力电子器件和控制系统来实现，其主要原理是通过适时控制电流和电压的相位关系，调整电路中的无功功率。
动态无功补偿的核心是采用逆变器和电容器、电感器等无功元件的组合。
逆变器能够将直流电能转为交流电能，并且可以通过调节开关管的开通和关断实现对电流和电压的相位控制。
无功补偿的意义及原理无功补偿是指在电力系统中对电力无功进行调节，使功率因数接近1，以改善电力系统的运行稳定性和提高能源利用率的技术措施。
无功补偿的意义在于解决电力系统中的无功问题，提高电力系统的能效和电压质量。
在电力系统中，对电器设备或系统供电时，除了需提供有功电能外，还需提供无功电能。
无功电能是指在电力系统中由于电抗器、电容器等被动元件的存在而形成的交流电网络上的电枢电能。
由于无功电能不能直接用于输出功率，而且它会导致电压下降、电流不平衡和电压波动等问题，因此需要对无功电能进行补偿。
静态无功补偿是通过静态无功补偿装置，如电容补偿装置和电抗补偿装置，在电网和用电设备之间进行补偿。
电容补偿装置通常用于消耗过剩的无功功率，提高功率因数，而电抗补偿装置则用于提供缺少的无功功率，稳定电压质量。
静态无功补偿主要通过改变电网电压的相对相位角来控制无功功率的流动，以实现无功功率的平衡。
动态无功补偿则是通过电力电子器件和控制系统，如静止无功发生器（STATCOM）和柔性直流输电系统（FACTS）来进行无功补偿。
动态无功补偿可以实时调整无功功率的流动，快速响应系统的无功需求，并提供灵活、准确的无功补偿能力。
它能够提高电力系统的稳定性，调节系统的电压和频率。
1.改善电力系统的能效：通过补偿无功功率，提高电力系统的功率因数，减少了电网输送电力所需的电流和电压的大小，降低了输电损耗，提高了能源的有效利用率。
2.提高电网的稳定性：电力系统中的无功问题会导致电压的下降、电流的不平衡和电压波动等问题，影响电力系统的运行稳定性。
通过无功补偿，可以有效控制电力系统的电压和电流，提高电网的稳定性。
3.改善电压质量：无功补偿可以减少电网中的短路容量，提高电网的电压质量，并减少电力系统中的谐波和电磁干扰，保证各类电器设备的正常运行。
4.优化电力系统的经济效益：通过无功补偿，可以减少电力系统中的无功功率的流动，降低了系统的负荷损失，提高了电力系统的运行效率和经济效益。
自动化控制系统中的无功补偿摘要：在自动化控制系统中，无功补偿是一个关键的技术环节，对于提升电力系统的稳定性和效率具有不可或缺的作用。
随着现代工业的发展，电力系统的规模和复杂性不断增加，对无功补偿技术的要求也越来越高。
因此，深入研究无功补偿技术在自动化控制系统中的应用，对于推动电力系统的智能化、高效化运行具有重要意义。
关键词：自动化控制系统；无功补偿；分析一、无功补偿技术概述1.1 无功补偿技术的原理与分类无功补偿技术的原理主要基于电力系统中无功功率的平衡。
在电力系统中，无功功率主要用于建立和维护磁场，使电机、变压器等设备能够正常运行。
然而，由于电力系统中存在大量的感性负载，它们会消耗大量的无功功率，导致电压波动、功率因数降低等问题。
无功补偿技术的核心思想是通过在系统中加入适当的无功电源，以提供足够的无功功率，从而维持系统的无功平衡。
无功补偿技术可以分为静态补偿和动态补偿两大类。
静态补偿主要采用固定电容器、电感器等设备，通过手动或自动投切来提供或吸收无功功率。
这种补偿方式适用于负载变化不大、对响应速度要求不高的场合。
而动态补偿则采用更为先进的电力电子设备，如静止无功补偿器（SVC）和静止无功发生器（SVG）等，它们能够实时检测系统的无功需求，并快速提供或吸收相应的无功功率，以满足系统对无功功率的动态需求。
据IEEE（电气电子工程师协会）的研究报告指出，适当的无功补偿可以显著提高电力系统的功率因数，降低线路损耗，提高电压质量。
例如，在一个典型的工业配电系统中，通过采用动态无功补偿技术，功率因数可以从0.8提高到0.95以上，线路损耗可以降低约20%，这不仅有助于节约能源，还可以提高设备的运行效率和使用寿命。
此外，无功补偿技术还可以与自动化控制系统相结合，实现更为智能和高效的能源管理。
通过实时监测系统的无功需求和电压质量，自动化控制系统可以自动调整无功补偿设备的运行状态，以维持系统的无功平衡和电压稳定。
无功补偿的工作原理
无功补偿是一种电力系统中常用的技术手段，用于改善功率因数，提高电能利用效率。
它的工作原理基于以下几个方面：
1. 无功电力的发生与补偿：电力系统中存在着有功功率和无功功率。
有功功率是电能的实际转换和利用，而无功功率主要由电感和电容元件引起的电流滞后或者超前性质导致。
无功补偿的工作原理就是通过合理的设计和调节电容器和电感器的电流大小和相位，以达到补偿无功功率的目的。
2. 电力系统的功率因数：功率因数是衡量电能利用效率的重要指标。
功率因数的定义是有功功率和视在功率的比值。
当功率因数接近1时，表示电能的利用效率高；而功率因数较小则表示有较大的无功功率存在，电能利用效率较低。
因此，无功补偿的工作原理就是通过调节合适的电容器和电感器补偿无功功率，从而提高功率因数。
3. 无功补偿的方式：无功补偿可以采用静态补偿和动态补偿两种方式。
静态补偿主要通过电容器和电感器与电力系统并联或串联连接实现，以消除或减小无功功率；动态补偿则是通过控制设备实时监测电力系统的无功功率，通过任意选择电容或电感并且通过控制电容电流和电感电流的方式实现。
总结起来，无功补偿的工作原理是通过调节电容器和电感器的电流大小和相位，或者控制设备实时监测和调整电容器和电感器的电流，以消除或减小电力系统中的无功功率，从而提高功率因数，提高电能利用效率。
补偿原理及其应用课件补偿原理及其应用一、补偿原理概述补偿原理是指在系统中引入补偿元件，通过补偿元件的作用，可以对系统的输出进行补偿，以达到所期望的输出。
补偿原理的核心思想是通过调整系统的动态和静态性能来消除系统的误差，提高系统的稳定性和响应速度。
二、补偿原理的分类1. 静态补偿：静态补偿是指对于系统的输入误差，通过引入一定的补偿元件来消除误差，使系统的输出达到期望值。
常见的静态补偿原理包括比例补偿、积分补偿和微分补偿等。
比例补偿是通过乘以一个比例系数，将输入误差放大或缩小，从而将误差传递到系统的输出端，使输出误差与输入误差成比例。
比例补偿的优点是简单、易于实现，但是对于恒定误差无法消除。
积分补偿是通过积分输入误差的面积，来消除系统的恒定误差。
积分补偿的优点是可以完全消除恒定误差，但是对于短时间内的快速变化误差响应较慢。
微分补偿是通过对输入误差的微分，来消除系统输出的瞬时误差，提高系统的响应速度。
微分补偿的优点是能够迅速响应系统的变化，但是对于系统噪声的干扰敏感。
2. 动态补偿：动态补偿是指通过引入一定的动态元件，对系统的传递函数进行改变，从而实现对系统频率响应的调整和优化。
常见的动态补偿原理包括前向补偿、后向补偿和双向补偿等。
前向补偿是通过在系统输入端引入一个传递函数，来提前补偿系统对输入信号的响应，从而达到系统输出的理想效果。
前向补偿的优点是能够快速响应系统输入的变化，但是对于系统噪声的抑制效果较差。
后向补偿是通过在系统反馈环路中引入一个传递函数，来提前补偿系统的输出误差，从而减小系统的稳态误差。
后向补偿的优点是稳态误差较小，但是对于系统的快速响应较慢。
双向补偿是同时引入前向补偿和后向补偿，通过前向补偿提高系统的响应速度，通过后向补偿降低系统的稳态误差。
三、补偿原理的应用补偿原理在自动控制系统中得到了广泛的应用，以下列举几种常见的应用场景。
1. 温度控制系统：在温度控制系统中，可以采用比例补偿来提高系统对温度误差的响应速度，通过积分补偿来消除系统稳态误差，通过微分补偿来提高系统的稳定性。
电容柜共补分补开关选择，过补偿欠补偿一，三相共补电容器柜取样电流电流互感器可选一只取样电流互感器就可以了，电容器的进线柜有三个测量电流互感器和一个取样电流互感器，三相共补就是柜子中没有分补，若是分补或共补的柜子，取样电流互感器就需要3只电流互感器，共补就是三相一起补偿，分补就是每一相分开补偿，它补偿的更精准，不如，A相B相C相，A相缺30乏，那就把A相投上去，A相的无功补偿就补上取了二，复合开关的选型应注意其本题是否自带保护开关复合开关和晶闸管投切的区别，复合开关符号旁带接触器触点符号，复合开关里面既有晶闸管，还有用接触器。
三，根据规范要求选择计算开关刀开关，刀熔开关，分支熔断器，断路器，接触器，复合开关，晶闸管开关，和连接线按实际电流的1.65倍选择开关。
例如是30千乏的电容I=30/(1.732x0.4)(0.4KV的电容)，I=43.3A总额定电流x1.65=刀开关的额定电流总容量额定电流x1.65=分支熔断器，接触器，复合开关，晶闸管开关额定电流四，电容器柜每个回路电容器容量的分配，比如一台需补偿200Kvar的电容器柜补偿电容器的容量可为，4x50Kvar或10x20Kvar，两种补偿虽都能达到补偿的目的，但是第二种补偿更为精准一些，不足之处是价钱较高，第一种补偿虽然价钱比第二种低，但是每投切一次电容器补偿过大，容易造成补偿震荡。
五，电容器是发热元器件，应注意电容器柜的通风散热问题，最好每台电容器柜装设排热风机，另外电容器安装距离应大于30mm，容量越大，距离应相应增加。
电容器间距最少是70mm，排间距离是100mm，电容器底部，屋外距地面最少300mm屋内距地面最少200mm，框台架顶部至屋内顶部净距最少1000mm六，普通补偿电容器柜选取电容器的额定电压可以和系统的额定电压一致，若谐波比较大或串入的有电抗器的电容柜，则电容器的额定电压应加大。
0.4KV和0.45KV电容器的价格都差不多。
动态补偿与静态补偿
在我们的供配电系统当中，无功功率对供配电系统和负载的安全、有效的运行，是非常重要的。
在电力系统中，大部分变电设备和用电设备的阻抗是感性的，也就意味着它们需要消耗无功功率，很显然，这些无功功率通过供电系统由发电机提供并且通过长距离的传送是非常不合理的，在大容量的系统中也是不可能的，所以，合理的方法就是在需要无功功率的地方向系统提供无功，即我们平时所说的无功补偿。
无功补偿在系统中是必不可少的，它的主要作用是提高供配电系统的功率因数，从而提高输电设备和变电设备的利用率，提高用电效率，降低用电成本；另外，在长距离输电线路中，在合适的地点加装动态无功补偿装置，还可以改善输电系统的稳定性，提高输电能力，稳定受电端及电网的电压。
产生无功功率的方法有三种：
1、早期的典型代表为同步调相机，体积庞大造价高，已渐渐淘汰；
2、第二种是并联电容器的方法，主要的优点是成本低，易于安装使用，但是需要根据系统可能存在谐波等电能质量问题，根据不同用户的供电情况、负荷情况、电压等级等条件，进行设计；
串联电抗器的电容器补偿装置是提高功率因数Z广泛的一种方式，当用户系统负荷为连续性生产，负载变化率不高时，一般建议采用FC的固定补偿方式，也可以采用由接触器控制的分步投切的自动补偿方式（例如50kvar、100kvar、200kvar、600…），这个对于中压、低压供配电系统都适用；主要应用在大部分的用电场所，石油化工、水处理、公共建筑、水泥、造纸等。
当负荷变化较快，或者为冲击性负荷时，需要快速补偿，例如橡胶行业的密炼机，通常在1-2分钟内系统对于无功功率的需求从0kvar上升至1500kvar，然后又下降至0kvar。
但是由于一般的无功自动补偿系统所采用的电容器，从运行状态断开，退出电网后，在电容器的两极之间存有残压，残压的大小无法预知，需要1-3分钟的放电时间，所以再次投入电网的间隔至少要等到残压通过电容器内部的放电电阻消耗至50V以下时才能进行第二次投入使用，所以无法做到快速响应；
另外，由于系统存在大量谐波，由电容器串联电抗器组成的LC调谐式滤波补偿装置需要大容量的投入来保证电容器的安全，但是同时也有可能造成系统过度补偿，呈容性；于是，也就有了通常所说的静止功补偿装置：（SVC---Static Var Compensator）诞生了，其典型的SVC代表是由TCR（Thyristor Controlled Reactor）+FC（Fixed Capacitor）组成的，即晶闸管控制电抗器+固定电容器组（通常需要串联一定比例的电抗器），静止无功补偿装置的重要性是它能够通过调节TCR中晶闸管的触发延迟角来连续调节补偿装置的无功功率；SVC这种补偿形式目前主要在中高压配电系统中应用，对于负载容量大、谐波问题严重、冲击性负荷、负载变化率高的场合特别适用，例如钢厂、橡胶、有色冶金、金属加工、高铁等；
除了SVC，还有TSC（Thyristor Switch Capacitor），即晶闸管投切的电容器组，采用晶闸管来代替接触器的快速投切方式，主要使用在低压配电系统，例如焊接设备特别多的汽车制造、造船、机械加工等；MCR（Magnetic Controlled Reactor）即磁阀式可控电抗器，通常与FC配合使用。
3、目前随着电力电子技术的发展，特别是高电压等级的IGBT电子元器件的出现和控制技术的提高，还有另外一种有别于传统的以电容器、电抗器为基础元器件的无功功率源，就是SVG（Static Var Generator），即静止无功发生器，它是一种无功电流源，通过PWM 脉宽调制控制技术，使其发出无功功率，呈容性；或者吸收无功功率，呈感性。
SVG由于没有大量使用电容器和采用桥式变流电路的多重化技术、多电平技术或PWM技术来进行处理，所以不需要考虑传统的SVC装置中需要考虑的自身产生的谐波；同时不需要使用时对系统中的阻抗进行计算。
同时，相较于SVC，SVG还有体积小、能更加快速的连续动态平滑的调节无功功率的优点。
但由于目前功率器件的价格高昂，SVG的容量不能做的很大，装置的价格也较高，目前对于系统容量较小，对快速动态响应要求高，特别是有双向无功补偿要求的客户比较适合。
但是，随着SVG技术的发展，大功率电力电子器件的成本降低，SVG在将来有取代SVC的发展前景，目前，SVG+TSC（低压）或SVG+FC（中压）的方式，被越来越多的用户接受，在各行各业得到了应用。
通过以上对于各种无功补偿装置的描述，我们不难看出，固定补偿指的是FC，即补偿的电容器组不能随着系统负载变化来增加或者减少补偿容量；自动补偿指的是接触器投切的电容器组或者是晶闸管投切的电容器组TSC，它可以通过功率因数补偿控制器根据系统的无功需求来进行自动调节，但是自动调节是台阶式的，按照一定的步长进行，不能连续的
无极的进行；而无功功率动态补偿装置，指的是SVC、SVG等静止型无功补偿装置，所谓的静止型，指的是相对与自动补偿装置里的开关动作器件，SVC、SVG使用时没有开关器件动作。
但是目前在用户心目中，由于TSC中的晶闸管开关也是没有开关动作并且响应速度较快，有时也称TSC为动态补偿设备。
对于最终的使用方，建议根据自己的负荷特点，选择适合自己的补偿控制方式，而不是盲目的使用高科技的产品。
反观之，无论使用何种技术的产品，内部采用的元器件尤为重要，因为最终的装置运行，控制技术是一方面，另一方面，器件的高品质也是实现安全、有效运行的必要条件。
