红外成像系统

红外成像方案红外成像技术是一种利用红外辐射进行成像的技术，它在各个领域都有着广泛的应用，如军事、医疗、安防等。

本文将探讨红外成像方案在不同领域的应用以及其原理和优势。

第一部分：军事领域中的在军事领域，红外成像技术被广泛应用于侦察、测距、导航等方面。

通过红外成像装置，可以探测远距离目标，提高战场的控制力和战场意识。

红外成像方案在坦克、战斗机、导弹等武器系统中被广泛应用，能够为作战指挥员提供重要的战场信息。

第二部分：医疗领域中的在医疗领域，红外成像技术也得到了广泛应用。

例如，红外成像可以通过测量人体表面的红外辐射来检测体温，对于发烧等体温异常的诊断有着重要的作用。

此外，在乳腺癌等疾病的早期筛查中，红外成像也能够提供良好的辅助诊断手段。

通过对患者进行红外成像扫描，可以及早发现异常的热点区域，从而提高治疗效果。

第三部分：安防领域中的在安防领域，红外成像技术被广泛应用于监控系统中，可以在黑暗环境下实现对目标的有效监测。

红外摄像机通过接收目标的红外辐射，将其转化为可见图像，从而实现监控目标的识别和跟踪。

与传统的监控摄像机相比，红外摄像机具备良好的低照度性能和暗光增强功能，适用于各种复杂的环境条件。

第四部分：红外成像方案的原理和优势红外成像技术的原理是基于物体表面的红外辐射，通过红外传感器将其转化为电信号，再经过处理和显示，形成红外图像。

相比于可见光成像技术，红外成像技术具有以下几个优势：1. 不受照明条件限制：红外成像技术可以在完全黑暗的环境下实现成像，这使得它在夜间作战、远程监测等方面具备独特的优势。

2. 温度探测能力：红外成像可以通过测量物体表面的红外辐射来判断其温度分布，这在医疗、工业检测等领域有着广泛的应用。

3. 显示人工、智能结合：红外图像可以通过图像处理和分析算法进行进一步的处理，实现目标的识别、跟踪和分析。

这使得红外成像技术在军事、医疗和安防等领域的应用更为广泛。

总结：红外成像方案在军事、医疗和安防领域中具有广泛的应用，并且在不同领域中都有其独特的优势。

红外线成像仪有啥用途红外线成像仪是一种能够感测和捕捉红外线辐射的设备，它可以将红外线辐射转化为可见图像或视频，用于检测和观察人眼无法直接看到的红外线辐射情况。

红外线成像仪在很多领域中都有广泛的应用，下面将详细介绍其具体用途。

1. 军事军备领域：红外线成像仪广泛应用于军事领域，用于夜视、目标探测、监测和导航等方面。

红外线成像仪在军事侦查中发挥了重要作用，可实现对敌方目标进行远程探测和监测，有助于提前发现潜在威胁。

同时，红外线成像仪还用于飞机及导弹的导航系统，提高了其在夜间及恶劣天气条件下的作战能力。

2. 安全监控领域：红外线成像仪在安防监控领域中有着重要的地位。

它可以透过烟雾、灰尘或黑暗等环境，实时捕捉人体的红外线辐射，用于监测人员活动、警戒和预防犯罪。

红外线成像仪可以在黑暗或低光环境中提供清晰的图像，为安防工作提供有效的辅助手段。

3. 工业检测领域：红外线成像仪在工业检测中具有广泛应用，如电力设备、机械设备、化工装置等。

红外线成像仪可以实时检测设备的热量分布、热耗损和异常情况，从而可提前发现故障并采取相应的措施。

在工业生产过程中，红外线成像仪还可以用于热分析、温度监测和质量控制等方面，提高产品质量和生产效率。

4. 医疗保健领域：红外线成像仪在医疗保健中有着重要的应用。

它可以用于疾病诊断、体温测量、皮肤病检测等方面。

例如，在临床中可以使用红外线成像仪检测体表皮肤温度，从而判断人体的健康状况或者诊断疾病。

此外，红外线成像仪还可以用于体温检测仪器的制造和使用，提高了体温测量的准确性和便利性。

5. 建筑工程领域：红外线成像仪可以用于建筑工程中的能源管理、热漏检测等方面。

通过使用红外线成像仪，可以快速、准确地检测建筑物的热量分布情况，发现建筑物的隐患和热漏点，从而优化建筑的能源利用效率，提高建筑物的节能性能。

6. 生命科学研究领域：红外线成像仪在生命科学研究中起着重要的作用。

例如，科学家可以利用红外线成像仪观察动物或人体在不同情况下的热量分布和代谢情况，了解其生理状态和健康状况。

红外光学系统成像分析与优化在现代军事、工业、医学等领域中，红外成像技术已经得到了广泛的应用。

红外成像技术可以通过检测目标物体在红外辐射区域中的辐射能量变化，来获取目标物体的信息，具有不受光照限制、探测距离远、具有隐蔽性等优点。

红外光学系统是红外成像技术的载体，因此如何优化红外光学系统的成像质量，是红外成像技术研究中非常重要的问题。

一、红外光学系统成像原理红外光学系统是由红外透镜、红外探测器、红外滤光片等部分组成。

当被测物体所辐射的红外线射向红外透镜时，会通过透镜聚焦成像在红外探测器上，红外探测器会对红外物体辐射进行探测并将其转化成电信号，通过信号处理后将其转化成图像信号，从而实现对红外物体的成像。

在红外成像中，透镜的选择和设计成为影响成像质量的关键。

透镜的质量和焦距可以影响红外成像的分辨率和透镜的成像能力，因此要根据具体情况选择合适的透镜材料和设计。

同时，光机系统中还需要加入红外滤光镜，其作用是阻挡不同波长的红外光线，避免零件发热和热噪声干扰，同时也可以加强对红外辐射的探测和成像。

二、红外光学系统成像质量分析在红外成像技术中，分辨率是反映成像质量的一个非常重要的指标。

分辨率是指被测物体在红外成像中的最小可辨别细节，英语中称之为Modulation Transfer Function(简称MTF)，是评估系统性能的重要指标。

且MTF曲线是描述成像质量一个具有详细的曲线，可以从理论和实验两方面描述成像质量表现情况。

同时，噪声也是影响红外光学系统成像质量的因素之一。

在红外成像中，一些光学仪器和检测器将会发射高斯噪音，这些噪音会影响系统成像的信号质量，导致成像质量不可靠，因此在实际应用中还需要采用抑制系统噪声，以提高系统成像的性能。

三、红外光学系统成像优化策略在红外光学系统中，优化透镜传递函数、优化光学系统结构等是提高成像质量的重要策略之一。

优化透镜传递函数时，需采用透镜各个面的形状、曲率、孔径、玻璃材料等参数来构建一种最优化的传递函数，以达到最佳成像效果。

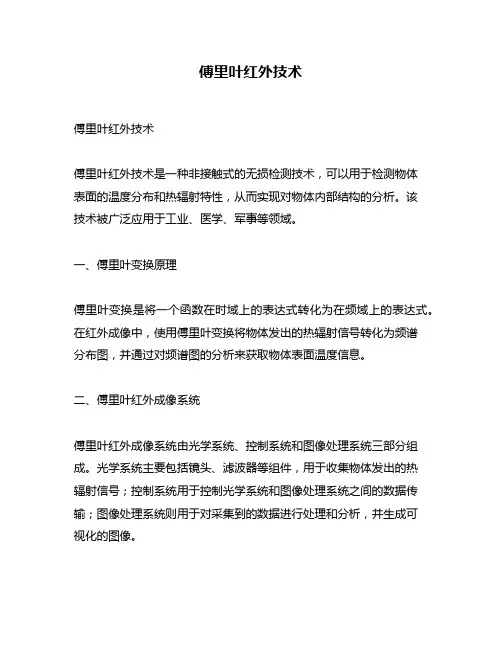

傅里叶红外技术
傅里叶红外技术
傅里叶红外技术是一种非接触式的无损检测技术，可以用于检测物体
表面的温度分布和热辐射特性，从而实现对物体内部结构的分析。

该
技术被广泛应用于工业、医学、军事等领域。

一、傅里叶变换原理
傅里叶变换是将一个函数在时域上的表达式转化为在频域上的表达式。

在红外成像中，使用傅里叶变换将物体发出的热辐射信号转化为频谱
分布图，并通过对频谱图的分析来获取物体表面温度信息。

二、傅里叶红外成像系统
傅里叶红外成像系统由光学系统、控制系统和图像处理系统三部分组成。

光学系统主要包括镜头、滤波器等组件，用于收集物体发出的热
辐射信号；控制系统用于控制光学系统和图像处理系统之间的数据传输；图像处理系统则用于对采集到的数据进行处理和分析，并生成可
视化的图像。

三、傅里叶红外成像应用
1. 工业领域：傅里叶红外技术可以用于检测机械设备的热损伤和热泄漏问题，从而提高设备的可靠性和安全性。

2. 医学领域：傅里叶红外技术可以用于检测人体表面温度分布，从而诊断疾病和监测身体健康状态。

3. 军事领域：傅里叶红外技术可以用于探测敌方目标的热辐射信号，从而实现对目标位置和状态的追踪和识别。

四、傅里叶红外技术发展趋势
随着科学技术的不断进步，傅里叶红外技术也在不断发展。

未来，该技术将更加智能化、高效化和精准化。

例如，通过结合人工智能等先进技术，可以实现对大规模数据的自动处理和分析，并快速准确地生成成像结果。

总之，傅里叶红外技术是一种非常有前景的无损检测技术，在未来的工业、医学、军事等领域将有着广泛应用。

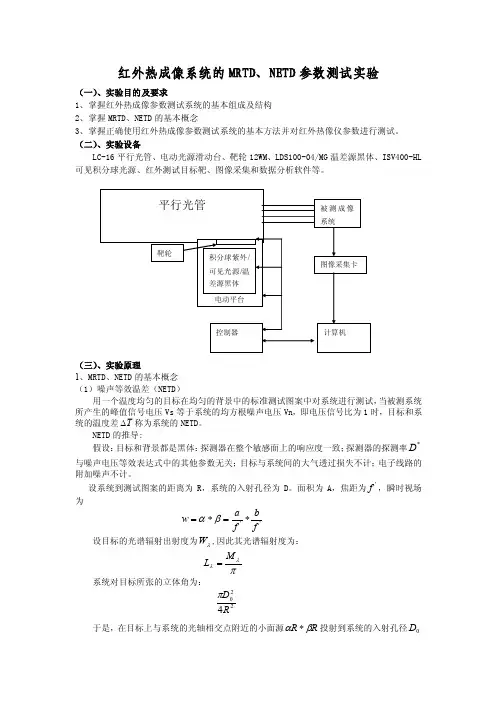

红外热成像系统的MRTD 、NETD 参数测试实验（一）、实验目的及要求1、掌握红外热成像参数测试系统的基本组成及结构2、掌握MRTD 、NETD 的基本概念3、掌握正确使用红外热成像参数测试系统的基本方法并对红外热像仪参数进行测试。

（二）、实验设备 LC-16平行光管、电动光源滑动台、靶轮12WM 、LDS100-04/MG 温差源黑体、ISV400-HL 可见积分球光源、红外测试目标靶、图像采集和数据分析软件等。

（三）、实验原理1、MRTD 、NETD 的基本概念 （1）噪声等效温差（NETD ）用一个温度均匀的目标在均匀的背景中的标准测试图案中对系统进行测试，当被测系统所产生的峰值信号电压Vs 等于系统的均方根噪声电压Vn ，即电压信号比为1时，目标和系统的温度差T ∆称为系统的NETD 。

NETD 的推导:假设：目标和背景都是黑体：探测器在整个敏感面上的响应度一致；探测器的探测率*D 与噪声电压等效表达式中的其他参数无关；目标与系统间的大气透过损失不计；电子线路的附加噪声不计。

设系统到测试图案的距离为R ，系统的入射孔径为D 。

面积为A ，焦距为'f ，瞬时视场为''f b f a w *=*=βα 设目标的光谱辐射出射度为λW ,因此其光谱辐射度为：πλλM L =系统对目标所张的立体角为：2204R D π于是，在目标上与系统的光轴相交点附近的小面源R R βα*投射到系统的入射孔径0D处的光谱辐射功率：αβαβλλλ42'D M R L P =*= 而探测器接收到的来自上述小面源的光谱辐射功率为()λαβτλτλλλ02'04)(D M P P ==因此到达热成像探测器上的光谱辐射功率随目标温度的变化率为()TM D T P ∂∂=∂∂λλλταβ0204 而探测器输出的信号电压随目标温度的变化率是()TM D T V S ∂∂=∂∂λλλταβ0204 其中，λR 为探测器的光谱电压响应度 因为f ab D V R n ∆=*λλ 所以 ()T M D fab D V T V n S ∂∂∆=∂∂*λλλλταβ0204 其中*λD 为探测器的管够比探测率；n V 为被测系统的噪声电压的均方根值；a 、b 为探测器的尺寸；f ∆为测试电路的噪声等效带宽。

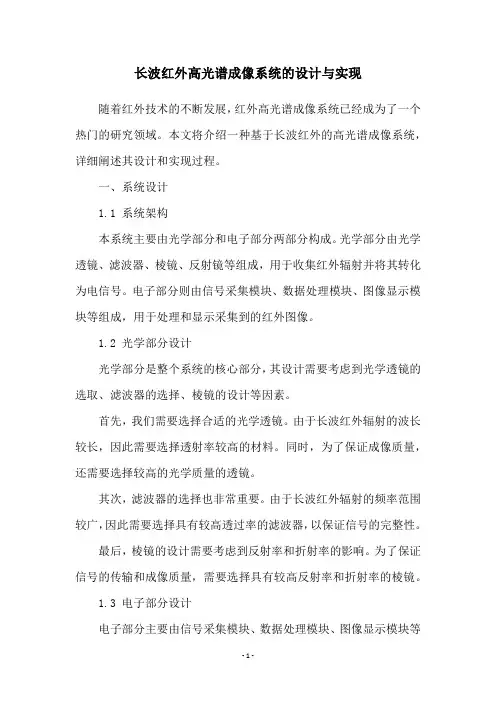

长波红外高光谱成像系统的设计与实现随着红外技术的不断发展，红外高光谱成像系统已经成为了一个热门的研究领域。

本文将介绍一种基于长波红外的高光谱成像系统，详细阐述其设计和实现过程。

一、系统设计1.1 系统架构本系统主要由光学部分和电子部分两部分构成。

光学部分由光学透镜、滤波器、棱镜、反射镜等组成，用于收集红外辐射并将其转化为电信号。

电子部分则由信号采集模块、数据处理模块、图像显示模块等组成，用于处理和显示采集到的红外图像。

1.2 光学部分设计光学部分是整个系统的核心部分，其设计需要考虑到光学透镜的选取、滤波器的选择、棱镜的设计等因素。

首先，我们需要选择合适的光学透镜。

由于长波红外辐射的波长较长，因此需要选择透射率较高的材料。

同时，为了保证成像质量，还需要选择较高的光学质量的透镜。

其次，滤波器的选择也非常重要。

由于长波红外辐射的频率范围较广，因此需要选择具有较高透过率的滤波器，以保证信号的完整性。

最后，棱镜的设计需要考虑到反射率和折射率的影响。

为了保证信号的传输和成像质量，需要选择具有较高反射率和折射率的棱镜。

1.3 电子部分设计电子部分主要由信号采集模块、数据处理模块、图像显示模块等组成。

其中，信号采集模块需要选择具有高灵敏度和高分辨率的传感器，以保证信号的准确采集。

数据处理模块需要选择高性能的处理器和存储器，以保证数据处理的速度和准确性。

图像显示模块需要选择具有高分辨率和高色彩还原度的显示器，以保证图像的清晰度和真实性。

二、系统实现2.1 光学部分实现光学部分的实现需要进行光学系统的调试和优化。

首先，需要对光学系统进行精确的定位和调整，以保证光学系统的稳定性和成像质量。

其次，需要进行滤波器的筛选和棱镜的设计，以保证信号的传输和成像质量。

2.2 电子部分实现电子部分的实现主要包括信号采集模块、数据处理模块和图像显示模块的设计和实现。

首先，需要选择合适的传感器，并进行精确的信号采集和处理。

其次，需要进行数据处理和存储，以保证数据的准确性和可靠性。

CW6系统简介∙由TechEn & 马萨诸塞州总医院(Massachusetts General Hospital)合作制作。

∙连续激光，性价比高。

∙测试组织内的氧合血红蛋白、脱氧血红蛋白和全血红蛋白的浓度变化。

∙灵活，可移动；帽子制作灵活；超薄探头。

一、硬件部分1、CW6从构造上来说是连续波(continuous wave，CW)系统，它包括：、∙控制板∙计算机和显示器∙光学纤维∙USB线和电源线∙激发器∙探测器2、激光的发射与接收∙激光源发射器：激光通过模块左侧的激光源连接口发射。

这些连接口与光纤的SMA连接口相匹配。

每个激发左侧的螺杆可用于手动调整输出激发的强度。

∙激光探测器：接收、检测经过人体组织后的激光。

3、控制模块卡和连接显示面板∙控制模块卡：控制模块卡通过一根USB线连接CW单元和控制电脑。

∙连接显示面板：控制卡上面的3个LED灯显示系统的状态。

电源（表示CW6正在工作），激光器（至少有一个激发器在工作），运行。

4、探头∙帽头超薄，可以与脑电、TMS，功能磁共振很好的兼容。

∙探头的排布可以根据自己需求而自制，也可以使用配送的标准的帽子。

二、软件部分1、Homer可视化，实时数据采集，实时显示。

支持图像重建、滤波，个体和组分析。

操作简单，开源免费。

2、EZ大脑定位系统∙可以定位大脑激活情况，提高可重复性和可信度。

EZ地图可提高数据和结果比较的定位精度。

∙定位：指针引导操作员将数字跟踪定位到鼻根、枕骨隆突和耳根处；∙显示激活：显示大脑皮层表面，可用于显示重建结果中大脑皮层的激活状态。

3、软件开发工具包∙TechEn开发了一款应用协议接口（API）和开发工具包，研究人员可以把CW6原始数据转换成他们自己的软件可显示或分析的数据。

TechEn的应用协议接口和开发工具包提供了先进的工具，以便研究人员可以用他们自己的视角和方法深入分析他们的研究，如显示或分析。

值得强调的一点是，这个功能是TechEn的CW6光学系统才有的。

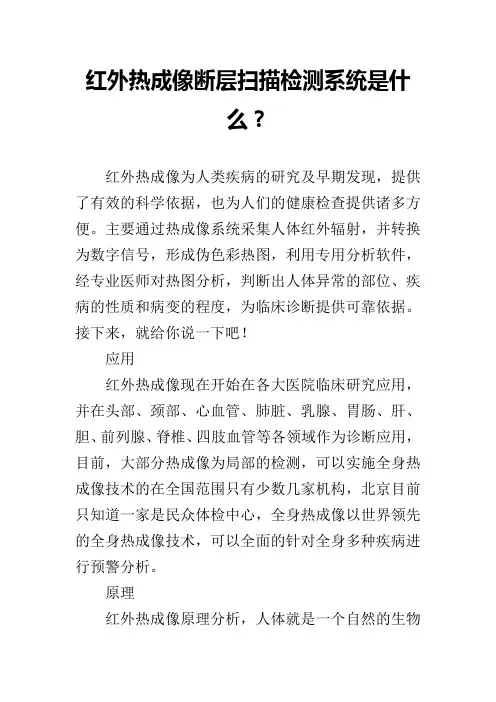

红外热成像断层扫描检测系统是什么？红外热成像为人类疾病的研究及早期发现，提供了有效的科学依据，也为人们的健康检查提供诸多方便。

主要通过热成像系统采集人体红外辐射，并转换为数字信号，形成伪色彩热图，利用专用分析软件，经专业医师对热图分析，判断出人体异常的部位、疾病的性质和病变的程度，为临床诊断提供可靠依据。

接下来，就给你说一下吧！应用红外热成像现在开始在各大医院临床研究应用，并在头部、颈部、心血管、肺脏、乳腺、胃肠、肝、胆、前列腺、脊椎、四肢血管等各领域作为诊断应用，目前，大部分热成像为局部的检测，可以实施全身热成像技术的在全国范围只有少数几家机构，北京目前只知道一家是民众体检中心，全身热成像以世界领先的全身热成像技术，可以全面的针对全身多种疾病进行预警分析。

原理红外热成像原理分析，人体就是一个自然的生物红外辐射源，能够不断向周围发射和吸收红外辐射。

正常人体的温度分布具有一定的稳定性和特征性，机体各部位温度不同，形成了不同的热场。

当人体某处发生疾病或功能改变时，该处血流量会相应发生变化，导致人体局部温度改变，表现为温度偏高或偏低。

根据这一原理，通过热成像系统采集人体红外辐射，并转换为数字信号，形成伪色彩热图，利用专用分析软件，经专业医师对热图分析，判断出人体病灶的部位、疾病的性质和病变的程度，为临床诊断提供可靠依据。

特点1、新技术：红外热成像技术就是利用探测红外辐射成像的原理把人体局部温度分布的信息记录并显示在一张平面图上，几张不同侧面的红外热图即可构成完整的人体热分布状态。

为医学研究疾病提供了一个全新的热分布角度。

2、三早（早知道、早预防、早治疗）：医用红外热像仪的测温灵敏度极高，能描记低于0.03——0.05度的微温度变化，直观的反映出人体异常温区，在许多疾病的早期，即仅用功能性（代谢）改变而没有形成器质性病变，温变早于病变，通过医用远红外热成像仪采集温度变化的信息，能够在机体没有明显体征情况下解读出潜在的隐患，能更早地发现问题。

红外热成像工作原理
红外热像仪是被动红外成像。

在自然界中一切温度高于绝对零度(-273.16摄氏度)的物体都不断地辐射着红外线，这种现象称为热辐射。

红外线是一种人眼不可见的光波，无论白天黑夜，物体都会辐射红外线，但红外线不论强弱，人们都看不到，红外热像仪就是利用红外探测器、光学成像物镋接收被测目标的红外辐射信号，经过红外光学系统红外探测器的光敏源上利用电子扫描电路对被测物的红外热像进行扫描转换成电信号，经放大处理、转换或标准视频信号通过电视屏或监测器显示红外热图像。

利用这种原理制成的仪器为红外热像仪。

它通过探测微小的温度差别，产生的图像是热图像。

红外线热成像仪系统主要辐射目标所处理的红外线，并将其聚售在红外探测器上，然后通过转换器将不同强度的辐射信号转换为相应的电信号，以供工作人员观察和处理。

以获得安全稳定的图像数据，使我们的员工可以全面掌握目标信息。

同时，该系统可以将物体发出的红外辐射转换为成年肉眼可见的热图像，扩大人眼的视觉范围，并更全面地了解目标的分布。

通过红外热像仪原理的应用，我们的检测和识别工作变得更加稳定和正常，不受外界环境因素的影响，并获得实时的综合数据信息，因此我们的目标检测和识别不再受环境因素影响。

继续变得更加稳定和稳定。

特别是对于某些隐藏或伪装的目标，可以准确地监视它们，充分掌握它们的信息，并且不会遗漏不必要的信息，从而阻止了我们
的检测工作并造成了不必要的损失。

红外成像的原理与应用1. 前言红外成像是一种通过记录物体发出的红外辐射来获取图像的技术。

它利用物体的热能辐射，可以对裸眼无法观察的热区进行监测和分析。

红外成像在军事、航空航天、医疗等领域有着广泛的应用。

本文将介绍红外成像的原理和一些常见的应用。

2. 红外成像的原理2.1 热辐射和红外波长热辐射是物体因为热能而发出的电磁波辐射。

根据普朗克辐射定律，物体的辐射强度与温度相关，高温物体辐射的热能更强。

而红外波长在可见光波长和微波波长之间，一般是指0.75微米至1000微米范围内的波长。

2.2 红外成像技术红外成像技术是利用红外感光器件接收物体发出的红外辐射，并将其转化为可视化的图像。

红外成像设备包括红外传感器、光学系统和图像处理模块。

红外传感器将接收到的红外辐射转化为电信号，经过光学系统聚焦和镜头组成的红外像机，最后经过图像处理模块生成可视化的红外图像。

3. 红外成像的应用3.1 军事应用红外成像在军事领域有着广泛的应用。

首先，它可以用于夜视。

人眼无法在完全黑暗的环境下观察，而红外成像技术可以借助物体的热能辐射提供夜间观察的能力，大大增强了军事作战的效果。

其次，红外成像还可以用于无人机、导弹和雷达的导航和目标识别。

通过红外成像，可以及时发现并跟踪敌方目标，提高军事反应速度。

3.2 航空航天应用在航空航天领域，红外成像被广泛应用于飞机和航天器的温度监测。

通过红外成像技术，可以及时检测飞机引擎和机身等部分的温度变化，避免因温度过高引发事故。

此外，红外成像还可以用于火力控制系统，提供准确的目标跟踪和识别能力，增加作战的精确度。

3.3 医疗应用在医疗领域，红外成像被广泛应用于疾病的早期检测和治疗。

通过红外成像技术，可以对患者的身体进行全面的热量分布检测，及时发现体温异常和疾病信号。

此外，红外成像还被用于皮肤科、体育科学、康复医学等领域，为医疗工作者提供有力的辅助诊断工具。

3.4 其他应用除了上述应用领域，红外成像还有许多其他的应用。
