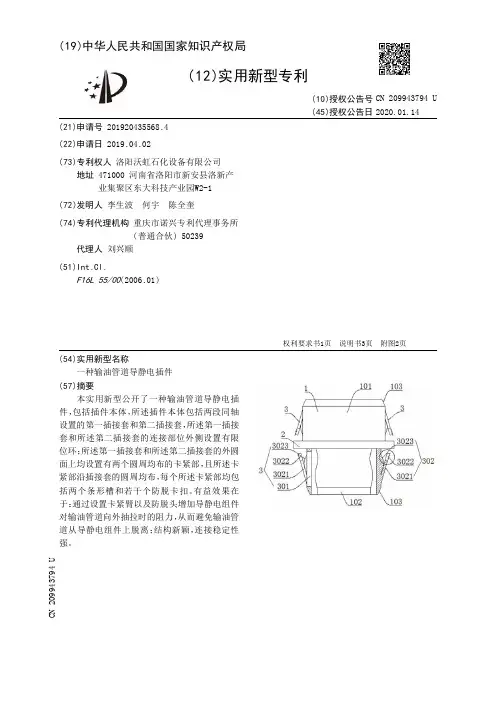

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920435568.4(22)申请日 2019.04.02(73)专利权人 洛阳沃虹石化设备有限公司地址 471000 河南省洛阳市新安县洛新产业集聚区东大科技产业园W2-1(72)发明人 李生波 何宇 陈全奎 (74)专利代理机构 重庆市诺兴专利代理事务所(普通合伙) 50239代理人 刘兴顺(51)Int.Cl.F16L 55/00(2006.01)(54)实用新型名称一种输油管道导静电插件(57)摘要本实用新型公开了一种输油管道导静电插件，包括插件本体，所述插件本体包括两段同轴设置的第一插接套和第二插接套，所述第一插接套和所述第二插接套的连接部位外侧设置有限位环；所述第一插接套和所述第二插接套的外圆面上均设置有两个圆周均布的卡紧部，且所述卡紧部沿插接套的圆周均布，每个所述卡紧部均包括两个条形槽和若干个防脱卡扣。
有益效果在于：通过设置卡紧臂以及防脱头增加导静电组件对输油管道向外抽拉时的阻力，从而避免输油管道从导静电组件上脱离；结构新颖，连接稳定性强。
权利要求书1页 说明书3页 附图2页CN 209943794 U 2020.01.14C N 209943794U权 利 要 求 书1/1页CN 209943794 U1.一种输油管道导静电插件，其特征在于：包括插件本体(1)，所述插件本体(1)包括两段同轴设置的第一插接套(101)和第二插接套(102)，所述第一插接套(101)和所述第二插接套(102)的连接部位外侧设置有限位环(2)；所述第一插接套(101)和所述第二插接套(102)的外圆面上均设置有两个圆周均布的卡紧部(3)，且所述卡紧部(3)沿插接套的圆周均布，每个所述卡紧部(3)均包括两个条形槽(301)和若干个防脱卡扣(302)，且若干所述防脱卡扣(302)沿插接套的外圆面圆周排列，两个所述条形槽(301)位于若干所述防脱卡扣(302)两侧，且所述条形槽(301)沿插接套的轴线方向设置；所述防脱卡扣(302)包括弹性支撑体(3023)和卡紧臂(3021)，所述卡紧臂(3021)远离所述限位环(2)的一端与插接套固定连接，所述卡紧臂(3021)内侧设置有弹性支撑体(3023)，从而使所述卡紧臂(3021)朝向所述限位环(2)的一端向外倾斜，且端部固定连接有防脱头(3022)。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920579375.6(22)申请日 2019.04.25(73)专利权人 常州市常联无线电有限公司地址 213000 江苏省常州市新北区春江镇魏村迎龙村(72)发明人 刘玉婷 黄桦 (74)专利代理机构 北京天奇智新知识产权代理有限公司 11340代理人 任毅(51)Int.Cl.F16L 57/00(2006.01)(54)实用新型名称一种保护套管(57)摘要本实用新型公开了一种保护套管，包括保护套管本体，保护套管本体包括第一保护弯板和第二保护弯板，第一保护弯板的两端一体成型有第一连接块，第二保护弯板的两端一体成型有第二连接块，第一连接块的侧面与第二连接块的侧面之间通过螺栓连接，第一保护弯板的内部开设有第一大空腔，第一大空腔的外表面连接有第一夹层，第二保护弯板的内部开设有第二大空腔，第二大空腔的外表面连接有第二夹层；本实用新型通过螺栓可拆卸第一保护弯板与第二保护弯板，再通过钛合金属板贯穿连接第一夹层与第二夹层形成密闭的保护套管，从而适应多种管道的大小，方便钛合金属板的替换以及对管道进行维修。
权利要求书1页 说明书5页 附图3页CN 209892956 U 2020.01.03C N 209892956U权 利 要 求 书1/1页CN 209892956 U1.一种保护套管，包括保护套管本体(1)，所述保护套管本体(1)包括第一保护弯板(2)和第二保护弯板(3)，其特征在于：所述第一保护弯板(2)的两端一体成型有第一连接块(8)，所述第二保护弯板(3)的两端一体成型有第二连接块(9)，所述第一连接块(8)的侧面与第二连接块(9)的侧面之间通过螺栓(4)连接，所述第一保护弯板(2)的内部开设有第一大空腔(10)，所述第一大空腔(10)的外表面连接有第一夹层(11)，所述第二保护弯板(3)的内部开设有第二大空腔(13)，所述第二大空腔(13)的外表面粘合连接有第二夹层(12)，所述第一夹层(11)的两侧与第二夹层(12)的两侧通过钛合金属板(22)可拆卸连接，所述第二保护弯板(3)的外表面连接有托架(5)。

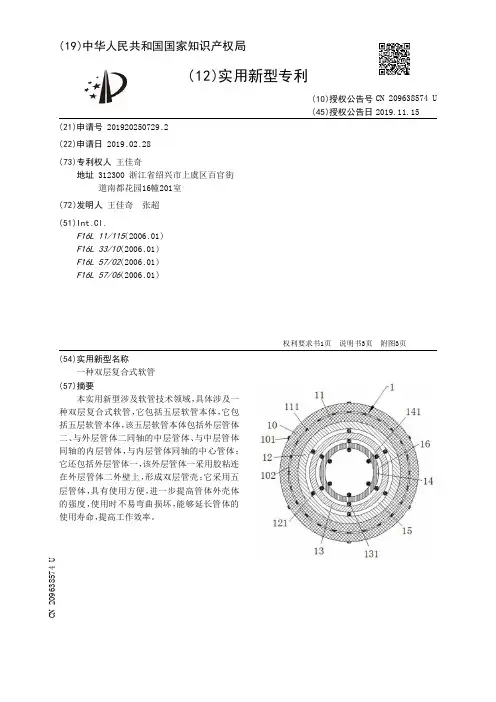

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920250729.2(22)申请日 2019.02.28(73)专利权人 王佳奇地址 312300 浙江省绍兴市上虞区百官街道南都花园16幢201室(72)发明人 王佳奇 张超 (51)Int.Cl.F16L 11/115(2006.01)F16L 33/10(2006.01)F16L 57/02(2006.01)F16L 57/06(2006.01)(54)实用新型名称一种双层复合式软管(57)摘要本实用新型涉及软管技术领域，具体涉及一种双层复合式软管，它包括五层软管本体，它包括五层软管本体，该五层软管本体包括外层管体二、与外层管体二同轴的中层管体、与中层管体同轴的内层管体，与内层管体同轴的中心管体；它还包括外层管体一，该外层管体一采用胶粘连在外层管体二外壁上，形成双层管壳；它采用五层管体，具有使用方便，进一步提高管体外壳体的强度，使用时不易弯曲损坏，能够延长管体的使用寿命，提高工作效率。
权利要求书1页 说明书3页 附图3页CN 209638574 U 2019.11.15C N 209638574U权 利 要 求 书1/1页CN 209638574 U1.一种双层复合式软管，它包括五层软管本体(1)，该五层软管本体(1)包括外层管体二(11)、与外层管体二(11)同轴的中层管体(12)、与中层管体同轴的内层管体(13)，与内层管体(13)同轴的中心管体(14)；所述外层管体二(11)的内壁、中层管体(12)的外壁为光滑状，外层管体二(11)的内壁与中层管体(12)的外壁采用胶粘连；所述中层管体(12)内壁为波纹管状面，该中层管体(12)内壁上均匀设置有若干加强筋一(121)；所述内层管体(13)外壁为光滑状，该内层管体(13)的内壁为波纹管状面，内层管体(13)的内壁上均匀设置有若干加强筋二(131)；所述内层管体(13)与中层管体(12)的若干加强筋一(121)的底端之间采用胶粘连，内层管体(13)与中层管体(12)的若干加强筋一(121)的底端之间形成若干弧形槽腔一(15)，弧形槽腔一(15)内填充胶，方便内层管体(13)与中层管体(12)粘连紧固；所述中心管体(14)外壁为光滑状，该中心管体(14)的内壁为波纹管状面，中心管体(14)的内壁上均匀设置有若干加强筋三(141)；所述中心管体(14)与内层管体(13)的若干加强筋二(131)的底端之间采用胶粘连；所述中心管体(14)与内层管体(13)的若干加强筋二(131)之间形成弧形槽腔二(16)，弧形槽腔二(16)内填充胶，方便中心管体(14)与内层管体(13)粘连紧固；其特征在于：它还包括外层管体一(10)，该外层管体一(10)采用胶粘连在外层管体二(11)外壁上，形成双层管壳。

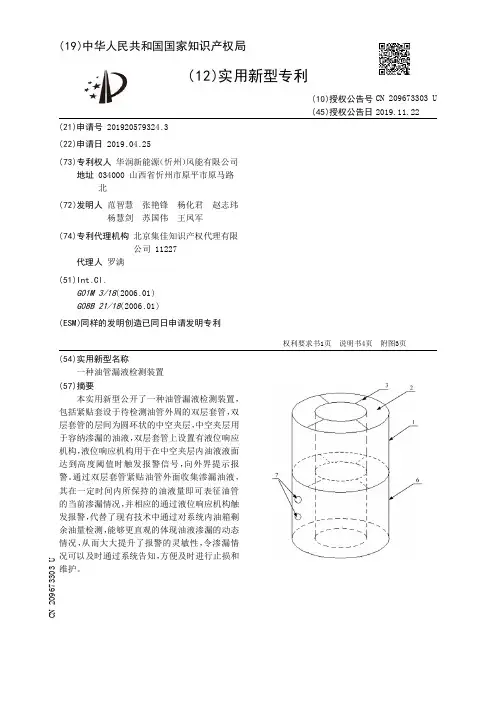

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920579324.3(22)申请日 2019.04.25(73)专利权人 华润新能源（忻州）风能有限公司地址 034000 山西省忻州市原平市原马路北(72)发明人 范智慧 张艳锋 杨化君 赵志玮 杨慧剑 苏国伟 王凤军 (74)专利代理机构 北京集佳知识产权代理有限公司 11227代理人 罗满(51)Int.Cl.G01M 3/18(2006.01)G08B 21/18(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种油管漏液检测装置(57)摘要本实用新型公开了一种油管漏液检测装置，包括紧贴套设于待检测油管外周的双层套管，双层套管的层间为圆环状的中空夹层，中空夹层用于容纳渗漏的油液，双层套管上设置有液位响应机构，液位响应机构用于在中空夹层内油液液面达到高度阈值时触发报警信号，向外界提示报警。
通过双层套管紧贴油管外面收集渗漏油液，其在一定时间内所保持的油液量即可表征油管的当前渗漏情况，并相应的通过液位响应机构触发报警，代替了现有技术中通过对系统内油箱剩余油量检测，能够更直观的体现油液渗漏的动态情况，从而大大提升了报警的灵敏性，令渗漏情况可以及时通过系统告知，方便及时进行止损和维护。
权利要求书1页 说明书4页 附图3页CN 209673303 U 2019.11.22C N 209673303U权 利 要 求 书1/1页CN 209673303 U1.一种油管漏液检测装置，其特征在于，包括紧贴套设于待检测油管外周的双层套管，所述双层套管的层间为圆环状的中空夹层，中空夹层用于容纳渗漏的油液，所述双层套管上设置有液位响应机构，所述液位响应机构用于在中空夹层内油液液面达到高度阈值时触发报警信号，向外界提示报警。
2.根据权利要求1所述的油管漏液检测装置，其特征在于，所述液位响应机构包括分别设置于所述双层套管的内外层管壁的电极板，以及与两个所述电极板连接的电容应变电路，两个电极板构成一组电容，通过电极板间的油液量变化改变电容值，当电容值改变量达到阈值时，电容应变电路被触发。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920591176.7(22)申请日 2019.04.26(73)专利权人 江苏神马电力股份有限公司地址 226017 江苏省南通市苏通科技产业园江成路1088号江成研发园内3号楼1467室(72)发明人 马斌 孙中源 孙略 (74)专利代理机构 深圳市威世博知识产权代理事务所(普通合伙) 44280代理人 李庆波(51)Int.Cl.H01F 27/29(2006.01)H01F 41/00(2006.01)H01R 4/70(2006.01)H01R 43/26(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种变压器套管(57)摘要本申请公开了一种变压器套管，所述变压器套管包括：导电杆；多层绝缘层以及多层电容屏，依次交替设置在所述导电杆外围，其中，将最远离所述导电杆的所述电容屏定义为末屏，最接近所述末屏的所述电容屏定义为次末屏；所述次末屏包括轴向凸出于所述末屏的第一端部；导电连接件，自所述次末屏的所述第一端部延伸至所述末屏远离所述导电杆一侧，且所述导电连接件与所述末屏之间间隔有第一绝缘层，所述导电连接件远离所述末屏一侧设置有第二绝缘层；电压抽头引线，其一端穿过所述第二绝缘层与所述导电连接件电连接，其另一端延伸至所述变压器套管外侧。
通过上述方式，本申请能够使电压抽头引线在引出时避免从末屏中穿过。
权利要求书2页 说明书5页 附图5页CN 209691552 U 2019.11.26C N 209691552U权 利 要 求 书1/2页CN 209691552 U1.一种变压器套管，其特征在于，所述变压器套管包括：导电杆；多层绝缘层以及多层电容屏，依次交替设置在所述导电杆外围，其中，将最远离所述导电杆的所述电容屏定义为末屏，最接近所述末屏的所述电容屏定义为次末屏；所述次末屏包括轴向凸出于所述末屏的第一端部；导电连接件，自所述次末屏的所述第一端部延伸至所述末屏远离所述导电杆一侧，且所述导电连接件与所述末屏之间间隔有第一绝缘层，所述导电连接件远离所述末屏一侧设置有第二绝缘层；电压抽头引线，其一端穿过所述第二绝缘层与所述导电连接件电连接，其另一端延伸至所述变压器套管外侧。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920291588.9
(22)申请日 2019.03.08
(73)专利权人 庆阳洲阳石油机械制造有限公司
地址 745000 甘肃省庆阳市华池县悦乐镇
新堡村
(72)发明人 武尚帅
(51)Int.Cl.
C23F 13/10(2006.01)
(54)实用新型名称油套管内防腐阳极工具(57)摘要本实用新型公开了油套管内防腐阳极工具，包括第一接头、第一压帽、中心管、防水板、绝缘防护板、合金电极、避震组件、减震橡胶、安装板、耐高温涂层、第二接头、安装孔和第二压帽，所述第一接头的顶部设置有第一压帽，所述第一接头的底部安装有中心管，所述中心管的内部中央填充有合金电极，所述合金电极的外侧套装有绝缘防护板，所述绝缘防护板的外侧均安装有两个避震组件，所述避震组件包括绝缘压杆、避震座、避震槽、限位套环、减震隔板和缓冲弹簧，所述避震座通过螺栓与绝缘防护板固定连接，所述避震座的内部开设有避震槽，该油套管内防腐阳极工具，结构简单，具有良好的防腐和避震效果，同时，
具有使用寿命长的特点。
权利要求书1页 说明书3页 附图3页CN 209636324 U 2019.11.15
C N 209636324
U
权 利 要 求 书1/1页CN 209636324 U
1.油套管内防腐阳极工具，其特征在于，包括第一接头(1)、第一压帽(2)、中心管(3)、防水板(4)、绝缘防护板(5)、合金电极(6)、避震组件(7)、减震橡胶(14)、安装板(15)、耐高温涂层(16)、第二接头(17)、安装孔(18)和第二压帽(19)，所述第一接头(1)的顶部设置有第一压帽(2)，所述第一接头(1)的底部安装有中心管(3)，所述中心管(3)的内部中央填充有合金电极(6)，所述合金电极(6)的外侧套装有绝缘防护板(5)，所述绝缘防护板(5)的外侧均安装有两个避震组件(7)，所述避震组件(7)包括绝缘压杆(8)、避震座(9)、避震槽(10)、限位套环(11)、减震隔板(12)和缓冲弹簧(13)，所述避震座(9)通过螺栓与绝缘防护板(5)固定连接，所述避震座(9)的内部开设有避震槽(10)，且避震槽(10)的内部安装有缓冲弹簧(13)，所述缓冲弹簧(13)的一端设置有减震隔板(12)，所述减震隔板(12)的一端通过螺纹连接安装有绝缘压杆(8)，所述中心管(3)的底部安装有第二接头(17)，且第二接头(17)的底部设置有第二压帽(19)。
2.根据权利要求1所述的油套管内防腐阳极工具，其特征在于，所述第一接头(1)和第二接头(17)的两侧均开设有螺纹槽，且第一压帽(2)和第二压帽(19)分别通过螺纹槽与第一接头(1)和第二接头(17)连接。
3.根据权利要求1所述的油套管内防腐阳极工具，其特征在于，所述第一接头(1)和第二接头(17)的外侧均通过焊接安装有安装板(15)，且安装板(15)的顶部中央开设有安装孔(18)。
4.根据权利要求1所述的油套管内防腐阳极工具，其特征在于，所述中心管(3)的内壁一侧与避震组件(7)之间填充有防水板(4)，所述避震座(9)的一端安装有限位套环(11)，且绝缘压杆(8)穿过限位套环(11)与防水板(4)连接。
5.根据权利要求1所述的油套管内防腐阳极工具，其特征在于，所述中心管(3)的外侧四周涂覆有耐高温涂层(16)。
