J系列和Y系列电动机型号字母的含义

三相异步电动机铭牌型号参数要正确使用电动机，必需要看懂铭牌。

今以Y132M-4型电动机为例，来说明铭牌上各个数据的意义。

三相异步电动机型号Y132M—4 功率7.5kW 频率50Hz 电压380V 电流75.4A 接法转速1 440 r/min 绝缘等级B 工作方式连续X年X月XXX编号XX 电机厂此外，它的主要技术数据还有：功率因数0.85，效率87%。

1、型号为了适应不同用途和不同工作环境的需要，电动机制成不同的系列，每种系列用各种型号表示。

型号说明，例如此外，它的主要技术数据还有：功率因数0.85，效率87%。

1、型号为了适应不同用途和不同工作环境的需要，电动机制成不同的系列，每种系列用各种型号表示。

型号说明，例如异步电动机的产品名称及其汉字意义摘录于表2中。

表2异步电动机的产品名称产品名称新汉字意义老异步电动机Y异J，JO绕线型异步电动机YR 异绕JR，JRO防爆型异步电动机YB异爆JB，JBS高起动转矩异步电动机YQ异起JQ，JQO 小型Y，Y－L系列笼型异步电动机是取代JO系列的新产品，封闭自扇冷式。

Y系列定子绕组为铜线，Y—L系列为铝线。

电动机功率是0.55~90kW。

同样功率的电动机，Y系列比系列体积小，重量轻，效率高。

2、接法这是指定子三相绕组的接法。

一般笼型电动机的接线盒中有六根引出线，标有，其中：是第一相绕组的两端(旧标号是)；是其次相绕组的两端(旧标号是)；是第三相绕组的两端(旧标号是)。

假如分别为三相绕组的始端(头)，则是相应的末端(尾)。

这六个引出线端在接电源之前，相互间必需正确连接。

连接方法有星形(Y)联结和三角形()联结两种(图1)。

通常三相异步电动机自3kW 以下者，连接成星形；自4kW以上者，连接成三角形。

图1 定子绕组的星形联结和三角形联结3. 电压铭牌上所标的电压值是指电动机在额定运行时定子绕组上应加的线电压值。

一般规定电动机的电压不应髙于或低于额定值的5%。

电机型号参数大全电动机型号是便于使用、设计、制造等部门进行业务联系和简化技术文件中产品名称、规格、型式等叙述而引用的一种代号。

下面为大家介绍电动机型号含义等信息。

一、电动机型号组成及含义由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。

1、类型代号是表征电机的各种类型而采用的汉语拼音字母。

比如：异步电动机Y同步电动机T；同步发电机TF直流电动机Z；直流发电机ZF。

2、特点代号是表征电机的性能、结构或用途，也采用汉语拼音字母表示。

比如：隔爆型用B表示YB轴流通风机上用YT；电磁制动式YEJ变频调速式YVP；变极多速式YD起重机用YZD等。

3、设计序号是指电机产品设计的顺序，用阿拉伯数字表示。

对于第一次设计的产品不标注设计序号，对系列产品所派生的产品按设计的顺序标注。

比如：Y2YB24、励磁方式代号分别用字母表示，S表示三次谐波，J表示晶闸管，X表示相复励磁。

如：Y2--160M1–8；Y：机型，表示异步电动机；2：设计序号，“2”表示第一次基础上改进设计的产品；160：中心高，是轴中心到机座平面高度；M1：机座长度规格，M是中型，其中脚注“2”是M型铁心的第二种规格，而“2”型比“1”型铁心长；8：极数，“8”是指8极电动机。

如：Y630—10/1180Y表示异步电动机；630表示功率630KW；10极、定子铁心外径1180MM。

二、规格代号主要用中心高、机座长度、铁心长度、极数来表示1、中心高指由电机轴心到机座底角面的高度;根据中心高的不同可以将电机分为大型、中型、小型和微型四种，其中中心高。

H在45mm~71mm的属于微型电动机；H在80mm~315mm的属于小型电动机；H在355mm~630mm的属于中型电动机；H在630mm以上属于大型电动机。

2、机座长度用国际通用字母表示：S—短机座M—中机座L—长机座3、铁心长度用阿拉伯数字1、2、3、4、、、由长至短分别表示。

4、极数分2极、4极、6极、8极等。

Y系列三相异步交流电机铭牌的含义编者摘要：三相异步电动机的铭牌一般形式如下图所示。

现将铭牌的含义简单描述：一、Y系列交流电机型号含义：Y280M-4中“Y”表示Y系列鼠笼式异步电动机（YR表示绕线式异步电动机），“112”表示电机的中心高为112mm，“M”表示中机座（L表示长机座，S表示短机座），“4”表示4极电机。

有些电动机型号在机座代号后面还有一位数字，代表铁心号，如Y160S2-2型号中S后面的“2”表示2号铁心长（1为1号铁心长）。

二、Y系列交流电机额定速度：在额定状态下运行时的转速称为额定转速。

三、Y系列交流电机额定电流：电动机加以额定电压，在其轴上输出额定功率时，定子从电源取用的线电流值称为额定电流。

四、Y系列交流电机额定电压：额定电压是电动机在额定运行状态下，电动机定子绕组上应加的线电压值。

Y系列电动机的额定电压都是380V。

凡功率小于3KW的电机，其定子绕组均为星型联接，4KW以上都是三角形联接。

五、Y系列交流电机额定功率：电动机在额定状态下运行时，其轴上所能输出的机械功率称为额定功率。

六、Y系列交流电机额定频率：电动机在额定运行状态下，定子绕组所接电源的频率，叫额定频率。

我国规定的额定频率为50HZ七、Y系列交流电机防护等级：指防止人体接触电机转动部分、电机内带电体和防止固体异物进入电机内的防护等级。

防护标志IP44含义：IP——特征字母，为“国际防护”的缩写；44——4级防固体（防止大于1mm固体进入电机）；4级防水（任何方向溅水应无害影响）。

八、Y系列交流电机LW值：LW值指电动机的总噪声等级。

LW值越小表示电动机运行的噪声越低。

噪声单位为dB。

九、Y系列交流电机工作制：指电动机的运行方式。

一般分为“连续”（代号为S1）、“短时”（代号为S2）、“断续”（代号为S3）十、Y系列交流电机接法：表示电动机在额定电压下，定子绕组的连接方式（星型联接和三角形联接）。

当电压不变时，如将星型联接接为三角形联接，线圈的电压为原线圈的，这样电机线圈的电流过大而发热。

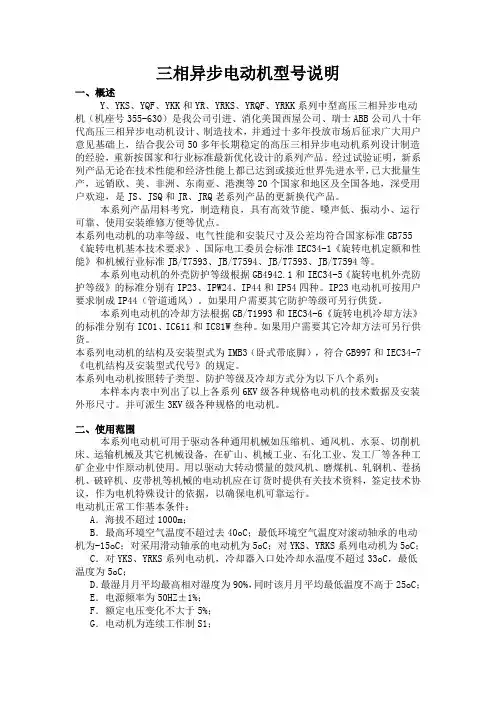

三相异步电动机型号说明一、概述Y、YKS、YQF、YKK和YR、YRKS、YRQF、YRKK系列中型高压三相异步电动机（机座号355-630）是我公司引进、消化美国西屋公司、瑞士ABB公司八十年代高压三相异步电动机设计、制造技术，并通过十多年投放市场后征求广大用户意见基础上，结合我公司50多年长期稳定的高压三相异步电动机系列设计制造的经验，重新按国家和行业标准最新优化设计的系列产品。

经过试验证明，新系列产品无论在技术性能和经济性能上都已达到或接近世界先进水平，已大批量生产，远销欧、美、非洲、东南亚、港澳等20个国家和地区及全国各地，深受用户欢迎，是JS、JSQ和JR、JRQ老系列产品的更新换代产品。

本系列产品用料考究，制造精良，具有高效节能、嗓声低、振动小、运行可靠、使用安装维修方便等优点。

本系列电动机的功率等级、电气性能和安装尺寸及公差均符合国家标准GB755《旋转电机基本技术要求》、国际电工委员会标准IEC34-1《旋转电机定额和性能》和机械行业标准JB/T7593、JB/T7594、JB/T7593、JB/T7594等。

本系列电动机的外壳防护等级根据GB4942.1和IEC34-5《旋转电机外壳防护等级》的标准分别有IP23、IPW24、IP44和IP54四种。

IP23电动机可按用户要求制成IP44（管道通风）。

如果用户需要其它防护等级可另行供货。

本系列电动机的冷却方法根据GB/T1993和IEC34-6《旋转电机冷却方法》的标准分别有IC01、IC611和IC81W叁种。

如果用户需要其它冷却方法可另行供货。

本系列电动机的结构及安装型式为IMB3（卧式带底脚），符合GB997和IEC34-7《电机结构及安装型式代号》的规定。

本系列电动机按照转子类型、防护等级及冷却方式分为以下八个系列：本样本内表中列出了以上各系列6KV级各种规格电动机的技术数据及安装外形尺寸。

并可派生3KV级各种规格的电动机。
