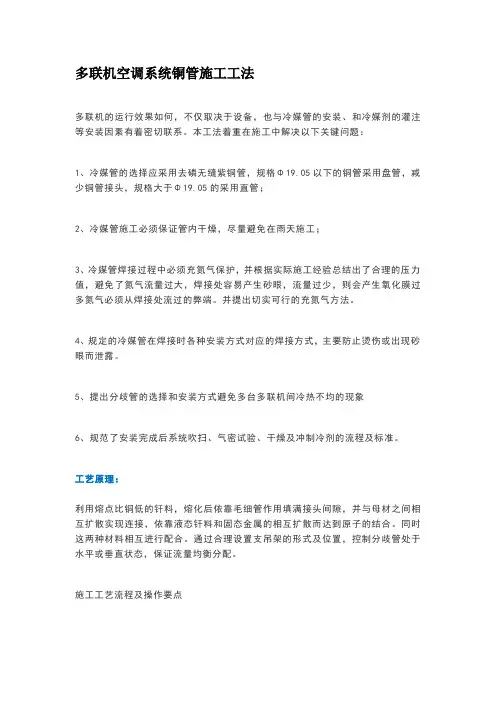

多联机空调系统铜管施工工法
多联机的运行效果如何，不仅取决于设备，也与冷媒管的安装、和冷媒剂的灌注等安装因素有着密切联系。本工法着重在施工中解决以下关键问题：
1、冷媒管的选择应采用去磷无缝紫铜管，规格Φ19.05以下的铜管采用盘管，减少铜管接头，规格大于Φ19.05的采用直管；
2、冷媒管施工必须保证管内干燥，尽量避免在雨天施工；
3、冷媒管焊接过程中必须充氮气保护，并根据实际施工经验总结出了合理的压力值，避免了氮气流量过大，焊接处容易产生砂眼，流量过少，则会产生氧化膜过多氮气必须从焊接处流过的弊端。并提出切实可行的充氮气方法。
4、规定的冷媒管在焊接时各种安装方式对应的焊接方式，主要防止烫伤或出现砂眼而泄露。
5、提出分歧管的选择和安装方式避免多台多联机间冷热不均的现象
6、规范了安装完成后系统吹扫、气密试验、干燥及冲制冷剂的流程及标准。
工艺原理：
利用熔点比铜低的钎料，熔化后依靠毛细管作用填满接头间隙，并与母材之间相互扩散实现连接，依靠液态钎料和固态金属的相互扩散而达到原子的结合。同时这两种材料相互进行配合。通过合理设置支吊架的形式及位置，控制分歧管处于水平或垂直状态，保证流量均衡分配。
施工工艺流程及操作要点
施工工艺流程：
施工准备→材料选择→复核配管尺寸→→铜管敷设→钎焊连接→管道冲洗→气密试验→管道保温→真空干燥→冷媒追加→调试运行
操作要点：
1 施工准备：
1.1 现场核对：
安装前首先核对图纸，检查管道布置是否与结构及其它专业管道交叉、矛盾；核对管道预埋件、支架、套管的位置、标高是否正确。检查前期土建施工过程中预留孔洞是否准确、齐全。
1.2 材料准备：
熟悉该工程用到的各类材料包括铜管、分歧管、型钢、保温等，及时准确的核对材料采购部门提供的材料，确认是否满足施工。
1.3 人员准备：
根据工程量确定施工人员人数，进行安全及技术交底。
2.2 材料选择
2.2.1 冷媒管路审核：
A.1 设备、材料进场检查记录
工程名称 分部（单位）工程
设备名称 型号、规格
系统编号 装箱单号
设备检查 1. 包装
2. 设备外观
3. 设备零部件
4. 其他
技术文件 检 1. 装箱单 份 张
查 2. 合格证 份 张
3. 说明书 份 张
4. 设备图 份 张
5. 其他
存在问题及 处理意见
（盖章） （盖章）
监理（建设）单位： 安装单位：
签名： 签名：
年 月 日
年 月 日
（盖章） （盖章）
表 A-2 隐蔽工程验收记录
监理（建设）单位： 安装单位：
签名： 签名：
年 月 日
年 月 日
（盖章） （盖章）
表 A.3 制冷系统气密性试验记录
监理（建设）单位： 安装单位
签名： 签名：
年 月 日
年 月 日
表 A-4 室外机组运转测试数据
项目名称
地 址
供 货 商
安装单位
调试单位
系统追加制冷剂量调试状态
室外机组型号
安装位置编号
室外环境温度
排气温度（定频
四川兰菱机电工程有限公司
四川兰菱机电工程有限公司成都第三分公司
四川兰菱机电工程有限公司成都第三分公司
kg
□制冷
单位 开机前
℃
/数码/变频） ℃
电 话
出货日期
安装责任人
调试责任人
制冷剂名称： (R22 、 R407C、 R410A)
□制热
30min 60min 90min 备注
油温度（定频 / 数码 / 变频）
高压压力
低压压力
风 速
气管温度
液管温度
运转电流
运转电压
验收意见
（盖章）
监理（建设）单位：
签名：
℃
Pa
Pa
档位
℃
℃
A
V
（盖章）
安装单位：
签名：
年 月 日
年 月 日

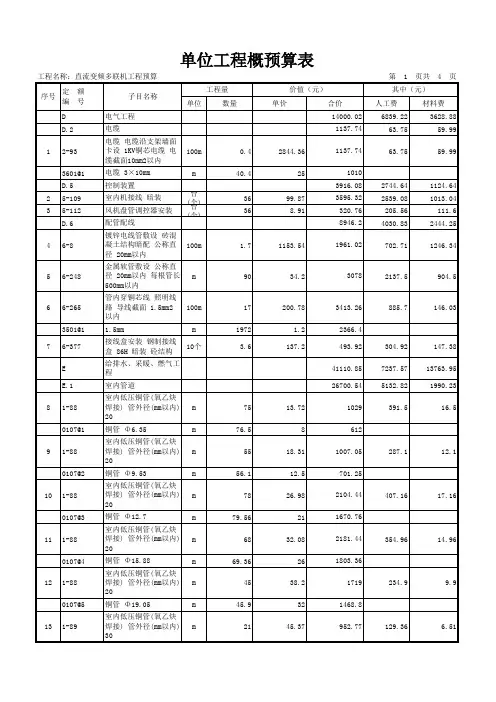

单位数量单价人工费材料费D6839.223628.88D.263.7559.9912-93100m0.42844.3663.7559.993601@1m40.425D.52744.641124.6425-109台(个)3699.872539.081013.0435-112台(个)368.91205.56111.6D.64030.832444.2546-8100m1.71153.54702.711246.3456-248m9034.22137.5904.566-265100m17200.78885.7146.033501@1m19721.276-37710个3.6137.2304.92147.38E7237.5713763.95E.15132.821990.2381-88m7513.72391.516.50107@1m76.5891-88m5518.31287.112.10107@2m56.112.5101-88m7826.98407.1617.160107@3m79.5621111-88m6832.08354.9614.960107@4m69.3626121-88m4538.2234.99.90107@5m45.932131-89m2145.37129.366.51铜管 Φ19.051468.8室内低压铜管(氧乙炔焊接) 管外径(mm以内)30952.77室内低压铜管(氧乙炔焊接) 管外径(mm以内)202181.44铜管 Φ15.881803.36室内低压铜管(氧乙炔焊接) 管外径(mm以内)201719铜管 Φ9.53701.25室内低压铜管(氧乙炔焊接) 管外径(mm以内)202104.44铜管 Φ12.71670.76室内低压铜管(氧乙炔焊接) 管外径(mm以内)201029铜管 Φ6.35612室内低压铜管(氧乙炔焊接) 管外径(mm以内)201007.05接线盒安装 钢制接线盒 86H 暗装 砼结构493.92给排水、采暖、燃气工程41110.85室内管道26700.54金属软管敷设 公称直径 20mm以内 每根管长500mm以内3078管内穿铜芯线 照明线路 导线截面 1.5mm2以内3413.261.5mm2366.4风机盘管调控器安装320.76配管配线8946.2镀锌电线管敷设 砖混凝土结构暗配 公称直径 20mm以内1961.02电缆 3×10mm1010控制装置3916.08室内机接线 暗装3595.32电气工程14000.02电缆1137.74电缆 电缆沿支架墙面卡设 1KV铜芯电缆 电缆截面10mm2以内1137.74序号定 额 编 号子目名称工程量价值（元）其中（元）合价单位工程概预算表工程名称：直流变频多联机工程预算第 1 页共 4 页单位数量单价人工费材料费0107@6m21.4238141-89m2859.65172.488.680107@7m28.5652151-89m4066.79246.412.40107@8m40.859161-90m3072.88208.2150107@9m30.664171-101个6134.1162.9412.960902@1个6.06120181-102个10180.83156.531.70902@2个10.1160191-103个18257.08352.6283.880902@3个18.18230201-2m11017.141061.5798.6211-3m8021.99928800221-4m1224.47139.2149.88E.13707.37655.122313-80100kg1.8574.4459.76499.462413-84100kg1.8382.37247.61155.660301m30.08643000E.14818.8836.612514-14100m4.4214.95818.8836.61E.15578.511081.992615-45100kg1.850.5931.3629.452715-46100kg1.834.622.7724.21金属构件及支架刷62.28低、中压管道气压试验公称直径(mm以内) 50945.78刷漆、保温11742.34金属构件及支架刷漆防锈漆 第一遍91.06安装 室内管道 水垫式管架688.27木垫259.2管道试验及探伤945.78室内低压镀锌钢管(螺纹连接) 公称直径(mm以内) 32293.64套管及管道、设备支架1722.19管道支架制作安装 制作 室内管道 木垫式管架1033.92分歧管 72T4181.4室内低压镀锌钢管(螺纹连接) 公称直径(mm以内) 201885.4室内低压镀锌钢管(螺纹连接) 公称直径(mm以内) 251759.2室内低压铜管件(氧乙炔焊) 管外径(mm以内)301808.3分歧管 33T1616室内低压铜管件(氧乙炔焊) 管外径(mm以内)404627.44铜管 Φ31.751958.4室内低压铜管件(氧乙炔焊) 管外径(mm以内)20804.66分歧管 22T727.2室内低压铜管(氧乙炔焊接) 管外径(mm以内)302671.6铜管 Φ28.62407.2室内低压铜管(氧乙炔焊接) 管外径(mm以内)402186.4铜管 Φ22.2813.96室内低压铜管(氧乙炔焊接) 管外径(mm以内)301670.2铜管 Φ25.41485.12序号定 额 编 号子目名称工程量价值（元）其中（元）合价单位工程概预算表工程名称：直流变频多联机工程预算第 2 页共 4 页单位数量单价人工费材料费2815-105m333863524.3711028.33F19698.8222037.98F.17956.963846291-21m224080.955282.42937.60102@1m2271.237.8301-80m224013.382150.4902.4311-12910m2246.47151.21.68321-13110m22435.53372.964.32F.31418.46577.26333-11个18135.67567.36246.062305@1个1890343-36个3089.84851.1331.22305@2个3050F.65996.22300.32356-7台41598.01483.28137.64260006@1台41427366-7台51791.01604.1172.05260006@2台51620376-7台61904.01724.92206.46260006@3台61733386-7台61972.01724.92206.46260006@4台61801396-7台82074.01966.56275.28260006@5台81903406-7台12278.01120.8234.41260006@6台12107416-7台62380.01724.92206.46260006@7台62209426-13台233182.14536.934.52风机盘管安装 吊顶式14280.06风管机 CMV-80P/C13254多联体空调器室外机安装 有两台小的模块组成66364.28风管机 CMV-56P/C(有7台50的改成56的)15224风机盘管安装 吊顶式2278.01风管机 CMV-71P/C2107风机盘管安装 吊顶式11832.06风管机 CMV-45P/C(有2台40的改成45的)10806风机盘管安装 吊顶式16592.08风管机 CMV-28P/C8100风机盘管安装 吊顶式11424.06风管机 CMV-36P/C10398风机盘管安装 吊顶式6392.04风管机 CMV-22P/C5708风机盘管安装 吊顶式8955.05带调节阀散流器安装方、矩形周长(1200mm以内)2695.2方形散流器 360×3601500设备及支架208762.08风口5137.26带调节阀(过滤器)百叶风口安装 周长(1800mm以内)2442.06回风口 500×5001620镀锌钢板矩形风管安装(δ=1.2mm以内 咬口)大边长(1000mm内)3211.2通风管道检测 漏光法检测155.28通风管道场外运输 场外运输852.72薄钢板通风管道及附件23647.2镀锌钢板矩形风管制作(δ=1.2mm以内咬口)大边长(1000mm内)194280.75mm10251.36漆 防锈漆 第二遍管道保温 橡塑保温壳Φ57以内11589通风、空调工程257334.54单位工程概预算表工程名称：直流变频多联机工程预算第 3 页共 4 页序号定 额 编 号子目名称工程量价值（元）其中（元）合价单位数量单价人工费材料费260010@1台165781436-13台234507.64536.934.52260010@2台168432446-15710kg2459.14542.88813.12456-158kg2010.4930179.4F.104327.215314.44610-66m224082.454327.215314.4
