机箱前面板上的开关、重启按钮与指示灯的连线方法 主板说明书中自带的前置控制按钮的连接方法，其中PLED即机箱前置电源工作指示灯插针，有“+”“－”两个针脚，对应机箱上的PLED接口；IDE_LED即硬盘工作指示灯，同样有“+”“－”两个针脚，对应机箱上的IDE_LED接口；PWRSW为机箱面板上的开关按钮，同样有两个针脚，由于开关键是通过两针短路实现的，因此没有“+”“－”之分，只要将机箱上对应的PWRSW接入正确的插针即可。RESET是重启按钮，同样没有“+”“－”之分，以短路方式实现。SPEAKER是前置的蜂鸣器，分为“+”“－”相位；普通的扬声器无论如何接都是可以发生的，但这里比较特殊。由于“+”相上提供了+5V的电压值，必须正确安装，以确保蜂鸣器发声。 这是机箱上提供了插头 机箱是提供的三种接头。其中HDDLED是硬盘指示灯，对应主板上的IDE_LED；POWER SW是电源开关，对应主板上的PWRSW；RESET SW是重启开关，对应主板上的RESET。除了HDD LED硬盘指示灯有“+”“－”之分外，其它两个没有正负之分。当然，为了方便消费者安装，“+”采用了红、

棕与蓝进行了标记，而“－”绝一为白色线缆，这一点在任何的机箱当中是通用的。 前置蜂鸣器插头。机箱上的前置蜂鸣器插头，用SPEAKER进行了标记，红色表示“+”相位，黑色为“－”相位，对应主板上的SPEAKER。 主板上的开关、重启、电源工作指示灯、硬盘指示灯插针 主板上的开关、重启、电源工作指示灯、硬盘指示灯插针，标记的相当清楚，与主板的说明书上完全相同，只要对号入座，便能够正确的连接机箱面板上的控制按钮。二、慎重：机箱前置USB连接方法 机箱前置USB接口虽然连接起来相当简单，但一定要慎重。在控制按钮连接时，如果出现错误，最多也就是无法开机或重启，前置的USB接口却不同

实用标准

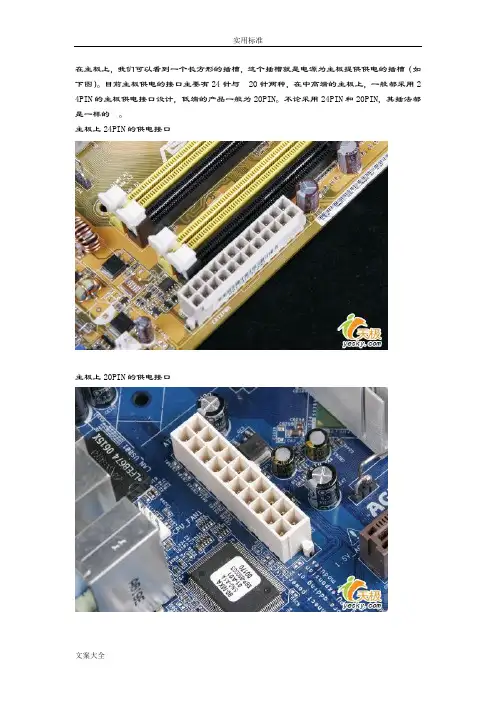

文案大全 在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。目前主板供电的接口主要有24针与 20针两种，在中高端的主板上，一般都采用24PIN的主板供电接口设计，低端的产品一般为20PIN。不论采用24PIN和20PIN，其插法都是一样的 。

主板上24PIN的供电接口

主板上20PIN的供电接口

实用标准

文案大全 电源上为主板供电的24PIN接口

为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。通过仔细观察也会发现在主板供电的接口上的一 面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口 更加牢固的安装在一起.

实用标准

文案大全 二、认识CPU供电接口 图解安装详细过程

为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的接口（有4针、6针和8针三种），如图：

主板上提供给CPU单独供电的12V四针供电接口

实用标准

文案大全 电源上提供给CPU供电的4针、6针与8针的接口

安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手。

实用标准

文案大全 三、认识SATA串口 图解SATA设备的安装

SATA串口由于具备更高的传输速度渐渐替代PATA（IDE）并口成为当前的主流，目前大部分的硬盘都采用了串口设计，由于SATA的 数据线设计更加合理，给我们的安装提供了更多的方便。接下来认识一下主板上的SATA接口。这张图片跟下面这张图片便是主板上提供的SATA接口，也许有些朋友会问，两块主板上的SATA口“模样”不太相同。

大家仔细观察会 发现，在下面的那张图中，SATA接口的四周设计了一圈保护层，这样对接口起到了很好的保护作用，在一起大品牌的主板上一般会采用这样的 设计。

实用标准

机箱主板连接图解

电脑主板连接线

机箱面板的连接线插针一般都在主板左下端靠近边缘的位团置，一般是双行插针，一共有10组左右，主要有电源开关，复位开关，电源指示灯，硬盘指示灯，扬声器等插针。

1电源开关连接线

连接电源开关连接线时，先从机箱面板连线上找到标有“power sw”的两针插头，分别是白棕两种颜色，然后插在主板上标有“ pwr sw”或是“RWR”字样的插针上就可以了。

2复位开关连接线

用来热启动计算机用的。连接时，先找到标有“RESET SW”的两针插头，分别是白蓝两种颜色，然后插在主板上标有“Reset sw”或是“RSR”字样的插针上就可以了。

3电源指示灯连接线

先找到标有“Power LED”的三针插头，中间一根线空两缺，两端分别是白绿两种颜色，然后将它插在主板上标有“PWR LED”或是“P LED”字样的插针上。

提醒：电源开关连接线和复位开关连接线两处在插入时可以不用注意插接的正反问题，怎么插都可以。但由于电源指示灯边接线是采用发光二级管来显示作息的，所以连接是有方向性的。有些主板上会标示“P LED+”和“P LED-”字样，我们只要将绿色的一端对应连接在P LED+插针上，白线连接在P LED-插针上。

4硬盘指示灯连接线

先找到标有“H.D.D.LED”的两头插头，连线分别是白红两种颜色，将它插在主板上标有“HDD LED”或“IED LED”字样的插针上。插时要注意方向性。一般主板会标有“HDD LED+”、“HDD LED-”，将红色一端对应连接在HDD LED+插针上，白色插在标有“HDD LED-”插针上。

5扬声器连接线

先找到“SPEAKER”的四针插头，中间两根线空缺，两端分别是红黑两种颜色，将它插在主板上标有“PEAKER”或是“SPK”字样的插针上。红色插正极，黑色插负极。

实际

电源开关：白色+正极，棕色—负极正反插均可

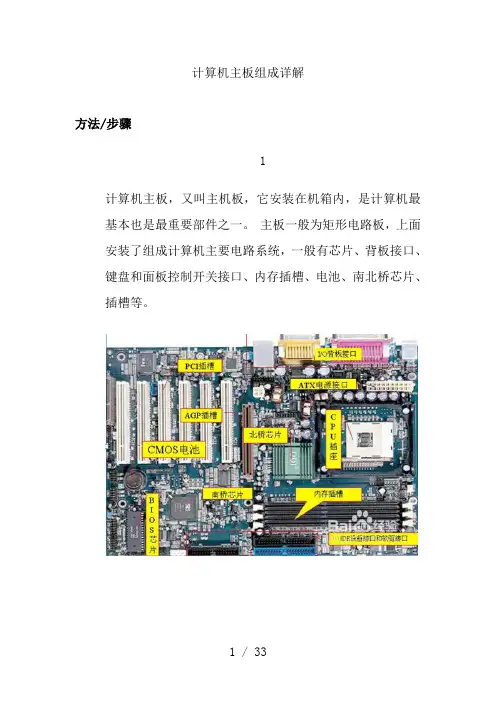

计算机主板组成详解

方法/步骤

1. 1

计算机主板，又叫主机板，它安装在机箱内，是计算机最基本也是最重要部件之一。 主板一般为矩形电路板，上面安装了组成计算机主要电路系统，一般有芯片、背板接口、键盘和面板控制开关接口、内存插槽、电池、南北桥芯片、插槽等。

2.

3. 4. 2

外设接口包括键盘和鼠标接口、接口、串行接口和并行接口等。

5. 3 机箱面板引出线接口要注意是，电源灯、硬盘灯插头均有正负之分，需要把表示正极深色线插到带“＋”标志插针中。

6. 4

跳线是主板中不可缺少，到现在为止已经发展了三代，分别是键帽式跳线，式跳线和软跳线。

5 / 33

7. 5

设备接口一般位于主板底部，有40针。两个口并在一起，有时一个呈绿色，表示它为1。因为系统首先检测1，所以1应该接系统引导硬盘。现在主板上和串行接口并存，既支持133，又支持串行(即)。串行是在并行传输速率无法进一步提高情况下出现一种新、具有更高传输速率技术。下图依次为设备接口和接口。

8. 6 软盘驱动器接口用来连接软驱，多位于接口旁边，每个主板只有一个软驱插座，通常标注着“”或“”或“”，它比插槽短。但是现在电脑已经把软盘给取消了。

9. 7

插槽: 插槽是专用显卡插槽。主板上一般只有一个插槽。它可以加速显卡3D处理能力，让视频处理器及系统内存直接相连，避免经过窄带宽总线而形成系统瓶颈，同时提高了3D图形数据传输速度。

10.8 总线是一个先进高性能局部总线，通常工作频率为66。主板上插槽一般有3～5个，常见卡有声卡、网卡、电视卡和内置等。

11.9

总线是扩展总线新一代升级标准，简称。该总线采用点对点技术，能够为每一个设备分配独享通道带宽，不需要在设备之间共享资源，这就充分保障了各设备宽带资源，从而提高数据传输速率。

12.10 全称为 ，中文意思为基本输入输出系统，它既是硬件又含有软件，是系统中硬件及软件之间交换信息链接器。在主板芯片上面，一般都贴有或者是标识，它是主板上惟一贴有标签芯片。芯片内部通常都固化有键盘鼠标、串口并口、软驱和硬盘驱动器等系统启动所必须基本驱动程序。我们常说清除设置，实际上就是撤消芯片后备电源(钮扣电池)，让芯片中保存数据参数恢复到出厂状态。
