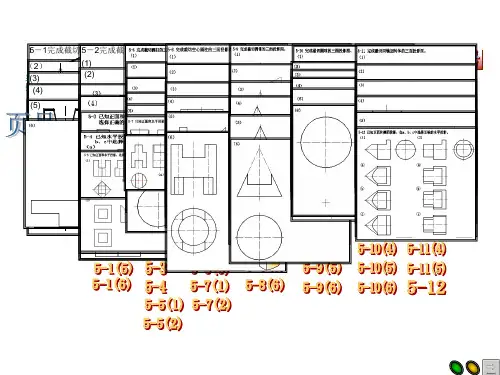

工程制图习题集第5章

（4） 剖切过程不能产生新线。
2.剖切符号：由剖切位置线、投影方向和编号组成。
1-1剖面图 投影 方向线
1
编号
1
剖切位置 线 剖面图的标注
（1）投射方向线垂直于剖切位置线，它们的长度分别
为4~6mm和6~10mm；
（2）剖切符号不应与其他图线接触；
（3）剖切符号的编号宜用阿拉伯数字，按顺序自左至
材料 图例
图4.4 剖面图的形成
剖面图
V 向剖面图的产生
P
W 向剖面图的产生
Q
在工程图中，常采用剖视的方法解决这一问题
二、剖面图的画法
看到的部分
剖到的部分
假想 剖切面
（一）剖切位置线及剖切符号
1. 剖切位置
选择剖面位置的基本原则：
（1）平行于某一投影面；
（2）过形体的对称面；
（3）过孔洞的轴线；
部形状和结构；而断面图则用来表达物体中某一局部的断
面形状。
断面图与剖面图的区别
二、断面图的画法 （一）剖切平面位置及断面剖切符号：
注与该符号相同的 编号。
②画图时应把几个平行的到的两个断面在转折处的分
界线。
多个剖切平面剖切的剖视图
错
易出现的错误
错
1 1 1 1
错
1 1 1 1
对
阶梯剖视图
１－１剖视图 １
★作出剖切断面轮廓； ★在剖切断面上绘制 剖面线； １ ★绘制剖切面后的可 见轮廓线； ★书写图名。
在画物体的正投影图时，制图规范规定用实线表示物 体的可见轮廓线，用虚线表示不可见的物体内部孔洞以及
为什么要采用剖面图的表示方 法 ？
被外部遮挡的轮廓线。
当物体内部的形状较复杂时，在投影中就会出现很多

第1章制图的基本知识和技能第1章制图的基本知识和技能第1章制图的基本知识和技能第1章制图的基本知识和技能第1章制图的基本知识和技能第2章投影基础第2章投影基础第2章投影基础第2章投影基础第2章投影基础第2章投影基础垂直不垂直不垂直第2章投影基础_不平行_ 第2章投影基础第2章投影基础第2章投影基础第2章投影基础第2章投影基础第2章投影基础第4章组合体第4章组合体第4章组合体第4章组合体第4章组合体第4章组合体第4章组合体第4章组合体第4章组合体第4章组合体第4章组合体总目录1.编制依据2.工程概况3.施工平面布置4.施工进度计划表5.施工管理机构及人员配置6.质量目标及保证措施7.安全施工措施8.锅炉施工方案9.汽轮机施工方案10.电气施工方案11.热工测量信自动控制系统施工方案12.主要机具一览表13.对甲方的要求1.编制依据1.1四川省某化工有限公司二期技改工程热电设备安装合同1.2四川省某化工有限公司提供的招标文件和设备有关技术资料。

1.3自贡市轻工业、井矿盐工业设计研究院设计的热机施工图。

施工中执行的有关国家、行业规范。

1.4甲方对该工程的安装、进度要求。

2.工程概况总目录14.编制依据15.工程概况16.施工平面布置17.施工进度计划表18.施工管理机构及人员配置19.质量目标及保证措施20.安全施工措施21.锅炉施工方案22.汽轮机施工方案23.电气施工方案24.热工测量信自动控制系统施工方案25.主要机具一览表26.对甲方的要求2.编制依据1.1四川省某化工有限公司二期技改工程热电设备安装合同1.2四川省某化工有限公司提供的招标文件和设备有关技术资料。

1.3自贡市轻工业、井矿盐工业设计研究院设计的热机施工图。

施工中执行的有关国家、行业规范。

1.4甲方对该工程的安装、进度要求。

2.工程概况总目录27.编制依据28.工程概况29.施工平面布置30.施工进度计划表31.施工管理机构及人员配置32.质量目标及保证措施33.安全施工措施34.锅炉施工方案35.汽轮机施工方案36.电气施工方案37.热工测量信自动控制系统施工方案38.主要机具一览表39.对甲方的要求3.编制依据1.1四川省某化工有限公司二期技改工程热电设备安装合同1.2四川省某化工有限公司提供的招标文件和设备有关技术资料。

5.2室内立面图
2.立面图的绘制
一般情况下，立面图有两种绘制方法： （1）按照建筑剖面图的画法，分别画出房屋内各墙立面以及相关物件的正投影图。
①所用线条粗细必须与平面布置图相对应。如绘制墙线的轮廓线，与平面图墙 体的轮廓线同粗，室内各物件的线条与平面图同粗等。
②标注尺寸要与平面布置图相对应，特别是有些序号标示一定要准确无误。标 出比例尺。对于需用详图或说明的部位要标出。
5.3室内剖面图
图5-6 剖面图的绘制（a）
5.3室内剖面图
图5-6 剖面图的绘制（b）
5.3室内剖面图
三、剖面图的识读要点
(1)依照图形特点，分清该图形是墙面图还是天花图等，根据索引和图名， 找出它的具体位置和相应的投影方向。明确的剖切位置和剖切投影方向，对于理 解剖面图起着重要作用。
(2)对于天花剖面图，可以从吊点、吊筋开始，按照主龙骨、次龙骨、基层 板与饰面的顺序识读，分析它们各层次的材料与规格及其连接方式，特别要注意 凹凸造型的边缘，灯槽、天花与墙体的连接工艺，各种结构转角收口工艺和细部 造型及所用材料的尺寸型号。
装饰立面图，由于有隔墙的关系，各独立空间的立面图必须单独绘制。当然有 些图纸也可以相互连续绘制，但必须是在同一个平面上的立面。一般情况下，同一 个空间中各个方向的立面图应尽量画在同一张图纸内。有时可以连接在一起，像是 一条横幅的画面，如同一个人站在房间中央环顾四周，是一个连续不断的过程，这 样便于墙面风格的比较与对照，可以全面观察室内各墙立面间相互衔接的关系以及 相关的装修工艺等。
5.2室内立面图
二、立面图的内容
1.常用表达方法
(1)依照建筑剖面图的画法，将房屋竖向剖切后所做的正投影图中有些带有天 花的剖面，有些还带有部分家具和陈设等，所以也有人称其为剖立面图。

第三节 断面图
一、断面图的形成
二、断面图的标注 1．剖切符号 2．剖切符号的编号
三、断面图和剖面图的区别 1．表达的对象不同 2．标注不同 3．剖切平面的形式不同 4．表达的内容不同
四、断面图的分类 1．移出断面图
2．重合断面图
第四节 图样的简化画法及其它表 达方法
一、省略画法 1．折断省略画法 2．构件局部不同的省略画法 3．相同要素的省略画法
5．旋转剖面图 （1）形成 用两相交的剖切平面（交线垂直于某 一基本投影面）剖开形体，并将倾斜于 基本投影面的剖切面旋转到与投影面平 行的位置后再进行投影，所得到的剖面 图称为旋转剖面图。 （2）适用范围 （3）注意事项
6．展开剖面图 （1）形成 用曲面或平面与曲面组合而成的铅垂面 作为剖切平面，沿形体的中心线剖切， 再把剖切平面展开或拉直，使之与基本 投影面平行，再进行投影，所得到的剖 面图称为展开剖面图。 （2）适用范围 （3）注意事项
3．局部剖面图 （1）形成 如果形体的大部分已经表达清楚，只 是局部尚需表达，或者只要表达局部就 可以知道整体情况的，就用剖切平面局 部地剖开形体，并用波浪线隔开，这样 所得的剖面图称为局部剖面图。 （2）适用范围 （3）注意事项
4．阶梯剖面图 （1）形成 当用一个剖切平面不能将形体上需要表达 的内部结构都剖切到时，可用两个或两个 以上相互平行的剖切平面剖开形体，所得 到的剖面图称为阶梯剖面图。 （2）适用范围 阶梯剖面图适用于表达内部结构不在同一 平面的形体。 （3）注意事项
四、形体在第三角中的投影来自第二节 剖面图一、剖面图的形成
二、剖面图的标注 1．剖切符号
2．剖切符号的编号
三、画剖面图的要点
