空分装置系统划分
所谓空分，就是将空气深度冷却至液态，由于液空其组分沸点各不相同，逐步分离出氧、氮、氩等等。空分装置大体可分以下几个系统：
1、 空气过滤系统
过滤空气中的机械杂质，主要设备有自洁式空气过滤器。
2、 空气压缩系统
将空气进行预压缩，主要设备有汽轮机、增压机、空压机等。
3、 空气预冷及纯化系统
将压缩空气进行初步冷却，并去除压缩空气中的水分和二氧化碳等杂质，主要设备有空
冷塔、水冷塔、分子筛纯化器、冷却水泵、冷冻水泵等。
4、 分馏塔系统
将净化的压缩空气深度冷却，再逐级分馏出氧气、氮气、氩气等，主要设备有透平膨胀
机、冷箱(内含主塔、主冷、主还、过冷器、粗氩塔、液氧泵、液体泵等)
5、贮存汽化系统
将分馏出的液氧、液氮、液氩进行贮存、汽化、灌充，主要设备有低温液体贮槽、汽化器、充瓶泵、灌充台等。
空气冷却塔结构工作原理
空冷塔（Φ4300×26895×16），主要外部有塔体材质碳钢，内部有2层填料聚丙烯鲍尔环，并对应2层布水器。
其作用是对从空压机出来的空气进行预冷。空气由塔底进入，塔顶出去，冷冻水从塔顶进入，塔顶出去，在这样一个工程中，冷冻水和空气在塔内，经布水器填料的作用充分的接触进行换热，把空气的温度降低。
水冷却塔的结构及工作原理
水冷却塔（规格Φ4200×16600×12），主要外部有塔体材质碳钢，内部有一层聚丙烯鲍尔环填料，对应一根布水管；一层不锈钢规整填料。
其作用式把从冷却水进行降温，生成冷冻水供给空冷塔。基本原理和空冷塔一样，从冷箱出来的温度较低的污氮气，进入水冷塔下部，在水冷塔内部经填料与从上部来的冷却水充分接触换热后排出，在此过程中冷却水生成冷冻水。
分子筛结构以及原理，其再生过程原理
吸附空气中的水份、CO2、乙炔等碳氢化合物，使进入空气纯净结构：卧式圆筒体、内设支承栅架、以承托分子筛吸附剂使用：空气经过分子筛床层时，将水份、CO2、乙炔等碳氢化合物吸附，净化后的空气CO2含量<1ppm；在再生周期中，先被高温干燥气体反向再生后，再被常温干燥气体冷却到常温，两分子筛成队交替使用。
空分装置安全培训课件
空分装置安全培训课件
随着工业化进程的不断推进，空分装置在石油化工、化学工程等行业中的应用日益广泛。然而，由于空分装置操作复杂、风险高，安全问题备受关注。为了提高操作人员的安全意识和应急处理能力，空分装置安全培训课件应运而生。
一、空分装置的基本原理
空分装置是一种用于将空气中的氧气、氮气、氩气等气体分离的设备。它基于分子筛和膜分离等原理，通过压缩、冷却、膜分离等步骤将混合气体分离成高纯度的氧气和氮气。空分装置广泛应用于工业生产中，如钢铁冶炼、化学品制造等。
二、空分装置的安全风险
1. 高压气体泄漏风险：空分装置中的气体压力通常较高，一旦发生泄漏，可能造成爆炸、火灾等严重后果。
2. 低温危险：空分装置中的某些工艺需要低温条件，而低温环境对人体有较大的伤害，容易引发冻伤等问题。
3. 气体混合风险：空分装置中不同气体的混合可能产生可燃、易爆的混合物，一旦点燃，会引发火灾或爆炸事故。
4. 设备故障风险：空分装置中的设备故障可能导致工艺中断、压力失控等问题，进而引发其他安全风险。
三、空分装置安全培训的重要性
1. 提高安全意识：通过培训课件，操作人员可以了解空分装置的安全风险和应急处理方法，增强安全意识，减少事故发生的可能性。 2. 学习安全操作技能：培训课件可以教授操作人员正确的操作流程和技巧，帮助他们熟悉设备，减少操作失误。
3. 掌握应急处理能力：培训课件将重点介绍各种事故的应急处理方法，使操作人员能够在事故发生时迅速做出正确的反应，保护自己和他人的安全。
4. 加强团队合作意识：培训课件中通常包含团队合作的案例分析和讨论，可以帮助操作人员加强团队合作意识，提高整体安全水平。
四、空分装置安全培训课件的内容
1. 空分装置基本原理：介绍空分装置的工作原理和主要设备，使操作人员对空分装置有全面的了解。
2. 安全风险分析：详细介绍空分装置中可能存在的安全风险，包括高压气体泄漏、低温危险、气体混合风险等，并分析其可能的危害后果。

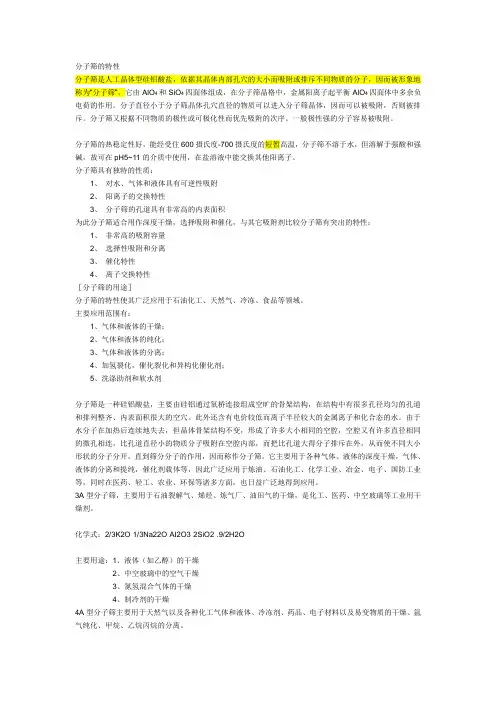

分子筛的特性
分子筛是人工晶体型硅铝酸盐，依据其晶体内部孔穴的大小而吸附或排斥不同物质的分子，因而被形象地称为“分子筛”。它由AlO4和SiO4四面体组成，在分子筛晶格中，金属阳离子起平衡AlO4四面体中多余负电荷的作用。分子直径小于分子筛晶体孔穴直径的物质可以进入分子筛晶体，因而可以被吸附，否则被排斥。分子筛又根据不同物质的极性或可极化性而优先吸附的次序。一般极性强的分子容易被吸附。
分子筛的热稳定性好，能经受住600摄氏度-700摄氏度的短暂高温，分子筛不溶于水，但溶解于强酸和强碱，故可在pH5~11的介质中使用，在盐溶液中能交换其他阳离子。
分子筛具有独特的性质：
1、 对水、气体和液体具有可逆性吸附
2、 阳离子的交换特性
3、 分子筛的孔道具有非常高的内表面积
为此分子筛适合用作深度干燥，选择吸附和催化，与其它吸附剂比较分子筛有突出的特性：
1、 非常高的吸附容量
2、 选择性吸附和分离
3、 催化特性
4、 离子交换特性
［分子筛的用途］
分子筛的特性使其广泛应用于石油化工、天然气、冷冻、食品等领域。
主要应用范围有：
1、气体和液体的干燥；
2、气体和液体的纯化；
3、气体和液体的分离；
4、加氢裂化，催化裂化和异构化催化剂；
5、洗涤助剂和软水剂
分子筛是一种硅铝酸盐，主要由硅铝通过氧桥连接组成空旷的骨架结构，在结构中有很多孔径均匀的孔道和排列整齐、内表面积很大的空穴。此外还含有电价较低而离子半径较大的金属离子和化合态的水。由于水分子在加热后连续地失去，但晶体骨架结构不变，形成了许多大小相同的空腔，空腔又有许多直径相同的微孔相连，比孔道直径小的物质分子吸附在空腔内部，而把比孔道大得分子排斥在外，从而使不同大小形状的分子分开，直到筛分分子的作用，因而称作分子筛。它主要用于各种气体、液体的深度干燥，气体、液体的分离和提纯，催化剂载体等，因此广泛应用于炼油、石油化工、化学工业、冶金、电子、国防工业等，同时在医药、轻工、农业、环保等诸多方面，也日益广泛地得到应用。
空分装置纯化系统分子筛再生气露点测量准确性研究
摘要：空分设备的工艺是全低压空分设备，即KDON-12000 / 24000、增压扩张器和常温分子筛。装置的运行暴露出一些问题:经过大约一个月的运行，主换热器的阻力逐渐上升到14kPa以上，进入塔内的空气量减少到50，000m ^ 3H-1以下(工艺指数为65，000m ^ 3H-1)。O2和N2的纯度达不到工艺指数，工作条件恶化，湿气和CO2冻结现象明显。出现这种情况的原因是分子筛净化器的再生周期长，分子筛吸附饱和，水和CO2等杂质流入主换热器，主换热器的阻力增加。
关键词：空分装置；纯化系统；分子筛；再生气露点；测量；准确性
引言
近年来，随着煤中烯烃、煤中石油、煤中甲醇等多种煤化工产业的兴起。、新建煤气化装置越来越多，单个气化炉的功率和单个气化装置中气化炉的数量显着增加，相关空分装置的功率从原来的几千nm3/h增加到83 000。nm3/h，当前最大剂量100，000 nm3/h逐渐增加。分子筛空气净化系统对大规模空分设备的安全、稳定、长时间运行起着重要作用。分子筛是一种独特的铝硅酸盐化合物，具有均匀的微孔结构和均匀的孔径。这些孔隙可以将直径较小的分子吸附到孔隙腔的内部，并且对极性分子和不饱和分子具有优选的吸附能力，所以它们可以分离具有不同极性、饱和程度、分子大小和沸点的分子，即具有屏蔽分子的功能。
1分子筛纯化器系统概况
300 Nm3 / h空分设备的清洗系统由两个吸附器组成，一个在内部是13XAPG分子筛，一个用于操作，另一个用于再生，切换时间为8小时。包括两组电加热器，一组用于使用，另一组用于大气，6个低功率电加热管(33千瓦)、24个高功率电加热管(132千瓦)和13个由软件控制器控制的气动球阀。空气净化包括使用13X分子筛的选择性吸附特性，根据可变温度和压力吸附(TSA、PSA)的原理，在空气中吸收水蒸气、二氧化碳、乙炔等有害成分。来自预冷系统的潮湿饱和空气首先从下到上通过吸附剂之一流动，空气中的水分、二氧化碳、乙炔等在压力下被分子筛吸附。由于分子筛的剂量是确定的，分子筛的吸附能力在一段时间内达到饱和，即吸附层渗透，分子筛没有持续的吸附能力。此时，自动切换阀门启闭顺序，空气进入其他吸附器继续吸附。对于具有饱和吸附器的吸附器，压力首先以常压释放到大气中，接着注入加热的污浊氮，以与吸附状态相反的气体流动加热吸附器层。分子筛吸附剂原粒子内的吸附剂因温度升高而脱附，水蒸气、二氧化碳、乙炔等，被高温气体脱附，从吸附层位移。这时，吸附层的温度太高，不能适合在下一个循环中吸附。
