民用建筑电气设计技术规范
我个人整理整理的信息不准，如有不好的请大家留言，我进行标注，这样可以提 醒网友——
常用国标省图集
99（03）D501-1建筑物防雷设施安装图集）

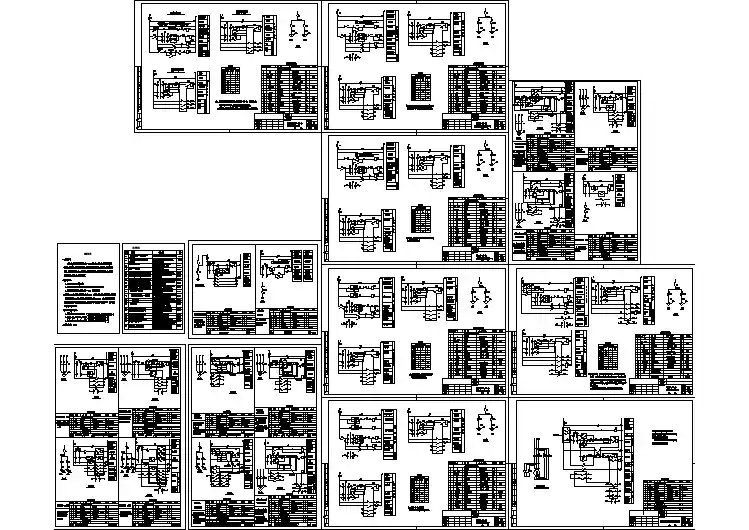

10D303-2 常用风机控制电路图
10D303-3 常用水泵控制电路图
12D11火灾报警与控制
12DX603 住宅小区建筑电气设计与施工
12J814汽车库、修车库、停车场设计防火规范图示 （1）
12J814-汽车库-修车库-停车场设计防火规范-GB50067- 2014 图示
12SDX101-2民用建筑电气设计计算及示例
13J811-1改《建筑设计防火规范》图示（2015年修改版）
14D504接地装置安装
14D801 :超高层建筑电气设计与安装
14X505-1火灾自动报警系统设计规范图示 15D202-2 :柴油发电机组设计与安装
15S202室内消火栓安装（GJBT-1344）
15S909《消防给水及消火栓系统技术规范》图示
16D707-1 建筑电气设施抗震安装
16D401-5 水下及潮湿环境电气设备设计与安装
16D303-2常用风机控制电路图
16D303-3 常用水泵控制电路图
民用建筑工程常见问题分析及图示（电气专业）
消防设备电源监控系统（10CX504国标图集） 弱电监控相关图集
08D800民用建筑电气设计
08ZD04常用电器控制原理图
15D500防雷与接地
防雷与接地安装（2003合订本D501-1〜4）
河南省标12YD 南方电网10kV及以下业扩受电工程典型设计图集［CAD版］
中南标电气图集2015
12D资料（全）最新电子版 -印刷版 IEC规范
GB13140.1-2008 家用和类似用途低压电路用的连接器件 —第1部分：
GB 7000.1-2007 灯具 第1部分 一般要求与试验
GBT 18802.12-2006 低压配电系统的电涌保护器（SPD）第1、2部分选择
以单台防排烟风机为例，主回路元件为分立元件。
1、风机控制箱至模块箱：消防联动启动风机控制线2根、风机启停状态监视线4根、手自动工作状态监视线4根、过负荷报警监视线2根，共计12根监视控制线6x(WDZN-RYJS-2x1.5)，采用4个输入模块和1个输入输出模块。
2、风机控制箱至消控室：风机启停手动控制线3芯，可采用WDZN-KYJY-3x1.5。
3、防排烟风机关联设备：280℃常开防火阀反馈信号的监视线2根，接防火阀常开触点，采用1个输入模块；电动防火阀、排烟阀、送风口、排烟口、排烟窗等的监视控制线4根2x(WDZN-RYJS-2x1.5)，采用1个输入输出模块。排烟风机入口处的280℃防火阀至风机控制箱的连锁控制线2根WDZN-BYJ-2x1.5，接防火阀常闭触点。
消防水泵指消火栓泵和自动喷淋泵，以一用一备为例。
1、水泵控制柜至模块箱：消防联动启动水泵控制线2根、主备用水泵启停状态监视线8根、手自动工作状态监视线4根、过负荷报警监视线2根，共计16根监视控制线8x(WDZN-RYJS-2x1.5)，采用6个输入模块和1个输入输出模块。
2、水泵控制柜至消控室：水泵启停手动控制线3芯，可采用WDZN-KYJY-3x1.5。预作用阀组和快速排气阀前电动阀的启停手动控制线4芯WDZN-KYJY-4x1.5。 3、消防水泵关联设备：
1）消火栓系统主要有出水干管上的压力开关、高位消防水箱出水管上的流量开关、（干式系统）报警阀压力开关动作信号监视线2根，采用1个输入模块。
2）湿式自动喷水灭火系统：主要有湿式报警阀压力开关、水流指示器、信号阀动作信号监视线2根，采用1个输入模块。
3）预作用系统不充气预作用系统，主要有报警阀压力开关、水流指示器、信号阀动作信号监视线2根，采用1个输入模块；预作用阀组监视控制线4根，采用1个输入输出模块，在管网最不利端可能会设置电磁排气阀，采用1个输入输出模块。对于充气的预作用系统，一般会设置预作用阀控制箱，来联动控制空压机、电磁阀等设备，故预作用阀控制箱设联动控制线4根，采用1个输入输出模块；快速排气阀前的电动阀采用控制线2根，采用1个输入输出模块，其他需监视动作信号的设备与不充气预作用系统相同。消防水箱（池）高、低和正常水位的监视，一种做法是在消防水箱设置液位传感器，将水位信号传送到消防控制室的液位传感器控制箱分机上，但这种做法无法在图形显示装置上显示消防水箱的水位，不满足火规3.4.2条要求。另一种做法是采用输入模块将高、低和正常水位的信号接入火警系统，但笔者查阅的液位传感器控制箱一般只有高水位报警、低水位报警信号，未见正常水位反馈点，能否认为高低水位均不报警之外就是正常水位状态，有待商榷。压力开关、流量开关至水泵控制柜的连锁控制线2根，由于此控制线一般距离较长，可采用WDZN-KYJY-2x1.5。
电气控制的分类
一、说到电气控制，首先得明白它是啥。这不是啥高深莫测的东西，实际上它就是通过电力来控制设备运行的一种方法。也就是，我们通过电流、电压、信号等东西去操控电器设备的启动、停止、调速，甚至方向。要是把电气控制比作一部电影，那电流就是导演，电气设备就是演员，控制方式则是剧本。看起来复杂，其实说白了就是个“开关”游戏。就拿我们平时用的电灯来说，不就是通过控制开关让电流通或者断来亮或者灭吗？这简单的操作，就是电气控制的基础。电气控制的分类也差不多可以理解成不同“剧本”下的不同“控制方式”啦。
二、电气控制大致分为三大类：常规控制、自动控制和智能控制。先说常规控制吧，这个大家应该都比较熟悉。比如我们家里那个开关，按一下就亮，按一下就灭，简单直接，一看就懂。其实它的原理就是通过简单的电流通断来控制设备的启停。你按下去，电流通过了，电器工作；你松开，电流断了，电器停了。这样听起来是不是挺直白的？别看它简单，它的应用范围可广泛了。家里电视、空调、洗衣机，甚至街头的路灯，很多时候都是通过这种方式来控制的。咱们每次打开冰箱门，它都能亮起灯，这不就是常规控制的例子吗？
三、咱们说说自动控制。嗯，顾名思义，这个“自动”俩字儿就让人感觉它比常规控制高级了不少。自动控制的最大特点就是“能自动搞定”——简单说，就是设备可以在没有人干预的情况下，根据环境的变化自己调节工作状态。比如家里的空调，温度高了自动开，低了自动关；还有工厂里的流水线，机器会根据生产节奏自动调整速度，这可就不是咱们随便按个开关就能搞定的了。自动控制是通过感知外界的信号变化（比如温度、
湿度、压力等）来实现的，简单说就是“设备会自个儿瞧情况决定该干啥”。自动控制还可以根据预设的程序来运行，避免了人工干预，省事儿又高效。
四、最后聊聊智能控制，这个就更炫酷了！智能控制其实是自动控制的“升级版”，它不光能感知环境，还能进行分析、判断、决策。就像现在很多智能家居设备一样，你可以通过手机APP控制家里的空调、灯光、窗帘，甚至冰箱能提醒你食材快过期了，简直就是个居家好帮手。智能控制系统不仅能自动调整，还能学习你的使用习惯，做出最适合的操作。比如你每天晚上7点到家，灯光自动亮起，空调自动调至你喜欢的温度，这就是智能控制的魅力了。智能控制更注重与人之间的互动，设备不仅能自主决策，还能“懂你”。
对于电气控制技术的认识
电气控制技术是指利用电气信号来控制机械、设备或系统的运行状态的一种技术。在现代工业生产中，电气控制技术已经成为不可或缺的一部分，它可以提高生产效率、降低成本、提高产品质量等方面发挥重要作用。下面将从以下几个方面对电气控制技术进行详细介绍。
一、电气控制技术的基础
1.1 电路基础
在学习电气控制技术之前，需要先了解一些基本的电路知识。例如，直流电路和交流电路的特点、欧姆定律、基本元件（如电阻、电容、电感）等等。只有对这些基础知识有了深刻的理解，才能更好地理解和应用于实际工作中。
1.2 控制原理
在掌握了基本的电路知识之后，需要学习一些控制原理。例如，自动化控制系统中常用的反馈控制原理、比例积分微分（PID）控制算法等等。这些原理是实现自动化控制必不可少的组成部分。
二、常见的电气元件及其应用
2.1 继电器
继电器是一种常见的电气元件，它可以将小电流转换成大电流，从而控制大功率设备的开关。在自动化控制系统中，继电器常用于实现逻辑控制、定时控制、步进控制等功能。
2.2 开关
开关是一种常见的电气元件，它可以用来控制电路的通断。在自动化控制系统中，开关通常被用来实现手动操作或紧急停机等功能。
2.3 传感器
传感器是一种能够将物理量转换成电信号的装置。在自动化控制系统中，传感器可以用来检测温度、压力、光强度等物理量，并将其转换成电信号送入计算机或PLC进行处理。
三、自动化控制系统
3.1 PLC
PLC（可编程逻辑控制器）是一种专门用于工业自动化领域的计算机。它具有高速、高精度、可靠性强等特点，并且可以通过编程实现各种复杂的逻辑和运算。在自动化生产线上，PLC通常被用来实现各种复杂的逻辑和运算。
3.2 SCADA
SCADA（监视、控制和数据采集系统）是一种用于监视和控制工业生产过程的软件系统。它可以实时监测生产过程中各种物理量，并将其转换成图形化界面供操作人员进行监视和控制。
