电梯控制器

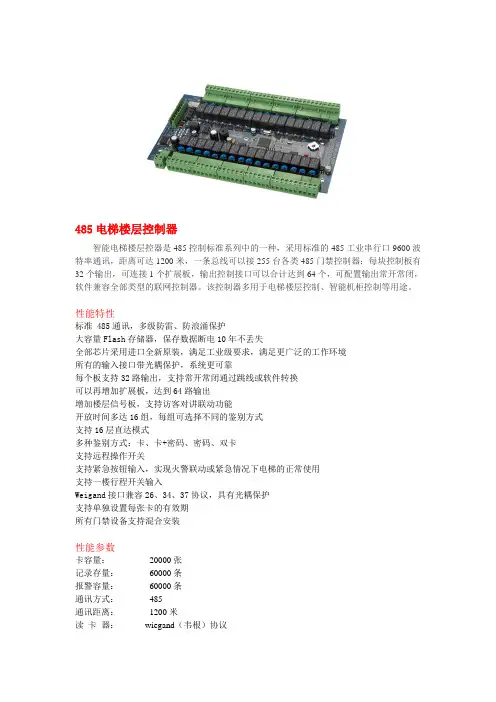

485电梯楼层控制器智能电梯楼层控器是485控制标准系列中的一种，采用标准的485工业串行口9600波特率通讯，距离可达1200米，一条总线可以接255台各类485门禁控制器；每块控制板有32个输出，可连接1个扩展板，输出控制接口可以合计达到64个，可配置输出常开常闭，软件兼容全部类型的联网控制器。

该控制器多用于电梯楼层控制、智能机柜控制等用途。

性能特性标准 485通讯，多级防雷、防浪涌保护大容量Flash存储器，保存数据断电10年不丢失全部芯片采用进口全新原装，满足工业级要求，满足更广泛的工作环境所有的输入接口带光耦保护，系统更可靠每个板支持32路输出，支持常开常闭通过跳线或软件转换可以再增加扩展板，达到64路输出增加楼层信号板，支持访客对讲联动功能开放时间多达16组，每组可选择不同的鉴别方式支持16层直达模式多种鉴别方式：卡、卡+密码、密码、双卡支持远程操作开关支持紧急按钮输入，实现火警联动或紧急情况下电梯的正常使用支持一楼行程开关输入Weigand接口兼容26、34、37协议，具有光耦保护支持单独设置每张卡的有效期所有门禁设备支持混合安装性能参数卡容量：20000张记录存量：60000条报警容量：60000条通讯方式：485通讯距离：1200米读卡器：wiegand（韦根）协议开门方式：单卡、密码、卡+密码、双卡、软件远程标准接口读卡器：1个控制输出：32个火警输入：1个楼层按钮：32个( 采集板)限位输入：1个485 通讯：1个基本参数主板尺寸：218×136×32mm主板颜色：深蓝(标准版)主板重量：约450克机箱尺寸：285×240×82mm380×300×75mm(大箱)机箱颜色：黑色机箱重量：约1400克(大箱2400克)工作温度：<60℃环境湿度：10% ~ 95% R.H工作电压：DC 12V工作电流：< 100mA额定功率：≤5W断电保护：10 年应用领域政府机关、科研机构、厂矿企业智能大厦、写字楼、办公楼智能小区、高档别墅、出租屋通讯机房、银行金融机构、金库军事设施、监狱院校学府、医院宾馆酒店。

电梯门控制器PM-DCU施工说明书电梯门控制器PM-DCU施工说明书1、引言1.1 文档目的本文档旨在提供有关电梯门控制器PM-DCU的施工说明，包括安装、连接、调试等详细步骤和注意事项。

1.2 文档范围本文档适用于安装和调试电梯门控制器PM-DCU的施工人员。

施工人员在进行相关工作时应严格按照本文档中的指导进行操作。

2、安装准备2.1 工具和材料在进行电梯门控制器PM-DCU的施工前，需要准备以下工具和材料：- 螺丝刀- 扳手- 电缆- 电工胶带- 接线端子2.2 安装环境在进行电梯门控制器PM-DCU的施工前，需要确保安装环境符合以下条件：- 温度：在0°C至40°C范围内。

- 湿度：在10%至90%的相对湿度范围内。

- 通风良好，没有明火。

3、安装步骤3.1 安装位置选择根据实际需要，选择一个合适的位置安装电梯门控制器PM-DCU。

确保位置的稳固和易于维修。

3.2 安装固定使用螺丝刀和扳手将电梯门控制器PM-DCU固定在选择的位置上。

确保固定牢固。

3.3 连接电缆根据电梯门控制器PM-DCU的接口要求，将电缆连接到相应的接口上。

确保连接正确无误。

4、调试步骤4.1 电源接通在完成安装和连接后，接通电源。

确保电源的稳定和接地良好。

4.2 功能测试按照产品说明书提供的方法，测试电梯门控制器PM-DCU的各项功能。

确保功能正常。

4.3 故障排除如果在测试过程中发现任何故障或问题，根据产品的故障排除指南进行检查和修复。

5、附件本文档涉及的附件：- 产品说明书- 接线图示意图- 故障排除指南- 联系方式6、法律名词及注释6.1 法律名词在本文档中涉及到的法律名词及其注释如下：- 电梯：指用于垂直或近垂直运输人员或物品的升降机设备，包括各种类型的电梯、升降机、自动扶梯和自动人行道等。

- 电梯门控制器：指用于控制电梯门开关、运行和保护的设备。

- 施工：指安装、调试和维修电梯门控制器的过程。

安全注意事项在安装和设备投入运行前，请仔细阅读安全说明和警告，避免对人员、设备造成伤害及损坏。

本说明书有关安全注意事项的的等级分为“注意”和“危险”两级。

注意危险：错误使用会有危险，可能会造成轻伤、中度伤害或财物损失。

：错误使用会有危险，可能会致人重伤、残废甚至死亡以及重大财物损失。

1．确认及安装注意●受损的变频器和零部件不全的变频器，切勿安装。

●请安装在金属等不易燃烧的材料上，以免发生火灾。

●安装时请不要抓在外壳或两端接线端子上，当心掉下来压脚，有受伤的危险。

●请确定已安装牢靠。

否则，可能会掉下来砸伤人。

2．布线注意●请确认交流主回路电源的电压与变频器的额定电压是否一致。

切勿对变频器进行耐电压试验。

●请勿将电源接到输出U、V、W端子上。

危险●接线前，请确认输入电源是否处于OFF状态。

●只允许连接交流单相220V的输入电源，本设备必须接地（NEC和其它应用标准）。

，●非专业电气工程人员，请勿进行接线作业。

3．操作和运行注意●因散热片温度会变得很高，所以，请不要触摸，以免被烫伤。

·请勿随意变更变频器的设定，本变频器在出厂时已经进行了适当的设定。

危险●请务必在装上外壳后再接通电源。

接通电源前请将开关置于OFF位置。

●变频器通电时，即使在停机状态也不要触摸变频器的端子，以免触电。

4．维护和检查危险●检查要在切断电源5分钟后进行，否则有触电的危险。

●检查和维护要由专业人员进行●变频器的端子在通电情况下切勿触摸，端子上有高电压，非常危险。

●进行检查、维护作业时请使用绝缘工具，并避免手上佩带手表、戒指等金属物。

5．其它危险●绝对禁止对变频器进行改造，以免发生伤亡事故。

1、安全注意事项．2．目录3．接线3-1变频器接线圈3-2控制器接线4．操作4一、l各按键功能及指示4-2基本操作4-3系统参数．5．其它参数5--1 相关技术参数5--2电气参数6．调试说明6-1两个关键词的解释6-2门机控制器调试的具体步骤7．故障处理8、其它8-1废物处理8-2咨询修理9、附页，附页1：门机安装注意事项附页2：双折门机直粱安装示意图附页3；轿顶安装示意图1- 1●标牌内容TYPE: ACVFSOURCE: 1Φ200-240V 50/60Hz OUTPUT: 0.5KV A l.5SER.NO.: 06AA-0888额定输出电流额定输入电流生产号（例如0888，0889）2、外观和各部分的名称正向视图3-1控制器接线插座号端子及标识功能插座端子及标识功能电源相线接地电源中性线电机端子接地开门指令公用关门指令开门到位公用关门到位公用位置公用外接开门到位（到位接通）接地外接关门到位开关外接关门到位开关注：P3开关门指令输入，要求是开关量无源输入。

电梯控制的分类
电梯控制主要分为以下几类：
1.电梯信号控制
电梯信号控制是指电梯的控制器根据楼层和呼叫信号来控制电梯的运行。

例如，当有人按下楼层的按钮时，控制器会接收到这个信号，然后根据按下楼层的位置来控制电梯的运行方向和停靠楼层。

2.电梯集选控制
集选控制是一种比较常见的电梯控制方式，它是指在电梯运行过程中，能够同时对多个楼层的呼叫信号进行处理和响应。

这种控制方式适用于高层建筑，可以满足大量乘客的需求。

3.电梯并联控制
并联控制是指将多台电梯的控制线路并联在一起，使得这些电梯可以同时运行，并且可以根据需要进行调度和分配。

这种控制方式适用于大型商场、车站等人员密集的场所。

4.电梯群控控制
群控控制是指通过中央控制器来控制多台电梯的运行。

这种控制方式可以有效地提高电梯的运行效率，并且可以根据大楼内的客流情况来进行智能调度。

5.电梯特殊控制
特殊控制是指在电梯运行过程中，根据特殊需求来进行控制。

例如，当需要搬运大型货物或者残障人士乘坐电梯时，就需要通过特殊控制来实现对电梯的特殊操作。

6.电梯远程控制
远程控制是指通过远程设备来对电梯进行控制。

例如，当有紧急情况发生时，可以通过远程设备来控制电梯的运行，从而快速地疏散乘客。

7.电梯安全控制
安全控制是指通过一系列安全措施来保证电梯的安全运行。

例如，当电梯出现故障或者异常情况时，安全控制系统会自动采取措施来保护乘客的安全。

8.电梯自动控制
自动控制是指通过自动化设备来对电梯进行控制。

这种控制方式可以大大提高电梯的运行效率，并且可以减少人工操作失误的可能性。
