《机械设计基础》期中考卷1一、单项选择题。
(每小题2分，共16分)1. 曲柄摇杆机构中，摇杆为主动件时，( )为死点位置。
A. 不存在B. 曲柄与连杆共线时C. 摇杆与连杆共线时D. 曲柄与机架共线时2. 为保证四杆机构良好的机械性能，( )不应小于最小许用值。
A. 压力角B. 传动角C. 极位夹角D. 啮合角3. ( )决定了从动杆的运动规律。
A. 凸轮转速B. 凸轮大小C. 凸轮形状D. 凸轮轮廓曲线4. 平面四杆机构无急回特性时( )，行程速比系数( )。
A. 压力角α=0，k＞1B. 传动角β=0，k<1C. 极位夹角θ=0，k=0D. 极位夹角θ=0，k=15. 在双曲柄机构中，已知三杆长度分别为a=80mm，b=150mm，c=120mm，则d 杆长度应为( )。
A. ＜110mmB. 110mm≤d≤190mmC. ≥190mmD. >2006. 凸轮机构中，基圆半径是指凸轮转动中心到( )半径。
A. 理论轮廓线上的最大B. 实际轮廓线上的最大C. 实际轮廓线上的最小D. 理论轮廓线上的最小7. 凸轮机构中的压力角是指( )间的夹角。
A. 凸轮上接触点的法线与从动件的运动方向B. 凸轮上接触点的法线与该点线速度C. 轮上接触点的切线与从动件的运动方向D. 以上均不对8. 一标准直齿圆柱齿轮的周节(齿距)P=15.7mm，齿顶圆的直径为d=400mm，则该齿轮( )。
A. 82B. 78C. 80D. 76二、填空题。

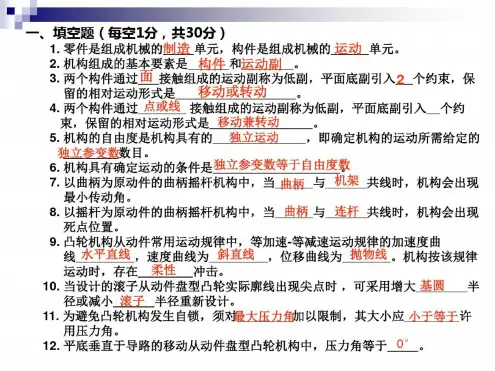

(每空1分，共14分)1．两构件之间为( )接触的运动副称为低副，引入一个低副将带入( )个约束。
2．在凸轮机构从动件的常用运动规律中，( )、( )运动规律有柔性冲击。
3．采用标准齿条刀具加工标准齿轮时，其刀具的( )线与轮坯( )圆之间做纯滚动；加工变位齿轮时，其刀具的( )线与轮坯( )圆之间做纯滚动。
一对相啮合的大小齿轮齿面接触应力的关系是( )，其接触强度的关系是( )。
杭州师范大学钱江学院2010 —2011学年第二学期期中试卷________ __专业《 机械设计》答案一、单选题（在每小题的四个备选答案中选出一个正确答案，并将正确答案的序号填入题后的横线上。
每小题2分，共20分。
）1.螺纹联接防松的根本问题在于 C 。
A 、增加螺纹联接的轴向力B 、增加螺纹联接的横向力C 、防止螺纹副的相对转动D 、增加螺纹联接的刚度 2．普通螺栓受横向工作载荷时，主要靠 B 来承担横向载荷。
A 、挤压力B 、摩擦力C 、剪切力3．变应力特性可用σmax 、σmin 、σa 、σm 、r 等五个参数中的任意 B 个来描述。
A ．一个 B ．两个 C ．三个 D ．四个 4. 带传动工作时产生弹性滑动是因为 B 。
A ．带的预紧力不够B ．带的紧边拉力和松边拉力不等C ．带绕过带轮时有离心力D ．带和带轮间的摩擦力不够的弹性滑动 5．在圆柱齿轮传动中，齿轮直径不变而减小模数，对轮齿的弯曲强度是 A A. 下降 B.不变 C.提高 D.不确定 6．在常用的螺纹联接中，自锁性能最好的螺纹是 A 。
A 、三角形螺纹B 、梯形螺纹C 、锯齿形螺纹D 、矩形螺纹 7．链传动中链节数取偶数，链轮齿数取奇数，最好互为质数，其原因是 A 。
A ．磨损均匀 B.具有抗冲击力 C.减少磨损与胶合 D.瞬时传动比为定值 8．带传动主要是依靠 C 来传递运动和功率的。
A ．带与带轮接触面之间的正压力B ．带的紧边拉力C.带与带轮接触面之间的摩擦力 D ．带的初拉力9. 标准平键的承载能力通常取决于 CA 键的抗剪强度 B.键的弯曲强度C.键联接工作表面的挤压强度D.轮毂的挤压强度 10.齿轮的齿面疲劳点蚀首先发生在 A 的部位。
A ．靠近节线的齿根表面上 B.靠近节线的齿顶表面上； C ．在节线上 D.同时在齿根和齿顶表面上。
二、填空题（每空1分，共20分。
）1．滚子链是由滚子、套筒、销轴、内链板和外链板所组成，其 套筒和内链板 之间外链板与销轴之间分别为过盈配合，而 滚子与套筒 之间、 套筒与销轴 之间分别为间隙配合。
北 京 交 通 大 学 考 试 试 题课程名称：机械原理（B ）A 卷 2005--2006学年第2学期 出题教师：房海蓉，张英，王青温1、 （13分）试计算图示机构的自由度。
（若有复合铰链、局部自由度或虚约束，必须明确指出。
〕并指出杆组的数目与级别以及机构级别。
LG题2 2、（12分）图示机构中，已知各构件尺寸、位置及v 1 （为常数）。
试用相对运动图解法求构件5的角速度5ω及角加速度 α5 。
(比例尺任选。
)3、（10分）图示为平底从动件偏心圆凸轮机构，Q为生产阻力， 转动副的摩擦圆及滑动摩擦角ϕ 已示于图中。
试(1)在图中画出各运动副反力的作用线及方向；(2)写出应加于凸轮上驱动力矩d M 的表达式， 并在图中标出方向。
（注： 不 必求解各力大小及力矩大小。
) 4、 （10分）现 需 设 计 一 铰 链 四 杆 机 构, 已 知 摇 杆 CD 的 长 度 l CD =150 mm ,摇 杆 的 两 极 限 位 置 与 机 架 AD 所 成 的 角 度 90,3021==ϕϕ, 机 构 的行 程 速 比 系 数 K =1, 试 确 定 曲 柄 AB 和 连 杆 BC 的 长 度 。
ba题55、 （10分）在图示的凸轮机构中，画出凸轮从图示位置转过︒60时从动件的位置及从动件的位移s 。
6、 （10分）一对按标准中心距安装的外啮合渐开线直齿圆柱标准齿轮，其小齿轮已损坏，需要配制，今测得两轴中心距mm 310=a ，大齿轮齿数z 2100=，齿顶圆直径4082a =d mm ，α220=，1a =*h ，c *=025.，试确定小齿轮的基本参数及其分度圆和齿顶圆的直径。
7、 （12分）轮 系 如 图， 已 知 z 1 ＝22，z 2 =33，z 3 =88，z 4 =z 6， 求 传 动 比i 16。
8、（13分）图示为作用在机器主轴上一个工作循环内驱动力矩M d 的变化规律。
设阻力矩r M 为常 数，平均转速 1000m =n r/min ，试求： (1)阻力矩r M ；(2)最大盈亏功max W ∆；(3)若速度不均匀系数为0.05，应装在主轴上飞轮的转动惯量 J F 。
机械原理试卷合集（含参考答案）《机械原理试卷参考答案》（№1）一、填空题：（30分）1．机构中的速度瞬心是两构件上（相对速度）为零的重合点，它用于平面机构（速度）分析。
2．下列机构中，若给定各杆长度，以最长杆为连架杆时，第一组为（双摇杆机构）机构；第二组为（曲柄摇杆机构）机构。
ba c(1) a = 250 b = 200 c = 80 d = 100；(2) a = 90 b = 200 c = 210 d = 100 。
3.机构和零件不同，构件是（运动的单元），而零件是（制造的单元）。
4．凸轮的基圆半径越小，则机构尺寸（越大）但过于小的基圆半径会导致压力角（增大）。
5．用齿条型刀具范成法切制渐开线齿轮时，为使标准齿轮不发生根切，应使刀具的（齿顶线不超过极限啮合点）。
6．当要求凸轮机构从动件的运动没有冲击时，应选用（摆线运动）规律。
7．间歇凸轮机构是将（主动轮的连续转动）转化为（从动转盘的间歇）的运动。
8．刚性转子的平衡中，当转子的质量分布不在一个平面内时，应采用（动平衡）方法平衡。
其平衡条件为（∑M = O ；∑F = 0 ）。
1．9．机械的等效动力学模型的建立，其等效原则是：等效构件所具有的动能应（等于整个系统的总动能）。
等效力、等效力矩所作的功或瞬时功率应（等于整个系统的所有力，所有力矩所作的功或所产生的功率之和）。
10．平面机构结构分析中，基本杆组的结构公式是（3n = 2P L）。
而动态静力分析中，静定条件是（3n = 2P L）。
一、选择题：（20分）1．渐开线齿轮齿条啮合时，若齿条相对齿轮作远离圆心的平移，其啮合角（B）。
A)增大； B)不变； C)减少。
2．为保证一对渐开线齿轮可靠地连续传动，应便实际啮合线长度（C）基圆齿距。
A)等于； B)小于； C)大于。
3．高副低代中的虚拟构件的自由度为（A）。
A) -1； B) +1 ； C) 0 ；4．压力角是在不考虑摩擦情况下，作用力与作用点的（B）方向的夹角。
