地块住宅项目策划结构施工图设计优化报告

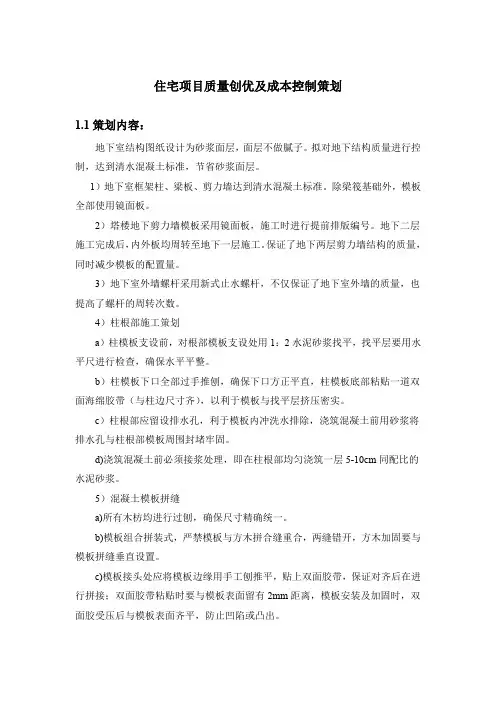

住宅项目质量创优及成本控制策划

1.1策划内容：

地下室结构图纸设计为砂浆面层，面层不做腻子。拟对地下结构质量进行控制，达到清水混凝土标准，节省砂浆面层。

1）地下室框架柱、梁板、剪力墙达到清水混凝土标准。除梁筏基础外，模板全部使用镜面板。

2）塔楼地下剪力墙模板采用镜面板，施工时进行提前排版编号。地下二层施工完成后，内外板均周转至地下一层施工。保证了地下两层剪力墙结构的质量，同时减少模板的配置量。

3）地下室外墙螺杆采用新式止水螺杆，不仅保证了地下室外墙的质量，也提高了螺杆的周转次数。

4）柱根部施工策划

a）柱模板支设前，对根部模板支设处用1：2水泥砂浆找平，找平层要用水平尺进行检查，确保水平平整。

b）柱模板下口全部过手推刨，确保下口方正平直，柱模板底部粘贴一道双面海绵胶带（与柱边尺寸齐），以利于模板与找平层挤压密实。

c）柱根部应留设排水孔，利于模板内冲洗水排除，浇筑混凝土前用砂浆将排水孔与柱根部模板周围封堵牢固。

d)浇筑混凝土前必须接浆处理，即在柱根部均匀浇筑一层5-10cm同配比的水泥砂浆。

5）混凝土模板拼缝

a)所有木枋均进行过刨，确保尺寸精确统一。

b)模板组合拼装式，严禁模板与方木拼合缝重合，两缝错开，方木加固要与模板拼缝垂直设置。

c)模板接头处应将模板边缘用手工刨推平，贴上双面胶带，保证对齐后在进行拼接；双面胶带粘贴时要与模板表面留有2mm距离，模板安装及加固时，双面胶受压后与模板表面齐平，防止凹陷或凸出。 d)框架柱加固采用槽钢加固。

6）柱梁线角

a)模板角线确保规格一致，线条顺畅。

b)线条固定在小面模板上，钉子间距200-250mm，以保证线条在支设大面模板时不变形，线条接头处为45°接头。

7）对拉螺杆孔周围露浆、起砂。

在构件模板两侧的相对应位置钻取比PVC管大1mm的圆孔（PVC管内径要比对拉螺栓大2-3mm，PVC管强度要高些），对拉螺栓从PVC管穿过，PVC管与模板接触部位用密封条粘牢。

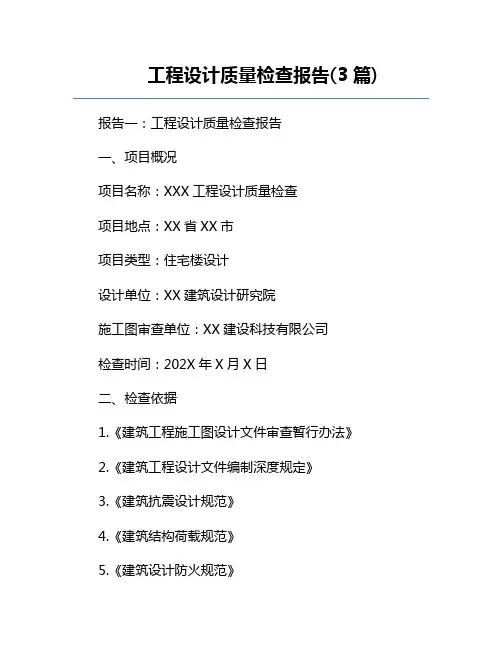

工程设计质量检查报告(3篇)

报告一：工程设计质量检查报告

一、项目概况

项目名称：XXX工程设计质量检查

项目地点：XX省XX市

项目类型：住宅楼设计

设计单位：XX建筑设计研究院

施工图审查单位：XX建设科技有限公司

检查时间：202X年X月X日

二、检查依据

1.《建筑工程施工图设计文件审查暂行办法》

2.《建筑工程设计文件编制深度规定》

3.《建筑抗震设计规范》

4.《建筑结构荷载规范》

5.《建筑设计防火规范》 6.《建筑内部装修设计规范》

7.《建筑给水排水设计规范》

8.《建筑电气设计规范》

9. 相关法律法规及地方政策

三、检查内容

1. 设计文件编制深度及完整性

2. 设计计算书及设计指标合理性

3. 结构安全、消防、环保、节能等设计要求

4. 设计与施工的协调性

5. 施工图审查意见及整改情况

四、检查情况及结论

1. 设计文件编制深度及完整性

经检查，本项目设计文件编制深度基本符合《建筑工程设计文件编制深度规定》的要求，设计文件齐全，内容完整，表述清晰。

2. 设计计算书及设计指标合理性 设计计算书及设计指标基本合理，结构安全、消防、环保、节能等方面均符合国家及地方相关规范要求。但在以下方面存在一定问题：

（1）部分楼板的厚度不足，建议进行加强或优化设计。

（2）部分建筑外立面造型设计不合理，影响建筑美观，建议调整。

3. 结构安全、消防、环保、节能等设计要求

本项目结构安全、消防、环保、节能等方面设计符合国家及地方相关规范要求，但在以下方面需进一步完善：

（1）部分楼板的配筋不足，建议进行加强。

（2）消防设施布置不合理，建议调整。

4. 设计与施工的协调性

经检查，本项目设计与施工的协调性较好，施工图审查单位提出的审查意见已基本整改完毕，但仍有个别问题需要进一步整改：

（1）部分施工图标注不清，建议补充完善。

（2）部分施工图细节处理不到位，建议优化。 五、结论

根据检查情况，本项目工程设计质量总体较好，符合国家及地方相关规范要求。但在部分细节方面仍需进一步完善和整改。建议设计单位针对检查发现的问题进行整改，并加强与施工图审查单位的沟通，确保工程顺利进行。

2011

投资有限公司

研发部结构工程师

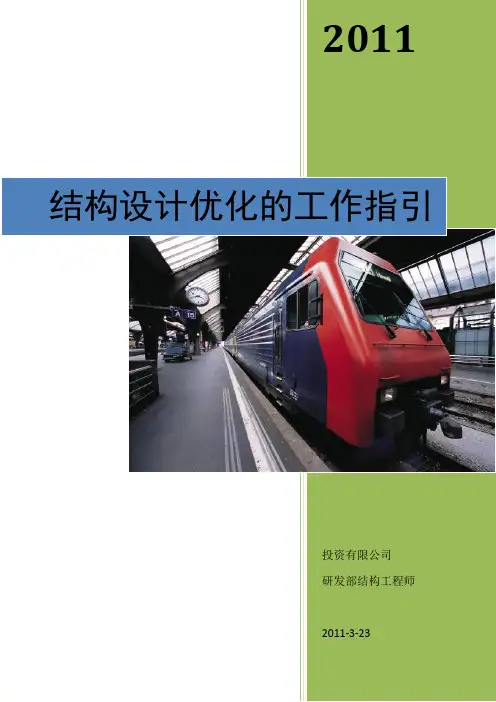

2011-3-23 结构设计优化的工作指引 北京万达豪信投资有限公司

2 / 20

目 录

1结构设计时间控制……………………………………………1

2结构方案阶段…………………………………………………3

3地基方案选型…………………………………………………4

4基础方案选型…………………………………………………5

5地下室及挡土墙设计优化……………………………………6

6结构计算书校核………………………………………………8

7结构施工图校审优化…………………………………………10

8项目施工阶段配合……………………………………………13

9、项目结束工作总结……………………………………………18

北京万达豪信投资有限公司

3 / 20

结构设计优化的工作指引

在项目开发设计中，结构设计是其中一个重要的环节。结构设计的合理与否，直接关系到建造成本控制。建筑设计中，可能不同的人会有各种不同的意见看法，然而，结构专业由为过于专业，而且事关重大，一般不敢提意见。不过，如果具有专业的知识，了解国家关于结构设计的规范规程，对结构设计流程熟悉，是可以从方案设计到施工图设计进行必要的优化，从而节约大量不必要的成本的。

 项目结构设计时间控制

序号 阶段名称 工作内容 时间控制 备 注

1

地质勘探 督促有关部门确定勘察设计单位进行地质勘探，提供完整详细的地勘报告。 项目规划设计及方案设计后，施工图设计之前。

是否优化是否优化1口口口口口口2口口口口口口3口口口口口口1口口口口口口2口口口口口口3口口口口口口4口口口口口口1口口口口口口2口口口口口口3口口口口口口4口口口口口口5口口口口口口6口口口口口口7口口口口口口1口口口口口口2口口口口口口3口口口口口口4口口口口口口5口口口口口口6口口口口口口7口口口口口口8卫生间窗户不应骑在马口口口口口口9口口口口口口9口口口口口口10口口口口口口11口口口口口口12口口口口口口1口口口口口口2口口口口口口3口口口口口口4口口口口口口5口口口口口口6口口口口口口7口口口口口口8口口口口口口9口口口口口口1口口口口口口1口口口口口口房地产开发-住宅项目建筑方案及施工图设计审查要点外部设计单位自检事业部审核商铺最小开间不得小于3.9m。沿街商铺应设公共卫生间，每100m长度设1处。商铺疏散楼梯位置不应直接占用商业展示面。设计阶段

方案序号备注商铺每户应设店招并在立面明确店招位置，与立面效果良好结合。商铺门高宽尺寸最小为1800x2700mm。商铺女儿墙高度不得影响该层住宅开窗、采光及视线。因沿街地面有坡度而导致一层商铺层高渐变时，最低层高不得小于4.5m。总图退界距离、建筑间距、红线、蓝线、绿线、高压线退界等要严格核查。总图定位、单体施工图、基础白图、地勘图等均需要核对完全一致。绿地率、集中绿地率在建筑总图中应按照规划要求最小值设置，并与景观图纸指标一致。总图退界距离、建筑间距、红线、蓝线、绿线、高压线退界等要严格核查。物业及配套设置需要与规划条件核对，满足要求。优化设计考虑，应尽可能的减少小区进出口。报审图、施工图、销售单片、合同附图、景观总图，要严格检查五图一致。图纸上家具比例应按真实尺寸布置。主卧室进深轴线尺寸大于3.8m时应布置1.8m宽的床。户型方案设计必须表达室内，上下水，排气道，空调冷凝水管位置；公共区域平面设计必须表达消火栓、消防立管的平面位置。厨房操作台长度要求：舒适型户型不小于3m；紧凑型户型不小于2.5m。厨房平面布置应遵循洗、切、炒的流线并满足冰箱、洗菜盆、燃气炉、抽油烟机的放置要求。厨房烟道不应设置在靠窗或靠厨房门的位置。卫生间门不应正对马桶，设有前室时不应正对客厅。卫生间洁具布置墙面宽度要求：淋浴间不小于900mm，马桶位不小于750mm，洗手台不小于600mm。
