调音台介绍

摸拟调音台功能简介及使用技巧调音台广泛用于广播、剧场、舞厅、体育馆等场所。

常见的调音台有8路、12路、16路、24路等，每路均可单独对信号进行处理，如信号放大，音调调节，声音的空间定位、混合等。

调音台可分为输入、母线、输出三部分。

调音台输入部分：插座和功能键安排。

(1)是话筒（MIC）输入插座。

(2)是线路端（Line）。

它是一种大三芯插座，一般用于除话筒外的其它声源的输入孔。

(3)是插入插座（INS）。

其平时内部处于导通状态，当插入大三芯插头后，(1)(2)输入的信号从插头一芯引出，经外部设备处理后又从另一芯返回调音台，故也称为又出又进插座。

(4)是定值衰减（PAD）。

按下此键，输入的信号将衰减20dB（即10倍），有的为30dB。

(5)是增益调节（Gain），即音量预调旋钮。

(6)是低切按键（100Hz）。

按下此键，信号中100Hz以下的成分被切除。

(7)是均衡调节（EQ）。

H.F.高频，M.F.为中频，L.F.为低频。

(8)是辅助旋钮（AUX1；AUX2；AUX3；AUX4）。

调节该路信号送往相应母线的电平大小。

其中AUX1、AUX2的信号从推子前引出，不受推子影响，AUX3、AUX4则受推子控制。

(9)是声像调节（PAN）。

调节声源在空间的分布，如调至左边时，相当于把该路声源放在左边（左声道）。

在要求立体声的场所时使用该钮。

(10)衰减器（Fader）。

即推子，调节该路音量大小。

(11)监听按键（PFL或CUE）。

按下它，用耳机插在调音台的耳机插孔上，实现对该路信号的监听。

(12)接通按键（ON）。

按下它，该路信号接入调音台进行混合。

(13)L-R按键。

按下它，信号经推子、PAN后送往左右母线。

(14)1-2按键。

按下它，信号经推子、PAN后送往编组母线1和2。

(15)3－4按键。

按下它，信号经推子、PAN后送往编组母线3和4。

值得注意的是有些调音台无13、14、15按键。

母线（BUS）是各路输入通道信号的汇流处，然后传至输出部分。

直播调音台操作方法直播调音台是指用于音频混音的设备，在直播、演唱会等场合中起到重要作用。

下面将详细介绍直播调音台的操作方法。

首先，了解调音台的基本构造。

调音台一般由主控台和各种音频信号输入输出设备组成。

主控台通常包括音频输入通道、音频输出通道、主总线控制、效果器、均衡器、预听系统等部分。

一、音频输入通道操作1. 连接音频设备：将麦克风、乐器、音频播放器等设备通过音频线与调音台的音频输入插孔连接。

2. 设置通道增益：通过旋钮或滑动杆调节音频输入通道的增益，使得输入音量适合混音需求。

3. 设置均衡器：通过旋钮调节高、中、低音的音量和频率。

4. 设置效果器：通过旋钮选择和调节各种音频效果，例如混响、压缩、延迟等。

5. 设置发送组或混音组：根据需要，将音频输入信号发送到指定的发送组或混音组，实现对音频信号的分组控制。

二、音频输出通道操作1. 连接音频接收设备：将音频输出插孔与音频放大器、喇叭等设备连接，将调音台的混音结果传输到外部音频设备。

2. 设置总线通道：通过旋钮或滑动杆选择主总线或其他输出总线，将音频混音信号发送到指定的总线通道。

3. 设置输出增益：通过旋钮或滑动杆调节音频输出通道的增益，使得输出音量适合实际应用需求。

三、主总线控制操作1. 设置主总线通道增益：通过旋钮或滑动杆调节主总线通道的增益，控制混音输出的总音量。

2. 设置主总线均衡器：通过旋钮调节主总线均衡器的频率和音量，实现对整个混音结果的整体调节。

四、效果器操作1. 选择效果器：通过旋钮选择需要使用的效果器，例如混响、压缩等。

2. 调节效果器参数：通过旋钮或按钮调节效果器的各项参数，如混响时间、压缩比、阈值等。

五、预听系统操作1. 选择预听通道：通过按钮或开关选择需要预听的音频输入通道。

2. 调节预听音量：通过旋钮或滑动杆调节预听通道的音量。

3. 监听音频输入：通过耳机等设备，将选定的音频输入通道的声音进行预听。

六、其他操作1. 保存和加载设备设置：调音台上有保存和加载设备设置的按钮，可以将设备参数保存在内部存储器中，并在需要时进行加载。

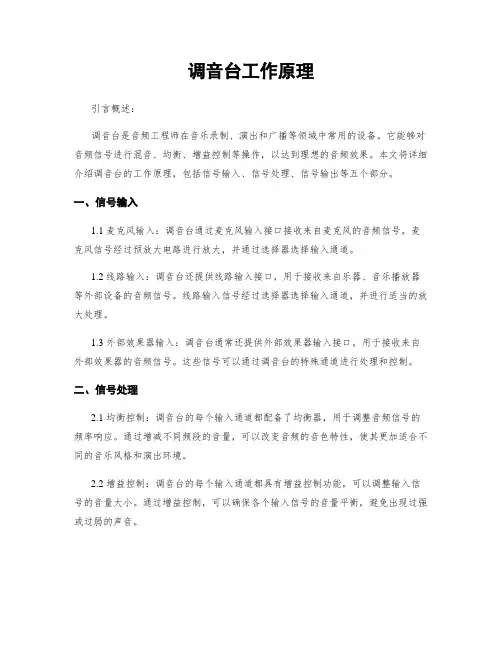

调音台工作原理引言概述：调音台是音频工程师在音乐录制、演出和广播等领域中常用的设备。

它能够对音频信号进行混音、均衡、增益控制等操作，以达到理想的音频效果。

本文将详细介绍调音台的工作原理，包括信号输入、信号处理、信号输出等五个部分。

一、信号输入1.1 麦克风输入：调音台通过麦克风输入接口接收来自麦克风的音频信号。

麦克风信号经过预放大电路进行放大，并通过选择器选择输入通道。

1.2 线路输入：调音台还提供线路输入接口，用于接收来自乐器、音乐播放器等外部设备的音频信号。

线路输入信号经过选择器选择输入通道，并进行适当的放大处理。

1.3 外部效果器输入：调音台通常还提供外部效果器输入接口，用于接收来自外部效果器的音频信号。

这些信号可以通过调音台的特殊通道进行处理和控制。

二、信号处理2.1 均衡控制：调音台的每个输入通道都配备了均衡器，用于调整音频信号的频率响应。

通过增减不同频段的音量，可以改变音频的音色特性，使其更加适合不同的音乐风格和演出环境。

2.2 增益控制：调音台的每个输入通道都具有增益控制功能，可以调整输入信号的音量大小。

通过增益控制，可以确保各个输入信号的音量平衡，避免出现过强或过弱的声音。

2.3 效果器控制：调音台通常内置了多种效果器，如混响、压缩、延迟等，用于对音频信号进行特殊效果处理。

通过调节效果器参数，可以实现对音频信号的混响程度、动态范围和延迟时间等方面的控制。

三、信号输出3.1 主输出：调音台的主输出是将处理后的音频信号输出到功放或扬声器系统中。

主输出通道通常具有主音量控制、平衡控制等功能，用于调整输出信号的音量和平衡性。

3.2 监听输出：调音台还提供了用于音频监听的输出通道，用于连接耳机或监听音箱。

通过监听输出，音频工程师可以实时监控处理后的音频信号，以便进行调整和判断。

3.3 辅助输出：调音台通常还提供多个辅助输出通道，用于连接音频录制设备、效果器等外部设备。

辅助输出通道可以独立于主输出进行音频信号的处理和控制。

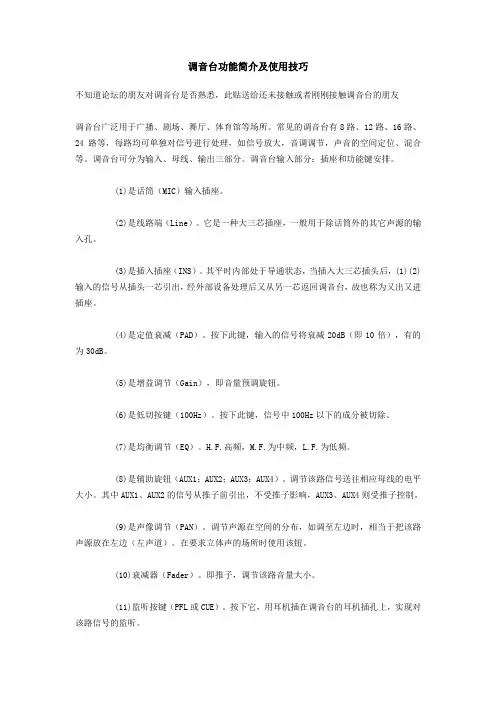

调音台功能简介及使用技巧不知道论坛的朋友对调音台是否熟悉，此贴送给还未接触或者刚刚接触调音台的朋友调音台广泛用于广播、剧场、舞厅、体育馆等场所。

常见的调音台有8路、12路、16路、24路等，每路均可单独对信号进行处理，如信号放大，音调调节，声音的空间定位、混合等。

调音台可分为输入、母线、输出三部分。

调音台输入部分：插座和功能键安排。

(1)是话筒（MIC）输入插座。

(2)是线路端（Line）。

它是一种大三芯插座，一般用于除话筒外的其它声源的输入孔。

(3)是插入插座（INS）。

其平时内部处于导通状态，当插入大三芯插头后，(1)(2)输入的信号从插头一芯引出，经外部设备处理后又从另一芯返回调音台，故也称为又出又进插座。

(4)是定值衰减（PAD）。

按下此键，输入的信号将衰减20dB（即10倍），有的为30dB。

(5)是增益调节（Gain），即音量预调旋钮。

(6)是低切按键（100Hz）。

按下此键，信号中100Hz以下的成分被切除。

(7)是均衡调节（EQ）。

H.F.高频，M.F.为中频，L.F.为低频。

(8)是辅助旋钮（AUX1；AUX2；AUX3；AUX4）。

调节该路信号送往相应母线的电平大小。

其中AUX1、AUX2的信号从推子前引出，不受推子影响，AUX3、AUX4则受推子控制。

(9)是声像调节（PAN）。

调节声源在空间的分布，如调至左边时，相当于把该路声源放在左边（左声道）。

在要求立体声的场所时使用该钮。

(10)衰减器（Fader）。

即推子，调节该路音量大小。

(11)监听按键（PFL或CUE）。

按下它，用耳机插在调音台的耳机插孔上，实现对该路信号的监听。

(12)接通按键（ON）。

按下它，该路信号接入调音台进行混合。

(13)L-R按键。

按下它，信号经推子、PAN后送往左右母线。

(14)1-2按键。

按下它，信号经推子、PAN后送往编组母线1和2。

(15)3－4按键。

按下它，信号经推子、PAN后送往编组母线3和4。
