第４８卷第９期　２０１５年９月　天津大学学报（自然科学与工程技术版）　

Ｊｏｕｒｎａｌ　ｏｆ　Ｔｉａｎｊｉｎ　Ｕｎｉｖｅｒｓｉｔｙ（Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ）　Ｖ＿０１．４８　ＮＯ．９　

Ｓｅｐ．２０１５　

Ｄ０Ｉ：１０．１１７８４／ｔｄｘｂｚ２０ｌ４０２０ｌ４　

３－Ｒ—ＰＳ并联机构静刚度建模方法　

落海伟　，张　俊　，王　辉　，黄　田　（１．天津大学机构理论与装备设计教育部重点实验室，天津３０００７２；　２．安徽工业大学机械工程学院，马鞍山２４３０３２）　

摘要：以三自由度并联动力头Ａ３（３－ＲＰ＿Ｓ）为研究对象，提出了一种基于子结构综合和静态凝聚技术的静刚度建模　和自重变形求解方法．建模过程中，将机构划分为动平台和Ｒ里ｓ伸缩支链子结构，并综合考虑了铰链和支链弹性对　静刚度的贡献．其中，球铰和转动副处理为具有等效刚度的集中质量虚拟弹簧；伸缩支链借助有限元软件和静态凝　聚技术，建立了支链子结构质量矩阵和刚度矩阵；动平台处理为刚性质量块．通过引入变形协调条件，建立系统的　整体刚度矩阵．研究结果表明，整机主刚度随机构位姿的变化而变化；在动平台连体坐标系下，３个方向线刚度呈　对称分布且Ｗ向刚度最大；运动部件自重会导致动平台末端产生较大弹性变形．该方法所得静刚度变化规律通过实　测结果进行了验证．　关键词：静刚度；并联机构；子结构综合；静态凝聚　中图分类号：ＴＨ１１２．５　文献标志码：Ａ　文章编号：０４９３—２１３７（２０１５）０９．０７９７．０７　

Ｓｔａｔｉｃ　Ｓｔｉｆｆｎｅｓｓ　Ｍｏｄｅｌｉｎｇ　Ｍｅｔｈｏｄ　ｏｆ　３－Ｒ．Ｐ．．Ｓ　ＰＫＭ　Ｌｕｏ　Ｈａｉｗｅｉ　，Ｚｈａｎｇ　Ｊｕｎ　，Ｗａｎｇ　Ｈｕｉ　，Ｈｕａｎｇ　Ｔｉａｎ　（１．Ｋｅｙ　Ｌａｂｏｒａｔｏｒｙ　ｏｆ　Ｍｅｃｈａｎｉｓｍ　Ｔｈｅｏｒｙ　ａｎｄ　Ｅｑｕｉｐｍｅｎｔ　Ｄｅｓｉｇｎ　ｏｆ　Ｍｉｎｉｓｔｒｙ　ｏｆ　Ｅｄｕｃａｔｉｏｎ，　Ｔｉ蛆ｊｉｎ　Ｕｎｉｖｅｒｓｉｔｙ，Ｔｉａｎｊｉｎ　３０００７２，Ｃｈｉｎａ；　２，Ｓｃｈｏｏｌ　ｏｆＭｅｃｈａｎｉｃａｌ　Ｅｎｇｉｎｅｅｒｉｎｇ，Ａｎｈｕｉ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆＴｅｃｈｎｏｌｏｇｙ，Ｍａ’ａｎｓｈａｎ　２４３０３２，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ａ　ｓｔａｔｉｃ　ｓｔｉｆｆｎｅｓｓ　ｍｏｄｅｌｉｎｇ　ａｎｄ　ｗｅｉｇｈｔ　ｄｅｆｏｒｍａｔｉｏｎ　ｓｏｌｖｉｎｇ　ｍｅｔｈｏｄ　ｆｏｒ　ａ　ｔｈｒｅｅ　ｄｅｇｒｅｅ　ｏｆ　ｆｒｅｅｄｏｍ（３．　ＤＯＦ）ｐａｒａｌｌｅｌ　ｋｉｎｅｍａｔｉｃ　ｍａｎｉｐｕｌａｔｏｒ（ＰＫＭ）Ａ３　ｗａｓ　ｐｒｏｐｏｓｅｄ　ｕｓｉｎｇ　ｔｈｅ　ｓｕｂｓｔｒｕｃｔｕｒｅ　ｓｙｎｔｈｅｓｉｓ　ａｎｄ　ｓｔａｔｉｃ　ｃｏｎｄｅｎｓａｔｉｏｎ　ｔｅｃｈｎｉｑｕｅ．Ｄｕｒｉｎｇ　ｔｈｅ　ｍｏｄｅｌｉｎｇ　ｐｒｏｃｅｓｓ，ｔｈｅ　ｗｈｏｌｅ　ｓｙｓｔｅｍ　ｗａｓ　ｄｉｖｉｄｅｄ　ｉｎｔｏ　ｍｏｖｉｎｇ　ｐｌａｔｆｏｒｍ　ｓｕｂｓｙｓｔｅｍ　ａｎｄ　ｔｈｒｅｅ　ｉｄｅｎｔｉｃａｌ　ＲＬ＇＿Ｓ　ｌｉｍｂ　ｓｕｂｓｙｓｔｅｍｓ，ｉｎ　ｗｈｉｃｈ　ｔｈｅ　ｃｏｎｔｒｉｂｕｔｉｏｎｓ　ｏｆ　ｔｈｅ　ｊｏｉｎｔ　ａｎｄ　ｌｉｍｂ　ｃｏｍｐｌｉａｎｃｅｓ　ｔｏ　ｔｈｅ　ｓｔａｔｉｃ　ｓｔｉｆｆｎｅｓｓ　ｗｅｒｅ　ｃｏｎｓｉｄｅｒｅｄ．Ｉｎ　ｔｈｅ　ｓｔｉｆｆｎｅｓｓ　ｍｏｄｅｌ，ｔｈｅ　ｓｐｈｅｒｅ　ｊｏｉｎｔ　ａｎｄ　ｔｈｅ　ｒｅｖｏｌｕｔｅ　ｊｏｉｎｔ　ｗｅｒｅ　ｔｒｅａｔｅｄ　ａｓ　ｌｕｍｐｅｄ　ｖｉｒｔｕａｌ　ｓｐｒｉｎｇｓ　ｗｉｔｈ　ｅｑｕａｌ　ｓｔｉｆｆｎｅｓｓ，ｔｈｅ　ｐｌａｔｆｏｒｍ　ｗａｓ　ｔｒｅａｔｅｄ　ａｓ　ａ　ｒｉｇｉｄ　ｂｏｄｙ，ａｎｄ　ｔｈｅ　ｓｔｒｕｃｔｕｒａｌ　ｍａｓｓ　ｍａｔｒｉｘ　ａｎｄ　ｔｈｅ　ｓｔｉｆｆｎｅｓｓ　ｍａｔｒｉｘ　ｏｆ　ｔｈｅ　Ｒ　Ｓ　ｌｉｍｂｓ　ｗｅｒｅ　ｅｓｔａｂｌｉｓｈｅｄ　ｕｓｉｎｇ　ｆｉｎｉｔｅ　ｅｌｅｍｅｎｔ　ｓｏｆｔｗａｒｅ　ａｎｄ　ｓｔａｔｉｃ　ｃｏｎｄｅｎｓａｔｉｏｎ　ｔｅｃｈｎｉｑｕｅ．Ｗｉｔｈ　ｔｈｅ　ｃｏｍｐａｔｉ．　ｂｉｌｉｔｙ　ｃｏｎｄｉｔｉｏｎｓ　ａｔ　ｉｎｔｅｒｆａｃｅ　ｂｅｔｗｅｅｎ　ｔｈｅ　ｌｉｍｂｓ　ａｎｄ　ｔｈｅ　ｐｌａｔｆｏｒｍ，ａｎ　ａｎａｌｙｔｉｃａｌ　ｇｏｖｅｒｎｉｎｇ　ｄｙｎａｍｉｃ　ｅｑｕａｔｉｏｎ　ｏｆ　ｔｈｅ　ｓｙｓｔｅｍ　ｗａｓ　ｔｈｅｎ　ｐｒｏｐｏｓｅｄ．Ｔｈｅ　ｓｉｍｕｌａｔｉｏｎ　ｒｅｓｕｌｔｓ　ｓｈｏｗ　ｔｈａｔ　ｔｈｅ　ｓｙｓｔｅｍ　ｓｔｉｆｆｎｅｓｓ　ｖａｒｙ　ｗｉｔｈ　ｔｈｅ　ｃｈａｎｇｅｓ　ｏｆ　ｔｈｅ　ｃｏｎｆｉｇｕ－　ｒａｔｉｏｎ．Ｉｎ　ｔｈｅ　ｃｏｏｒｄｉｎａｔｅ　ｓｙｓｔｅｍ　ｆｉｘｅｄ　ｔｏ　ｔｈｅ　ｍｏｖｉｎｇ　ｐｌａｔｆｏｒｍ，ｔｈｅ　ｄｉｓｔｒｉｂｕｔｉｏｎ　ｏｆ　ｔｈｅ　ｓｔｉｆｆｎｅｓｓ　ｉｓ　ａｘｉａｌｌｙ　ｓｙｍｍｅｔｒｉｃａｌ　ａｎｄ　ｔｈｅ　ｌｉｎｅａｒ　ｓｔｉｆｆｎｅｓｓ　ｉｎ　ｗ　ｄｉｒｅｃｔｉｏｎ　ｉｓ　ｔｈｅ　ｈｉｇｈｅｓｔ．Ｔｈｅ　ｔｉｐ　ｏｆ　ｔｈｅ　ｓｐｉｎｄｌｅ　ｃｌａｉｍｓ　ａ　ｌａｒｇｅ　ｅｌａｓｔｉｃ　ｄｅｆｏｒｍａｔｉｏｎ　ｄｕｅ　ｔｏ　ｇｒａｖｉｔｙ．Ｔｈｅ　ｓｔａｔｉｃ　ｓｔｉｆｆｎｅｓｓ　ｓｉｍｕｌａｔｉｏｎ　ｒｅｓｕｌｔｓ　ａｒｅ　ｆｕｒｔｈｅｒ　ｖａｌｉｄａｔｅｄ　ｂｙ　ｔｈｅ　ｅｘｐｅｒｉｍｅｎｔａｌ　ｄａｔａ．　Ｋｅｙｗｏｒｄｓ：ｓｔａｔｉｃ　ｓｔｉｆｆｎｅｓｓ；ｐａｒａｌｌｅｌ　ｋｉｎｅｍａｔｉｃ　ｍａｎｉｐｕｌａｔｏｒ（ＰＫＭ）；ｓｕｂｓｔｒｕｃｔｕｒｅ　ｓｙｎｔｈｅｓｉｓ；ｓｔａｔｉｃ　ｃｏｎｄｅｎｓａｔｉｏｎ　

并联机床具有结构稳定、承载能力强和运动学逆　解简单等特点，正逐渐成为高速机床领域备受关注的　热点，如已成功应用于航空领域高速切削的Ｔｒｉｃｅｐｔ　

系列和Ｚ３头【　等即是该类型机床的典型范例．基于　此，有学者基于拓扑结构３一Ｒ　ｓ（Ｒ为转动副，￡为移　动副，ｓ为球铰），发明了一种具有１平２转（１Ｔ２Ｒ）３　

收稿日期：２０１４—０２—１４；修回日期：２０１４—０３—２４．　基金项目：国家高技术研究发展计划（８６３计划）资助项目（２０１２ＡＡ０４０７０２）；教育部高等学校博士点基金资助项目（２０１１００３２１３０００６）　作者简介：落海伟（１９８５一　），男，博士研究生，ｌｕｏｈａｉｗｅｉ８５＠１６３．ｔｏｍ．　通讯作者：王辉，ｗａｎｇｈｕｉ＠　ｕ．ｅｄｕ．ｃｎ．　网络出版时间：２０１４．０４．１８．网络出版地址：ｈｔｒｐ：／／ｗｗｗ．ｃｎｋｉ．ｎｅｔ／ｋｃｍｓ／ｄｏｉ／１０．ｉ１７８４／ｔｄｌｂｚ２０１４０２０１４．ｈｔｍ１．　天津大学学报（自然科学与工程技术版）　第４８卷第９期　个自由度的并联动力头——Ａ３头Ｌ３。４Ｊ，配以Ｘ、Ｙ两个　平动自由度，即可形成一种新型结构的五坐标高速加　工中心．　并联机构的静刚度是影响机床定位精度的重要　因素．在静刚度预估方法中，最常用的为有限元分析　法．虽然有限元软件预估精度高，但如果要预估整个　工作空间中静刚度随位型的变化规律，需要反复修改　有限元模型并重新划分网格　］，耗时多，工作量大，且　需要占用大量计算机资源．为便于进一步进行参数　优化，一些学者提出了静刚度解析或半解析方法．　Ｇｏｓｓｅｌｉｎｌｏ　基于雅可比矩阵，借助虚功原理建立　了仅考虑支链驱动刚度的并联机构静刚度模型．　Ｍａｊｏｕ等Ｉ　在此方法基础上引入了铰链刚度，建立了　三平动并联机构Ｏｒｔｈｏｇｌｉｄｅ刚度模型．ｘｕ等　］在进　

一步引入螺旋理论的基础上建立了３－ＰＲＣ的静刚度　模型．Ｗａｎｇ等Ｌ９Ｊ利用同样方法建立了６－ＰＳＳ的静刚　度模型，并通过特征值对末端静刚度在整个工作空问　下的分布特性进行了分析．Ｌｉ等ｐＪ利用虚功原理和全　雅可比矩阵建立了３一ＲＰＳ并联动力头的静刚度半解　析模型，并基于等刚度原则对结构尺度参数进行了优　化．上述方法的基本原理是建立机构关节空间到机构　末端的刚度映射，进而得到机构末端刚度值，但该方　法只能获得机构末端的六自由度刚度矩阵，无法建立　可以反映系统各节点静刚度特性的总体刚度矩阵．　通过建立系统总体刚度矩阵可以实现末端载荷　与整机各节点变形的映射关系．Ｄｅｂｌａｉｓｅ等＿１　Ｕｌ利用子　结构综合法建立了Ｄｅｌｔａ的总体刚度矩阵，并对负载　作用下整机变形规律进行了分析，但该模型将支链简　化为简单的空间梁单元．Ｇｏｎｃａｌｖｅｓ等Ｌ１ｌｊ利用同样方　法建立了６－ＲＳＳ总体刚度矩阵．Ｗｕ等　＿２Ｊ在利用子结　构综合并考虑铰链刚度的基础上，建立了带冗余驱动　的混联机床总体刚度矩阵，并通过实验进行了验证，　但在该模型中，支链同样被简化为空间梁单元．由此　可见，已有文献在总体刚度矩阵建模过程中，均对复　杂支链体进行了简化处理，将支链处理为简单截面　（矩形、圆型、圆环和中空矩形等）的空间梁单元　，Ｊ引，　导致其建模精度不足．　本文以３自由度并联动力头Ａ３为对象，首先借　助有限元软件和静态凝聚技术，建立支链子结构的刚　度矩阵；其次在引入铰链变形协调条件的基础上，利　用子结构综合构造系统总体刚度矩阵；然后对整机静　刚度在工作空间中随位姿的变化规律和受重力影响　的变形规律进行了分析；最后通过实测结果对静刚度　的变化规律进行了验证．本文研究的目的旨在为Ａ３　

头的进一步设计、改进以及实际应用提供重要的理论　基础．　

１　３－ＲＰＳ并联机构运动学模型　１．１　３一ＲＰＳ结构简介　图１所示为Ａ３头ＣＡＤ模型结构．该机构由动　平台、静平台和３条结构相同的Ｒ　ｓ支链构成，其　中，每条支链采用伺服电机通过丝杠螺母进行驱动，　实现沿ｚ向的平动和绕Ｘ、Ｙ轴转动３个自由度　（１Ｔ２Ｒ）．　

动　图１　Ａ３头模型结构　Ｆｉｇ．１　Ｓｔｒｕｃｔｕｒｅ　ｏｆ　ｔｈｅ　Ａ３　ｈｅａｄ　ｍｏｄｕｌｅ　

１．２　３－ＲＰＳ运动学分析　图２为Ａ３头的结构示意．其中，　、Ｂ，、　（ｉ＝１，２，３）分别为第ｉ条支链中球铰中心、转动副中　心和支链电机．动平台△４　４与静平台ＡＢ１Ｂ２　为　正三角形，点　与　分别为其几何中心．在　点建立　静平台连体坐标系ＢｘＢｙＢｚ　，各轴方向如图２所示；　在　点建立动平台连体坐标系Ａｕｖｗ，初始状态下各　轴方向与ＢｘＢｙＢｚ　平行；Ａｔ为刀尖点，相对于坐标系　Ａｕｖｗ为Ｗｔ；在　；（　１，２，３）点建立支链参考坐标系　

图２　Ａ３头结构示意　Ｆｉｇ．２　Ｓｃｈｅｍａｔｉｃ　ｄｉａｇｒａｍ　ｏｆ　ｔｈｅ　Ａ３　ｈｅａｄ

合集下载

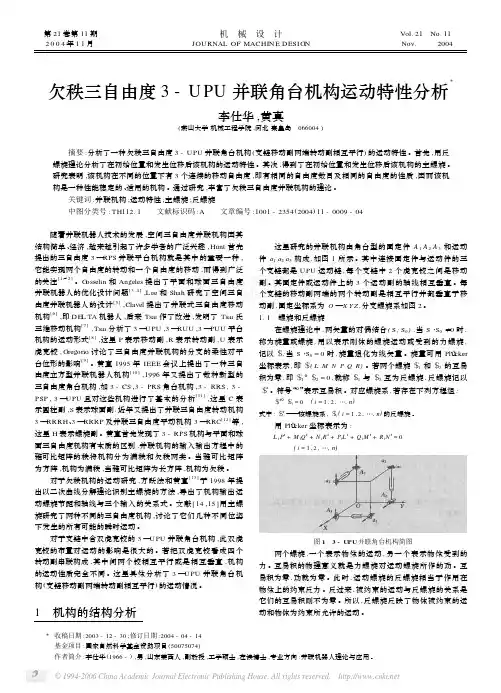

欠秩三自由度3_UPU并联角台机构运动特性分析
