初三物理电压和电阻测试题及答案

人教版九年级（全一册）物理第第十六章电压电阻单元测试[测试范围：第十六章时间：90分钟分值：100分]一、填空题(共20分，每空1分)1．教室里的日光灯正常工作时的电压是________；我们平常说的绝缘体，其电阻一般在1 MΩ以上，1 MΩ＝________Ω。

2．有些物质如硅、锗等，其导电性能介于导体和绝缘体之间，称为________。

有些物质在温度很低时，电阻会变成零，这就是________现象。

3．如图所示的电路中，导线a的一端固定连接在铅笔芯上，当闭合开关，导线b的一端在铅笔芯上左右移动时，灯泡亮度会发生变化，这个实验说明铅笔芯是________(选填“导体”或“绝缘体”)，还能说明导体的电阻与________有关。

4．如图所示，两个水果电池组成的“电池组”点亮了发光二极管，发光二极管具有单向导电性，电流只能从正极流入、负极流出，则A、B、C、D四个金属片中相当于电池正极的有________和________。

5．如图所示为滑动变阻器的结构示意图，若把A、C两个接线柱接到电路中，将滑片P向右移动，接入电路的电阻将________(选填“变大”“变小”或“不变”)。

若使滑动变阻器相当于一个定值电阻使用，应接入________两个接线柱。

6．将一根镍铬合金丝均匀拉长后接入电路，其电阻将________；若将这根镍铬合金丝对折后接入电路，其电阻将________。

(均选填“增大”“减小”或“不变”)7．元旦晚会上，同学们在教室里挂起了一种叫“满天星”的节日彩灯，这种彩灯每串由100只相同规格的小灯泡串联，将它们接在220 V的家庭电路中，则每只小灯泡两端的电压为________V，用电流表测得插头处的电流为200 mA，那么通过每只小灯泡的电流是________A。

8．如图所示电路，当开关闭合后，若电阻R1、R2并联且能正常工作，则甲表是________表、乙表是________表。

(均选填“电流”或“电压”)9.如图所示，将包装口香糖的锡箔纸剪成中间较窄的细条，然后将锡箔纸的两端连接电池正、负极，发现锡箔纸中间较窄处很快开始冒烟起火，这是因为锡箔纸将电池短路，导致电流很________(选填“大”或“小”)。

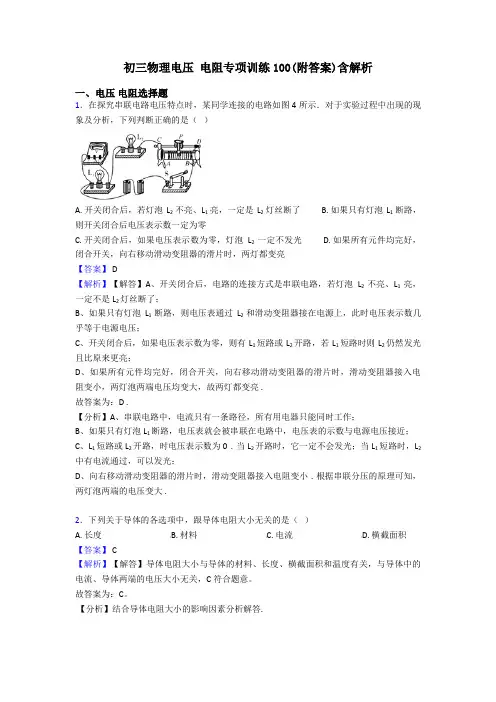

初三物理电压电阻专项训练100(附答案)含解析一、电压电阻选择题1．在探究串联电路电压特点时，某同学连接的电路如图4所示．对于实验过程中出现的现象及分析，下列判断正确的是（）A. 开关闭合后，若灯泡L2不亮、L1亮，一定是L2灯丝断了B. 如果只有灯泡L1断路，则开关闭合后电压表示数一定为零C. 开关闭合后，如果电压表示数为零，灯泡L2一定不发光D. 如果所有元件均完好，闭合开关，向右移动滑动变阻器的滑片时，两灯都变亮【答案】 D【解析】【解答】A、开关闭合后，电路的连接方式是串联电路，若灯泡L2不亮、L1亮，一定不是L2灯丝断了；B、如果只有灯泡L1断路，则电压表通过L2和滑动变阻器接在电源上，此时电压表示数几乎等于电源电压；C、开关闭合后，如果电压表示数为零，则有L1短路或L2开路，若L1短路时则L2仍然发光且比原来更亮；D、如果所有元件均完好，闭合开关，向右移动滑动变阻器的滑片时，滑动变阻器接入电阻变小，两灯泡两端电压均变大，故两灯都变亮 .故答案为：D .【分析】A、串联电路中，电流只有一条路径，所有用电器只能同时工作；B、如果只有灯泡L1断路，电压表就会被串联在电路中，电压表的示数与电源电压接近；C、L1短路或L2开路，时电压表示数为0 . 当L2开路时，它一定不会发光；当L1短路时，L2中有电流通过，可以发光；D、向右移动滑动变阻器的滑片时，滑动变阻器接入电阻变小 . 根据串联分压的原理可知，两灯泡两端的电压变大 .2．下列关于导体的各选项中，跟导体电阻大小无关的是（）A. 长度B. 材料C. 电流D. 横截面积【答案】 C【解析】【解答】导体电阻大小与导体的材料、长度、横截面积和温度有关，与导体中的电流、导体两端的电压大小无关，C符合题意。

故答案为：C。

【分析】结合导体电阻大小的影响因素分析解答.3．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中（）A. 电压表V1示数变小，电压表V2示数变大B. 电流表A示数变小，电压表V1示数不变C. 电流表A示数不变，灯泡L亮度变亮D. 电压表V1示数不变，灯泡L亮度变暗【答案】A【解析】【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；将滑动变阻器R的滑片P向左移动时，接入电路中的电阻变大，电路中的总电阻变大，∵I= ，∴电路中的电流变小，即电流表的示数变小，∵U=IR，∴灯泡两端的电压变小，即V1的示数变小，∵串联电路中总电压等于各分电压之和，且电源电压保持不变，∴滑动变阻器两端的电压变大，即电压表V2的示数变大，∵P=UI，且灯泡的亮暗取决于实际功率的大小，∴灯泡的实际功率变小，灯泡变暗．故选A．【分析】由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；根据滑片的移动确定接入电路中电阻的变化，电路总电阻的变化，根据欧姆定律确定电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点确定滑动变阻器两端的电压变化，再根据P=UI确定灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小确定灯泡亮暗的变化．4．如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从b点滑动a点的过程中，两电压表示数随电流表示数变化的图线如图乙所示．下列叙述正确的是（）A. 电源电压为14VB. 图乙中dc是表示电压表的示数随电流表示数变化的图线C. 滑片从b点滑动a点的过程中，电路消耗的总功率最大值为D. 滑片在a点时，内电阻R消耗的电能为【答案】 C【解析】【解答】A、滑动变器的滑片P在b点时，电路中的电流最小，此时两个电压表的示数分别为12 V、2 V，则两个电压表的示数之和为；由于电路中滑动变阻器R1、电阻R、R2是串联，此时电源电压一定大于两个电压表的示数之和14 V，A不符合题意；B、滑动变器的滑片P从b点滑到a点的过程中，滑动变阻器连入电路的电阻变小，电路中的电流变大，根据串联电路的分压原理可知：滑动变阻器两端的电压变小，根据欧姆定律可知R2两端的电压变大；所以图乙中dc是表示电压表V1的示数随电流表示数变化的图线，ec是表示电压表V2的示数随电流表示数变化的图线，B不符合题意；C、从“U-I”关系图象可以看出，滑片P在b点时电流I b=1 A，U1=12 V、U2=2 V；滑片P在a 点时电流I a=3 A，U1′=6 V、U2′=6 V；根据欧姆定律和串联电路的电压特点可得电源电压：即：，解得：R=1 Ω，则；所以电路消粍的总功率最大值，C符合题意.D、滑片在a点时，10 s内电阻R消耗的电能：，D不符合题意.故答案为：C.【分析】根据电路的连接和滑片移动情况，判断电表的变化，利用电压、电流图像中的数据计算电阻和电功率.5．如图所示，开关S闭合后电灯不亮，为了检查电路故障，用电压表进行测量，发现U AC=3.0V，U AB=0V，U BC=3.0V．则电路故障可能是（）A. 灯 L 断路B. 开关S 断路C. 滑动变阻器R短路D. 灯L短路或滑动变阻器R 断路【答案】D【解析】【解答】解：串联电路中电灯不亮，则可能是某处断路或电灯短路，用电压表测检测电路故障，断路位置为电源电压，电路完好的示数为零；由题意可知，U AC=3.0V，故A点与电源正极相连、C点与电源负极相连；U AB=0V，如果灯泡短路，则AB两点间电压为零；U BC=3.0V，说明c点与电源负极相连，B点通过灯泡、电阻、开关与电源正极相连，故BC 间发生断路，即变阻器R断路；故电路故障为灯L短路或滑动变阻器R断路．故选D．【分析】在判断故障时，电压表的示数的变化很关键，若电压表有示数，说明电压表与电源能相通，若无示数，说明电压表与电源不能相通．6．下列各数据中最接近实际的是（）A. 人走路时对地面的压强约为200PaB. 家用电炉丝的电阻约十几欧C. 白炽灯工作时的电流约2AD. 一袋方便面重约10N【答案】 B【解析】【解答】解：A、中学生的体重在G=500N左右，走路时单脚与水平地面的接触面积在0.02m2左右，脚对水平地面的压强在p= = = =2.5×104Pa．故A错误；B、据生活常识可知，电炉的功率2000W左右，故其电阻是：R= = =24.2Ω，故家用电炉丝的电阻约十几欧，故B正确；C、白炽灯的功率为40W，通过的电流I= = ≈0.2A，故C错误；D、一袋方便面重约100g，即G=mg=0.1kg×10N/kg=1N，故D错误．故选B．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．7．下列关于电阻的说法中，正确的是（）A. 一根电阻丝的电阻为R，把它剪去一半，再将剩下的一半拉长到原长，它的电阻仍为RB. 导体的电阻与导体两端的电压成正比C. 导体的电阻越大，表明导体的导电能力越强D. 电阻是导体本身的一种性质，与导体的长度、横截面积和材料等因素有关【答案】 D【解析】【解答】A. 一根电阻丝的电阻为R，把它剪去一半，再将剩下的一半拉长到原长，它的电阻变为原来的2倍，A不符合题意；BD电阻是导体本身的一种属性，导体的电阻与导体的材料，长度和横截面积等因素有关，，与导体两端的电压和导体的电流无关，B.错误，D符合题意；C. 导体的电阻越大，表明导体的导电能力越弱，C不符合题意；故答案为：D.【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.（电阻与加在导体两端的电压和通过的电流无关）8．如图所示，物理实验中经常需要对物体加热，下列描述中与实际吻合的是（）A. 甲图中，加热时磁铁吸引铁钉的数量将增多B. 乙图中，对沸腾的水继续加热，温度计的示数将不断增大C. 丙图中，对电阻丝加热，灯泡将变暗D. 丁图中，用完全相同的装置给初温、质量均相同的水和花生油加热，水的温度升高得快一些【答案】C【解析】【解答】解：A、甲图中，加热时磁铁的磁性减弱，其所能吸引的铁钉变少，故错误；B、乙图中，对沸腾的水继续加热，温度计的示数将不变，故错误；C、丙图中，对电阻丝加热，其阻值变大，故通过其的电流变小，灯泡变暗，故正确；D、丁图中，用完全相同的装置给初温、质量均相同的水和花生油加热，由于水的比热容大，故水温度升高的慢，故错误．故选C．【分析】（1）物体的磁性强弱与物体的温度有关，即温度越高，磁性越弱；（2）水沸腾的特点是：水沸腾后吸热但温度不升高；（3）导体的电阻受温度的影响，一般情况下，导体的温度越高，其电阻越大；（4）由于水的比热容最大，故相同质量的水和花生油在吸收相同的热量的情况下，水的温度变化慢，花生油的温度变化快．9．如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（）A. B.C. D.【答案】 A【解析】【解答】A.电压表和灯泡L1并联，测量L1的电压，A符合题意；B.电压表和电源并联，测量电源电压，B不符合题意；C.当开关断开时，电压表串联，能测量电源电压，开关闭合测量开关处的电压，C不符合题意；D.电压表和灯泡L2并联，测量L2的电压，D不符合题意。

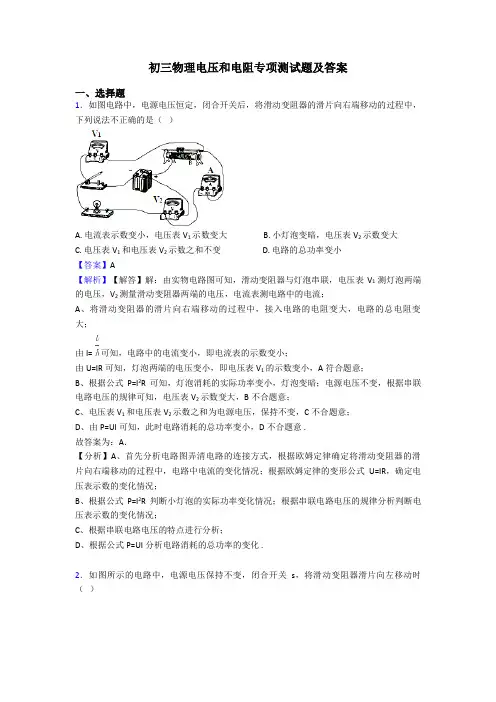

初三物理电压和电阻专项测试题及答案一、选择题1．如图电路中，电源电压恒定，闭合开关后，将滑动变阻器的滑片向右端移动的过程中，下列说法不正确的是（）A. 电流表示数变小，电压表V1示数变大B. 小灯泡变暗，电压表V2示数变大C. 电压表V1和电压表V2示数之和不变D. 电路的总功率变小【答案】A【解析】【解答】解：由实物电路图可知，滑动变阻器与灯泡串联，电压表V1测灯泡两端的电压，V2测量滑动变阻器两端的电压，电流表测电路中的电流；A、将滑动变阻器的滑片向右端移动的过程中，接入电路的电阻变大，电路的总电阻变大；由I= 可知，电路中的电流变小，即电流表的示数变小；由U=IR可知，灯泡两端的电压变小，即电压表V1的示数变小，A符合题意；B、根据公式P=I2R可知，灯泡消耗的实际功率变小，灯泡变暗；电源电压不变，根据串联电路电压的规律可知，电压表V2示数变大，B不合题意；C、电压表V1和电压表V2示数之和为电源电压，保持不变，C不合题意；D、由P=UI可知，此时电路消耗的总功率变小，D不合题意 .故答案为：A．【分析】A、首先分析电路图弄清电路的连接方式，根据欧姆定律确定将滑动变阻器的滑片向右端移动的过程中，电路中电流的变化情况；根据欧姆定律的变形公式U=IR，确定电压表示数的变化情况；B、根据公式P=I2R判断小灯泡的实际功率变化情况；根据串联电路电压的规律分析判断电压表示数的变化情况；C、根据串联电路电压的特点进行分析；D、根据公式P=UI分析电路消耗的总功率的变化 .2．如图所示的电路中，电源电压保持不变，闭合开关s，将滑动变阻器滑片向左移动时（）A. 灯泡L1亮度不变、L2变亮B. 电流表示数不变，电压表示数变大C. 电流表示数变小，电压表示数不变D. 电流表、电压表示数均不变【答案】 B【解析】【解答】根据电路图判断是并联电路，滑片上连接电压表，所以滑片的移动不能改变电路中的电流或电压，但改变了电压表测量的范围，电压表测量的反应越大，电压表的示数越大，B符合题意，ACD不符合题意。

初三物理电压电阻测试卷(带答案)一、选择题（共18道总分36分）1、如图4所示，滑动变阻器的滑片P在中点时，连入电路中的阻值为R，只闭合S1时，R两端电压与R1两端电压之比为1:2，只闭合S2时，R两端电压与R2两端电压之比为1:4，当滑片P移动到b端，则（）A、只闭合S1时，滑动变阻器两端电压与R1两端电压之1:1B、只闭合S2时，滑动变阻器两端电压与R2两端电压之1:1C、当S1，S2闭合时，通过R1与R2的电流之比是1:2D、当S1，S2闭合时，通过R1与R2的电流之比是1:12、甲、乙、丙三根用同种材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长；乙、丙的长度相同，但丙较粗，则这三根电阻丝的电阻值R甲、R乙、R丙的大小关系是()A．R甲=R乙=R丙B．R甲<R乙<R丙C．R甲>R丙>R乙D．R甲>R乙>R丙3、小强同学在做"用滑动变阻器改变小灯泡亮度"的实验时，连接了如图所示的电路，闭合开关后，移动滑动变阻器的滑片，使小灯泡的亮度逐渐变亮，在此过程中，下列说法中错误的是A.电路总电阻减小。

B.滑片逐渐向右移动。

C.电流表的示数变小。

D.无法判断4、在如图所示的电路中,当开关S闭合后( )A.若A表是电流表,B表是电压表,则电阻R1、R2并联B.若A表是电流表,B表是电压表,则电阻R1、R2串联C.若A表是电压表,B表是电流表,则电阻R1、R2并联D.若A表是电压表,B表是电流表,则电阻R1、R2串联5、在电学实验中遇到断路时，常常用伏特表来检测。

某同学连接如图所示的电路，电键闭合后，电灯不亮，安培表无指示。

这时用伏特表测得a、b两点间和b、c两点间的电压均为零，而a、d间和b、d间的电压均不为零，这说明A．电源接线柱接触不良B．电键的触片或接线柱接触不良C．安培表接线柱接触不良D．灯泡灯丝断了或灯座接触不良6、如图所示，当开关S闭合后，灯L1、L2发光．过一会儿，两灯突然熄灭，电压表有明显示数，由此现象判断电路的故障是（）A．开关S接触不良B．灯L1断路C灯L2断路D．灯L2短路7、小明在一次野炊活动中，将中间剪得较窄的口香糖锡箔纸（可看做导体）接在干电池正负两极上，如图所示，锡箔纸较窄处最先燃烧．这是因为与长度相同的锡箔纸较宽处相比，较窄处（）A．电阻较大B．电流较大C．电压较小D．电功率较小8、在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转，该电路中的故障可能是()A．灯泡L2短路B．灯泡L2断路C．灯泡L1断路D．两个灯泡都断路9、从2011年5月1日起，驾驶员酒醉后驾车要负刑事责任。
