各种液压缸工作原理及结构分析(动画演示)

液压缸液压缸（又称油缸）是液压系统中常用的一种执行元件，是把液体的压力能转变为机械能的装置，主要用于实现机构的直线往复运动，也可以实现摆动，其结构简单，工作可靠，应用广泛。

3.1 液压缸的类型及特点液压缸可按运动方式、作用方式、结构形式的不同进行分类，其常见种类如下。

3.1.1活塞式液压缸活塞式液压缸可分为双杆式和单杆式两种结构形式，其安装又有缸筒固定和活塞杆固定两种方式。

3.1.1.1双杆活塞液压缸双活塞杆液压缸的活塞两端都带有活塞杆，分为缸体固定和活塞杆固定两种安装形式，如图3．1所示。

图3.1 双活塞杆液压缸安装方式简图因为双活塞杆液压缸的两活塞杆直径相等，所以当输入流量和油液压力不变时，其往返运动速度和推力相等。

则缸的运动速度V 和推力F 分别为：)(422d D q A q v v -==πη （3.1）m p p d D F ηπ))((42122--= （3.2）式中: 1p 、2p --分别为缸的进、回油压力；v η、m η--分别为缸的容积效率和机械效率；D 、d--分别为活塞直径和活塞杆直径；q--输入流量；A--活塞有效工作面积。

这种液压缸常用于要求往返运动速度相同的场合。

3.1.1.2单活塞杆液压缸单活塞杆液压缸的活塞仅一端带有活塞杆，活塞双向运动可以获得不同的速度和输出力，其简图及油路连接方式如图3.2所示。

(1)当无杆腔进油时[图3.2（a ）]，活塞的运动速度1v 和推力1F 分别为v v D q A q v ηπη2114== （3.3）m m p d D p D A p A p F ηπη])([4)(2221222111--=-= （3.4）(2)当有杆腔进油时[图3.2(b)]，活塞的运动速度2v 和推力2F 分别为v v d D q A q v ηπη)(42222-==（3.5）m m p D p d D A p A p F ηπη])[(4)(2212211222--=-= （3.6）式中符号意义同式（3.1）、式（3.2）。

液压技术液压技术基础液压系统及回路编号图形符号一些物理基础液压源部分控制阀基础压力控制阀换向阀开关元件流量控制阀液压缸和液压马达测量元件练习其它单向阀单向阀（（1）•单向阀只允许工作油液向一个方向流动。

对于图示流动方向，在复位弹簧和工作油液作用下，阀芯将阀口关闭。

单向阀中也可以不带复位弹簧。

由于在关闭位置不允许有泄漏，所以，单向阀通常为开关阀式结构。

单向阀单向阀（（2）•对于图示流动方向，在工作油液作用下，单向阀开启。

回路图回路图：：液压泵保护•在这种回路图中，单向阀用于保护液压泵。

当电动机关闭时，单向阀可以防止工作油液倒流入液压泵，且压力峰值对液压泵也不会产生影响，而是通过溢流阀卸放桥式液压块桥式液压块（（1）•在桥式液压块中，四个单向阀组合成一个功能单元。

该图示说明单向阀如何与调速阀一起使用。

在液压缸活塞杆伸出和回缩过程中，工作油液从左向右流过调速阀。

图示为液压缸活塞杆伸出时的情况。

在液压缸活塞杆伸出过程中，速度控制为进油节流。

桥式液压块桥式液压块（（2）•当液压缸活塞杆回缩时，桥式液压块可使工作油液再次从左向右通过调速阀。

在液压缸活塞杆回缩过程中，速度控制为回油节流。

桥式液压块•动画演示了驱动二位四通换向阀动作和弹簧使其复位的情况，以及液压缸活塞杆伸出和回缩过程中，工作油液流过桥式液压块的情况。

同样，桥式液压块还可连接过滤器或背压阀。

液控单向阀液控单向阀（（1）•对于液控单向阀，可以通过控制油口（X ）开启，这时允许工作油液双向流动。

图示为液控单向阀处于静止位置，此时油口B 与油口A 不接通。

液控单向阀液控单向阀（（2）•如果控制油口（X ）有信号，则液控单向阀开启，油口B 与油口A 接通。

为了可靠开启液控单向阀，控制活塞有效面积必须大于阀口有效面积。

液控单向阀也可用于双液控单向阀。

液控单向阀液控单向阀（（3）•图示表明如何通过使用液控单向阀保持液压缸不动，从而对负载定位。

驱动二位三通换向阀动作，液控单向阀开启，液压缸活塞杆回缩。

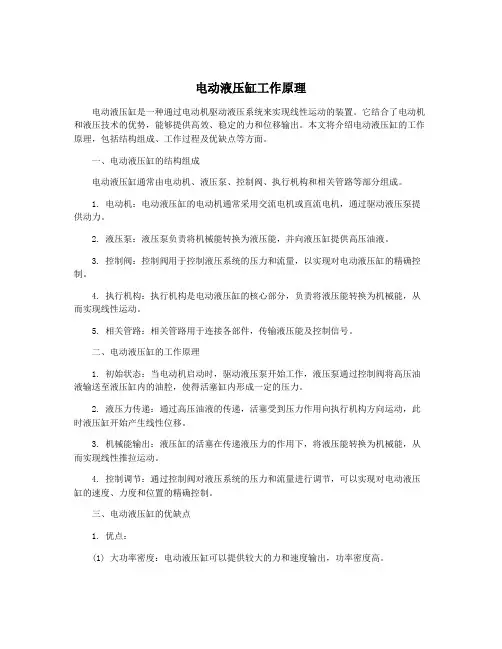

电动液压缸工作原理电动液压缸是一种通过电动机驱动液压系统来实现线性运动的装置。

它结合了电动机和液压技术的优势，能够提供高效、稳定的力和位移输出。

本文将介绍电动液压缸的工作原理，包括结构组成、工作过程及优缺点等方面。

一、电动液压缸的结构组成电动液压缸通常由电动机、液压泵、控制阀、执行机构和相关管路等部分组成。

1. 电动机：电动液压缸的电动机通常采用交流电机或直流电机，通过驱动液压泵提供动力。

2. 液压泵：液压泵负责将机械能转换为液压能，并向液压缸提供高压油液。

3. 控制阀：控制阀用于控制液压系统的压力和流量，以实现对电动液压缸的精确控制。

4. 执行机构：执行机构是电动液压缸的核心部分，负责将液压能转换为机械能，从而实现线性运动。

5. 相关管路：相关管路用于连接各部件，传输液压能及控制信号。

二、电动液压缸的工作原理1. 初始状态：当电动机启动时，驱动液压泵开始工作，液压泵通过控制阀将高压油液输送至液压缸内的油腔，使得活塞缸内形成一定的压力。

2. 液压力传递：通过高压油液的传递，活塞受到压力作用向执行机构方向运动，此时液压缸开始产生线性位移。

3. 机械能输出：液压缸的活塞在传递液压力的作用下，将液压能转换为机械能，从而实现线性推拉运动。

4. 控制调节：通过控制阀对液压系统的压力和流量进行调节，可以实现对电动液压缸的速度、力度和位置的精确控制。

三、电动液压缸的优缺点1. 优点：(1) 大功率密度：电动液压缸可以提供较大的力和速度输出，功率密度高。

(2) 精密控制：通过控制阀对液压系统进行精确控制，可以实现高精度的位移和力的输出。

(3) 适应性强：电动液压缸可以适应各种环境和工况，具有较强的抗干扰能力。

2. 缺点：(1) 维护成本高：液压系统较复杂，维护和保养成本较高。

(2) 油液泄漏：由于液压系统需要使用液压油来传递能量，存在油液泄漏的风险，需要定期检查和维护。

总结：电动液压缸通过电动机驱动液压系统，实现了力和位移的精确控制，具有高功率密度和精密控制的优势。

液压缸工作原理液压缸是一种通过液压能量来产生线性运动的执行元件。

液压缸通常由缸筒、活塞、活塞杆、密封件和连接件等部件组成。

液压缸通过液压油的压力来产生推力，从而实现工作装置的线性运动。

下面将详细介绍液压缸的工作原理。

1. 液压缸的基本结构液压缸的基本结构包括缸筒、活塞、活塞杆、密封件和连接件等部件。

缸筒是一个密封的容器，内部充满液压油。

活塞是密封在缸筒内的活动部件，活塞杆则是与活塞连接的部件，通过活塞杆可以传递推力。

密封件主要用于防止液压油泄漏，保证液压缸的正常工作。

连接件则用于连接液压缸与其他部件，如工作装置等。

2. 液压缸的工作原理液压缸的工作原理是利用液压油的压力来产生推力，从而实现线性运动。

当液压油进入液压缸的缸筒内时，液压油的压力作用在活塞上，活塞受到压力的作用产生推力，推动活塞杆向外运动。

反之，当液压油从液压缸的缸筒内排出时，活塞受到外部的作用力，从而产生向内的运动。

通过控制液压油的流入和流出，可以实现液压缸的正常工作。

3. 液压缸的工作过程液压缸的工作过程一般包括四个阶段：进油、工作、排油和回程。

进油阶段是指液压油进入液压缸的缸筒内，活塞受到压力产生推力向外运动的过程。

工作阶段是指液压缸根据需要完成工作的阶段，活塞保持在一定的位置，输出力或位移。

排油阶段是指液压油从液压缸的缸筒内排出，活塞受到外部作用力向内运动的过程。

回程阶段是指活塞恢复到初始位置的过程，为下一个工作循环做准备。

4. 液压缸的应用领域液压缸广泛应用于各种工业领域，如冶金、矿山、建筑、机械、航空航天等。

在冶金领域，液压缸常用于冶炼设备的启闭、夹紧和卸料等工序。

在矿山领域，液压缸常用于采矿设备的提升、输送和支撑等工序。

在建筑领域，液压缸常用于起重机、挖掘机和压路机等设备的动作执行。

在机械领域，液压缸常用于液压机床、注塑机和起重设备等设备的动作执行。

在航空航天领域，液压缸常用于飞机起落架、襟翼和方向舵等部件的动作执行。

总之，液压缸是一种通过液压能量来产生线性运动的执行元件，其工作原理是利用液压油的压力来产生推力，从而实现工作装置的线性运动。

第4章液压缸液压缸是液压系统的执行元件，它将液体的压力能转换成工作机构的机械能，用来实现直线往复运动或小于300o的摆动。

液压缸结构简单，配置灵活，设计、制造比较容易，使用维护方便，被广泛应用于各种机械设备中。

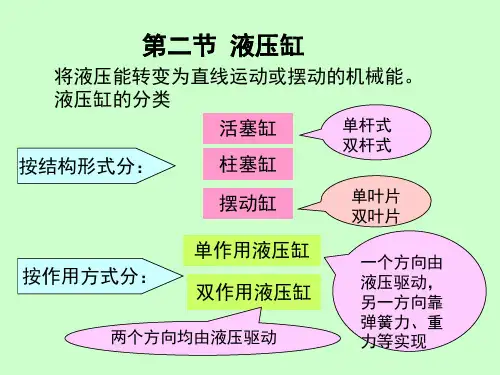

4.1 液压缸的类型、特点和基本参数计算液压缸按结构特点，分为活塞缸、柱塞缸、组合缸和摆动缸四类。

其中，活塞缸和柱塞缸用以实现直线运动，输出推力和速度；摆动缸用以实现小于300°的转动，输出转矩和角速度。

组合缸具有较特殊的结构和功用。

工程中以活塞缸应用最为广泛。

液压缸按作用方式和供油方向不同，可分为单作用式和双作用式两种。

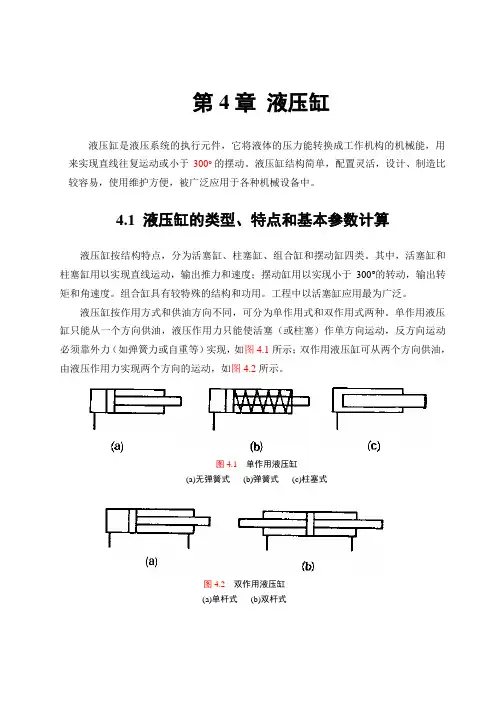

单作用液压缸只能从一个方向供油，液压作用力只能使活塞（或柱塞）作单方向运动，反方向运动必须靠外力（如弹簧力或自重等）实现，如图4.1所示；双作用液压缸可从两个方向供油，由液压作用力实现两个方向的运动，如图4.2所示。

图4.1 单作用液压缸(a)无弹簧式(b)弹簧式(c)柱塞式图4.2 双作用液压缸(a)单杆式(b)双杆式4.1.1活塞式液压缸在缸体内作相对往复运动的组件为活塞的液压缸，称活塞缸。

活塞缸可分为双杆式和单杆式两种结构。

按其安装方式的不同，又分为缸体固定式和活塞杆固定式两种。

1.双杆活塞缸双杆活塞缸是活塞两端都带有活塞杆的液压缸，其工作原理如图4.3所示。

双杆活塞缸的特点是当两活塞杆直径相同，分别向两腔的供油压力和流量都相等时，活塞（或缸体）两个方向的运动速度和推力也都相等，即具有等推力、等速度特性。

因此，这种液压缸常用于要求往复运动速度和负载相同的场合，如各种磨床。

（a）（b）(c)图4.3双杆活塞缸(a)缸体固定(b)活塞杆固定(c)职能符号1-缸体2-活塞3-活塞杆4-工作台图4.3(a)为缸体固定式结构简图。

缸体1固定在机床床身上，工作台4与活塞杆3相连。

缸体的两端设有进、出油口，动力由活塞杆传出，进油腔位置与活塞运动方向相反。

当油液从a口进入缸左腔时，推动活塞2带动工作台向右运动，缸右腔中的油液从b口回油；反之，右腔进压力油，左腔回油时，活塞带动工作台向左运动。

液压平衡缸工作原理
液压平衡缸是一种利用液压力来实现平衡的装置，其工作原理如下：
1. 原理概述：液压平衡缸利用液体在封闭容器中传递压力的特性，通过平衡两个活塞上的液体压力，实现活塞平衡位置的调节。

2. 结构组成：液压平衡缸主要由两个活塞、两个密封圈、液体介质和进出口阀口组成。

其中，一个活塞与液体介质相连，负责接收外力；另一个活塞与负荷相连，负责提供平衡力。

3. 工作过程：当外力作用在与液体介质相连的活塞上时，活塞会产生压力，并将压力通过液体传递到另一个活塞上。

在液体传递的过程中，两个活塞上的液体压力保持平衡，从而实现活塞平衡位置的调节。

4. 平衡调节：通过调节进出口阀口的开启程度，可以控制液压平衡缸中的液体流动速度。

当进出口阀口开启度一致时，液压平衡缸中的液体流动速度保持一致，从而保持两个活塞上的液体压力平衡。

5. 特点应用：液压平衡缸具有结构简单、平衡调节方便、响应速度快等特点，广泛应用于工程机械、起重设备、油田工程以及航空航天等领域。

液压缸的工作原理和结构●液压缸的工作：液压缸用于把液体转换成直线运动的大多数用途，有时也被称为直线执行器。

液压缸被制成不同的直径、行程长度和安装方式。

它们可按结构分成四种类型：拉杆式、螺纹式、焊接式和法兰式．有时也被制成使用卡坏．面积＝π／4xD2或面积：0.7854×D2当计算返回行程所建立的力时，压力么有作用在活塞的杆面积上，因而须从总活塞面积减去杆面积。

●液压缸基本结构：油缸的主要零件有缸头、缸盖、缸简、活塞、活塞杆、导向套、密封件和拉杆。

缸头和缸盖通常由轧钢或铸铁制作。

缸筒通常是采用无缝钢管，内孔加工到很高的表面光洁度，可减小内摩擦力和延长密封件寿命。

活塞大多数由铸铁或钢制作作，采用若干种方法把活塞固定于活塞杆上。

缓冲在大多数缸上是一个有货的选项并且往往可以加设而不改变轮廓尺寸。

活塞杆一般是高强度钢，经表面渗碳淬火、磨削、抛光和镀硬铬以便耐磨损和耐腐蚀。

腐蚀性气氛条件通常需要不锈钢的杆．该杆可以镀铬以便耐磨损。

导向套用以活塞杆前后移动时支承它，大多数用球墨铸铁制作而且通常无须拆开整个缸即可拆下。

杆密封装置通常在外侧包括一个防尘圈以便从杆上去除尘土和污染．并防止被吸入，一个主密封件用来密封缸压力，高压油缸还需在主密封前增加油压缓冲圈，降低主密封圈承受的油压，提高主密封圈的密封效果及寿命．密封件一般由丁晴橡胶、聚氨脂、氟橡胶或填充聚四氟乙烯（PTFE）制作。

一般来说，O形圈用于静密封场合如缸筒与导向套、活塞与杆等，Y形密封圈、V形密封圈或组合密封用来密封活塞和活塞杆。

活塞支撑环使用派克生产的特殊高分子材料产品。

拉杆通常是带有切削或搓制螺纹的高强度钢。

用适当的扭矩预应力处理以防承受压力是零件分离并降低对锁紧螺母的需要，尽管有时使用锁紧螺母。

●液压缸的基本作用形式：标准双作用：动力行程在两个方向并且用于大多数应用场合：单作用缸：当仅在一个方向需要推力时，可以采用一个单作用缸；双杆缸：当在活塞两侧需要相等的排量时，或者当把一个负载连接于每端在机械有利时采用，附加端可以用来安装操作行程开关等的凸轮．弹簧回程单作用缸：通常限于用来保持和夹紧的很小的短行程缸。

液压缸的工作原理和结构液压缸是一种应用于工程机械、冶金设备、采矿机械、船舶设备等领域的液压执行元件。

它通过液体传动来实现力的传递和动力的转换。

液压缸的工作原理和结构主要包括以下几个方面：一、工作原理：液压缸的工作原理基于“差动”原理。

液压油从一个泵输入液压缸内，产生压力，使得活塞在压力的作用下移动。

液压油在液压缸的两个腔体中循环流动，当活塞在液压力的作用下移动时，一个腔体压力增加，其他腔体则减小。

这样，液压缸就可以实现力的传递和动力的转换。

1.压力建立：液压油从泵通过管道输入液压缸。

当液压油流入液压缸后，密封性好的活塞阻止液压油通过两个腔体之间的泄漏孔流出，形成一定的压力。

2.活塞移动：当液压油的压力大于受力物体所需的力时，活塞就开始移动。

活塞的移动方向取决于液压油进入液压缸的哪一侧。

3.力传递：活塞的移动使得液压油在液压缸腔体中流动，产生压力。

这个压力会推动活塞向另一个方向移动，从而传递力。

4.控制和调节：通过控制液压系统中的液压阀来控制液压缸的工作。

通过改变液压油的进出口，可以实现液压缸的正向行程、反向行程、停止行程、限制行程等。

二、结构：液压缸由液压缸筒、活塞、密封件和连接件等组成。

1.液压缸筒：液压缸筒是液压缸的主体部分，通常采用无缝钢管制作。

液压缸筒通常具有一定的长度，并且内外表面光洁，保证活塞在其中能够顺畅运动。

2.活塞：活塞是液压缸的移动部件，通常由合金钢制成。

活塞通过密封件与液压缸筒相隔离，使得两个腔体能够分别形成压力。

3.密封件：密封件用于确保液压缸的密封性，防止液压油的泄漏。

常用的密封件有密封圈、O型圈、密封垫等。

密封件通常由橡胶或聚氨酯等材料制成，具有良好的密封性和耐磨性。

4.连接件：液压缸的连接件用于将液压缸与其他液压元件连接起来，形成液压系统。

常见的连接件包括法兰、球接头、螺纹接头等。

液压缸的结构根据不同的使用要求也会有所不同，例如单作用液压缸和双作用液压缸。

单作用液压缸只能在一个方向上承受压力，而双作用液压缸则可以在两个方向上承受压力。
