ePass2000_FT11硬件说明
1.1 ePass2000_FT11的优点
ePass2000_FT11采用了一流工艺制造的智能卡芯片，是保护用户敏感数据的理想设备。

其优点包括：
1.无需硬件驱动（HID）
ePass2000_FT11采用HID扩展设备技术，利用操作系统内置的标准HID驱动实现对USB Key的访问。

在Windows 98SE以上的Windows操作系统以及在Linux和Mac OS等操作系统中使用ePass2000_FT11无需另外安装硬件驱动，增加了软硬件系统的稳定性。

2.优越性能
采用8位的RISC（精简指令集），主频可在6MHz下稳定工作，使智能卡性能达到优越。

3.高安全性
使用基于硬件RSA算法的ePass2000_FT11比使用单纯的软件实现的RSA应用更加安全可靠。

因为敏感数据都被安全地保存在ePass2000_FT11的安全存储区域中，未授权用户是无法接触到这些信息的。

数据的签名和加密操作全部在ePass2000_FT11内部完成，私钥从生成的时刻起就一直保存其中，可有效的杜绝黑客程序的攻击。

ePass2000_FT11的安全性还在于ePass2000_FT11使用的加密算法都是被广泛公开的，业界公认的，经受了多年考验的算法。

同时，一流的芯片封装工艺也保证了芯片内数据的安全性。

4.灵活易用
使用ePass2000_FT11无需任何附加的外部设备。

用户只要简单的将ePass2000_FT11插入任何带有USB接口的桌面电脑、笔记本、键盘、显示器的USB端口中就可以使用ePass2000_FT11。

使用完毕之后，用户不需要关闭计算机或关闭正在运行的程序，直接拔下ePass2000_FT11就可以了。

5.造价低廉
ePass2000_FT11比任何传统的基于硬件的安全系统都节省开支。

由于使用ePass2000_FT11无需任何附加设备，因此很适合大范围的发行。

ePass2000_FT11 能够提供智能卡设备提供的所有功能，但是不需要智能卡读卡器。

6.便于携带
ePass2000_FT11体积十分小巧，重量很轻。

灵巧封装型外壳采用一体化一次成型工艺，十分坚固耐用而且具有防水的功能。

用户可以将ePass2000_FT11穿在钥匙链上，随身携带。

7.无缝集成
ePass2000_FT11提供符合业界广泛认可的PKCS#11和Microsoft CryptoAPI两种标准的接口。

任何兼容这两种接口的应用程序，都可以立即集成ePass2000_FT11进行使用。

同时，ePass2000_FT11
也针对多个第三方的软件产品进行了兼容性优化。

此外，ePass2000_FT11内置大容量的安全存储器，可以同时存储多个数字证书和用户私钥及其他数据。

也就是说，多个PKI应用程序可以共用同一个ePass2000_FT11。

8.高可靠性
ePass2000_FT11使用严格工艺制造，可进行擦除、写，最少擦写次数10万次，室温下数据保持时间最少10年，有效的确保非易失性存储区可长期安全的保存用户的数据。

1.2 ePass2000_FT11的硬件特性
1.标准HID设备
ePass2000_FT11使用操作系统提供的HID驱动，无需额外安装厂家硬件驱动。

2.高性能的处理芯片
ePass2000_FT11采用8位RISC处理器的高安全SOC芯片，具备高处理能力、高安全性、低功耗、低成本等特点。

SOC（System On Chip）是指CPU核以及外设（含定时器、各种存储器、各种模拟和数字的接口等等)高度集成在一起的一种单芯片计算系统。

3.硬件实现的加密算法
ePass2000_FT11采用先进的智能卡技术，智能卡芯片内部可实现下列算法：
1)1024位或512位的RSA非对称加密算法和签名、校验操作
2)对称加密算法DES、3DES
3)散列函数SHA-1
由于关键的加密算法都在硬件内实现，这就保证了进行加密运算的密钥的安全性。

4.硬件RSA密钥对生成
ePass2000_FT11的RSA密钥对在硬件内部实时生成。

用于生成密钥的大素数依靠硬件真随机数发生器产生。

5.硬件随机数发生器
ePass2000_FT11内置硬件真随机数发生器。

ePass2000_FT11在内部使用这个随机数发生器进行密钥对生成，随机消息鉴别码的生成等操作。

6.多级访问权限
ePass2000_FT11的文件系统具有多达16级的安全权限级别。

用户可以定义一个或多个密钥管理安全权级。

用户可以根据应用的需要定义出复杂的安全权级关系。

7.片内安全存储区域
ePass2000_FT11的数据存储区（EEPROM）、固件存储区（ROM）及运算部件全都集成在一块芯片内，保证了数据存储的安全。

1.3 ePass2000_FT11技术参数
支持的操作系统Windows 98SE/ME/2000/XP/2003/Vista/2008/7, Linux,
Mac OS X，
Windows XP/2003/Vista/2008/7 x64
支持X.509 v3标准证书格式，SSL v3，标准 CSP/PKCS#11,
IPSec/IKE ，兼容ISO7816
认证符合 CE 和 FCC 标准
处理器8位智能卡芯片
存储空间 32k
内置安全算法 RSA、DES、3DES、SHA-1
芯片安全水平安全加密的数据存储
功率<250mW
工作温度0°C ～ 70°C
存放温度- 20°C ～ 85°C
湿度0 ～ 100%不结露
通讯协议USB，HID
接口类型标准USB1.1设备，兼容USB2.0接口（A型插头）
外观尺寸50x17x7mm（A1+外壳)
总重量6g
外壳材质PC（聚碳酸脂）
数据存储年限至少 10 年
擦写次数至少 10 万次。

合集下载

Honeywell IP-2000接口协议(添加250)

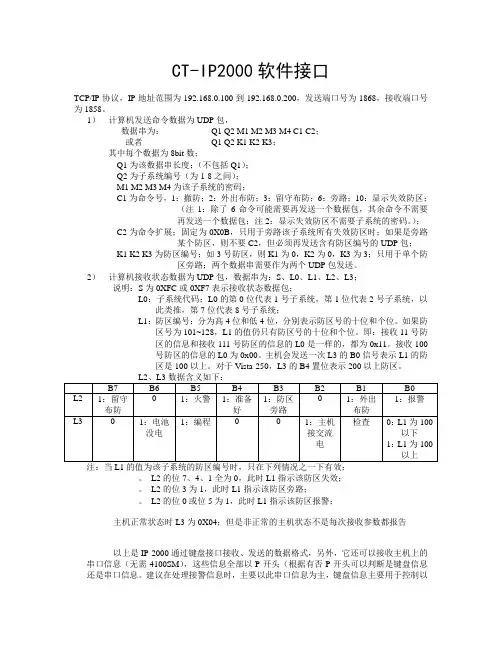

Honeywell IP-2000接口协议(添加250)

CT-IP2000软件接口TCP/IP协议，IP地址范围为192.168.0.100到192.168.0.200，发送端口号为1868，接收端口号为1858。

1）计算机发送命令数据为UDP包，数据串为：Q1 Q2 M1 M2 M3 M4 C1 C2；或者Q1 Q2 K1 K2 K3；其中每个数据为8bit数；Q1为该数据串长度；（不包括Q1）；Q2为子系统编号（为1-8之间）；M1 M2 M3 M4为该子系统的密码；C1为命令号，1：撤防；2：外出布防；3：留守布防；6：旁路；10：显示失效防区；（注1：除了6命令可能需要再发送一个数据包，其余命令不需要再发送一个数据包；注2：显示失效防区不需要子系统的密码。

）；C2为命令扩展；固定为0X0B，只用于旁路该子系统所有失效防区时；如果是旁路某个防区，则不要C2，但必须再发送含有防区编号的UDP包；K1 K2 K3为防区编号；如3号防区，则K1为0，K2为0，K3为3；只用于单个防区旁路；两个数据串需要作为两个UDP包发送。

2）计算机接收状态数据为UDP包，数据串为：S、L0、L1、L2、L3；说明：S为0XFC或0XF7表示接收状态数据包；L0：子系统代码；L0的第0位代表1号子系统，第1位代表2号子系统，以此类推，第7位代表8号子系统；L1：防区编号；分为高4位和低4位，分别表示防区号的十位和个位。

如果防区号为101~128，L1的值仍只有防区号的十位和个位。

即：接收11号防区的信息和接收111号防区的信息的L0是一样的，都为0x11。

接收100号防区的信息的L0为0x00。

主机会发送一次L3的B0信号表示L1的防区是100以上。

对于Vista-250，L3的B4置位表示200以上防区。

L2的位7、4、1全为0，此时L1指示该防区失效；。

L2的位3为1，此时L1指示该防区旁路；。

L2的位0或位5为1，此时L1指示该防区报警；主机正常状态时L3为0X04；但是非正常的主机状态不是每次接收参数都报告以上是IP-2000通过键盘接口接收、发送的数据格式，另外，它还可以接收主机上的串口信息（无需4100SM），这些信息全部以P开头（根据有否P开头可以判断是键盘信息还是串口信息。

28335安装说明

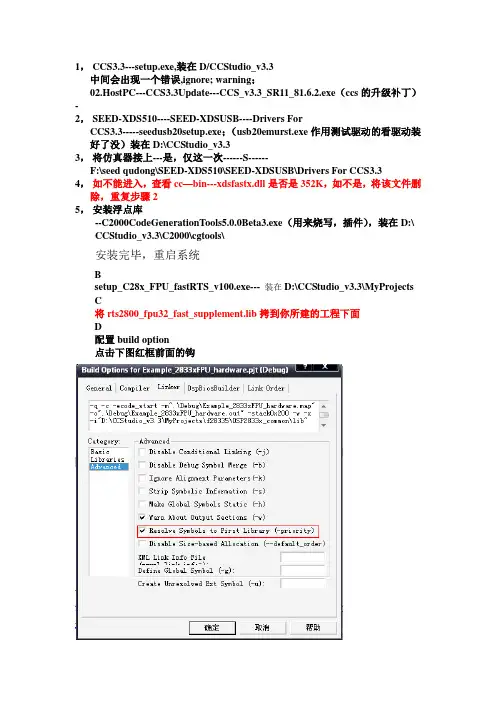

28335安装说明
