微型计算机原理实验报告 学号 40953055 姓名 海米提。热合木江 班级 测控0902班 —

欢迎下载 2 实验一 显示程序实验 一般来说，程序需要显示输出提示运行的状况和结果，有的还需要将数据区中的内容显示在屏幕上。本实验要求将指定数据区的数据以十六进制数形式显示在屏幕上，并通过DOS功能调用完成一些提示信息的显示。实验中可使用DOS功能调用（INT 21H）。

流程图 —

欢迎下载 3 2.试验程序

DATA SEGMENT MES DB 'Show a as hex:', 0AH,0DH,'$' SD DB 'a' DATA ENDS CODE SEGMENT ASSUME CS:CODE, DS:DATA START: MOV AX, DATA MOV DS, AX MOV DX, OFFSET MES MOV AH, 09H INT 21H MOV DI, OFFSET SD MOV AL, DS:[DI] AND AL, 0F0H SHR AL,4 CMP AL, 0AH JB C2 ADD AL, 07H C2: ADD AL, 30H MOV DL, AL MOV AH, 02H INT 21H MOV AL, DS:[DI] AND AL, 0FH CMP AL, 0AH JB C3 ADD AL, 07H C3: ADD AL, 30H MOV DL, AL MOV AH, 02H INT 21H MOV AX, 4C00H INT 21H CODE ENDS END START —

欢迎下载 4 —

欢迎下载 5 实验二 数据传送实验

三、实验内容 将数据段中的一个字符串传送到附加段中，并输出附加段中的目标字符串到屏幕上

1. 试验程序 DATA SEGMENT MSR DB "HELLO,WORLD!$" LEN EQU $- MSR DDATA ENDS EXDA SEGMENT MSD DB LEN DUP(?) EXDA ENDS MYSTACK SEGMENT STACK DW 20 DUP(?) MYSTACK ENDS CODE SEGMENT ASSUME CS:CODE, DS:DDATA, ES:EXDA START: MOV AX, DDATA MOV DS, AX MOV AX, EXDA MOV ES,AX MOV SI, OFFSET MSR MOV DI, OFFSET MSD MOV CX, LEN NEXT: MOV AL, [SI] MOV ES:[DI], AL INC SI INC DI DEC CX JNZ NEXT PUSH ES POP DS MOV DX, OFFSET MSD MOV AH, 9 INT 21H MOV AX, 4C00H — 欢迎下载 6 INT 21H CODE ENDS END START MOV BX, 0 MOV CX, LEN NEXT: MOV AL, MSR[BX] MOV ES:MSD[BX], AL INC BX LOOP NEXT

2.实验结果 —

欢迎下载 7 实验三 数码转换程序实验 1． 将ASCII码表示的十进制数转换为二进制数 1. 流程图

2.试验程序 DATAS SEGMENT NUMBER DB '00012' DATAS ENDS CODE SEGMENT ASSUME CS:CODE,DS:DATAS START: MOV AX,DATAS MOV DS,AX MOV CX,4 MOV SI,OFFSET NUMBER MOV AL,[SI] SUB AL,30H MOV AH,00H MOV BL,10 L1: MUL BL ADD AL,[SI+1] SUB AL,30H — 欢迎下载 8 INC SI DEC CX JNZ L1 MOV CX,8 MOV BL,AL NEXT: SHL BL,1 JC ONE MOV DL,30H JMP EXIT ONE: MOV DL,31H EXIT: MOV AH,02H INT 21H DEC CX JNZ NEXT MOV AH,4CH INT 21H

CODE ENDS END START 3.实验结果

2． 将十进制数的ASCII码转换为BCD码 本实验要求将键盘输入的一个五位十进制数54321的ASCII码存放入数据区中，转换为 BCD 码后，并将转换结果按位分别显示于屏幕上。若输入的不是十进制数的ASCII码，则输出“FF”。提示：一字节ASCII码取其低四位即变为BCD码 —

欢迎下载 9 1. 实验流程图

2.实验程序 DATAS SEGMENT BUF DB 6 DB ? DB 6 DUP(?) BUFE DB 'FF$' DATAS ENDS CODE SEGMENT ASSUME DS:DATAS,CS:CODE START: MOV AX,DATAS MOV DS,AX MOV DX,OFFSET BUF MOV AH,10 INT 21H MOV CH,5 MOV SI,DX L2: MOV BL,[SI+2] INC SI CMP BL,39H JA L1 SUB BL,30H — 欢迎下载 10 AND BL,0FH MOV DH,4 MOV CL,4 ;SHL AL,CL ROL BL,CL NEXT: SHL BL,1 JC ONE MOV DL,30H JMP EXIT ONE: MOV DL,31H EXIT: MOV AH,2 INT 21H DEC DH JNZ NEXT DEC CH JNZ L2 JMP L3 L1: MOV DX,OFFSET BUFE MOV AH,9 INT 21H L3: MOV AH,4CH INT 21H CODE ENDS END START 3.实验结果 —

欢迎下载 11 3．将十六进制数的ASCII码转换为十进制数 十六位二进制数的值域为0-65535，最大可转换为五位十进制数。五位十进制数可表示为： ND=D4×104+D3×103+D2×102+D1×10+D0 因此，将十六位二进制数转换为五位ASCII码表示的十进制数，就是求D1-D4，并将它们转化为ASCII码。本实验要求将缓冲区中存放的000CH的ASCII码转换成十进制数，并将转结果显示在屏幕

1. 实验流程图

2. 实验程序 DATA SEGMENT BUF DB 5 DB ? DB 5 DUP(?) HEX DB 4 DUP(?) DECI DB 5 DUP(0),'$' S1 DB '16JINZHI : $' S2 DB 0AH,0DH,'10JINZHI : $' DATA ENDS CODE SEGMENT — 欢迎下载 12 ASSUME CS:CODE, DS:DATA START: MOV AX,DATA MOV DS,AX LEA DX,S1 MOV AH,9 INT 21H LEA DX,BUF MOV AH,10 INT 21H

MOV SI,2 MOV DI,0 CHECK: MOV AL,[SI][BUF] CMP AL,40H JS NUM CMP AL,47H JS CAPITAL SUB AL,57H JMP STORE NUM: SUB AL,30H JMP STORE CAPITAL: SUB AL,37H JMP STORE

STORE: MOV HEX[DI],AL INC DI INC SI CMP DI,4 JNZ CHECK

LEA DX,S2 MOV AH,9 INT 21H

MOV AX,WORD PTR HEX SHL AL,4 ADD AH,AL MOV CH,AH MOV AX,WORD PTR 2[HEX] SHL AL,4 ADD AL,AH MOV AH,CH

MOV SI,5

合集下载

微机原理及应用实验(题目)

微机原理及应用实验(题目)

微机原理及应用实验实验一开发环境的使用一、实验目的掌握伟福开发环境的使用方法，包括源程序的输入、汇编、修改；工作寄存器内容的查看、修改；内部、外部RAM内容的查看、修改；PSW中个状态位的查看；机器码的查看；程序的各种运行方式，如单步执行、连续执行，断点的设置。

二、实验内容在伟福开发环境中编辑、汇编、执行一段汇编语言程序,把单片机片内的30H～7FH 单元清零。

三、实验设备PC机一台。

四、实验步骤用连续或者单步的方式运行程序，检查30H-7FH 执行前后的内容变化。

五、实验思考1．如果需把30H-7FH 的内容改为55H，如何修改程序？2．如何把128B的用户RAM全部清零？六、程序清单文件名称：CLEAR.ASMORG 0000HCLEAR: MOV R0,#30H ;30H 送R0寄存器MOV R6,#50H ;50H 送R6寄存器（用作计数器）CLR1: MOV A,#00H ;00 送累加器AMOV @R0,A ;00 送到30H-7FH 单元INC R0 ;R0 加1DJNZ R6,CLR1 ;不到50H个字节，继续WAIT: LJMP WAITEND实验二数据传送一、实验目的掌握MCS-51指令系统中的数据传送类指令的应用，通过实验，切实掌握数据传送类指令的各种不同的寻址方式的应用。

二、实验内容1．编制一段程序，要求程序中包含7中不同寻址方式。

2．编制一段程序，将片内RAM30H～32H中的数据传送到片内RAM38H～3AH中。

3．编制一段程序，将片内RAM30H～32H中的数据传送到片外RAM1000H～1002H 中。

4．编制一段程序，将片内RAM40H～42H中的数据与片外RAM2000H～2002H中的数据互换。

三、实验设备PC机一台。

四、实验步骤逐段编制程序，汇编无误后，用连续或者单步的方式运行程序，检查程序的运行结果，看是否达到预期的效果。

五、实验思考1．如何把片外RAM中1000H～100FH单元中的数传送到片外RAM中2000H～200FH单元中？2．如何把ROM中0200H～0207H单元的数传送至片外RAM0000H～0007H单元中？实验三数码转换一、实验目的掌握采用软件方法进行不同形式数据之间的转换，如十进制数与二进制数的转换、十六进制数与BCD码的转换、BCD数与ASCII码之间的转换、非压缩BCD码与压缩BCD码之间的转换。

微机原理及实验指导

微机原理及实验指导

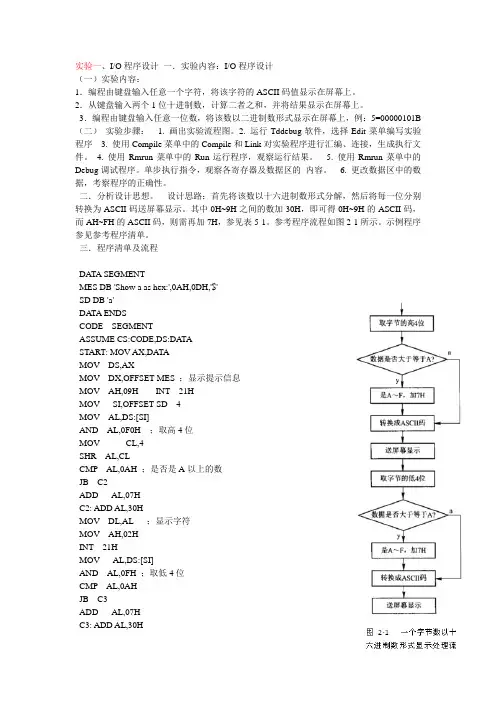

实验一、I/O程序设计一．实验内容：I/O程序设计（一）实验内容：1．编程由键盘输入任意一个字符，将该字符的ASCII码值显示在屏幕上。
