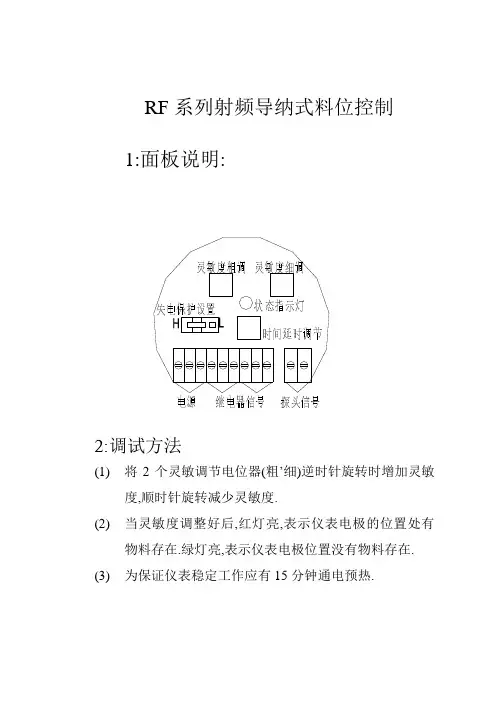

RF系列射频导纳式料位控制
1:面板说明:
2:调试方法
(1)将2个灵敏调节电位器(粗’细)逆时针旋转时增加灵敏
度,顺时针旋转减少灵敏度.
(2)当灵敏度调整好后,红灯亮,表示仪表电极的位置处有
物料存在.绿灯亮,表示仪表电极位置没有物料存在. (3)为保证仪表稳定工作应有15分钟通电预热.
A．仪表调试
（1）调节右边“灵敏度细调电位器”到中间位置。
（2）缓慢调节左边“灵敏度粗调电位器”直到状态指示灯刚刚由绿色变成红色。
（3）顺时针调节“灵敏度细调电位器”找到一个状态指示灯刚刚变绿色的点，记下“空”的位置。
（4）进物料并接触到仪表测量极，逆时针调节“灵敏度细调电位器”使指示灯刚变为绿色的点并记下
它的位置。
注意俩个记号的不同。
（5）调节“灵敏度细调电位器”到俩个记号的中间。
以上就是一个完整的调试过程。
RFID读写控制器模块使用说明书浙江亚龙教育装备股份有限公司前言教育技术装备是教育改革进程的重要环节，在教学实验与实习、技能培训和考核，应知应会等鉴定方面，在理论与实践相结合，教学与生产相联系及培养学生动手能力、思维能力、创新能力有着不可替代的作用，正确使用及保养至关重要，不仅能方便您的工作和学习，而且能延长使用寿命和应用周期，更能发挥有形资产的功能、培育无形资产的人才。
为了与贵院（校）实验室管理条例相适应，特提出如下建议：一、使用设备前必须熟悉产品技术说明书、使用说明书和实验指导书，按厂方提出的技术规范和程序进行操作和实验。
二、注重设备的环境保护，减少暴晒、水浸及腐蚀物的侵袭，确保设备的绝缘电阻、耐压系数、接地装置及室内的温度、湿度和净化度，在学会安全用电状态下工作。
三、提倡设备在常规技术参数要求范围下工作，谨防在极限技术参数要求范围下操作，禁止设备在超越技术要求范围外工作，即作常规性实验，限做极限性实验，禁做破坏性实验。
四、实验、培训时，对于搭建的各种电路，在检查无误后方能通电。
五、严防重物、重力、机械物撞击和超越设备的承载能力和受冲击能力，使设备变形，直至损坏。
六、对于各种单元板、单元模块和仪表要轻拿、稳放，切勿产生拖、摔、砸等现象，以免损坏。
七、如设备出现漏电、缺相、短路，各种仪表、灯光显示异常及电火花、机械燥音或异味、冒烟等现象，应使用急停开关并立即断电、待查，进行设备维修，切勿带病操作和使用。
八、减少电灾害、磁干扰及振动对设备允许范围外的伤害。
九、长期不使用的设备，要做定期检查维护、保养处理，方能进行工作。
浙江亚龙教育装备股份有限公司2018年3月修订目录第1章模块简介 (1)1.1模块外观 (1)1.2模块概述 (1)1.3实训项目 (1)1.4配置清单 (2)1.5技术参数 (2)1.6功能特点 (2)第2章使用说明 (4)2.1通讯协议 (4)2.2用串口调试工具测试RFID读写控制器模块 (7)2.3用PLC控制RFID读写控制器模块 (10)第1章模块简介1.1 模块外观图1-1 模块外观图1.2 模块概述射频识别，RFID（Radio Frequency Identification）技术，又称无线射频识别，是一种通信技术，可通过无线电讯号识别特定目标并读写相关数据，而无需识别系统与特定目标之间建立机械或光学接触。
RFID读写应用程序说明RFID读写器应用程序是为用户了解RFID的功能及操作命令而编写的程序。
用户通过本程序对卡片进行操作，可熟悉ISO 15693标准及其操作。
对RFID卡的应用有一个清楚地了解。
一、内容说明1）本子目录中包括RFID读写器在PC机上读写应用程序。
2）用户在PC机WINDOWS系统中安装该程序后可完成由RFID卡的所有操作。
3）用户通过该程序的使用，可以熟悉RFID卡的操作，从而为自己的进一步应用作好准备。
4）该应用程序是用VB6.0语言编译而成。
用户如需要其源代码，可向供货商查询。
二、安装说明1）将文件拷贝到硬盘后，运行SETUP，直接按照系统提示进行安装。
三、操作说明本应用程序采用WINDOWS结构，提供了对RFID卡操作的所有命令的功能按键。
用户点击各功能按键，即可完成相关的操作。
以下详细说明各个功能键的使用，以及其所需参数说明。
在RFID读写器中提供三类命令，分别为：1）RFID读写器系统命令：该命令集提供可控制读写器状态及LED、蜂鸣器操作的命令。
2）ISO15693标准基础命令集：该命令集提供针对ISO15693标准的所有基础命令集的操作。
3）厂商专用命令集：根据ISO15693标准，各厂商提供的卡片操作除符合ISO 15693的基础命令集完，还可根据自己的定义，提供各具特色的只符合其厂商卡片的专用命令集。
在RFID读写器中，为方便用户使用，我们将PHILIPS公司、TI公司、INFINION公司的卡片专用命令集分别提供，用户可以根据自己的卡片，直接对相关卡片进行操作。
四）RFID读写器系统命令RFID读写器提供如下系统操作命令：. 联接. 操作模式. 厂商命令选择. 读版本号. 灯控. 断开联接1）“联接”在执行其他命令前，必须先执行“联接”命令，打开串行口。
在该命令中，是采用“自动联接”功能，程序自动查询COM1或COM2口，判别是否己联接RFID读写器，如联接成功，则所有的其他功能键均有效，用户可进一步运行其他的命令。

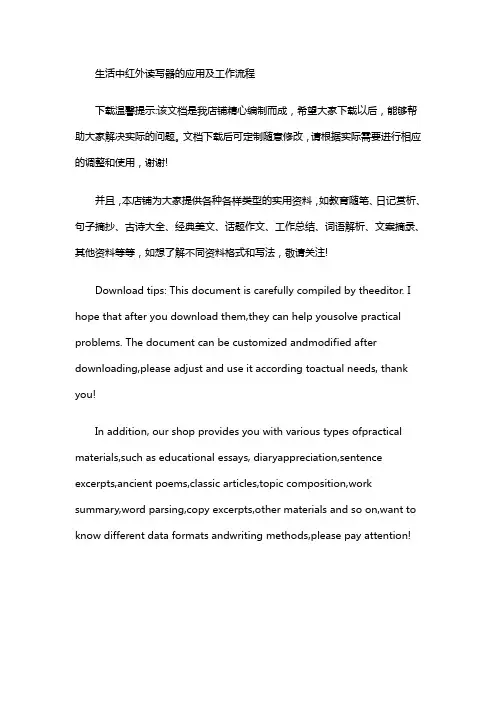

生活中红外读写器的应用及工作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!红外读写器是一种常见的数据传输设备，在生活中有许多应用。

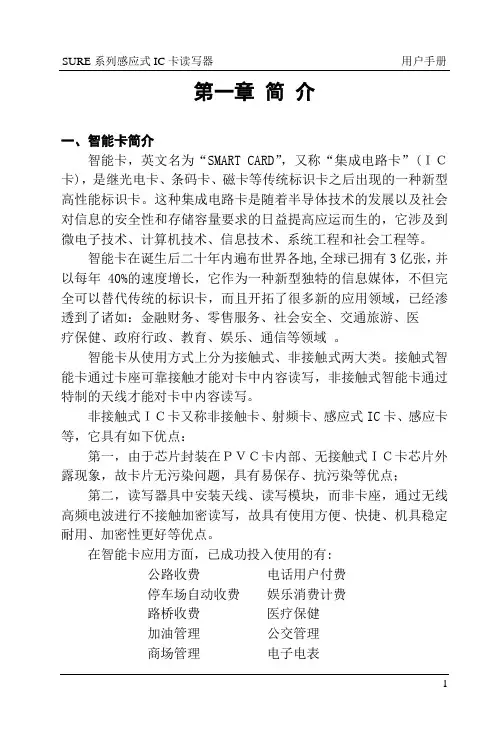

第一章简介一、智能卡简介智能卡，英文名为“SMART CARD”，又称“集成电路卡”(ＩＣ卡)，是继光电卡、条码卡、磁卡等传统标识卡之后出现的一种新型高性能标识卡。
这种集成电路卡是随着半导体技术的发展以及社会对信息的安全性和存储容量要求的日益提高应运而生的，它涉及到微电子技术、计算机技术、信息技术、系统工程和社会工程等。
智能卡在诞生后二十年内遍布世界各地,全球已拥有3亿张，并以每年40%的速度增长，它作为一种新型独特的信息媒体，不但完全可以替代传统的标识卡，而且开拓了很多新的应用领域，已经渗透到了诸如：金融财务、零售服务、社会安全、交通旅游、医疗保健、政府行政、教育、娱乐、通信等领域。
智能卡从使用方式上分为接触式、非接触式两大类。
接触式智能卡通过卡座可靠接触才能对卡中内容读写，非接触式智能卡通过特制的天线才能对卡中内容读写。
非接触式ＩＣ卡又称非接触卡、射频卡、感应式IC卡、感应卡等，它具有如下优点：第一，由于芯片封装在ＰＶＣ卡内部、无接触式ＩＣ卡芯片外露现象，故卡片无污染问题，具有易保存、抗污染等优点；第二，读写器具中安装天线、读写模块，而非卡座，通过无线高频电波进行不接触加密读写，故具有使用方便、快捷、机具稳定耐用、加密性更好等优点。
在智能卡应用方面，已成功投入使用的有:公路收费电话用户付费停车场自动收费娱乐消费计费路桥收费医疗保健加油管理公交管理商场管理电子电表司机管理食堂售饭管理银行管理宾馆酒店管理考勤管理预收费燃气管理关于智能卡的应用、设计等方面的详细技术资料，在我公司编写的《智能卡应用系统设计大全》一书中做了系统的介绍。
二、SURE系列感应式IC卡读写器简介SURE系列感应式IC卡读写器是深圳市诚希实业发展有限公司按Mikron/Mifare标准研制的专利产品，产品上有“SURE&HOPE”注册商标。
SURE系列感应式IC卡读写器具有如下主要性能：１. 感应卡工作频率为13.56MHZ，支持Mikron/Mifare标准，可读写M1、ML卡；２. 与计算机RS-232C串口相连，支持COM1、COM2口；３. 9600-115200BPS高速读写，无任何死机现象；４. 读写距离为2CM-10CM；５. 数据加密、双向验证、防冲突检测，可同时读写多张感应卡，６. 带数据存储芯片和DES加密算法，使开发的应用系统更加安全；７. 提供多种语言接口函数，支持DOS/WINDOWS 3.X/95/NT操作系统下的各种语言开发环境，包括：Foxpro 2.X 接口函数 for Dos/Windows；C语言接口函数(Microsoft、Borland C/C++ forDos/Windows/NT)。
力英电子科技手持式射频识别读写终端 使用说明书目 录概述.......................................................................2-4第一章 安全注意事项………………………….5-6 第二章 产品各部分名称……………………….7-8 第三章 主要性能参数…………………………9-11第四章 初次使用…………………………......12-13第五章 充电器和电池注意事项......................14-16第六章 手持机操作说明………………..........17-30附：产品保修卡1概 述手持式IC卡移动终端是IC卡系统工程项目重要的配套设备之一。
手持式IC卡移动终端提供方便实用的应用开发平台，丰富的软、硬件接口让用户可以方便、轻松、快捷地构造各种IC卡应用系统。
它具有灵活的上、下载功能，具有高可靠性和通用性，符合相应的国际和国内标准。
手持式IC卡移动终端（以下简称手持机）适用于需要离线处理数据的IC卡信息系统。
典型的应用系统有：驾驶员IC卡管理系统、会展IC卡管理系统、烟草专卖IC卡系统、设备IC卡管理系统、导游IC卡管理系统、公共事业IC卡收费系统、会员IC卡管理系统、物流配送IC卡管理系统、餐饮娱乐IC卡管理系统、社会劳动保险IC 卡管理系统、停车场IC卡收费系统等等。
时尚的外观时尚、简洁的外型及按键设计，辅之以明快的色彩，既赏心悦目，又方便实用；232位超级MCU中央处理单元采用适合于移动及嵌入式应用的32位单片机，集成度高，功能强劲，可快速完成DES等各类复杂加密算法。
大容量存储器标准配备128MB的FLASH处理器，强大的数据存储功能，以及16MB的RAM程序存储器空间更能完美的支持二次开发编程。
另外我们可根据客户的需求专门定制可达２G的数据存储器。
2.4寸超大TFT彩色显示屏采用26万色、320*240像素的2.4寸TFT材质的超大显示屏，带给您更加直观、绚丽的显示画面；可选SAM卡座在配备标准IC卡座的同时，预留SAM小卡座，既能用于金融等需要安全性认证的场合，又可通过使用大容量卡进行数据备份，从而确保系统和数据的安全性；人性化的操作界面采用类似Windows XP的操作界面，让使用者使用起来得心应手，能够迅速的掌握该系统的使3用方法；丰富的通讯接口标准的2.0USB接口，能够快速、精确地与PC 机通讯，进行数据传输；通用开放的二次开放平台独有的32位嵌入式操作系统内核以及标准的C语言编程工具，为客户进行二次开发提供了开放、友好的操作平台。

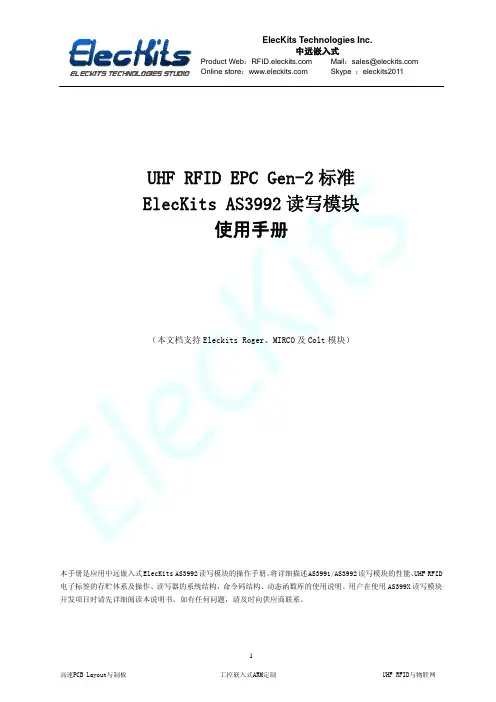

E l ec K i t sUHF RFID EPC Gen-2标准 ElecKits AS3992读写模块 使用手册（本文档支持Eleckits Roger、MIRCO 及Colt 模块）本手册是应用中远嵌入式ElecKits AS3992读写模块的操作手册。
将详细描述AS3991/AS3992读写模块的性能、UHF RFID 电子标签的存贮体系及操作、读写器的系统结构、命令码结构、动态函数库的使用说明。
用户在使用AS399X 读写模块开发项目时请先详细阅读本说明书。
如有任何问题，请及时向供应商联系。
E l ec K i t s前言 UHF RFID 无线射频识别系统是一种非接触自动识别技术，其基本原理是利用射频信号的空间耦合的传输特性，实现对识别物体所带信息的自动化读取和识别。
RFID 识别系统由三个部分组成：硬件部分、应用软件部分以及RFID 数据格式的标准与通信协议。
其中的硬件部份主要包括：RFID 读写器（阅读器，Reader）、电子标签（应答器，Tag）以及天线。
在使用中，RFID 读写器循环扫描（轮询）读取电子标签数据，一旦标签进入读写器的天线有效范围内，读写器就可以读取RFID 标签中的数据，从而完成对产品的信息收集。
读写器可将数据通过通信接口传到主控制器或主机上，以作进一步的数据处理。
RFID 系统的工作频率有多种，目前应用较为广泛的为125KHz、13.56MHz、920MHz。
在商品应用领域使用较多的是EPC UHF G2标准，它是应用900MHz 的UHF 甚高频作为无线传输媒介。
其相较于其它的标准，优点主要体现在传输距离远（可达10米以上）、标签价格更为便宜。
随着国内经济的快速发展，相信EPC 体系会有着广阔的前景。
AS3992读写器/读写模块不仅支持ISO18000-6C 协议，还兼容18000-6A/B 协议，可完成对符合这些协议的电子标签的所有操作，并提供完善的用户接口和用户端PC 机或自主的控制器的操作函数，方便用户可靠、快速地完成对UHF 电子标签的操作。
JT-8290A UHF远距离电子标签读写器目录一、JT-8290A读写器简介 (3)1、读写器技术参数 (3)2、读写器的尺寸结构 (4)3、JT-8290A读写器用途 (4)4、JT-8290A读写器主要功能 (4)二、JT-8290A读写器工作方式与接线说明 (5)1、读写器的接线说明 (5)2、标签操作 (6)3、工作方式 (6)4、ID相邻判别 (6)三、JT-8290A读写器配置 (7)四、JT-8290A读写器的安装 (7)1、读写器的安装方式 (7)2、读写器的固定与高度调节 (8)3、读写器方位角调整 (8)4、安装举例——车辆停车场管理 (9)五、JT-8290A二次开发 (10)一、JT-8290A读写器简介1.本产品具有多协议兼容、读取速率快、防水型外观设计,满足苛刻工作环境要求2.全面支持符合ISO-18000-6C（EPC G2）、ISO-18000-6B电子标签；3.支持RS485、RS232和Wiegand26/34等多种通讯方式；4.输出功率达30dbm可调，支持定时模式、主从模式、触发模式等多种工作模式；5.应用适合：车辆门禁、不停车自动收费、人员门禁管理、物流监控、生产自动化管理等领域1、读写器技术参数工作频率902～928MHz(美标)865~868MHZ(欧标，需定制)天线增益12dBi线极化协议ISO18000-6C（EPC G2）或ISO-18000-6B开发包提供SDK开发包,并提供C#，VC,VB,Java，Delphi开发例程软件提供测试DEMO以及自动写卡、读卡DEMO，方便客户发卡和写卡输出功率30dbm(软件可调)通信接口Wiegand26\34\42、RS485、RS232数据接口输入输出接口1路触发输入或2路继电器输出（定制）工业防雷6000V高压防雷特殊处理东北等极寒地区加低温处理读取距离稳定读取25M(读取距离跟标签和现场环境有关)工作温度-40℃~+65℃存储温度-45℃~+95℃电源要求DC12V,3A尺寸450X450X50MM重量5Kg2、读写器的尺寸结构3、JT-8290A读写器用途可用于物品识别和数据采集，利用其具有的良好特性，尤其在下列领域中可广泛使用：1)运输管理：公路、铁路运输管理和集装箱运输管理等；2)机动车辆管理：公安、交通等部门对各种机动车辆的监控与管理；3)路桥收费：由于本产品具有远距离高速读取标签数据的能力，路桥收费可以不停车进行；4)海关通关管理：海关通关、转关的物资和车辆管理；5)仓储物流管理：商品流动与仓储管理以及邮件、包裹、航空行李等的流动管理；6)停车场管理：实现管理与收费自动化；7)门禁管理：包括车辆与人员的进出管理；8)工艺生产流程：在整个生产过程中监控零部件；4、JT-8290A读写器主要功能1)唤醒标签：只有被唤醒的标签才能与读写器进行通信，防止系统外其它标签的干扰，确保读写器与本系统标签信息交换的可靠与准确。
RF系列非接触式IC卡读写器 使 用 手 册
RF系列非接触式IC卡读写器使用手册
2 目 录 一． RF系列非接触式IC卡读写器简介.......................................................................................3 1.1 概述............................................................................................................................................3 1.2 特性............................................................................................................................................3 1.3 设备接口....................................................................................................................................3 1.4 读写器装箱清单........................................................................................................................4 1.5 程序安装....................................................................................................................................4 1.6 软件............................................................................................................................................4 1.7 技术指标....................................................................................................................................4
二． 库函数说明................................................................................................................................5 2.1函数使用说明..................................................................................................................................5 2.2库函数一览表..................................................................................................................................6 2.3WINDOWS 32位动态库....................................................................................................................7
2.4库函数使用范例............................................................................................................................15 2.5函数错误类型代码........................................................................................................................15
附录1 MIFARE ONE射频卡的特性................................................................................................16 RF系列非接触式IC卡读写器使用手册
3 一． RF系列非接触式IC卡读写器简介 1.1 概述 RF系列非接触式IC卡读写器是由主机、天线、串行接口等组成，通过RS232串行接口能实现同PC机的连接。随机提供的接口函数库可满足用户二次开发的需要；其完善、可靠的接口函数，支持访问射频卡的全部功能。目前该设备已广泛地应用于门禁、考勤及高速公路、油站、停车场、公交等收费系统中。
1.2 特性 z 适用于符合MIFARE标准的非接触卡 z 支持MIFARE标准 - 工作频率13.56MHZ - 以106kbit/s速率高速访问射频卡 - 数据加密和双向验证 - 防冲突，可同时读取多张射频卡 - 通信错误自动侦测 z 功能操作：读、写、初始化值、加值、减值、读值和装载密码等 z 通讯接口：RS232串口 z 波特率：9600~115200 bit/s，自动侦测 z 操作距离：平均50MM z 数码管显示：8位数码管显示 z 控制蜂鸣器鸣响功能 z 提供丰富的二次开发平台和应用范例
1.3 设备接口
RS232串口 读写器 内置天线 DC5V电源
RS232串行接口用于与上位PC联机通讯；
RF卡RF系列非接触式IC卡读写器使用手册
4 1.4 读写器装箱清单
包装盒内配有：读写器，通讯线，驱动软盘, 5V电源(独立包装) 1.5 程序安装 安装步骤： a. 将通讯线一端接到读写器上，另一端接至计算机串口上； b. 接通读写器电源； c. 打开计算机，进入WINDOWS 98或WINDOWS2000/ME/XP,将驱动软盘插入软驱； e. 运行setup文件 注： 安装结束后，在Program files下创建一个rfreader的子目录，所有软件均在此目录下。
1.6 软件 RF系列读写器软件包括：演示程序、函数库和应用范例 a. 演示程序 提供 Windows版演示程序: DemoRF．exe。 b. 函数库 C语言接口函数库 WINDOWS32位动态库 c. 应用范例 EXAMPLES目录下提供各种开发平台的应用范例，包括VB、VC、DELPHI、C等。
1.7 技术指标 z 支持MIFARE标准 - 发射频率：13.56MHz - 访问卡速率：106Kbit/s z 接口功能：RS232串行接口 z 波特率：9600~115200bit/s ，自动侦测 z 工作电源： DC 5V±5% z 读写距离：平均为50mm（Mifare 标准卡读写距离） z 最大功耗：200mW z 环境温度：0°С∼ 50°С z 相对湿度：30%∼95% z 重量：约 200克 RF系列非接触式IC卡读写器使用手册 5 二． 库函数说明
2.1函数使用说明 函数调用应遵循如下规则： （1） 程序开始，首先要调用rf_init( ) 函数初始化串口。 （2） 用rf_load_kdy()将卡中某一扇区密码输入到读写器中，一次只能操作一个扇区。 （3） 调用rf_card()函数（相当连续调用rf_request()、anticoll()、select()三个函数），成功可返回卡的序列号。 （4） 用rf_anthetication() 函数验证设备密码和卡中密码，一次只能验证一个扇区。 （5） 对已验证过的扇区可进行读、写、初始化值、加值、减值等功能操作。对其它扇区的读、写操作必须重复上述（3）、（4）过程。 （6） 由于高级函数集成了若干低级函数，所以调用前可不必运行（3）、（4）过程。 （7） 对某张卡操作完成后，应用rf_halt()函数中止对该卡的操作。 （8） 程序正常退出或因错误退出之前，要用rf_exit()函数关闭串口；否则再次执行初始化串口时将出错。 （9） 有关调用各种函数库的具体方法，请参考＼Examples＼目录下的使用范例。 RF系列非接触式IC卡读写器使用手册
6 2.2库函数一览表
序号 函数 说明 备注 1 rf_init () 初始化串口 2 rf_exit () 关闭串口 3 rf_card () 寻卡 4 rf_authentication () 验证卡中某一扇区密码 5 rf_halt () 中止卡操作 6 rf_read () 读数据（字符） 7 rf_read_hex () 读数据（十六进制） 8 rf_write () 写数据（字符） 9 rf_write_hex () 写数据（十六进制） 10 rf_intival () 初始化块值 11 rf_increment () 加值 12 rf_decrement () 减值 13 rf_readval () 读值
14 rf_restore () 将块数据传到卡的内部寄存器中 15 rf_transfer () 将寄存器的数据传到块中 16 rf_load_key () 向读写器下载授权密码
17 rf_load_key_hex () 向读写器下载授权密码（十六进制） C语言库中未提供此函数 18 rf_beep () 蜂鸣器鸣叫 19 rf_disp () 数码管显示数据 20 rf_request () 寻卡请求 FoxPro For Dos库中未提供此函数 21 rf_anticoll () 防止卡冲突 FoxPro For Dos库中未提供此函数 22 Rf_select () 选取一个给定序列号的卡 FoxPro For Dos库中未提供此函数 23 Rf_encrypt () DES加密算法 24 Rf_decrypt () DES解密算法 25 Rf_get_status () 读取读写器的版本号 26 Rf_reset () 射频头复位 27 Rf_initval () 高级初始化值 28 Rf_HL_decrement () 高级增值操作 29 Rf_HL_inctement () 高级减值操作 30 Rf_HL_write () 高级写 31 Rf_HL_read () 高级读 32 Rf_initval_ml () ML卡初始化值 33 Rf_decrement_ml () ML卡减值操作 34 Rf_readval_ml () ML卡读值操作
