ICEM CFD划好网格导入ANSYS的成功方法

ICEMCFD实例教程在这个实例中，我们将使用ICEMCFD来准备一个翼型的模型，然后生成合适的网格，以便在CFD仿真中使用。

以下是详细步骤：第1步：导入几何模型首先，我们需要将几何模型导入ICEMCFD。

可以通过导入.STEP或者.EGS文件格式来实现，这些格式可以从大多数CAD软件中导出。

第2步：几何修复与清洁在导入几何模型后，我们可能会发现一些问题，例如不完整的几何形式、重叠的面等。

在这一步，我们需要进行几何修复与清理。

通过细致地检查模型，删除不必要的几何形式，并将面修复为连续的。

第3步：创建一个分区在进行网格划分之前，我们需要创建一个或多个分区（Patch）。

一个分区是指流场中的一个独立部分，我们可以为不同的分区设置不同的网格参数。

例如，在流体流过翼型时，可以为前后两侧设置不同的网格密度。

第4步：划分边界层边界层是流动附近非常重要的区域，为了准确描述这一区域的流动特性，我们需要在ICEMCFD中划分边界层。

通过使用边界层工具，我们可以定义边界层的厚度、计算节点和网格密度。

第5步：生成初始网格准备工作完成后，我们可以开始生成初始网格。

在ICEMCFD中，有多种网格生成方法可供选择，包括结构化网格、非结构化网格和混合网格。

选择合适的网格生成方法，并根据实际需要进行网格分区。

第6步：网格优化生成初始网格后，我们可能会发现一些不合理的网格形式，例如网格扭曲、网格过密或网格稀疏等。

在这一步中，我们需要使用ICEMCFD的网格优化工具来改善网格质量。

通过调整网格节点的位置，并采用合适的网格优化算法，我们可以实现更优化的网格形式。

第7步：导出网格最后一步是将生成的网格导出到CFD仿真软件中进行流动分析。

ICEM CFD支持将网格导出为常见的CFD格式，如ANSYS Fluent格式或OpenFOAM格式。

通过以上步骤，我们可以看到ICEMCFD的使用相对较简单，但对准备模型和生成网格非常重要。

合理的模型准备和网格生成可以更好地描述流体的流动行为，并提供准确的仿真结果。

Ansys_workbench网格划分相关Mesh 网格划分方法—四面体(Patch Conforming和Patch Independent)、扫掠、自动、多区、CFX划分1.四面体网格优点—适用于任意体、快速自动生成、关键区域使用曲度和近似尺寸功能细化网格、可使用边界层膨胀细化实体边界。

缺点—在近似网格密度下，单元和节点数高于六面体网格、不可能使网格在一个方向排列、由于几何和单元性能的非均质性，不适用于薄实体或环形体常用参数—最小和最大尺寸、面和体的尺寸、Advanced尺寸功能、增长比(Growth—对CFD逐渐变化，避免突变)、平滑(smooth—有助于获得更加均匀尺寸的网格)、统计学(Statistics)、Mesh MetricsPathch Conforming—默认考虑几何面和体生成表面网格，会考虑小的边和面，然后基于TGRID Tetra算法由表面网格生成体网格。

作用—多体部件可混合使用Patch Conforming四面体和扫掠方法共同生成网格，可联合Pinch Control 功能有助于移除短边，基于最小尺寸具有内在网格缺陷Patch Independent—基于ICEM CFD T etra算法，先生成体网格并映射到表面产生表面网格。

如果没有载荷或命名，就不考虑面和边界(顶点和边)，此法容许质量差的CAD几何。

作用—可修补碎面、短边、差的面差数，如果面上没有载荷或者命名，就不考虑面和边了，直接将网格跟其它面作一体划。

如果有命名则要单独划分该区域网格体膨胀—直接选择要膨胀的面，就可使面向内径向生成边界层面膨胀—选择要膨胀的面，在选择面的边，就可以向面内膨胀2.扫掠网格体须是可扫掠的、膨胀可产生纯六面体或棱柱网格，手动设置源和目标面，通常一对一，薄壁模型(Src/Trg选择Manual Thin)可自动划分多个面，在厚度方向上划分多个单元。

3.自动化分网格—应该划分成四面体，其与扫掠取决于体是否可扫掠，同一部件的体有一致网格，可程序化控制膨胀4.多区扫掠网格划分—基于ICEM CFD六面体模块，多区划分完后，可给多区添加膨胀5.CFX网格—使用四面体和棱柱网格对循环对称或旋转对称几何划分网格，不考虑网格尺寸或没有网格应用尺寸可使用CFX网格全局网格控制1.Physics Preference 物理设置包括力学(Mechanical)、CFD、电磁(Electromagnetic)、显示(Explicit)分析2.结构分析—使用哪个高阶单元划分较为粗糙的网格。

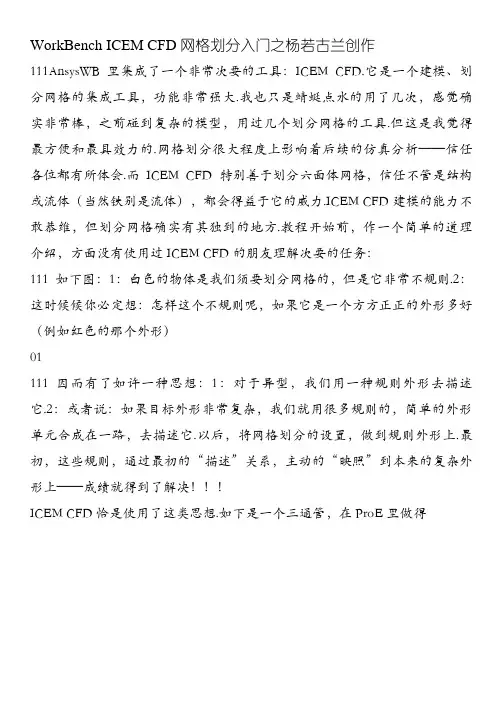

WorkBench ICEM CFD 网格划分入门之杨若古兰创作111AnsysWB里集成了一个非常次要的工具：ICEM CFD.它是一个建模、划分网格的集成工具，功能非常强大.我也只是蜻蜓点水的用了几次，感觉确实非常棒，之前碰到复杂的模型，用过几个划分网格的工具.但这是我觉得最方便和最具效力的.网格划分很大程度上影响着后续的仿真分析——信任各位都有所体会.而ICEM CFD特别善于划分六面体网格，信任不管是结构或流体（当然铁别是流体），都会得益于它的威力.ICEM CFD建模的能力不敢恭维，但划分网格确实有其独到的地方.教程开始前，作一个简单的道理介绍，方面没有使用过ICEM CFD的朋友理解次要的任务：111如下图：1：白色的物体是我们须要划分网格的，但是它非常不规则.2：这时候候你必定想：怎样这个不规则呢，如果它是一个方方正正的外形多好（例如红色的那个外形）01111因而有了如许一种思想：1：对于异型，我们用一种规则外形去描述它.2：或者说：如果目标外形非常复杂，我们就用很多规则的，简单的外形单元合成在一路，去描述它.以后，将网格划分的设置，做到规则外形上.最初，这些规则，通过最初的“描述”关系，主动的“映照”到本来的复杂外形上——成绩就得到了解决！！！ICEM CFD恰是使用了这类思想.如下是一个三通管，在ProE里做得02在ProE里面直接启动WB进入WB后，选择如下图：03111如下：1：代表工作空间里的实体2：代表某实体的籽实体，可以控制它们的开关形态3：控制显示的地方04上面须要创建一个Body实体这个实体代表了真实的物体.这个真实的物体的外形由我们导入的外形来定义.——我们导入的外形其实不是真实的实体.这个概念要清楚.但是今后基本上不会对这个真实的实体作什么操纵.这类处理方式主如果为工作空间内有多个物体的时候筹办的.051：点击“创建Body”2、3：点选这两个点4：因而创建出一个叫“Body”的实体操纵中，左键选择，中键确认，右键完成并退出——类似的操纵方法很多地方用到，要多练习，今后就不特别说明了06上面须要创建我们最须要的东西：那个“规则的外形”ICEM CFD里，这个实体叫 Block可以如下方式创建之：07留意到我们此刻多了一个黑框，怎样样，够规则吧？呵呵，开个打趣.还必须对这个黑框进行须要的“裁剪”以后才干用来“描述”我们的目标实体0809修剪Block实体的第一步是一个益智的工作：我们不妨简单绘制一下计谋：由于我们的实际物体像一个变形的“T”形，是以，不妨就用“T”来变形.最初要保存的部分用圆圈暗示，不要得部分用“X”.如下图：10如图：1：选择“Split”工具2：使用默认的第一个方法3：选择“选线”按钮4：在Block的黑线上选择，并“切”出一条黑线.5、6、7、8、9：以此类推.11最初的结果应当类似下图121：选择“Delete Block”2：选择“选择Block”按钮3：删除不须要的部分.13得到类似的图形：14开始调节点的地位：1：选择“Move 顶点”2：选择默认方法3：选择“多选”——弥补一个，我们不断使用Y向视图！5：将Y固定掉4：选择“选择点工具”6：以后调节Block的顶点，到类似下图的地位15留意到在每个Pip的弯处，Block与Pip不克不及很好的贴合，这是由于我们的Block还是粗糙.是以，须要继续“Split”现有的Block，并继续调节Block 的顶点.方法就是反复上面的步调，这里就不罗嗦了.细分和调节后的图形类似下图，当然寻求完满的朋友还可以继续细分——不过须要掌控一个度的成绩，由于细分得太多，也就失去“用简单描述复杂”这个出发点了.16上面要做的是从Block到Pip的“对应关系指定”工作.——尽管现有曾经有了描述Pip的Block，但一些细节的地方，须要手工指定它们的对应关系，在复杂模型中尤其如此.由于尽管软件有很大程度的智能，但它究竟没法完整的主动的分析出我们须要的对应关系来.关于指定“对应关系”的练习，最好请朋友们按照ICEM CFD 自带的教程来做几次.特别是调节Block的顶点技巧，和今后流体计算的网格质量有很大关系，不熟悉的朋友须要补补课了.如下图：我们须要将Block上的这四个边同Pip三通处的连接部分“绑定”在一路.相当于告诉软件：“今后这四条边就代表了这两条圆弧哦！”17方法如下：1：选择“Associate”2：选择“Edge to Curve”——Edge是Block 上的，Curve是Pip上的3：选择Edges——留意这时候必必要多选.4：再选择“Curve”——这时候候也要多选5：中键确认后，留意到曾经拟定了对应关系的边酿成绿色.18下一步就可以使用主动指定的功能了：1：选择“Associate”2：选择主动捕获3：确定4：留意到此刻Block曾经“完满”的包裹住Pip19另外，要将三个管口的Block的Edge和Pip的Curve“指定”对应关系，方法就和上面指定连接处的时候一样.请大家自行操纵了.20以后，就可以设定Mesh的参数了.1：打开实体参数设定窗口2：MaxSize设置为5——方向对了当前今后可以调节到更小.3：HeightRetio设置为0.64：确认21激活刚才的设置，为Pre-Mesh做筹办1：选择“Pre-Mesh 参数”2：默认更新所有设置3：确认22预览Mesh：1：设置为实体形态2：显示设置的推荐选项，朋友们可以自行调节3：结果应当和右图类似23关心一下Mesh质量：1：打开Mesh质量检查2：选择“Angle”——有很多种评价网格质量的方法，我比较爱好这个3：右键点选不睬想的部分4：选择“Show”5：这些单元格是目前的设置情况下，不太理想的地方24有很多种方法改善单元格的质量比方我在Bolock上，响应的地方添加了一条线，调节的地位后，从新使用一次“主动包裹”——方法同前面的讲述再次更新Pre-Mesh参数后，检察质量，刚才的不良曾经清除.25次要提示：1：在建造Block的时候，Block顶点的地位，Bolock细分的后果，都可以在如许的轮回操纵中得到直观的结果.2：划分网格，我个人觉得无外乎两步：一个清晰的思路，和不竭的优化.前者须要见多识广，后者须要耐心细心.如果是做结构分析，在这一步可以打住了，直接生成终极的单元格文件即可；但做流体的朋友还须要继续：做流体的鸿沟层.1：创见O型格也是一种Split2：选择创建O型格3：选择所有的格体4：选择出、入口（不须要O型结构的面）26观察其中一个口:1:绿色的线是本来Block的Edge(由于我们本来拟定了它和Pip上物理开口的对应关系所以酿成了绿色)2:小一点的黑色线,代表了今后的O型格体!!!——ICEM CFD创建O型格的工作仍是在Block上开展的.27在O型格上设置鸿沟层的参数1：打开参数设置2：设置“线参数”3：选择一条连接O型和边沿的联线4：今后鸿沟层为六层，是以格点为75：靠近外缘的厚度暂定为0.2——今后可以调整6：选择“复制参数”的功能7：将这个设置复制到所有类似的线上其中MeshLaw设置很成心思，同今后的求解器，液体属性等均有关系.有爱好的朋友本人去研讨了.我选择的是“Exponential1”28留意到此时O型到边沿的距离，就是我们刚刚设置了曾数等信息的那条黑线，还比较长是以，做如下点窜：1：选择点窜Block1.5：选择点窜边长2：选择须要点窜的边3：输入距离（留意“绝对距离”和“绝对距离”的不同）29可以从新勾选“Pre-Mesh”留意到此刻曾经有O型结构了.30后续的工作中：1：可以在“Pre-Mesh”上右键，选择“转换为非结构化网格”2：可以使用菜单项，输入须要后续分析的软件的对应格式.3132结论：1：Ansys 的WB，对ICEM CFD的集成目前（至多我使用的版本），其实不完满.譬如ZCCBEST朋友提出的如何坚持参数化的成绩，我也不晓得是否能实现.但我想第一，ICEM CFD是非常棒的Mesh工具，次要还是用在复杂模型的Mesh上，而且偏重于Mesh本人.举例说，我用Maya建造的复杂模型，也能够在ICEM CFD中进行网格划分，而且生成的BLOCK文件可以被单独的保管上去，今后如果点窜不大，则直接调用BLOCK文件，反复利用之即可（当然普通要做一些小的点窜）.第二：今天或许不克不及实现某些我们但愿的功能，并不是明天不成.我想来论坛的朋友更多的是抱着进修的目的，所以请临时把软件的瑕疵放一放，而不竭地，毫无偏见地去提高本人第三：从Ansys近两年的发展看，我信任我们期望的那些宜用功能，肯定会被完美.比方就我晓得的：Ansys正在考虑将Ansoft，Fluent等才收购的分量级软件也集成到WB中来.是以，我建议大家，在“理想形态”到来前，不竭地进修进修再进修，从而争夺领先一步，步步领先！2：回顾我所发的几个教程，其实很大程度上是想为朋友们抛砖引玉，引诱不熟悉仿真软件的朋友了解这个领域——究竟我们在这方面也太落后了，很多行业根本没有这类意思.朋友们或许为分歧的公司打工，但今后的生产，何尝不都是用的我们中国人的资本.能节约点是一点，于公于私都不无大利——至多我们要晓得可以怎样样将这些东西用于我们的设计吧.是以我真心的建议大家共同建设这个板块，忘我的交流日常的心得，真正达到共同提高的目的.唉，不当心写多了.健忘了“少说多做”的准绳，但想到确实是发自肺腑的文字，不忍删除，就以之与朋友们共勉吧！！！——好累，抽根烟先！。

9/9/05
ANSYS ICEMCFD V10
Inventory #002277 C4-13
平滑光顺 四面体/棱柱体 网格
平滑光顺 四面体/棱柱体 网格
– 首先只平滑 tets 和 tris（四面体/三角形） • 设置 PENTA_6 为 Freeze • 此时的要点是不要试图更改棱柱层结构
– 一旦tetra和tri单元足够的平滑, 则平滑所有单元 – 设置 PENTA_6 为 Smooth – 减低 Up to quality 值，以免过度扭曲棱柱体网格单元
9/9/05
ANSYS ICEMCFD V10
Inventory #002277 C4-14
切割棱柱体网格层
切割棱柱体网格层
– 如果需要许多棱柱体网格层, 这种方法更具鲁 棒性 – 通常更快 – 建立 “fat” layers，然后在编 辑网格时切割它们。
– Edit Mesh > Split Mesh > Split Prisms
ANSYS ICEMCFD V10
Inventory #002277 C4-10
高级选项 – Max Height Over Base
Max height over base – 限制棱柱体网格的纵横比 – 在棱柱体网格的纵横比超过指定值的区域棱柱层停止生长
– 棱柱层的数目在局部区域无法保证 – 在棱柱层边界网格融接为金字塔形网格
高级选项-Part Control
New volume part
– 指定新的part存放棱柱单元或者从已有的面或 体网格part中选择
Side part
– 存放侧面网格的part
Top part
– 存放最后一层棱柱顶部三角形面单元
