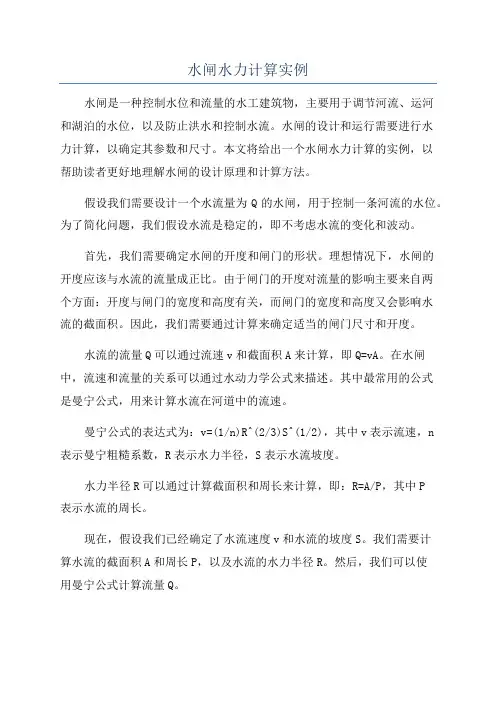

水闸是一种控制水位和流量的水工建筑物，主要用于调节河流、运河和湖泊的水位，以及防止洪水和控制水流。水闸的设计和运行需要进行水力计算，以确定其参数和尺寸。本文将给出一个水闸水力计算的实例，以帮助读者更好地理解水闸的设计原理和计算方法。

假设我们需要设计一个水流量为Q的水闸，用于控制一条河流的水位。为了简化问题，我们假设水流是稳定的，即不考虑水流的变化和波动。

首先，我们需要确定水闸的开度和闸门的形状。理想情况下，水闸的开度应该与水流的流量成正比。由于闸门的开度对流量的影响主要来自两个方面：开度与闸门的宽度和高度有关，而闸门的宽度和高度又会影响水流的截面积。因此，我们需要通过计算来确定适当的闸门尺寸和开度。

水流的流量Q可以通过流速v和截面积A来计算，即Q=vA。在水闸中，流速和流量的关系可以通过水动力学公式来描述。其中最常用的公式是曼宁公式，用来计算水流在河道中的流速。

曼宁公式的表达式为：v=(1/n)R^(2/3)S^(1/2)，其中v表示流速，n表示曼宁粗糙系数，R表示水力半径，S表示水流坡度。

水力半径R可以通过计算截面积和周长来计算，即：R=A/P，其中P表示水流的周长。

现在，假设我们已经确定了水流速度v和水流的坡度S。我们需要计算水流的截面积A和周长P，以及水流的水力半径R。然后，我们可以使用曼宁公式计算流量Q。 接下来，我们需要确定适当的闸门尺寸和开度，以控制水流量。闸门的宽度和高度可以通过计算流量Q和流速v来确定。由于闸门的宽度和高度也会对水流的截面积和周长产生影响，我们需要通过迭代计算来确定最佳的闸门尺寸和开度。

一般来说，闸门的宽度和高度应该能够满足水流截面积和周长的要求，并且能够适应不同流量的变化。为了简化计算，我们可以使用经验公式来确定闸门的尺寸和开度。例如，可以使用流量-闸门开度关系曲线来确定闸门开度和宽度的关系。

最后，我们需要考虑水闸的泄流能力。泄流能力是指水闸能够通过的最大流量。为了确定水闸的泄流能力，我们需要计算水闸的泄流面积和泄流速度，然后再与流量Q进行比较。

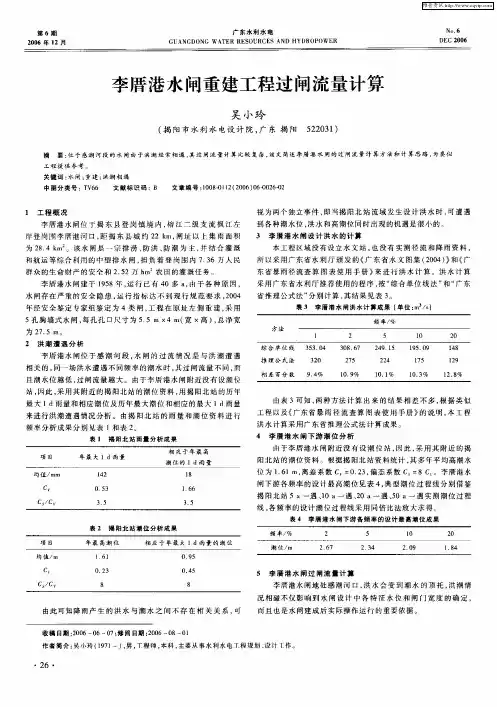

第６期　２００６年ｌ２月　广东水利水电　ＧＵＡＮＣＤ０ＮＧ　ＷＡＴＥＲ　ＲＥＳＯＵＲＣＥＳ　ＡＮＤ　ＨＹＤＲＯＰＯＷＥＲ　ＮＯ．６　ＤＥＣ　２００６　李厝港水闸重建工程过闸流量计算　吴小玲　天　Ｊ、，　（揭阳市水利水电设计院，广东揭阳　５２２０３１）　摘　要：位于感潮河段的水闸由于洪潮经常相遏。其过闸流量计算比较复杂，该文简述李厝港水闸的过闸流量计算方法和计算思路，为类似　工程提供参考。　关键词：水闸；重建；洪潮相遇　中图分类号：ＴＶ６６　文献标识码：Ｂ　文章编号：１００８－０１１２（２００６）０６４３０２６－０２　１　工程概况　李厝港水闸位于揭东县登岗镇境内，榕江二级支流枫江左　岸登岗同李厝港河口，距揭东县城约２２　ｋｍ，闸址以上集雨而积　为２８　４　ｋｍ　。废水闸是一宗排涝、防洪、防潮为主，并结合灌溉　和航运等综合利用的中型排水闸，担负着登岗围内７　３６万人民　群众的生命财产的安全和２．５２万ｈｍ　农田的灌溉任务。　李厝港水闸建于１９５８年，运行已有４Ｏ多ａ，南于各种原因，　水闸存在严重的安全隐患．运行指标达不到现行规范要求，２００４　年经安全鉴定々家组鉴定为４类闸，工程在原址左侧重建，采用　５孔胸墙式水闸，每孔孔口尺寸为５，５　ｍ×４　ｍ（宽×高），总净宽　为２７．５　ｍ。　２洪潮遭遇分析　李厝港水闸位于感潮河段，水闸的过流情况是与洪潮遭遇　相关的，同一场洪水遭遇不同频率的潮水时，其过闸流量不同，而　且潮水位越低，过闸流量越大。由于李厝港水闸附近没有设潮位　站，冈此，采用其附近的揭阳北站的潮位资料，用揭阳北站的历年　最大１　ｄ雨量和相应潮位及历年最大潮位和相应的最大１　ｄ雨量　来进行洪潮遭遇情况分析。由揭阳北站的雨量和潮位资料进行　频率分析成果分别见表１和表２　表１　揭阳北站雨量分析成果　

表２揭阳北站潮位分析成果　

由此可知降雨产生的洪水与潮水之间不存在相关关系，町　视为两个独立事件，即当揭阳北站流域发生设计洪水时。可遭遇　到各种潮水位，洪水和高潮位同时出现的机遇是很小的。　３李厝港水闸设计洪水的计算　本工程区域没有设立水文站。也没有实测径流和降雨资料，　所以采用广东省水利厅颁发的《广东省水文图集（２００４）》和《广　东省暴雨径流查算图表使用手册》来进行洪水计算。洪水计算　采用广东省水利厅推荐使用的程序。按“综合单位线法”和“广东　省推理公式法”分别计算，其结果见表３。　表３李厝港水闸洪水计算成果（单位：ｍ　／ｓ）　

水闸消能防冲计算

水闸消能防冲计算的目的是保护水闸下游河床免受冲刷，其计算内容主要包括过闸流量、水跃高度等。以下是一个简单的计算流程：

- 计算过闸流量Q：根据宽顶堰的自由出流公式进行计算。假设e=0.95，m=0.385，H0≈H=2.4m，b=8m。计算可得Q=48.18m³/s。

- 计算hc和hc’’：假设消力池的池深为1.2m，池底高程为-0.2m，则E0=3.40+0.2=3.60m。位于出口位置处的B=24+1=9m，由此可计算出单宽流量q=48.18/9=5.535m²/s。然后将=0.95，g=9.81带入公式E0=hc+q²/2g$\varph$²hc²，求出hc=0.754m，再将该数值代入到求hc’’的公式中，求出hc’’=2.432m。

在进行水闸消能防冲计算时，需要考虑多种因素，并根据实际情况选择合适的计算方法和参数。如果你需要进行更精确的计算，建议咨询专业的水利工程师或参考相关的设计规范。

水利专业常用计算公式

一、枢纽建筑物计算

1、进水闸进水流量计算：Q=B0δεm（2gH03）1/2

式中：m —堰流流量系数

ε—堰流侧收缩系数

2、 明渠恒定均匀流的基本公式如下：

流速公式：

u＝ RiC

流量公式

Q＝Au＝ARiC

流量模数

K＝ARC

式中：C—谢才系数，对于平方摩阻区宜按曼宁公式确定，即

C＝6/1n1R

R—水力半径（m）；

i—渠道纵坡；

A—过水断面面积（m2）； n—曼宁粗糙系数，其值按SL 18确定。

3、水电站引水渠道中的水流为缓流。水面线以a1型壅水曲线和b1型落水曲线最为常见。求解明渠恒定缓变流水面曲线，宜采用逐段试算法，对棱柱体和非棱柱渠道均可应用。逐段试算法的基本公式为

△x=f21112222i-i2gvah2gvah

式中：△x——流段长度（m）；

g——重力加速度（m/s2）；

h1、h2——分别为流段上游和下游断面的水深（m）；

v1、v2——分别为流段上游和下游断面的平均流速（m/s）；

a1、a2——分别为流段上游和下游断面的动能修正系数；

fi——流段的平均水里坡降，一般可采用

2f1f-fii21i或3/4222224/312121ffvnRvn21xhiR

式中：hf——△x段的水头损失（m）；

n1、n2——分别为上、下游断面的曼宁粗糙系数，当壁面条件相同时，则n1=n2=n；

R1、R2——分别为上、下游断面的水力半径（m）； A1、A2——分别为上、下游断面的过水断面面积（㎡）；

4、各项水头损失的计算如下：

（1）沿程水头损失的计算公式为

（2）渐变段的水头损失，当断面渐缩变化时，水头损失计算公式为：

5、前池虹吸式进水口的设计公式
