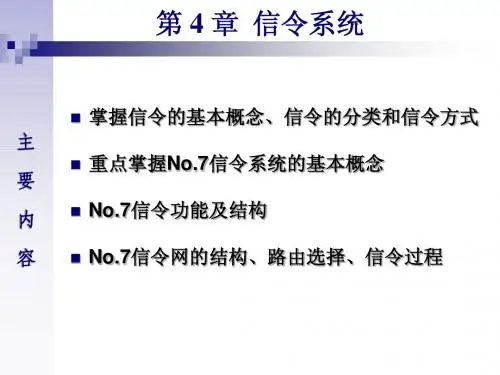

Chapter4 信令系统

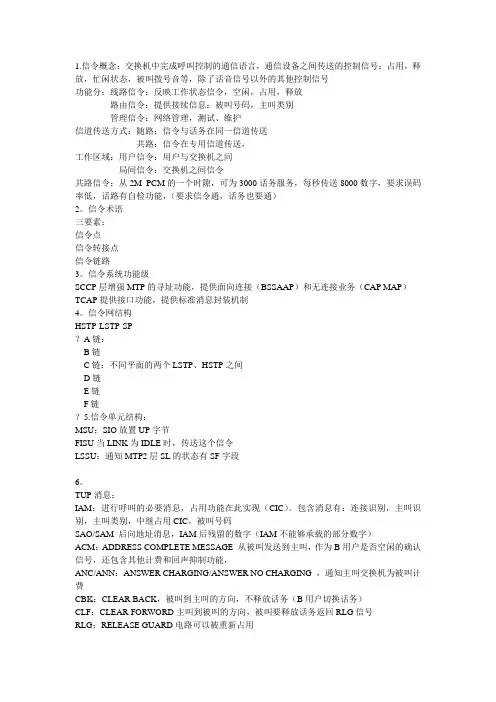

1.信令概念：交换机中完成呼叫控制的通信语言，通信设备之间传送的控制信号：占用，释放，忙闲状态，被叫拨号音等，除了话音信号以外的其他控制信号

功能分：线路信令：反映工作状态信令，空闲，占用，释放

路由信令：提供接续信息：被叫号码，主叫类别

管理信令：网络管理，测试、维护

信道传送方式：随路：信令与话务在同一信道传送

共路：信令在专用信道传送，

工作区域：用户信令：用户与交换机之间

局间信令：交换机之间信令

共路信令：从2M PCM的一个时隙，可为3000话务服务，每秒传送8000数字，要求误码率低，话路有自检功能，（要求信令通，话务也要通）

2。信令术语

三要素：

信令点

信令转接点

信令链路

3。信令系统功能级

SCCP层增强MTP的寻址功能，提供面向连接（BSSAAP）和无连接业务（CAP MAP）

TCAP提供接口功能，提供标准消息封装机制

4。信令网结构

HSTP-LSTP-SP

？A链：

B链

C链：不同平面的两个LSTP、HSTP之间

D链

E链

F链

？5.信令单元结构：

MSU：SIO放置UP字节

FISU当LINK为IDLE时，传送这个信令

LSSU：通知MTP2层SL的状态有SF字段

6。

TUP消息：

IAM：进行呼叫的必要消息，占用功能在此实现（CIC）。包含消息有：连接识别，主叫识别，主叫类别，中继占用CIC，被叫号码

SAO/SAM 后向地址消息，IAM后残留的数字（IAM不能够承载的部分数字）

ACM：ADDRESS COMPLETE MESSAGE 从被叫发送到主叫，作为B用户是否空闲的确认信号，还包含其他计费和回声抑制功能，

ANC/ANN：ANSWER CHARGING/ANSWER NO CHARGING ，通知主叫交换机为被叫计费

CBK：CLEAR BACK，被叫到主叫的方向，不释放话务（B用户切换话务）

1 《信令系统》课程学习指南（2016春）

一．本指南简介

本指南包含以下内容：

 课程简介

 本课程宗旨和目标

 本课程教材和参考资料

 学习建议

 互连网授课

 实时辅导答疑和互联网非实时答疑

 教学进程表

二．课程简介

本课程是本科通信工程专业的专业课程。本课程共分9章。

1. 信令的基本概念

2. No.7信令系统的结构

3. 消息传递部分

4. 电话用户部分TUP和综合业务数字网用户部分ISUP

5. 信令连接控制部分SCCP

6. 事务处理能力TC

7. No．7信令在移动通信中的应用

8. 智能网应用部分INAP（CAP）

9. 下一代网络的信令

三．课程宗旨和目标

信令系统是电信网的重要组成部分，在信令系统中传送着电信网的各种控制信息。№7信令系统能满足多种通信业务的要求，当前的主要应用有：传送电话网的局间信令；传送综合业务数字网的局间信令；传送移动通信网中与用户移动有关的各种控制信息；在业务交换点和业务控制点之间传送各种控制信息，支持各种类型的智能业务；在各种运行、管理和维护中心传递有关的信息。因此掌握No.7信令系统、下一代网络的信令的结构和基本原理，对从事通信工程的技术人员来说是十分必要的。

通过本课程的学习，学员将掌握No.7信令系统和下一代网络的信令的结构，我国No．7信令网的结构、消息传递部分MTP、电话用户部分TUP、信令连接控制部分SCCP、事务处理能力TC、综合业务数字网用户部分ISUP的基本原理及No．7信令在移动通信中的应用和在智能网中的应用，以软交换为核心的下一代网络的分层结构，信令传输协议SIGTRAN，SIP协议和媒体网关控制协议H.248。为学员从事No.7信令系统和下一代网络的信令的的维护和开发、设计打下必要的基础。

四．本课程教材和参考资料

本课程教材采用《信令系统》，北京邮电大学出版社出版。

学习本课程时，可参考以下参考书和网站。

3GCN总体介绍

课程目标：

 了解七号信令系统基本概念、分层结构与系统特点

 掌握MTP层功能

 掌握SCCP原理和GT配置方法

 了解TUP与ISUP的常用消息和业务流程

 掌握MAP业务流程

 熟悉SIGTRAN协议

 熟悉H248协议

 了解SIP协议

目 录

第一章 七号信令系统基本概念 ........................................................................................................... 4

1.1信令相关概念 .......................................................................................................................... 4

1.1.1 信令的定义 ......................................................................................................................... 4

1.1.2 信令分类 ............................................................................................................................. 4

1.2 七号信令网 ............................................................................................................................. 4

第四章 信令系统

建立通信网的目的是为用户传递包括话音信息和非话音信息在内的各种信息，因此在各设备之间就会交互各种各样的“信息”，使网中的设备能够协调动作。设备之间传递的这些信息称为信令。通俗一点说，信令就是设备之间的“语言”，用来交流各自的状态和目的。

信令是通信网中的控制指令，是控制交换机动作的信号和语言。信令系统指完成上述控制过程的控制信号的产生、发送、接受的硬件及操作程序的全体。信令方式指信令在传送过程中必须遵守的规约和规定的集合, 内容包括信令的结构形式、传送方式和控制方式。

下面以市话中两个用户之间的电话接续为例说明信令在电话网中是如何起作用的。如图4-1所示。

图4-1市话呼叫接续示意图

甲为主叫用户，乙为被叫用户，当主叫用户摘机时，用户线的直流环路接通，向发端分局的发端交换机发出“主叫摘机”信令。发端交换机在收到“主叫摘机”信令后，对主叫用户的用户数据进行分析，然后根据用户话机的类型将该用户线接到相应的收号设备上，接着向主叫用户发送拨号音。主叫用户在听到拨号音后，可以开始拨被叫用户号码。发端交换机在收到主叫用户拨的电话号码后，进行分析，当确定这是一个出局呼叫时，选择一条到收端分局中的终端交换机的空闲中继线，发出“占用”信令占用这条中继线。终端交换机收到“占用”信令后，就将该中继线接到收号设备上，并向发端交换机发送“占用证实”信令。发端交换机收到“占用证实”信令后，就向收端交换机发送被叫号码。收端交换机收到被叫号码后，先向发端交换机发送一条“证实”信令，然后对被叫号码进行分析，发现被叫用户空闲时，就建立连接，向被叫用户振铃，并向主叫用户送回铃音。当被叫用户摘机后，用户线直流环路接通，被叫用户向收端交换机发送“摘机”信令，然后收端交换机向发端交换机发送“被叫应答”信令，并启动计费。至此话路接续完毕，甲和乙用户可以开始通话。

从这个例子可以看出，为了使各个设备之间可以协调动作，共同完成某项功能，必须在各设备间传送相关的信令。信令主要具有：监视处理摘机、挂机信号；标识用户；向用户提供有关呼叫状态信息和网络管理（用于网络的维护、错误检修以及网络的整体操作）等功能。
