图解日光灯的安装、接线方法

项目三日光灯电路原理及其安装一、【案例背景】项目教学法是通过实施一个完整的项目而进行的教学活动。

在教学活动中，教师将需要解决的问题或需要完成的任务以项目的形式交给学生。

在教师指导下，以个人或小组工作方式，由学生自己按照实际工作的完整程序，共同制定计划、共同或分工完成整个项目。

项目教学法把理论教学与实践教学有机地结合起来，充分发掘学生的创造潜能，提高学生分析问题和解决实际问题的能力。

本节《日光灯电路原理及其安装》就采取了项目教学法，力求将理论教学与实践教学有机地结合起来。

二、【案例实录】第一、日光灯原理分析：图3-1 直管形日光灯电路及等效电路图1．日光灯的点燃过程⑴闭合开关，电压加在启动器两极间，氖气放电发出辉光，产生的热量使U型动触片膨胀伸长，跟静触片接触使电路接通。

灯丝和镇流器中有电流通过。

⑵电路接通后，启动器中的氖气停止放电，U型片冷却收缩，两个触片分离，电路自动断开。

⑶在电路突然断开的瞬间，由于镇流器电流急剧减小，会产生很高高的自感电动势，方向与电源电动势方向相同，这个自感电动势与电源电压加在一起，形成一个瞬时高压，加在灯管中的气体开始放电，于是日光灯成为电流的通路开始发光。

2．日光灯正常发光日光灯开始发光后，由于交变电流通过镇流器线圈，线圈中会产生自感电动势，它总是障碍电流变化的，这时和镇流器起着降压限流的作用，保证日光灯正常发光。

第二，项目实操操作流程:图3-2 项目实操操作流程图项目实施流程细则：一、确定项目《日光灯电路原理及其安装》中照明线路有一套单独的工艺，若不学习则会造成电工实习内容上的脱节。

学生对家用照明电路感兴趣，也往往喜欢问些这方面的问题，其主要原因是单相电在日常生活中天天用得到，包含照明、吊扇、配电等的安装维修应该为人熟知、了解，并会日常维修，并且这知识不难，容易学会。

二、项目分析：高职学生有底子薄，基础差、动手能力强的特点，项目实施从“低起点”入手，首先选择效果明显的项目活动，初步学会剥线钳的使用，导线的连接方法，三极插头、插座中的三个接线桩的位置等，为照明电路的安装打基础。

势去阻碍线圈中的电流变化。这时镇流器起降压限流的作用，
使灯管两端电压稳定在额定工作电压范围内。由于这个电压 低于启辉器中氖气的电离电压，所以并联在灯管两端的启辉 器也就不再起作用了。此时即使将启辉器从电路中拿走，也 不会影响日光灯电路的正常工作。
日光灯电路的组装及参数测量
3、电子镇流器的工作原理：
日光灯电路的组装及参数测量
而电子镇流器的电路中因为没有大电感，
所以日光灯电路的功率因数得到很大提高
（0.96左右）。因此现在的日光灯照明电路
使用的都是电子镇流器。
电子镇流器内部电路
日光灯电路的组装及参数测量
四、实验电路及元器件：
墙壁开关
家庭日光灯电路
日光灯电路的组装及参数测量
1、单相交流电源 火线（L） （任选一相）
电压档位的选择：
电压线圈的一端为U*，即公共端；另一 端在后三个接线柱中选择，即选择档位。
公共端
选择档位
日光灯电路的组装及参数测量
电流档位的选择：
电流线圈的两端固定在两个接线柱上， 即I*和I。其档位的选择是通过改变插片 的连接方式来选择。
公共端
小档
大档
日光灯电路的组装及参数测量
电流档位的选择：
氖气停止辉光放电，氖泡中的温度降低。U形双金属 片冷却收缩复位，两触片分开。
在两触片分开的瞬间，电路中的电流突然切断， 镇流器产生很大的自感电动势去阻碍电流的变化。
这个自感电动势与电源电压叠加后作用于灯管两
端。
日光灯电路的组装及参数测量
（5）灯丝受激发时发射出来的大量电子，在灯
管两端高电压作用下，以极大的速度由低电势
生的热量使U形双金属片膨胀伸长，并与
静触片接触。

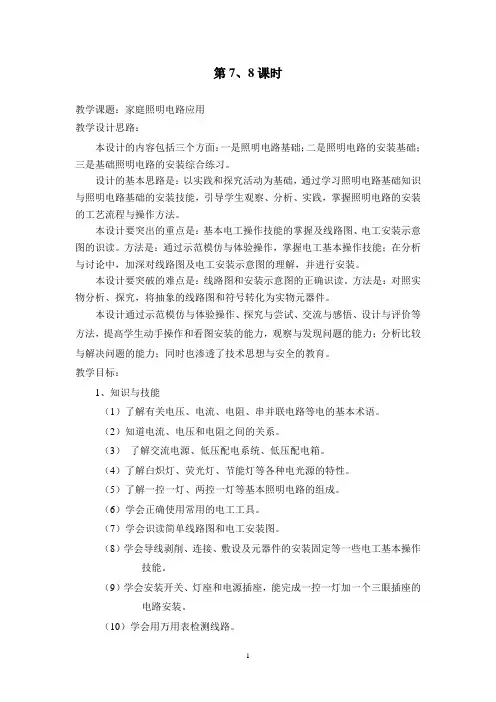

第7、8课时教学课题：家庭照明电路应用教学设计思路：本设计的内容包括三个方面：一是照明电路基础；二是照明电路的安装基础；三是基础照明电路的安装综合练习。

设计的基本思路是：以实践和探究活动为基础，通过学习照明电路基础知识与照明电路基础的安装技能，引导学生观察、分析、实践，掌握照明电路的安装的工艺流程与操作方法。

本设计要突出的重点是：基本电工操作技能的掌握及线路图、电工安装示意图的识读。

方法是：通过示范模仿与体验操作，掌握电工基本操作技能；在分析与讨论中，加深对线路图及电工安装示意图的理解，并进行安装。

本设计要突破的难点是：线路图和安装示意图的正确识读。

方法是：对照实物分析、探究，将抽象的线路图和符号转化为实物元器件。

本设计通过示范模仿与体验操作、探究与尝试、交流与感悟、设计与评价等方法，提高学生动手操作和看图安装的能力，观察与发现问题的能力；分析比较与解决问题的能力；同时也渗透了技术思想与安全的教育。

教学目标：1、知识与技能（1）了解有关电压、电流、电阻、串并联电路等电的基本术语。

（2）知道电流、电压和电阻之间的关系。

（3）了解交流电源、低压配电系统、低压配电箱。

（4）了解白炽灯、荧光灯、节能灯等各种电光源的特性。

（5）了解一控一灯、两控一灯等基本照明电路的组成。

（6）学会正确使用常用的电工工具。

（7）学会识读简单线路图和电工安装图。

（8）学会导线剥削、连接、敷设及元器件的安装固定等一些电工基本操作技能。

（9）学会安装开关、灯座和电源插座，能完成一控一灯加一个三眼插座的电路安装。

（10）学会用万用表检测线路。

2、过程与方法（1）在对各照明器材的探究活动中，了解各器材的用途与特性。

（2）在独立技能体验活动中，掌握电工工具使用及器材的安装方法。

（3）在基本照明电路的实践活动中，掌握基本的电路概念。

3、情感、态度与价值观（1）通过正确使用各种电工工具，形成规范操作与质量的意识。

（2）在调试的活动中，形成严谨的科学态度。

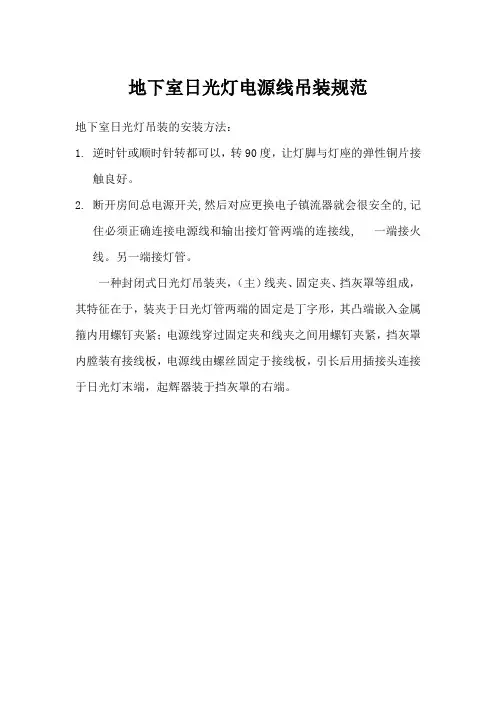

地下室日光灯电源线吊装规范
地下室日光灯吊装的安装方法：
1.逆时针或顺时针转都可以，转90度，让灯脚与灯座的弹性铜片接
触良好。

2.断开房间总电源开关,然后对应更换电子镇流器就会很安全的,记
住必须正确连接电源线和输出接灯管两端的连接线, 一端接火线。

另一端接灯管。

一种封闭式日光灯吊装夹，（主）线夹、固定夹、挡灰罩等组成，其特征在于，装夹于日光灯管两端的固定是丁字形，其凸端嵌入金属箍内用螺钉夹紧；电源线穿过固定夹和线夹之间用螺钉夹紧，挡灰罩内膛装有接线板，电源线由螺丝固定于接线板，引长后用插接头连接于日光灯末端，起辉器装于挡灰罩的右端。

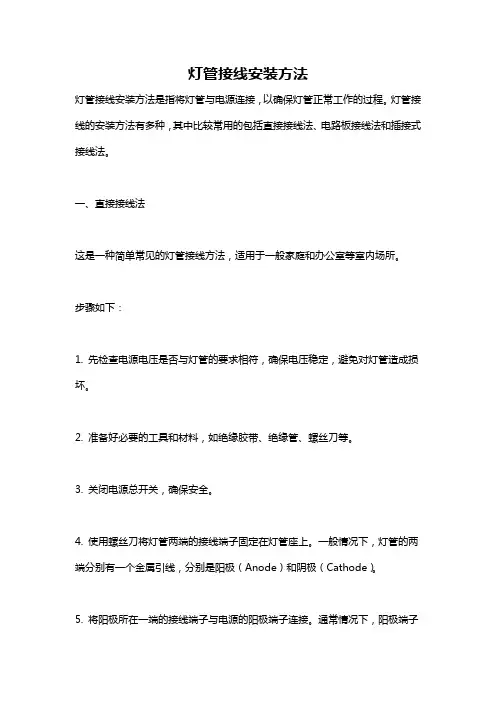

灯管接线安装方法灯管接线安装方法是指将灯管与电源连接，以确保灯管正常工作的过程。

灯管接线的安装方法有多种，其中比较常用的包括直接接线法、电路板接线法和插接式接线法。

一、直接接线法这是一种简单常见的灯管接线方法，适用于一般家庭和办公室等室内场所。

步骤如下：1. 先检查电源电压是否与灯管的要求相符，确保电压稳定，避免对灯管造成损坏。

2. 准备好必要的工具和材料，如绝缘胶带、绝缘管、螺丝刀等。

3. 关闭电源总开关，确保安全。

4. 使用螺丝刀将灯管两端的接线端子固定在灯管座上。

一般情况下，灯管的两端分别有一个金属引线，分别是阳极（Anode）和阴极（Cathode）。

5. 将阳极所在一端的接线端子与电源的阳极端子连接。

通常情况下，阳极端子位置较长一些。

6. 将阴极所在一端的接线端子与电源的阴极端子连接。

阴极端子位置较短。

7. 使用绝缘胶带将接线端子包好，确保绝缘安全。

8. 打开电源总开关，观察灯管是否正常工作。

二、电路板接线法电路板接线法适用于需要多个灯管的情况，如商场、工厂等。

步骤如下：1. 检查电路板的电源情况，确保电压和电流符合灯管的要求。

2. 准备好必要的工具和材料，如电路板、导线、螺丝刀等。

3. 关闭电源总开关，确保安全。

4. 将电路板安装在合适位置，确保电路板的固定稳固。

5. 按照电路板上的标记，将灯管的阳极（Anode）和阴极（Cathode）连接到对应的接线端子上。

6. 用螺丝刀将接线端子固定在电路板上。

7. 使用导线将电路板的电源与电源总开关连接。

8. 打开电源总开关，观察灯管是否正常工作。

三、插接式接线法插接式接线法是一种灵活、可调整灯管布局的接线方法，适用于需要经常更换或移动灯管的场合，如展览会场等。

步骤如下：1. 准备好必要的工具和材料，如插座、插头、导线等。

2. 根据实际需要，将插座安装在合适的位置，确保固定稳固。

3. 将插头与灯管的接线端子连接，确保接触良好。

4. 使用导线将插座的电源与电源总开关连接。

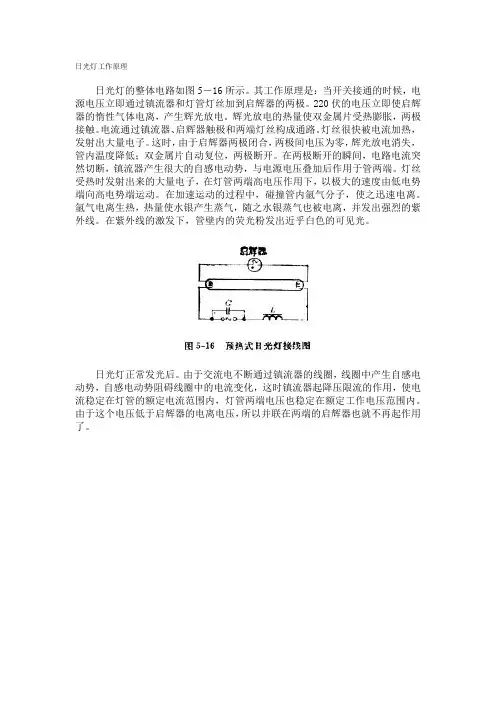

日光灯工作原理日光灯的整体电路如图5－16所示。

其工作原理是：当开关接通的时候，电源电压立即通过镇流器和灯管灯丝加到启辉器的两极。

220伏的电压立即使启辉器的惰性气体电离，产生辉光放电。

辉光放电的热量使双金属片受热膨胀，两极接触。

电流通过镇流器、启辉器触极和两端灯丝构成通路。

灯丝很快被电流加热，发射出大量电子。

这时，由于启辉器两极闭合，两极间电压为零，辉光放电消失，管内温度降低；双金属片自动复位，两极断开。

在两极断开的瞬间，电路电流突然切断，镇流器产生很大的自感电动势，与电源电压叠加后作用于管两端。

灯丝受热时发射出来的大量电子，在灯管两端高电压作用下，以极大的速度由低电势端向高电势端运动。

在加速运动的过程中，碰撞管内氩气分子，使之迅速电离。

氩气电离生热，热量使水银产生蒸气，随之水银蒸气也被电离，并发出强烈的紫外线。

在紫外线的激发下，管壁内的荧光粉发出近乎白色的可见光。

日光灯正常发光后。

由于交流电不断通过镇流器的线圈，线圈中产生自感电动势，自感电动势阻碍线圈中的电流变化，这时镇流器起降压限流的作用，使电流稳定在灯管的额定电流范围内，灯管两端电压也稳定在额定工作电压范围内。

由于这个电压低于启辉器的电离电压，所以并联在两端的启辉器也就不再起作用了。

低压水银荧光灯（日光灯）日光灯主要由三部分组成：灯管，镇流器，启辉器。

灯管是日光灯的主体，它的结构如图5－14所示。

在玻璃管内壁上涂有一层均匀荧光粉，两端各安装一个灯头，灯头内部装有灯丝，灯丝用钨丝烧成螺旋状，表面涂有三元电子粉（碳酸钨，碳酸钡和碳酸锶），以利于发射电子。

为了便于启动和抑制电子粉的蒸发，灯管抽真空后，充入一定量的氮气。

当然还有一点水银。

水银数量很少，一只40瓦的灯管仅放入百分之几克。

灯管工作时，管内汞蒸气的压强很小，仅1帕左右。

因此称作低压水银荧光灯。

镇流器又称为限流器，就是把通过灯管的电流限定在额定值内。

目前最常用的镇流器是电感镇流器，是具有一定电感量的铁芯线圈。

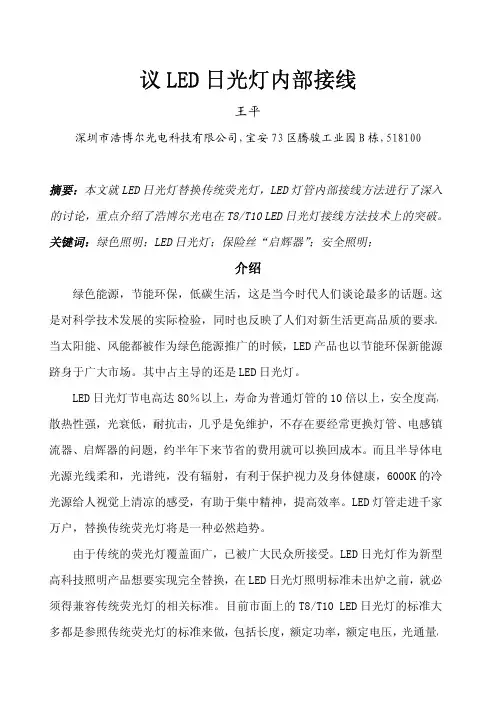

议LED日光灯内部接线王平深圳市浩博尔光电科技有限公司，宝安73区腾骏工业园B栋，518100摘要：本文就LED日光灯替换传统荧光灯，LED灯管内部接线方法进行了深入的讨论，重点介绍了浩博尔光电在T8/T10LED日光灯接线方法技术上的突破。

关键词：绿色照明；LED日光灯；保险丝“启辉器”；安全照明；介绍绿色能源，节能环保，低碳生活，这是当今时代人们谈论最多的话题。

这是对科学技术发展的实际检验，同时也反映了人们对新生活更高品质的要求。

当太阳能、风能都被作为绿色能源推广的时候，LED产品也以节能环保新能源跻身于广大市场。

其中占主导的还是LED日光灯。

LED日光灯节电高达80％以上，寿命为普通灯管的10倍以上，安全度高，散热性强，光衰低，耐抗击，几乎是免维护，不存在要经常更换灯管、电感镇流器、启辉器的问题，约半年下来节省的费用就可以换回成本。

而且半导体电光源光线柔和，光谱纯，没有辐射，有利于保护视力及身体健康，6000K的冷光源给人视觉上清凉的感受，有助于集中精神，提高效率。

LED灯管走进千家万户，替换传统荧光灯将是一种必然趋势。

由于传统的荧光灯覆盖面广，已被广大民众所接受。

LED日光灯作为新型高科技照明产品想要实现完全替换，在LED日光灯照明标准未出炉之前，就必须得兼容传统荧光灯的相关标准。

目前市面上的T8/T10LED日光灯的标准大多都是参照传统荧光灯的标准来做，包括长度，额定功率，额定电压，光通量，照度等等。

LED日光灯分电源内置和外置两种，本文重点讨论电源内置LED日光灯。

传统的荧光灯工作原理传统的荧光灯一般由支架、电感镇流器、启辉器、灯管这四大部分组成。

图1为传统的荧光灯内部结构。

图2是传统的荧光灯内部电路图。

其工作原理是当开关接通的时候，电源电压立即通过电感镇流器和灯管灯丝加到启辉器的两极。

220伏的电压立即使启辉器的惰性气体电离，产生辉光放电。

辉光放电的热量使双金属片受热膨胀，两极接触。

单端进电LED T8管输入端
直接将对应的连接 线接入AC输出端
单端进电LED管接线方式
描述：当单端进电LED灯管在替换电子整流器启动的荧光灯时；
1.首先将连接电子整流器的输入AC/输出DC两端连接线拆解（输入端 T8管不兼容电子整流器的情
两根，输出端四根）。
掉，不然对灯管有损害，或
2.以LED T8管输入端为基准，直接将对应的两支连接线分别接入AC输 珠
出端
器可短路也可不用短路，不短路的 率
兼容电子整流器的情况下必须去除 然对灯管有损害，或者直接烧掉灯
两根，输出端四根）。
2.然后将灯管两边所对应的，两支连接线合二为一，并分别接入 2.以LED T8管输入端为
AC端
出端
更换成LED专用起辉器
单端进电LED管接线方式 描述：当单端进电LED灯管在替换电感整流器启动的荧光灯 备注：电感整流器可短路也可不用短 时，则需将原先支架中的荧光灯起辉器更换成LED专用器辉器 话会额外消耗功率
只需将原来支架中的荧光灯起辉器取下即可
时，则需将原先支架中
两线合一分别 接入AC输出端
双端进电LED管接线方式
描述：当双端进电LED灯管在替换电子整流器启动的荧光灯时； 描述：当单端进电LED灯
1.首先将连接电子整流器的输入AC/输出DC两端连接线拆解（输 1.首先将连接电子整流
入端两根，输出端四根）。
A.
ቤተ መጻሕፍቲ ባይዱ

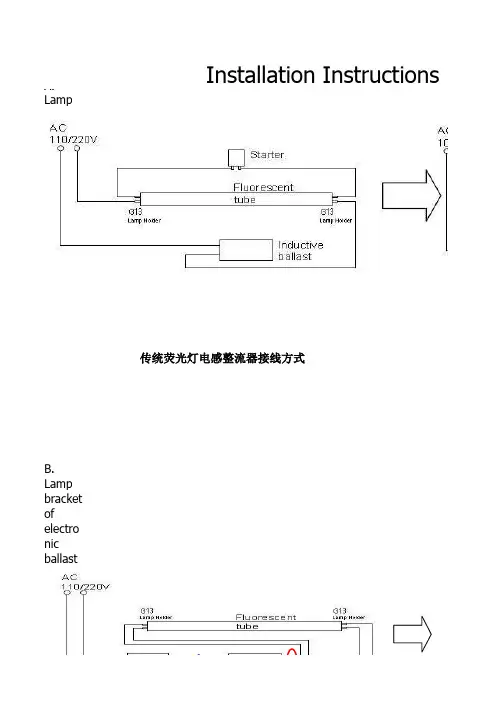

Installation Instructions
Lamp
传统荧光灯电感整流器接线方式
B. Lamp bracket of electro nic ballast
输入端： AC=L/N
输出端： DC=+/-

感谢你的到来与聆听
学习并没有结束，希望继续努力
Thanks for listening, this course is expected to bring you value and help

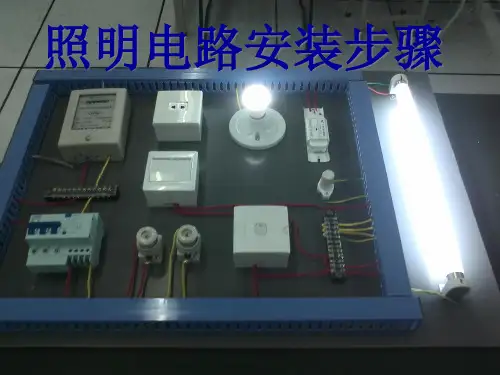

照明电路安装步骤
安装过程中需要使用的工具
工具的使用
1、剥线钳
用来剥削小直径导线绝缘层的专 用工具。使用剥线钳时，将要剥削 的绝缘层长度用标尺定好后，把导 线放入相应的刃口中，切口大小应 略大于导线芯线直径，否则会切断 芯线，握紧绝缘手柄，导线的绝缘 层即被割破，并自动弹出
2、斜口钳
斜口钳主要 用于剪断较粗 的电线、金属 丝及导线电缆 ，还可直接剪 断低压带电导 线。
漏电保护器的各个接线端说明如图：
线缆从漏电保护器出来后接至保险丝， 接线方法同上，接线时应注意接线的“上 进下出”原则，即线缆应先接至保险丝的 上接线端，然后从下接线端接出至下一器 件。保险丝的上下由安装时决定的，本实 验板的方向为向着电度表的方向为上。
3、第二个接线盘做分线
因为后续电路（本实验板中为灯泡电路、日 光灯电路和插座电路）之间为并联。可以 将第二个接线盘做成一个类似插座功能的 的接线端子。
从电度表出线后，量取合适长度的线缆用斜口 钳剪断，接至第一个接线盘。
接线盘的连接为“短通长不通”，即图中1排中 各个接线端与2排中的各个接线端是对应相通 的。但两排中的各个接线端之间是不相通的。
从接线盘跳接到漏电保护器。方法同上。
说明：
接线到漏电保护器时应从上端进，下端 出，且N端接零线。本实验板配套的为四线 漏电保护器，但试验中我们只使用两线， 所以出来零线是固定端外，火线应接在第 一个接线端，否则漏电保护器无法起到保 护作用。
3、尖嘴钳

动触片和静 触片接触
动触片和静 触片分开
新 课 讲 授
线路组成日光灯管镇流器 启辉器灯座、灯架工作原理分析
灯座：开启式
插入式
灯架：木质、铁制、
铝制
一、说教材
新 课 讲 授
线路组成日光灯管镇流器 启辉器灯座、灯架工作原理分析
1、 启辉阶段：接通电源 启 辉器辉光放电 电路接通 灯 丝预热 辉光放电停止后 双 金属片冷却收缩 与静触片断 开 镇流器产生较高的脉冲 电压 灯管内水银蒸气弧光放 电 辐射出紫外线发出白光。 2、 工作阶段：灯管启辉后， 镇流器由于其高电抗，两端电 压增大；启辉器两端电压大为 减少，氖气不再辉光放电，电 流由灯管内气体导电形成回路， 灯管进入工作状态。
实 训 内 容
准备 接线演示安装工艺元件明细表安装步骤注意事项 评价表
序号 符号 名称 型号 规格 数量
1 2 3
4 5
YZ
日光灯管 启辉器
YZ PYJ XG-20
20W 4-40W 20W
220V∕5A
1 1 1
1 2
L
K
镇流器
开关 日光灯座
ANG
250V∕3A
6
7 8
灯架
启辉器座
MD1-Y
甸区职教中心
教 学 目 标
知识目标
了解日光灯的主要部件的作用 掌握日光灯的安装工艺 掌握日光灯电路图的绘制
能使用各种 工具和仪器 能够安装镇 流器式日光 灯 能对电路进 行检测
能力目标
情感目标
激发学生学习的兴趣， 培养学生的团队合作精神。
教 学 过 程
知识回顾 新课导入 新课讲授 知识拓展 实训内容
1、启辉器、镇流器、灯管三者须配套。 2、因为所用灯架是金属材料的，应注意绝缘，以免短 路或漏电，发生危险； 3、灯管在使用过程中不可用湿布擦拭，以防触电；

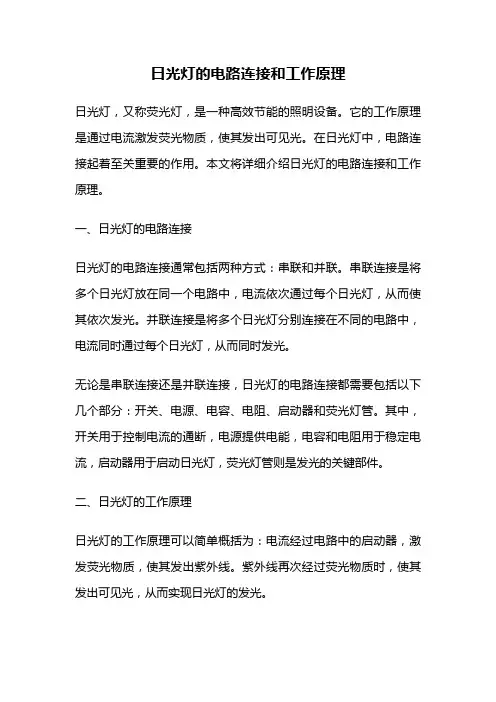

日光灯的电路连接和工作原理日光灯，又称荧光灯，是一种高效节能的照明设备。

它的工作原理是通过电流激发荧光物质，使其发出可见光。

在日光灯中，电路连接起着至关重要的作用。

本文将详细介绍日光灯的电路连接和工作原理。

一、日光灯的电路连接日光灯的电路连接通常包括两种方式：串联和并联。

串联连接是将多个日光灯放在同一个电路中，电流依次通过每个日光灯，从而使其依次发光。

并联连接是将多个日光灯分别连接在不同的电路中，电流同时通过每个日光灯，从而同时发光。

无论是串联连接还是并联连接，日光灯的电路连接都需要包括以下几个部分：开关、电源、电容、电阻、启动器和荧光灯管。

其中，开关用于控制电流的通断，电源提供电能，电容和电阻用于稳定电流，启动器用于启动日光灯，荧光灯管则是发光的关键部件。

二、日光灯的工作原理日光灯的工作原理可以简单概括为：电流经过电路中的启动器，激发荧光物质，使其发出紫外线。

紫外线再次经过荧光物质时，使其发出可见光，从而实现日光灯的发光。

具体来说，日光灯的工作原理包括以下几个步骤：1. 启动器接通电源后，电流通过启动器中的电容和电阻，使其产生高压放电。

2. 高压放电使荧光管中的汞蒸汽电离，产生紫外线。

3. 紫外线激发荧光物质，使其产生可见光。

4. 可见光通过荧光管的磷层转化为白光，从而实现日光灯的发光。

需要注意的是，日光灯的工作原理与普通灯泡有所不同。

普通灯泡是通过加热灯丝使其发光，因此会产生大量热量和能量浪费。

而日光灯则是通过紫外线激发荧光物质发光，因此其照明效率更高，能源利用更加节约。

三、日光灯的优点日光灯的优点主要包括以下几个方面：1. 节能环保：相对于普通灯泡，日光灯的能源利用效率更高，能够节约大量电能，减少二氧化碳排放。

2. 健康环保：日光灯不会产生热量和紫外线辐射，对人体和环境更加健康环保。

3. 寿命长：日光灯的使用寿命一般为普通灯泡的5-8倍，能够减少更换灯泡的频率和费用。

4. 光线柔和：日光灯的光线柔和均匀，不会产生眩光和刺眼的感觉，更加舒适。

欢迎阅读
LED灯管就安装方式分为两大类：一体化灯管系列和支架灯管系列，这两种安装方法如下：
一、怎么样固定一体化L E D灯管（如图）一体化LED灯管配件里面都会带有两个不锈钢的卡簧，用来安装LED灯管，先将两个不锈钢卡簧根据LED灯管的长度及需要安装的位置固定好（两个卡簧之间的距离=L E D灯管的长度/3）。

以连接到火线或零线上。

三、一体化L E D灯管的串联安装方式（如图）
PS：使用这种串联安装方式，需要考虑后面直接连接LED灯管数量。

假设在中国国内使用，每条LED灯管的功率是7W，LED灯管里面的连线是用的电子线18#线的话，可以连接157条左右的LED灯管（线径*额定电压值*额定允许通过的电流/功率=LED灯管的数量），预留一部分空间，也可以并接100条左右的LED灯管。

欢迎阅读
家庭及办公场所所用的支架LED灯管都带有镇流器，分为电子是镇流器和电感式镇流器。

一：LED日光灯安装于电感整流器支架安装方式，如下图注:严禁在未取下启辉器及整流器前安装本?LED?日光灯,否则会导致。

地线 E 火线 L 零线 N
零线 N
火线 L
接地E
火线L
零线N
带 开 关 插 座
带 开 关 插 座
• 设计一照明电路，控制要 求如下：
• 一个开关控制一盏白炽灯， 电路中须安装一插座，但插座 不受开关控制
照明电路一：一控一灯一插座
NL
控制要求：
kwh
1 2 34
一个开关控制一盏灯，插 座不受开关控制。
• 3、每个接线端子只能装两条线，如果需要则转 移到另外一个接口。两条线的应绞缠后在一起再 装进去。
• 4、开关内部端口装线是按照左入右出、高入低 出规则。
羊眼
1-1.5cm
露铜不超过两毫米
日光灯与双联控制线路图
日光灯
开
火线接在灯
座底部弹片，
N L 灯座螺旋口
灯泡
接零线
双联开关
关 必 须 是 在
火
•日光灯的接线中用到了以 下器件：
• 日光灯管 • 镇流器 • 启辉器 • 单联开关
日光灯的工作原理
• 1、日光灯的构造及作用
• 日光灯两端各有一灯丝，灯 管内充有微量的氩和稀薄的汞 蒸气，灯管内壁上涂有荧光粉， 两个灯丝之间的气体导电时发 出紫外线，使荧光粉发出柔和 的可见光。
• 2、日光灯工作特点
过道
过道
3
4
1
2
3
4
5
5
6
双联
7
8
一位
一位
1
2
双联
3
4
1
2
3
4
5
5电饭煲 6微波炉
7消毒柜 8抽油烟机
1电水壶 2电磁炉
厨房电气布置图

5 照明电路的安装
三、灯座（灯头）的安装
5.1 照明电路的
组成
（1）插口灯座上的两个接线端子，可任意连接零线和来自开关的相线； （2）螺口灯座上的接线端子，必须把零线连接在连通螺纹圈的接线端子上，把来自开关的
相线连接在连通中心铜簧片的接线端子上（如图1-33、1-34所示）。
图1-33 灯座的接线
图1-34 灯座的固定
5 照明电路的安装
四、日光灯（荧光灯）的安装
5.1 照明电路的
组成
（1）日光灯的镇流器有电感镇流器和电子镇流器两种。
（2）目前，许多日光灯的镇流器都采用电子镇流器（如图1-35），电感镇流器逐渐被淘汰。 （3）电子镇流器的优点：高效节能、启动电压较宽、
启动时间短（0.5s）、无噪声、无频闪
图1-35 采用电子镇流器的日光灯
5 照明电路的安装
四、日光灯（荧光灯）的安装
5.1 照明电路的
组成
（4）日光灯的安装步骤 ① 根据采用电子镇流器（或电感镇流器）的日光灯电路接线图将电源线接入日光灯电路中 （如图1-36、1-37）。
② 将日光灯的灯座固定在相应位置。
③ 安装日光灯灯管。先将灯管 引 脚 插入有弹簧一端的灯脚内并用力推入，然后将另一端对准
毁线圈或影响保护器的接通、分断能力。
5.1 照明电路的
组成
图1-38 漏电保护器的接线
5 照明电路的安装
五、漏电保护器（漏电断路器）的接线与安装
5.1 照明电路的
组成
（2）漏电保护器的安装
① 漏电保护器应安装在进 户 线 截 面 较 小 的配电盘上或照明配电箱内（如图1-39）。安装 在电度表之后，熔断器之前。
5.1 照明电路的

灯具安装说明一、主要分类：吸顶式日光灯、吸顶灯、嵌入式筒灯、壁灯、组合式吸顶花灯二、辅助材料：膨胀管、木螺丝、电工胶布。

三、主要机具：铅笔、卷尺、手套、剥线钳、扁口钳、尖嘴钳、一字改锥、十字改锥、活扳手、电锤、开孔器、锯条、测电笔、高凳、电工胶布四、安装要求：1、灯具及配件应齐全，应无机械损伤、变形、油漆剥落和灯罩破裂等缺陷。

2、安装灯具的墙面吊顶上固定件的承载力应与灯具的重量相匹配。

3、在灯具安装进行通电测试，确认灯具能够点亮。

4、灯具安装前确保电源已经断开。

五、吸顶式日光灯安装：1、将灯具底座放到顶面上，用铅笔画好孔的位置。

2、将日光灯贴紧建筑物表面，对着灯头盒的位置打好进线孔。

3、将电源线放入灯箱，在进线孔处应套上黄蜡管以保护导线。

4、找好灯头盒螺孔的位置，在灯箱的底板上用电钻打好孔，用螺丝拧牢固，在灯箱的另一端应使用膨胀管螺栓加以固定。

5、将电源线压入灯箱内的接头上。

6、把灯具的反光板固定在灯箱上，并将灯箱调整顺直。

7、最后把日光灯管装好。

五、吸顶灯安装：1、把底座放到顶面上，用铅笔画好孔的位置。

2、按照吸顶灯的安装孔位，用电锤在天花上打眼。

3、在打好眼的地方放入膨胀管，用以固定螺丝。

4、把底座放上去，旋转角度，带紧螺丝。

5、将电源线压入灯箱内的接头上。

6、安装灯管并把灯罩盖好。

六、嵌入式筒灯安装：1、根据施工图纸，在吊顶上确定筒灯的安装位置。

2、按照筒灯开孔尺寸，在顶面画出筒灯的开孔圆。

3、用锯条或开孔器将顶面开孔。

4、将吊顶内预留电源线与筒灯连接。

3、调整筒灯固定弹簧片的蝶形螺母，使弹簧片的高度与吊顶厚度相同。

4、把筒灯推入吊顶开孔处，并装上节能灯管。

七、壁灯安装：1、根据设计图纸，确定壁灯安装位置2、把壁灯底座放到墙面，用铅笔画好孔的位置3、按底座安装孔位，用电锤在墙面上打眼。

4、在打好眼的地方放入膨胀管，用以固定螺丝。

5、把底座贴到墙面上，调整好水平，安装螺丝。

6、将电源线压入灯箱内的接头上。

课程核心设计
教师行为
评
制定发放评价标 准表
价
Hale Waihona Puke 过组织学生进行组内
程
自评和组间互评
设
选出优秀作品放到
计
展示柜，作为以后 的教学范例
任务三：
学生行为
讨论评价标准，综 合评价意见(6)
进行互评和自评， 并写出评价原因 (10)（比较法）
评选优秀作品，打 扫卫生，清理工具 (10)
设计目的
培养学生的沟通能 力、总结能力
• 重点
• 难点
日光灯电路的连接与 检测。
日光灯各元件的作用 以及连接时的技术工艺。
二、教学内容设计
安全操作实验台
常用工具和检测仪器
3、教学准备
日光灯安装所需零部件
多媒体教学仪器
三、教法与学法
采用基于工作过程的行 动导向法，以学生为主 体，以职业活动为导向 ，老师只起指导和引领 作用
（一）教学方法： 1.任务驱动下的案 例教学法 ； 2.演示法 ； 3.实践法 ； 4.项目教学法
1、教学目标
掌握日光灯主要部件的作用
知识目标
掌握日光灯的安装工艺 掌握日光灯电路图的绘制方法
能使用各种工具和仪器
能力目标
能够安装镇流器式日光灯 能对电提路高故学障生进的行表检达测能和力维和修沟通能力
素质目标
养成良好的工作态度和职业素养 培养学生的团队意识和协作精神
二、教学内容设计
2、教学重点与难点
课程核心设计
任务一：
培养学生的 观察能力和 分析能力
要求学生根据视 频图象，分析启 动器和镇流器的 工作原理
1）通过多媒体视频 课件演示日光灯电路
的安装过程(10)

实验一日光灯电路的连接及功率因数一、实验目的1. 了解日光灯的基本原理和工作原理；2. 学习日光灯电路的连接方法；3. 掌握功率因数的计算方法；4. 理解并熟练使用万用表。

二、实验仪器1. 日光灯（直径为26mm的T8型管）；2. 电路板；3. 电源线；4. 开关；5. 钳子；6. 万用表。

三、实验原理1. 日光灯的基本原理和工作原理日光灯是一种气体放电灯，在日光灯内部有氖气、氩气、汞蒸气等气体，当灯两端的电极激发时，放电灯内部的气体就会激发出紫外线，再通过荧光粉的发光效应，把紫外线转换成白光照亮周围环境。

2. 日光灯电路的连接方法日光灯电路的连接方法最为简单的是串联式电路。

直接将两端的电极连接到电源上即可。

同时，我们还需要使用一个开关来控制日光灯的开关状态。

3. 功率因数的计算方法功率因数是电源供电电路中最重要的一个参数。

在用电器工作时产生的感性或容性负载会引起电源电压变化的延迟或超前现象，即电压与电流之间的相位差。

电力公司要求的功率因数最低限值是0.9以上。

实际上，功率因数越小，对发电厂和输电线路的负荷就越大。

四、实验步骤1. 将开关和钳子插入电路板上的下行线孔中，将电源线插入电路板的上行线孔中。

将日光灯的两端分别插入电路板上的两个电极孔中，并调整钳子的位置。

2. 打开电源，测量日光灯的电压和电流，并记录测量结果。

3. 通过万用表测量电路中电压和电流的相位差，并计算功率因数。

4. 拔掉电源线，关闭电源和开关。

五、实验结果通过实验测量，我们得到日光灯的电压为220V，电流为0.3A。

通过万用表测试，我们得到电路中电压和电流之间的相位差为45度。

因此，根据公式：功率因数= cosθ，我们可以计算出该电路的功率因数为cos45°=0.707。

六、实验注意事项1. 进行实验时，应注意安全，不要触碰电线和电路板。

2. 在连接电路时，应根据电路图正确连接电线。

3. 进行实验时，应按照实验步骤进行，并记录测量数据。
