多层综合楼消防给水设计

某酒店建筑给水排水的设计

摘要：该高层总建筑面积：3.251万m2，建筑高度为：99.4m其中，地上建筑面积：2.773万m2，地下建筑面积：0.478万m2，根据规范和要求设计，其中包括生活给水系统、排水系统、消防系统。给水系统采用分区供水，-2到1层为Ⅰ区，由市政管网直接供水,2层到4层为Ⅱ区，5层到15层为Ⅲ区，16层到27层为Ⅳ区，由地下室的变频调速泵供水；本建筑防火等级属于中危险Ⅰ级，消防系统包括消火栓设计和自动喷淋灭火系统设计；采用分区给水方式，-2层到12层为低区，13到27层为高区，分区成环网；喷淋分为五个区，排水系统则采用的是污、废分流制，首层和五层单独排水，污水是经化粪池处理后排向市政污水管网。

关键词：高层建筑；给水系统；排水系统；消防系统

1 概述

高层建筑给水排水和低层、多层的建筑给排水相比较，其基本理论和计算方法相差并不是很多，但由于高层建筑层数较多、建筑结构较复杂、建筑高度较大，及受外界条件限制，高层建筑的给排水工程在技术广度上和深度上，都有超过了低层建筑物的工程，有以下一些特点高层建筑给排水设备的使用人数较多，其中包括瞬时的给水量和排水流量靠的水源，及经济合理的给水排水系统形式，并妥善处理排水管道的通气问题，来保证供水安全可靠、排水通畅和维护管理方便等方面的问题。

这次设计为高层综合楼，其中一层到四层为商场，五层到二十七层为办公楼，设计内容主要为给水系统，消防系统和排水系统。该项目给水方式采用分区供水方式，这样不仅可以减小静水压力，而且会提高供水可靠性。室内的消防给水管网根据规范要求，在每个区布置成独立的环状管网系统，同时采用水泵加压给水方式。排水系统的污水与废水一起经过化粪池的处理，然后经化粪池处理好的污水在排至污水管道。

2 设计原始资料

该建筑规划的总用地面积：0.766公顷，总建筑面积：3.251万m2，其中，地上建筑面积：2.773万m2，地下建筑面积：0.478万m2，容积率为：5.95。停车位总共为165辆，其中，地上停车位66辆，地下停车位99辆。其中地下为2层，地上为27层，建筑总高度没有超过100m。

龙源期刊网

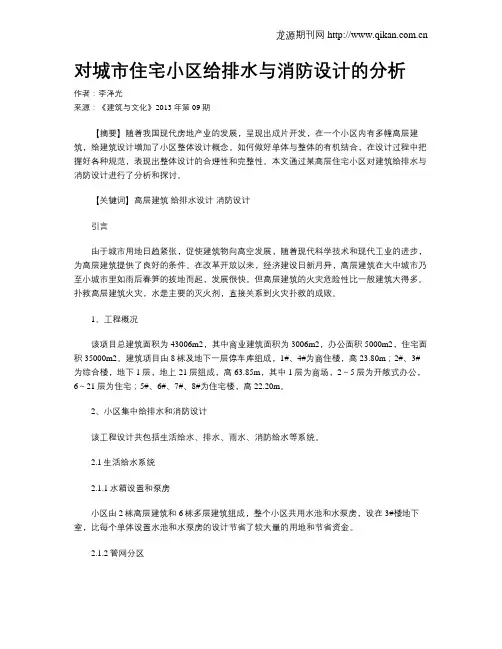

对城市住宅小区给排水与消防设计的分析

作者：李泽光

来源：《建筑与文化》2013年第09期

【摘要】随着我国现代房地产业的发展，呈现出成片开发，在一个小区内有多幢高层建筑，给建筑设计增加了小区整体设计概念。如何做好单体与整体的有机结合，在设计过程中把握好各种规范，表现出整体设计的合理性和完整性。本文通过某高层住宅小区对建筑给排水与消防设计进行了分析和探讨。

【关键词】高层建筑 给排水设计 消防设计

引言

由于城市用地日趋紧张，促使建筑物向高空发展，随着现代科学技术和现代工业的进步，为高层建筑提供了良好的条件。在改革开放以来，经济建设日新月异，高层建筑在大中城市乃至小城市里如雨后春笋的拔地而起，发展很快。但高层建筑的火灾危险性比一般建筑大得多。扑救高层建筑火灾，水是主要的灭火剂，直接关系到火灾扑救的成败。

1、工程概况

该项目总建筑面积为43006m2，其中商业建筑面积为3006m2，办公面积5000m2，住宅面积35000m2。建筑项目由8栋及地下一层停车库组成，1#、4#为商住楼，高23.80m；2#、3#为综合楼，地下1层，地上21层组成，高63.85m，其中1层为商场，2～5层为开敞式办公，6～21层为住宅；5#、6#、7#、8#为住宅楼，高22.20m。

2、小区集中给排水和消防设计

该工程设计共包括生活给水、排水、雨水、消防给水等系统。

2.1生活给水系统

2.1.1水箱设置和泵房

小区由2栋高层建筑和6栋多层建筑组成，整个小区共用水池和水泵房，设在3#楼地下室，比每个单体设置水池和水泵房的设计节省了较大量的用地和节省资金。

2.1.2管网分区 龙源期刊网

建筑附近市政给水压力为0.30MPa，由市政给水管线接入2条DN200引入管，经水表计量后接至庭院DN200环形管道。由庭院环形管引2根DN200水管接至3#楼地下室内的消防水池，引DN100管道接至3#楼地下室不锈钢生活水箱。

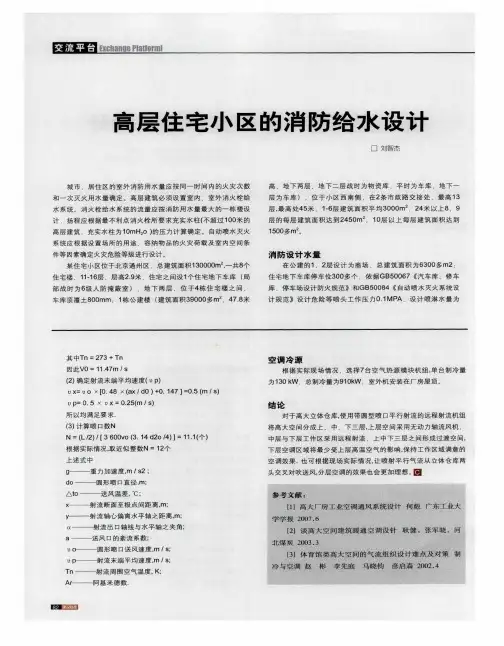

Ｅｘｃｈａｎｇｅ　Ｐｌａｄｏｎａｌ　ｇ　

３０１／ｓ。　

住宅车库为Ｉ类地下停车库．停车位有３００多个．室外消　防栓用水量为２０１／ｓ．室内消防栓用水量为１０１Ｉｓ．自动喷淋用水　

量设计为中危险ｆｉ级．设计喷水强度：￣８１／（ｍｉｎ．ｍ　作用面积　

为１６０ｍ　．喷淋系统设计水量为３０１Ｉｓ。　

依据高层民用建筑设计防火规范，对于公建超过２４米以上　的任一层面积超过１０００ｍ　的商业楼、综合楼按一类高层建筑　

分类，室内　外消防用水量按３０１Ｉｓ设计，但建筑高度不超过５０　米，室内、外消防用水量超过２０１Ｉｓ，且设有自动喷水灭火系统　

的建筑物．其室内、外消防用水量可减少５１／ｓ。因此．公建设计　

室内、外消防用水量为２５１／ｓ。　其余为单元式普通住宅楼，楼层从１１－１８层不等．属于二类　

建筑，建筑高度小于５０米，消防栓室外设计用水量为１５１Ｉｓ，消　

防栓室，内设计用水量为１０１／ｓ。不用设置自动喷淋系统。　

消防用水总量为：室外消防栓用水量２５１／ｓ＋室内消防栓用　

水量２５１／ｓ＋喷淋系统设计水量为３０１／ｓ＝８０　Ｉ／ｓ＝２８８ｍ　／ｈ　

管网布局和扬程：　小区公建在居住社区的西侧，泵房在住宅地下车库地下二　

层．设置自动喷淋系统的地下住宅地下车库和公建间距在２６０　

米左右。在泵房设置两台自动喷淋泵（一用一备），从泵房出　

两条自动喷淋供水管与住宅地下车库喷淋系统水平环状干管在　

地下一层连接．同时两条供水管直接出地下车库接往公建，与　

公建自动喷淋系统２根出楼管连接，在地下一层出楼干管在报警　

阀前连接成环状。由于自动喷淋系统室内设计水量为３０１／ｓ．在　

室外２条自动喷淋水平管上设计三个地下式水泵接合器，根据室　

外消火栓布置，距室外消火栓的距离为１５—４０米范围之内，并设　

置检修阀门井确保任一段维修的同时．水能通过其他管段与楼　

内系统相连并确保２个水泵接合器能同时使用满足室内自动喷淋　

水量的需求。　

依据小区内室外管网布局、红线外市政情况，综合考虑　

垫　Ｑ：　Ｓｃｉｅｎｃｅ　ａｎｄ　ＴｅｃｈｎｏＩｏｇｙ　Ｃｏｎｅｕｌｔｉｎｇ　Ｈｅｒａｌｄ　关于商住楼消防给水设计的几点看法　刘超　（河北省邢台市建筑设计研究院　河北邢台０５４０００）　建筑科学　

摘要：商住楼建筑的消防给水，防火规范未有明确的说明，建设单位往往消防意识淡薄，重经济效益而漠视消防安全，不愿投入　更多的资金。一些设计人员对规范理解错误，执行起来标准不一，有的漏设消防给水；有的为了回避责任、通过审查，从严执行规范，　造成浪费。　关键词：商住楼　消防给水　中图分类号：ＴＶ　文献标识码：Ａ　文章编号：１６７３　０５３４（２００７）０３（ｂ）０Ｉｌ４　０２　商住楼建筑的消防给水，防火规范未有明　确的说明，建设单位往往消防意识淡薄，重经　济效益而漠视消防安全，不愿投入更多的资　金。一些设计人员对规范理解错误，执行起来　标准不一，有的漏设消防给水；有的为了回避　责任，通过审查，从严执行规范，造成浪费。关　于商住楼室内消防给水是否需要设置，如何设　计，笔者谈谈自己的看法，供大家参考。　商住楼一般分为两类：一类是一层或一二　层设有商业网点的单元式住宅楼；另一类为两　层，有时为三层或四层，每套的面积几十平方　米到几百平方米不等，下部为商店，上部为住　宅，这类建筑在销售和使用上异常灵活，因而　在城郊和小城镇非常普及。　１商业服务网点和商业营业厅的区分　关于商业服务网点：《建筑设计防火规　范》ＧＢＪ１６　８７（２００１修订版）（以下简称《建　规》）名词解释是：建筑面积不超过３００ｍ　的百　货店、副食店及粮店、邮政所、储蓄所、饮食　店、理发店、小修门市部等公共服务用房。由　此可推断：单间建筑面积超过３００ｍ０商业用房　即为商业营业厅。　２商住楼的防火灭火特点　火灾发生、发展的整个过程是热量的传　播过程，热对流是引起火　发展的最主要因　素。商业网点之间、商业网点与单元式住宅　之间、单元式住宅楼单元之间有防火分隔物　隔开，单元之间没有空气流动，因而早期火灾　发展的条件一热对流受到绝对限制，火灾的蔓　延发展范围受到极大限制，每个单元作为一个　天然独立完整的防火单元，在一定时间里，它　有效地阻止了火灾的水平方向扩展，所以说单　元式商住楼火灾水平发展的可能性较小。发　生火灾的可能性较大的是商业网点，因储存大　量的可燃物品，并且有较多的电器照明加工设　备。多层商住楼，不仅单元之间有防火分隔物　隔开，分户之间的防火分隔也很完整，因而火　灾发生、发展的条件较差，而消防灭火的条件　较好，即便于消防人员集中力量灭火，将火灾　消灭或限制在某单元或某一户内。　３是否设计消防给水问题　某建筑，一层商业网点（每户一间，约　３０ｍ　），二层商家宿舍，三五层单元式住宅，总　体积大于ｌＯ０００ｍ　，一层总体积大于５０００ｍ　，是　否需设消火栓？　按《建筑设计防火规范》（以下简称　《建规》）第８．４．１条：下列建筑物应设室内　消防给水：超过七层的单元式住宅，超过六层　的塔式住宅、通廊式住宅、底层设有商业网　点的单元式住宅。超过五层或体积超过　１Ｏ０００ｍ　的教学楼等其他民用建筑。　建设单位认为是二层商家宿舍，也是住　宅，火灾危险性不高于住宅。如果设消火栓，
