当前位置：文档之家 › 客梯配置表(销售版本120426)

客梯配置表(销售版本120426)

  • 格式：doc
  • 大小：698.00 KB
  • 文档页数：18

FJT 富士通电梯（深圳）有限公司 配置表代号：FJT-120426 1 FJT电梯配置表 FK客梯系列

富士通电梯(深圳)有限公司 二0一一年一月 FJT 富士通电梯（深圳）有限公司 配置表代号：FJT-120426

2 小机房乘客电梯主要部件配置表 额定载重:450-630kg 额定速度:1.0m/s

序号 部件名称 型 号 规 格 技术产地 备 注 1 曳引机（永磁同步无齿轮） FK190 富士通 2 一体化变频器 NICE3000 VVVF 富士通 3 主接触器 FUJI SC-N系列 日本富士 4 接触器 FUJI SC-N系列 日本富士 5 继电器 MY2NJ 日本欧姆龙 6 旋转编码器 1387 德国海德汉 7 操纵箱 FJT 不锈钢面板 富士通 8 外呼箱 FJT 不锈钢面板 富士通 9 轿厢总成 FJT 发纹不锈钢 富士通 10 门机 FECO700-1200 M=700-800 无锡展鹏 11 轿门 FJT 发纹不锈钢 富士通 12 层门装置 FJT 中分 富士通 13 层门 FJT 发纹不锈钢 富士通 14 限速器 LD-130 V=1.0M/S 广东力东 15 安全钳 LSG系列 Q=450-630kg 上海乐天 16 缓冲器 YH系列 油压缓冲器 河北东方 17 钢丝绳 GB8903-88 8×19S+NF 天津一绳 18 扁电缆 TVVBPG 28×0.75mm2 上海贝思特 19 主导轨 T75-3/B 5M 塞维拉 20 副导轨 TK5A(发泡) 5M 塞维拉 21 对重总成 FJT 标配 富士通 22 门光幕 WECO-917A 94束 微科 备注：以上配置生产过程中如有变动恕不另行通知，变动后的性能、质量优于变动前,合同价格维持不变！ FJT 富士通电梯（深圳）有限公司 配置表代号：FJT-120426

3 小机房乘客电梯主要部件配置表 额定载重:450-630kg 额定速度:1.5-1.75m/s

序号 部件名称 型 号 规 格 技术产地 备 注 1 曳引机（永磁同步无齿轮） FK190 富士通 2 一体化变频器 NICE3000 VVVF 富士通 3 主接触器 FUJI SC-N系列 日本富士 4 接触器 FUJI SC-N系列 日本富士 5 继电器 MY2NJ 日本欧姆龙 6 旋转编码器 1387 德国海德汉 7 操纵箱 FJT 不锈钢面板 富士通 8 外呼箱 FJT 不锈钢面板 富士通 9 轿厢总成 FJT 发纹不锈钢 富士通 10 门机 FECO700-1200 M=700-800 无锡展鹏 11 轿门 FJT 发纹不锈钢 富士通 12 层门装置 FJT 中分 富士通 13 层门 FJT 发纹不锈钢 富士通 14 限速器 LD-130 V=1.5-1.75m/s 广东力东 15 安全钳 LSG系列 Q=450-630kg 上海乐天 16 缓冲器 YH系列 油压缓冲器 河北东方 17 钢丝绳 GB8903-88 8×19S+NF 天津一绳 18 扁电缆 TVVBPG 28×0.75 mm2 上海贝思特 19 主导轨 T75-3/B 5M 塞维拉 20 副导轨 TK5A(发泡) 5M 塞维拉 21 对重总成 FJT 标配 富士通 22 门光幕 WECO-917A 94束 微科 备注：以上配置生产过程中如有变动恕不另行通知，变动后的性能、质量优于变动前,合同价格维持不变！ FJT 富士通电梯（深圳）有限公司 配置表代号：FJT-120426

4 小机房乘客电梯主要部件配置表 额定载重:800-1000kg 额定速度:1.0m/s

序号 部件名称 型 号 规 格 技术产地 备 注 1 曳引机（永磁同步无齿轮） FK300H 富士通 2 一体化变频器 NICE3000 VVVF 富士通 3 主接触器 FUJI SC-N系列 日本富士 4 接触器 FUJI SC-N系列 日本富士 5 继电器 MY2NJ 日本欧姆龙 6 旋转编码器 1387 德国海德汉 7 操纵箱 FJT 不锈钢面板 富士通 8 外呼箱 FJT 不锈钢面板 富士通 9 轿厢总成 FJT 发纹不锈钢 富士通 10 门机 FECO700-1200 M=800-1000 无锡展鹏 11 轿门 FJT 发纹不锈钢 富士通 12 层门装置 FJT 中分 富士通 13 层门 FJT 发纹不锈钢 富士通 14 限速器 LD-130 V=1.0M/S 广东力东 15 安全钳 LSG系列 Q=1000kg 上海乐天 16 缓冲器 YH系列 油压缓冲器 河北东方 17 钢丝绳 GB8903-88 8×19S+NF 天津一绳 18 扁电缆 TVVBPG 28×0.75 mm2 上海贝思特 19 主导轨 T89-1/B 5M 塞维拉 20 副导轨 TK5A(发泡) 5M 塞维拉 21 对重总成 FJT 标配 富士通 22 门光幕 WECO-917A 94束 微科 备注：以上配置生产过程中如有变动恕不另行通知，变动后的性能、质量优于变动前,合同价格维持不变！ FJT 富士通电梯（深圳）有限公司 配置表代号：FJT-120426

5 小机房乘客电梯主要部件配置表 额定载重:800-1000kg 额定速度:1.5-1.75m/s

序号 部件名称 型 号 规 格 技术产地 备 注 1 曳引机（永磁同步无齿轮） FK300H 富士通 2 一体化变频器 NICE3000 VVVF 富士通 3 主接触器 FUJI SC-N系列 日本富士 4 接触器 FUJI SC-N系列 日本富士 5 继电器 MY2NJ 日本欧姆龙 6 旋转编码器 1387 德国海德汉 7 操纵箱 FJT 不锈钢面板 富士通 8 外呼箱 FJT 不锈钢面板 富士通 9 轿厢总成 FJT 发纹不锈钢 富士通 10 门机 FECO700-1200 M=800-1000 无锡展鹏 11 轿门 FJT 发纹不锈钢 富士通 12 层门装置 FJT 中分 富士通 13 层门 FJT 发纹不锈钢 富士通 14 限速器 LD-130 V=1.5-1.75m/s 广东力东 15 安全钳 LSG系列 Q=800-1000kg 上海乐天 16 缓冲器 YH系列 油压缓冲器 河北东方 17 钢丝绳 GB8903-88 8×19S+NF 天津一绳 18 扁电缆 TVVBPG 28×0.75 mm2 上海贝思特 19 主导轨 T89-1/B 5M 塞维拉 20 副导轨 TK5A(发泡) 5M 塞维拉 21 对重总成 FJT 标配 富士通 22 门光幕 WECO-917A 94束 微科 备注：以上配置生产过程中如有变动恕不另行通知，变动后的性能、质量优于变动前,合同价格维持不变！ FJT 富士通电梯（深圳）有限公司 配置表代号：FJT-120426

6 小机房乘客电梯主要部件配置表 额定载重:800-1000kg 额定速度:2.0m/s

序号 部件名称 型 号 规 格 技术产地 备 注 1 曳引机（永磁同步无齿轮） FK300H 富士通 2 一体化变频器 NICE3000 VVVF 富士通 3 主接触器 FUJI SC-N系列 日本富士 4 接触器 FUJI SC-N系列 日本富士 5 继电器 MY2NJ 日本欧姆龙 6 旋转编码器 1387 德国海德汉 7 操纵箱 FJT 不锈钢面板 富士通 8 外呼箱 FJT 不锈钢面板 富士通 9 轿厢总成 FJT 发纹不锈钢 富士通 10 门机 FECO700-1200 M=800-1000 无锡展鹏 11 轿门 FJT 发纹不锈钢 富士通 12 层门装置 FJT 中分 富士通 13 层门 FJT 发纹不锈钢 富士通 14 限速器 XS系列 V=2.0m/s 河北东方 15 安全钳 LSG系列 Q=800-1000kg 上海乐天 16 缓冲器 YH系列 油压缓冲器 河北东方 17 钢丝绳 GB8903-88 8×19S+NF 天津一绳 18 扁电缆 TVVBPG 28×0.75 mm2 上海贝思特 19 主导轨 T89-1/B(高速轨) 5M 塞维拉 20 副导轨 TK5A(发泡) 5M 塞维拉 21 对重总成 FJT 标配 富士通 22 门光幕 WECO-917A 94束 微科 备注：以上配置生产过程中如有变动恕不另行通知，变动后的性能、质量优于变动前,合同价格维持不变！ FJT 富士通电梯（深圳）有限公司 配置表代号：FJT-120426

7 小机房乘客电梯主要部件配置表 额定载重:800-1000kg 额定速度:2.5m/s

序号 部件名称 型 号 规 格 技术产地 备 注 1 曳引机（永磁同步无齿轮） FK300H 富士通 2 一体化变频器 NICE3000 VVVF 富士通 3 主接触器 FUJI SC-N系列 日本富士 4 接触器 FUJI SC-N系列 日本富士 5 继电器 MY2NJ 日本欧姆龙 6 旋转编码器 1387 德国海德汉 7 操纵箱 FJT 不锈钢面板 富士通 8 外呼箱 FJT 不锈钢面板 富士通 9 轿厢总成 FJT 发纹不锈钢 富士通 10 门机 FECO700-1200 M=800-1000 无锡展鹏 11 轿门 FJT 发纹不锈钢 富士通 12 层门装置 FJT 中分 富士通 13 层门 FJT 发纹不锈钢 富士通 14 限速器 XS系列 V=2.5m/s 河北东方 15 安全钳 LSG系列 Q=800-1000kg 上海乐天 16 缓冲器 YH系列 油压缓冲器 河北东方 17 钢丝绳 GB8903-88 8×19S+NF 天津一绳 18 扁电缆 TVVBPG 28×0.75 mm2 上海贝思特 19 主导轨 T型 5M 塞维拉 20 副导轨 T型 5M 塞维拉 21 对重总成 FJT 标配 富士通 22 门光幕 WECO-917A 94束 微科 备注：以上配置生产过程中如有变动恕不另行通知，变动后的性能、质量优于变动前,合同价格维持不变！

合集下载

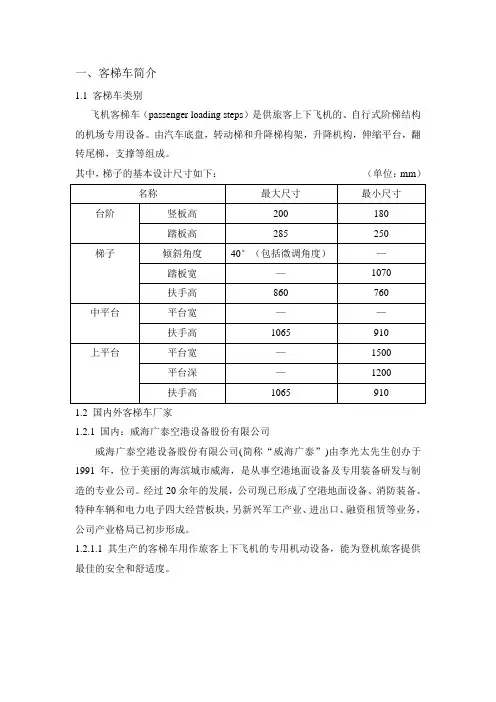

客梯车

客梯车

一、客梯车简介1.1 客梯车类别飞机客梯车（passenger loading steps）是供旅客上下飞机的、自行式阶梯结构的机场专用设备。

由汽车底盘，转动梯和升降梯构架，升降机构，伸缩平台，翻转尾梯，支撑等组成。

其中，梯子的基本设计尺寸如下：（单位：mm）1.2 国内外客梯车厂家1.2.1 国内：威海广泰空港设备股份有限公司威海广泰空港设备股份有限公司(简称“威海广泰”)由李光太先生创办于1991年，位于美丽的海滨城市威海，是从事空港地面设备及专用装备研发与制造的专业公司。

经过20余年的发展，公司现已形成了空港地面设备、消防装备、特种车辆和电力电子四大经营板块，另新兴军工产业、进出口、融资租赁等业务，公司产业格局已初步形成。

1.2.1.1 其生产的客梯车用作旅客上下飞机的专用机动设备，能为登机旅客提供最佳的安全和舒适度。

产品结构特点有：a.支撑跨度大，稳定性好；b.采用先进的液压技术，性能稳定，故障率低；c. 采用多套保护装置和应急措施，使用安全可靠；d. 平台结构灵活多样，全面满足与飞机舱门的方便对接；e. 结构磨擦处全部采用优质材料，外观质量好；f . 梯凳采用特制专用防滑铝型材，不但外形美观大方，而且防滑效果好。

现有型号：WGKT58型飞机客梯车；WGKT54型飞机客梯车；WGKT44型飞机客梯车。

1.2.1.2自制底盘客梯车产品结构特点：a. 变型灵活：底盘驱动可变换液力、静液、电动等驱动形式，符合环保要求；组合、把接式侧舷，容易变型；b. 对接性能良好：驾驶室前后宽幅玻璃窗，视野宽广；宽体上平台，或者伸缩前平台，方便对接；高度无级微调；c. 人机操作界面友好：液压转向、液压制动，操作轻便；电气控制集中在驾驶室仪表台，根据功能划区，易于操作和观察；阶梯踏板防滑性能好，梯级清楚，高度适宜；d. 维修性好：附件接近性好，日常检查、保养和维修方便；所有结构件、附件全部为模块化、标准化，易于检查、维修和更换。

电梯参数及报价依据表

电梯参数及报价依据表

电梯参数表
项目
1-25#楼
载重（kg）
800
站数
12
额定速度（m/s）
1
开间（mm）
2200
进深（mm）
2100
底坑深度 （mm）
井道参数
标准层层高 （mm）
顶层高度 （mm）
机房高度 00 4500 2600 36.7
台数
自己统计
注明：1、以上数据不得做为施工下料所用，具体数据以现场为主； 2、报价书中需注明电梯八大系统的品牌；
3、报价书中需注明优惠条款和服务承若； 4、报价书中需注明报价电梯的技术规格及产品介绍； 5、报价书中介绍贵公司的基本情况、技术优势及部分业绩； 6、电梯易损物件价格表需要在报价书中单列出来；
备注 均表示净尺寸
电梯功能配置要求

电梯功能配置要求


内容
客梯
货梯
功能说明
扶梯
电源显示 运行指示 方向显示 故障显示 消防功能 节能模式 梯级分界灯 扶手带灯 扶手带断带保护 楼宇管理集成通讯协议接口 扶梯宽度（mm） 倾斜角 运行速度（m/s） 节能方式 平层梯级 注： 1 2 3 ● 为选用功能和部位 功能说明中的标准配置按行业标准执行。 投标单位需提供详细设备功能表。 ● ● ● ● ● ● ● ● ● ● 1000 30 0.5 变频节能 2级 扶手带断裂时停梯 显示电源有/无 指示运行/停止状态 显示轿厢运行的方向 故障时闪亮报警 选择此项电梯进入消防状态 无运行信号后自动进入休眠状态 上下机头梯级下侧 扶手外沿侧灯带 扶手带断裂时停梯 与楼宇系统逻辑互通，优化运行模式
内容
客梯
1600 2000×1750 （贯通门电梯除外） 3000 1200×2400
货梯
2000 以厂家提准配置
功能说明
配置防撞栏、防滑地板、顶墙面不锈钢
2
One&Only酒店电梯功能配备简表
功能
6.其它功能 双梯——并联 多梯——群控 楼宇管理集成通讯协议接口 节能运行模式 地震感知 层站召呼自动登记 缺相保护 ● ● ● ● ● ● ● ● ● ● 集控柜逻辑调度电梯运行状态（同一个电梯 厅时） 集控柜逻辑调度电梯运行状态（同一个电梯 厅时） 与楼宇系统逻辑互通，优化运行模式 无运行信号后自动进入休眠状态。发电制动 状态电能回馈电网。 感应到设定震动值后自动停梯/示警 一台电梯超载不能带走全部客人时，招呼另 一台应答 电源三相严重不平衡保护
内容
客梯
货梯
功能说明
急停按钮 紧急呼叫按钮 内藏式通话装置 内选按钮 内选权限传感器 双侧内选控制屏 内选双击取消 防捣乱 远程自动呼梯 一卡通非接触呼梯 VIP服务功能 密码确认轿内选层 呼梯按钮带盲文 开/关门按钮 有/无司机 自动/独立 直驶及满载直驶 空调 自动再平层 停电自动平层开门 机械触板防夹 电子光幕板防夹

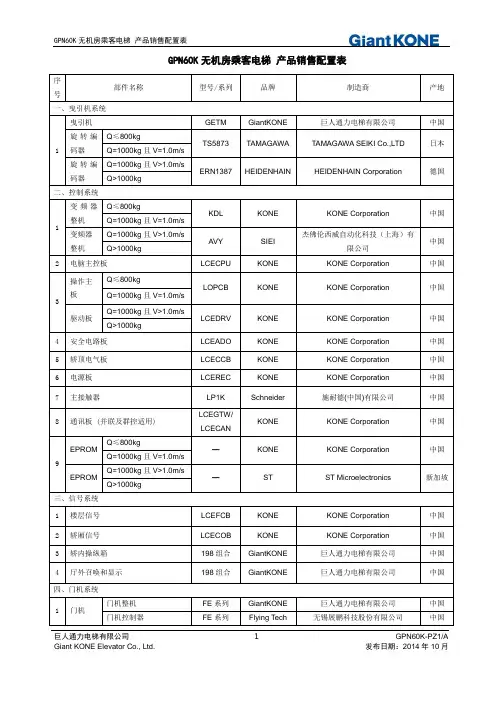

巨人通力无机房产品销售配置表
