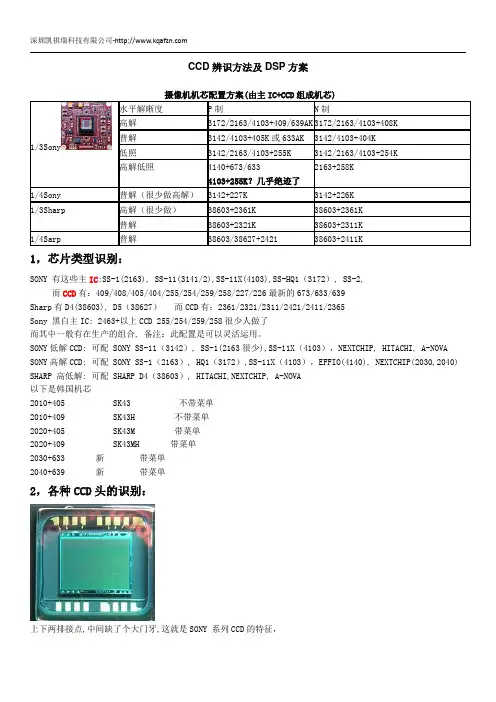

CCD 辨识方法及DSP 方案1/3Sony1，芯片类型识别：SONY 有这些主IC :SS-1(2163), SS-11(3141/2),SS-11X(4103),SS-HQ1（3172）, SS-2,而CCD 有：409/408/405/404/255/254/259/258/227/226最新的673/633/639Sharp 有D4(38603), D5（38627） 而CCD 有：2361/2321/2311/2421/2411/2365Sony 黑白主IC: 2463+以上CCD 255/254/259/258很少人做了而其中一般有在生产的组合, 备注：此配置是可以灵活运用。
SONY 低解CCD: 可配 SONY SS-11（3142）, SS-1(2163很少),SS-11X （4103），NEXTCHIP, HITACHI, A-NOVA SONY 高解CCD: 可配 SONY SS-1（2163）, HQ1（3172）,SS-11X （4103），EFFIO(4140), NEXTCHIP(2030,2040) SHARP 高低解: 可配 SHARP D4（38603）, HITACHI,NEXTCHIP, A-NOVA以下是韩国机芯2010+405 SK43 不带菜单2010+409 SK43H 不带菜单2020+405 SK43M 带菜单2020+409 SK43MH 带菜单2030+633 新 带菜单2040+639 新 带菜单2，各种CCD 头的识别：上下两排接点,中间缺了个大门牙,这就是SONY 系列CCD 的特征，没缺门牙, SHARP CCD，一样没缺门牙,但线条较粗,这是松下CCD。
如上四周都是脚的肯定就是COMS的了，便宜货。
看到没有这2颗都是夏普CCD，2321和2421.韩国人比中国厉害，这是韩国AI329 CCD，一般配国产3142DSP使用，主要是便宜，效果一般3，各种CCD板机DSP认识：SONY 有SS-1(2163), SS-11(3141/2),SS-11X(4103),SS-HQ1（3172）, SS-2,SONY SS-1M DSP为CXD2163SONY SS-11 DSP为CXD3142，CXD3141SONY SS-HQ1 DSP为CXD3172SONY SS-11X DSP为CXD4103SONY EFFIO DSP 4140还是直接上图吧：SS-HQ1（3172）DSPSS-11(3142) DSP，SONY EFFIO DSP 4140SHARP D4（38603）NEXTCHIP 2030,2040 DSPSharp有D4(38603),D5快出来了松下以D5为主还有日立(某台资大厂用的),韩国NEXTCHIP,台湾A-NOVA基本上不出这个范围而其中一般有在生产的组合,SONY低解CCD: 可配 SONY SS-11（3142）, SS-1(2163很少),SS-11X（4103），NEXTCHIP, HITACHI, A-NOVA SONY高解CCD: 可配 SONY SS-1（2163）, HQ1（3172）,SS-11X（4103），NEXTCHIP, HITACHI, A-NOVASHARP 高低解: 可配 SHARP D4（38603）, HITACHI,NEXTCHIP, A-NOVA ？Panasonic 高低解: 目前以配 Panasonic D5为主,A1+ 低解: 配SONY SS-11 （混充SONY卖）傻眼了吧!所以不是说是不是索尼CCD就能了事了, 各种搭配其实只是成本上的不同,而品质呢?完全靠功力,做的好的SHARP 机品质绝对比做的差的SONY机还好还便宜.以上只是基本知识,能不能买到好机子? 呵呵！基本上还是看你的造化!以后可能639/643 CCD代替409/4054，关于摄像机的分辨率：分辨率的定义是在影像像素的基础上的，如下所示：1）影像像素在25万像素（pixel）左右、彩色分辨率为330线、黑白分辨率400线左右的低档型。
数码相机参数详解默认分类 2008-10-30 18:52 阅读684 评论2字号：大中小数码相机各参数详解一、感光器件提到数码相机，不得不说到就是数码相机的心脏——感光元件。
与传统相机相比，传统相机使用“胶卷”作为其记录信息的载体，而数码相机的“胶卷”就是其成像感光元件，而且是与相机一体的，是数码相机的心脏。
感光器是数码相机的核心，也是最关键的技术。
数码相机的发展道路，可以说就是感光器的发展道路。
目前数码相机的核心成像部件有两种：一种是广泛使用的CCD（电荷藕合）元件；另一种是CMOS（互补金属氧化物导体）器件。
1.感光元件工作原理电荷藕合器件图像传感器CCD（Charge Coupled Device），它使用一种高感光度的半导体材料制成，能把光线转变成电荷，通过模数转换器芯片转换成数字信号，数字信号经过压缩以后由相机内部的闪速存储器或内置硬盘卡保存，因而可以轻而易举地把数据传输给计算机，并借助于计算机的处理手段，根据需要和想像来修改图像。
CCD由许多感光单位组成，通常以百万像素为单位。
当CCD表面受到光线照射时，每个感光单位会将电荷反映在组件上，所有的感光单位所产生的信号加在一起，就构成了一幅完整的画面。
CCD和传统底片相比，CCD 更接近于人眼对视觉的工作方式。
只不过，人眼的视网膜是由负责光强度感应的杆细胞和色彩感应的锥细胞，分工合作组成视觉感应。
CCD经过长达35年的发展，大致的形状和运作方式都已经定型。
CCD 的组成主要是由一个类似马赛克的网格、聚光镜片以及垫于最底下的电子线路矩阵所组成。
目前有能力生产CCD 的公司分别为：SONY、Philps、Kodak、Matsushita、Fuji和Sharp，大半是日本厂商。
互补性氧化金属半导体CMOS（Complementary Metal-Oxide Semiconductor）和CCD一样同为在数码相机中可记录光线变化的半导体。
CMOS的制造技术和一般计算机芯片没什么差别，主要是利用硅和锗这两种元素所做成的半导体，使其在CMOS上共存着带N（带-电）和P（带+电）级的半导体，这两个互补效应所产生的电流即可被处理芯片纪录和解读成影像。
CCD芯片就像人的视网膜，是摄像头的核心。
目前市场上大部分摄像头采用的是日本SONY、SHARP、松下、LG等公司生产的芯片，现在韩国也有能力生产，但质量就要稍逊一筹。
因为芯片生产时产生不同等级，各厂家获得途径不同等原因，造成CCD采集效果也大不相同。
在购买时，可以采取如下方法检测：接通电源，连接视频电缆到监视器，关闭镜头光圈，看图像全黑时是否有亮点，屏幕上雪花大不大，这些是检测CCD芯片最简单直接的方法，而且不需要其它专用仪器。
然后可以打开光圈，看一个静物，如果是彩色摄像头，最好摄取一个色彩鲜艳的物体，查看监视器上的图像是否偏色，扭曲，色彩或灰度是否平滑。
好的CCD可以很好的还原景物的色彩，使物体看起来清晰自然；而残次品的图像就会有偏色现象，即使面对一张白纸，图像也会显示蓝色或红色。
个别CCD由于生产车间的灰尘，CCD 靶面上会有杂质，在一般情况下，杂质不会影响图像，但在弱光或显微摄像时，细小的灰尘也会造成不良的后果，如果用于此类工作，一定要仔细挑选。
第二章摄像机的主要技术参数一、CCD尺寸即摄象机靶面。
目前采用的芯片大多数为1/3”和1/4”。
在购买摄像头时，特别是对摄像角度有比较严格要求的时候，CCD靶面的大小，CCD与镜头的配合情况将直接影响视场角的大小和图像的清晰度。
在相同的光学镜头下，成像尺寸越大，视场角越大。
1英寸——靶面尺寸为宽12.7mm*高9.6mm，对角线16mm。
2 /3英寸——靶面尺寸为宽8.8mm*高6.6mm，对角线11mm。
1/2英寸——靶面尺寸为宽6.4mm*高4.8mm，对角线8mm。
1/3英寸——靶面尺寸为宽4.8mm*高3.6mm，对角线6mm。
1/4英寸——靶面尺寸为宽3.2m m*高2.4mm，对角线4mm。
二、CCD像素是CCD的主要性能指标，它决定了显示图像的清晰程度，分辨率越高，图像细节的表现越好。
CCD是由面阵感光元素组成，每一个元素称为像素，像素越多，图像越清晰。
