《机械制图》 试题 (适用于2011级机电数控专业中职学生，闭卷考试,满分500分)

一、选择题（共70题，每题3分，共210分） 1. （5章2节） （1）用剖切面完全地剖开机件所得的视图称（ ）视图。 （A） 全剖 (B)半剖 (C)局部剖 (D)断面 （2）用剖切面局部地剖开机件所得的视图称（ ）视图。 （A）全剖 (B)半剖 (C) 局部剖 (D)断面 （3）半剖视图以（ ）线为对称中心线。 （A）双点画线 (B)虚线 (C)细实线 (D) 细点画线 （4）全剖视图选用的是（ ）剖切面。 （A）单一 (B)几个平行的 (C)几个相交的 (D) 都有可能 （5）机件向不平行于任何基本投影面的平面投影所得的视图叫（ ）。 （A）局部视图 (B) 斜视图 (C)基本视图 (D)向视图 （6）在半剖视图中半个视图与半个剖视图的分界线用（ ）。 （A）粗实线 (B)细实线 (C) 细点画线 (D)波浪线 （7）机件具有若干相同结构（如齿、槽等），并按一定规律分布时，只需画出几个完整的结构，其余用（ ）线连接，并注明该结构的总数。 （A）粗实 (B) 细实 (C)细点画 (D)波浪 2. （5章3节） （8）在下图的A-A断面图中，选出正确的断面图（ ）。

1 A B C D （9）下图的A-A剖面图中，选出正确的断面图（ ）。

A B C D 3. （5章4节） （10）下面中间的图用的是（ ）表达方法。 （A）局部剖视图 （B） 局部放大图 （C）局部放大剖视图 （D）局部剖视放大图

（11）半剖视图选用的是（ ）剖切面。 （A） 单一 (B)几个平行的 (C)几个相交的 (D)其它 （12）局部剖视图选用的是（ ）剖切面。 （A） 单一 (B)几个平行的 (C)几个相交的 (D)其它 （13）六个基本视图中最常用的是（ ）视图。 （A）主、右、仰 (B) 主、俯、左 (C)后、右、仰 (D)主、左、仰 （14）六个基本视图的投影规律是“主俯仰后：长对正；（ ）：高平齐； 俯左仰右：宽相等。” （A）主俯仰右 (B)俯左后右 (C) 主左右后 (D)主仰后右 （15）在局部剖视图中，视图与剖视部分的分界线用（ ）。 （A）粗实线 (B)细实线 (C)细点画线 (D) 波浪线 （16）重合剖面的轮廓线用（ ）线表示。 （A）粗实 (B) 细实 (C)细点画 (D)波浪 2 （17）对于零件上的肋板、轮辐、薄壁等，如（ ）剖切，不画剖面符号，且用粗实线将它们与相邻结构分开。 （A）横向 (B)斜向 (C) 纵向 (D)反向 （18）在下图中，选出正确的断面图（ ）。

A B C D 4. （ 节）5章5 ）画法。19（）下图是采用（

）示意D）对称 （C （A）简化（B）折断 （ ）下图采用的是（ ）画法。（20 （D）省略 C B A（）简化（）对称（）示意

（ ）下列局部剖视图中，正确的画法是（21）。 3

A B C D ）的主视图有缺漏的线。22） 下列四组视图中，主视图均为全剖视图，其中（（

A B C. D A ）23）在半剖视图中，剖视图部分与视图部分的分界线为：（ （ 双点画线 D都不对 B 粗实线 C A. 细点画线 ）重合剖面的轮廓线都是用（ ）（24 D都不对 C 细实线绘制A细点画线绘制 B粗实线绘制） 25（）当需要表示位于剖切平面前的结构时，这些结构按假想投影的轮廓线用：（ D都不对双点画线 A细点画线 B粗实线 C 节）15. （6章 （26）旋合长度代号分短、中、长三组，分别用字母代替，其中中等旋合长度用：（ ） 代替代替 A N代替 B S C L D都不对 ））一般用于受力不大且不常拆卸的场合的连接方法是：（（27 DC 双头螺柱连接 A 螺栓连接 B 螺钉连接都不对 28（）标准直齿圆柱齿轮的齿顶高尺寸计算公式等于：（） 4 A、ha=mz B、 ha =m C、 ha =1.25m D都不对 （29）普通螺纹的公称直径为螺纹的( )。 A 大径 B 中径 C 小径 D都不对 （30）普通螺纹的牙型为( )。 A 三角形 B 梯形 C 锯齿形 D都不对 （31）一 对齿轮啮合时： A 模数相等 B 压力角相等 C 模数和压力角相等 D都不对 （32）普通螺纹的牙型角是 A 30° B 60° C 33° D 45° D都不对 6. 6章2节） （ 33（）螺栓连接画法中，下列说法错误的是（ ）。 A 板上的孔直径大于螺纹大径 B 螺母上有倒角 C 螺栓是不剖的 D 上下板的剖面线方向是平行 ）。34）螺栓连接的组成中共有标准件数是（ （5 、 3 C、4 D A、2 B、（ 节）章7. 72 ）。35（）下面哪种符号是代表形位公差中的同轴度（

( )

36）以下尺寸标注不合理的是（

）的公差为（37（）132±0.0125A:+0.0125 B:-0.0125 C: +0.025 D:0.025 38（）公差表示尺寸允许变动的范围，所以为（） 可以为零一定为负值一定正值A B C D 以上值都可以 ）零件图主视图选择原则有（ ）39（ A B、形状特征原则、加工位置原则 5 C、工作位置原则 D、 以上答案均正确 （40）在零件图中对尺寸基准根据其作用分为（ ）两类 A、 设计基准和工艺基准 B、长宽高基准 C、主要基准和辅助基准 D、合理基准和不合理基准 （41） 表面粗糙度中，Ra的单位为（ ） A、米 B、毫米 C、 微米 D、厘米 8. （7章2节） （42）机械制图中图面上采用的单位是（ ）。 C、 毫米 D、米A、厘米 B、分米 ）（43）下列图纸比例中，缩小的比例是（ 1:3 3:1 D、、2:1 C、 A、1:1 B ）。30的圆球标注方法为（ （44）半径为R30 、30 C SR30 D、 A、30 B、SΦ ）标准图纸的基本幅面有（ ）。（45 4种2 B、种 C、 5种 D、A、3种 ）。（46）机械行业标准的表示符号是以下哪种（NY 、 A、 GB B、JB C、QB D ）。（47）形位公差在标注时，基准标注代号首选是（ 、B B、C C、 A D、ⅠA （48）三视图不包括（ ）。 右视图、左视图 D、、主视图 A B、俯视图 C ）。49）尺寸标注中，粗糙度的单位是（ （ 、 微米 A、分米 B、厘米 C、毫米 D ） （50）尺寸标注中，符号t表示（ 厚度 C、深度 D、45度倒角、球直径 A B、 ）表示。（51）制图中，外螺纹大径用（ D、虚线 C A、粗实线 B、细实线、细点化线）圈。 （52）在垂直于螺纹轴线的视图中，表示小径的细实线圆画约（ 1 3/4 C1/2 BA 、、、、2/3 D ）局部视图的范围用（53（）表示 6 、椭圆 C、双曲线 D BA、直线、 波浪线 ）M表示（ （54）在螺纹标注中， 、非标准螺纹 C、锯齿形螺纹 D、 普通螺纹 B、梯形螺纹A ）分界）半剖视图由一半外形，一半内形拼凑而成，中间以（ （55 、曲线、直线 D B、 点化线 CA、虚线 ）为单位的。）形位公差中的公差值是以（ （56 、微米毫米 D、分米 C、 A、厘米 B ）57（）形位公差中，如果公差带为圆形或圆柱形，公差值前加注（R O D、SΦ C、A、 Φ B、 ））图纸比例4:1是（（58 、实际比例 C、缩小比例、原值比例 DA、 放大比例 B ）。59）俯视图在主视图的（ （ 、正右方、正左方 D、斜下方、 正下方 B CA ） （60）平面度的表示符号是以下哪个？（ D、∥ B、—、 C、 A ）表示。（61）图纸中，物体的不可见轮廓线用（ 、细实线 C、点化线 DA、实线 B、 虚线 1章节）9. （第8 ）（62）右图中的基准面是以下哪个面（ D、外表面中心轴线、下轮廓线A、上轮廓线 B C、 ）63）在下图中选出正确的主视图。（ （ A B C D

7 （64）在下图中选出正确的主视图。（ ）

A B C D

（65）在下图中选出正确的剖视图。（ ）

A B C D

（66）在下图中选出正确的剖视图。（ ）

A B C D

（67）在下图中选出正确的主视图。（ ）

A B C D 8

3节）（第10章10. ）。 的意思是指（ （68）补充焊缝符号 、割矩形孔 C、周围有焊缝 DA、三面有焊缝 B、 焊缝底部有垫板 ）69）补充焊缝中代表环绕周围焊缝的符号指的是一下哪个？

（ （ 、、 D、A B、＜ C ）形焊缝的表示符号：（ （70）V 、、 D、 ∨ B、 CA 25分）分，共（共25题，每题1二、填空题 2节）1. （5章 ）视图和局部剖视图。1）剖视图的种类可分为（ ）视图、（（）（ ）金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（2 ）线。角，互相平行，间隔均匀的（）的剖切面、几个相交的剖切 ）剖切面的种类可分为（ ）剖切面、（3（ 面。 节）5章42. （）为界，一 （4）当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（ ）。半画成剖视图，一半画成（ ）（ ）视图，其断裂边界应以（5）机件的某一部分向基本投影面投影而得的视图称为（ 线表示。 ）轮廓线之外。）在局部剖视图中，波浪线不能与轮廓线（ ），也不能（6（ ）。 ），简称（ 7（）假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（ ）线绘制。）线绘制；重合断面的轮廓线用（ 8（）移出断面的轮廓线用（ 1节）（3. 6章 ）。P的关系是（ ）导程（9S和螺距 ）线表示，分度圆用细点划线线表示。绘制圆柱齿轮的圆视图中，齿顶圆用（10） （ ）线表示、小径用细实线表示。）外螺纹在非圆视图中，大径用（（11 9 （12）肋板、轮辐及薄壁结构，（ ）剖切时，一律不画剖面线，并用（ ）线将它们与相邻结构分开。 4.零件图 （7章2节） （13） 零件图四大内容是：（ ）、（ ）、尺寸标注、技术要求。 （14） 零件图的尺寸标注要求是：（ ）、完整、清晰、合理。 （15）国标中规定，标准公差为20级，相同尺寸公差值越小，精度（ ）。 （16） 零件的表面越光滑，粗糙度值越（ ）。 （17） 零件图主视图的选择原则有形状特征原则，工作位置原则，（ ）原则；

合集下载

机械制图试题库及答案

机械制图试题库及答案

机械制图试题库及答案一、选择题1. 机械制图中，图纸幅面大小的标准规定是（）。

A. GB/T 14689-1993B. GB/T 6988-2008C. GB/T 4457.1-1993答案：C2. 在机械制图中，下列哪个视图主要用于表示机件的外形轮廓（）。

A. 正视图B. 侧视图C. 俯视图答案：A3. 机械制图中，下列哪个比例尺表示实际尺寸与图纸上尺寸的比例关系（）。

A. 1:1B. 1:nC. n:1答案：B试题库及答案（900字以上）：二、填空题1. 机械制图中的三视图包括______、______和______。

答案：正视图、侧视图、俯视图2. 在机械制图中，尺寸标注的基本原则包括______、______、______。

答案：清晰、正确、完整3. 机械制图中，常用的尺寸标注方法有______、______、______。

答案：线性标注、直径标注、角度标注三、判断题1. 在机械制图中，正视图、侧视图和俯视图是相互独立的，可以单独绘制。

（）答案：错误2. 机械制图中，尺寸标注必须符合国家标准的规定。

（）答案：正确3. 在机械制图中，图纸幅面大小可以根据设计者的喜好自由选择。

（）答案：错误四、简答题1. 简述机械制图中三视图的作用。

答案：三视图是机械制图中表示机件空间形状的三个基本视图，它们分别表示机件的前面、侧面和顶面。

通过三视图，可以全面、准确地表达出机件的结构形状和尺寸大小，便于设计和制造。

2. 简述尺寸标注的基本原则。

答案：尺寸标注的基本原则包括清晰、正确和完整。

清晰是指尺寸标注要易于识别，不产生误解；正确是指尺寸标注要符合国家标准的规定，准确无误；完整是指尺寸标注要包含机件的所有尺寸信息，不遗漏任何一个尺寸。

3. 简述机械制图中常用的尺寸标注方法。

答案：机械制图中常用的尺寸标注方法有线性标注、直径标注和角度标注。

线性标注用于标注机件的线性尺寸，直径标注用于标注圆柱形机件的直径尺寸，角度标注用于标注机件的角度尺寸。

机械制图试题库与参考答案

机械制图试题库与参考答案

机械制图试题库与参考答案一、单选题（共26题，每题1分，共26分）1.标题栏中不一定填写零件的（）A、比例B、重量C、名称D、材料正确答案：B2.点的x坐标越大，其位置越靠（）。

A、后B、前C、右D、左正确答案：D3.将机件的某一部分向基本投影面投射所得的视图称为（）。

A、向视图B、斜视图C、局部视图D、剖视图正确答案：C4.立体被平面切割（截切），所形成的形体称为（）。

A、截交线B、截平面C、截断面D、截切体正确答案：D5.轴上键槽的移出断面图主要是为了表达键槽的（）。

A、高度B、宽度C、长度D、深度正确答案：D6.机械图样中，表示可见轮廓线采用( )。

A、粗实线B、细实线C、细点画线D、波浪线正确答案：A7.等于半圆的圆弧应该标注（）。

A、直径B、都可以C、角度D、半径正确答案：D8.铅笔用“B”表示（）。

A、软B、硬C、长D、高度尺寸正确答案：A9.两圆柱齿轮轴线之间的最短距离称为（）。

A、中心距B、全齿高C、齿距D、分度圆正确答案：A10.当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。

A、名称B、箭头C、标注D、剖面符号正确答案：B11.右视图是（）。

A、由左向右投影B、由前向后投影C、由右向左投影D、由后向前投影正确答案：C12.已知空间点 A（10，15，20），B（8，5，10）则 B 点相对 A 点在（）A、右后下方B、左后下方C、右前上方D、右前下方正确答案：A13.Φ50+0.025 表示( )A、最大尺寸是Φ50 ㎜B、实际尺寸是Φ50 ㎜C、基本尺寸是Φ50 ㎜D、最小尺寸是Φ50.025正确答案：C14.在三维坐标系中，Y 轴代表（）方向尺寸A、厚度B、高度C、宽度D、长度正确答案：C15.一对互相啮合的齿轮它们的（）必须相等。

A、齿数B、分度圆直径C、模数和压力角D、模数和齿数正确答案：C16.可能具有间隙或过盈的配合称为（）。

A、不明确性质B、过盈配合C、间隙配合D、过渡配合正确答案：D17.平行于一个投影面而对其他两个投影面倾斜的直线，统称为投影面（）A、倾斜线B、一般位置直线D、垂直线正确答案：C18.用剖切面完全地剖开机件后所得的视图，称为（）。

中职机械制图试题库及答案

中职机械制图试题库及答案

中职机械制图试题库及答案一、选择题1. 机械制图中，下列哪个选项是表示图纸比例的？A. A3图纸B. 1:1C. 图框D. 尺寸线答案：B2. 下列哪个选项是机械制图中常用的投影方法？A. 正投影B. 斜投影C. 透视投影D. 轴测投影答案：A3. 以下哪个选项表示尺寸线的箭头？A. 断面符号B. 箭头C. 点画线D. 波浪线答案：B4. 机械制图中，下列哪个选项表示尺寸线的延长线？A. 尺寸界线B. 尺寸线C. 尺寸数字D. 尺寸箭头答案：A5. 在机械制图中，下列哪个选项表示轴测图？A. 正视图B. 俯视图C. 左视图D. 轴测图答案：D二、填空题1. 机械制图中，图纸幅面大小通常有A0、A1、A2、______、A4等。

答案：A32. 在机械制图中，尺寸数字应标注在______上。

答案：尺寸线3. 下列投影方法中，______投影是机械制图中常用的一种投影方法。

答案：正投影4. 机械制图中，表示尺寸线的延长线的线段称为______。

答案：尺寸界线5. 在机械制图中，______是用来表示物体形状和尺寸的图形。

答案：视图三、判断题1. 在机械制图中，尺寸线与尺寸界线不能相交。

（）答案：√2. 机械制图中，箭头表示尺寸线的延长线。

（）答案：×3. 在机械制图中，尺寸数字可以标注在尺寸线的延长线上。

（）答案：√4. 机械制图中，正视图、俯视图和左视图统称为三视图。

（）答案：√5. 机械制图中，轴测图是一种投影图。

（）答案：√四、简答题1. 简述机械制图中尺寸标注的基本规则。

答案：尺寸标注的基本规则包括：- 尺寸数字应标注在尺寸线上，不得标注在尺寸界线之外；- 尺寸数字应清晰、准确，易于识别；- 尺寸线应与尺寸界线相接，不得相交；- 尺寸箭头应指向尺寸界线，表示尺寸线的延长；- 尺寸标注应遵循国家标准。

2. 简述机械制图中三视图的概念及其作用。

答案：三视图是指正视图、俯视图和左视图。

正视图是从物体的正面观察得到的图形，俯视图是从物体的上方观察得到的图形，左视图是从物体的左侧观察得到的图形。

(完整版)《机械制图》试题库及答案

(完整版)《机械制图》试题库及答案

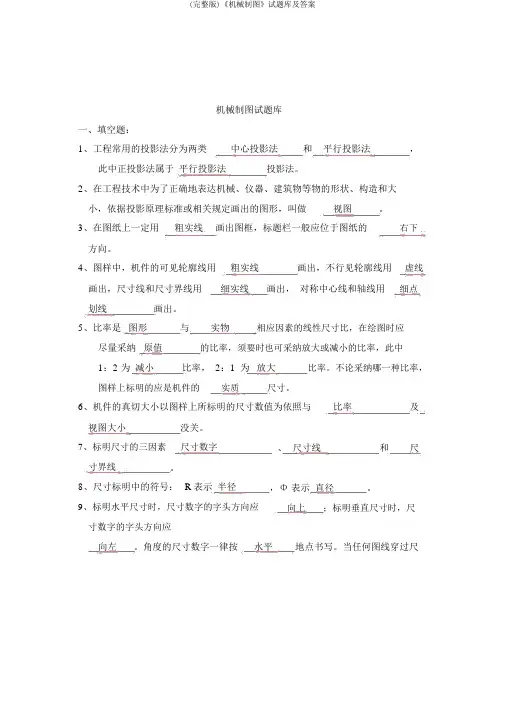

机械制图试题库一、填空题：1、工程常用的投影法分为两类中心投影法和平行投影法，此中正投影法属于平行投影法投影法。

2、在工程技术中为了正确地表达机械、仪器、建筑物等物的形状、构造和大小，依据投影原理标准或相关规定画出的图形，叫做视图。

3、在图纸上一定用粗实线画出图框，标题栏一般应位于图纸的右下方向。

4、图样中，机件的可见轮廓线用粗实线画出，不行见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点划线画出。

5、比率是图形与实物相应因素的线性尺寸比，在绘图时应尽量采纳原值的比率，须要时也可采纳放大或减小的比率，此中1：2 为减小比率，2：1为放大比率。

不论采纳哪一种比率，图样上标明的应是机件的实质尺寸。

6、机件的真切大小以图样上所标明的尺寸数值为依照与比率及视图大小没关。

7、标明尺寸的三因素尺寸数字、尺寸线和尺寸界线。

8、尺寸标明中的符号：R表示半径9、标明水平尺寸时，尺寸数字的字头方向应，Φ表示直径。

向上；标明垂直尺寸时，尺寸数字的字头方向应向左。

角度的尺寸数字一律按水平地点书写。

当任何图线穿过尺寸数字时都一定断开。

10、平面图形中的线段有已知线段、中间线段和连接线段三种。

11、绘图板是用来固定图纸，丁字尺是用来画水平线。

12、在机械制图中采纳规定的线型，虚线是用于不行见轮廓线，中心线、对称线就用细点划线。

13、标明圆的直径尺寸时，应在数字前加注符号Φ，标明球的直径符号为SΦ。

14、图样上的尺寸，由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号构成。

15、图样上的书写的汉字采纳长仿宋体，其字的宽度应为高度的1/2 。

16、三视图的投影规律长对正，高平齐，宽相等。

17、读简单部件图的步骤抓住特点分部分、旋转归位想形状、综合起来想整体。

18 图纸的幅面分为基本幅面和加长幅面两类，基本幅面按19、尺寸大小可分为 5 种，其代号分别为A0 、A1、 A2、A3、A4 。

图纸格式分为不留装订边和留装订边种，按标题栏的方向又可将图纸格式分为x 型和 Y型两种。
