EPON EPR-02 配置说明网络通信拓扑:一. ONU 上配置VLAN通过WEB 界面登陆ONU404, IP 地址是192.168.1.1, 用户名是: admin 密码是: 888888 从左边的功能菜单中选取”Switch ”, 在右上菜单中选取”VLAN ”配置:在New VLAN ID 中输入创建的VLAN ID, VLAN Name 可以写上该VLAN 的描述, 为VLAN选取端口成员, 如果端口成员是untag的就选”U”, 如果是tag的就选”M”, 并将Uplink端口配置到VLAN中, 并设置为tag成员, 选择Action为”ADD”, 点击”Submit”按钮:配置成功后, 返回页面的最下端会显示配置的VLAN内容:对于untag的端口, 必须为端口设置pvid, 否则会导致单向通信, 对于tag的端口, 不必设置PVID, 在上端的页面菜单中选取”Port”, 并对端口的PVID进行修改:配置完成后, 在左侧的菜单中选取”Save/Reboot”, 可以进行”Save only”或“Save & Reboot”,待页面提示配置成功后, 配置保存成功.二. 配置OLT登陆EPR-02设备可以有三种方式, 默认情况下登陆的用户名和密码都是”admin”:1.串口登陆, 将串口线的RJ45端连接EPR-02的Console端口, 将RS232端连接电脑的串口,用超级终端登陆OLT的Console口, 波特率是115200, 其它参数如下:2.带内telnet, 在OLT上配置带内接口后, 即可通过带内telnet登陆OLT;3.带外telnet, 将电脑同OLT设备的”MGMT”端口连接, 并将电脑和OLT的带外口设置成统一网段, 即可通过telnet登陆OLT,PON的基本配置:Username:adminPassword: ---->admin/admin登陆telnet@ePON> enabletelnet@ePON# configure terminal ----->进入配置模式telnet@ePON(config-t)# pon-sys lport-strict-binding enabled ----->配置PON的逻辑绑定, 默认就是”enabled”的telnet@ePON(config-t)# interface epon-olt 2/1 ---->进入OLT端口telnet@ePON(config-t-if-olt-2/1)# no shutdown ----->打开OLT端口telnet@ePON(config-t)# sho interface epon-olt briefOLT state admin phy mac Num of transceiver Hardware Firmwareid state state addr onu type version version------------------------------------------------------------------------------------------------------------1/1 Disabled Disabled not present 00:e0:8e:88:00:01 0 N/A N/A N/A1/2 Disabled Disabled not present 00:e0:8e:88:00:02 0 N/A N/A N/A1/3 Disabled Disabled not present 00:e0:8e:88:00:03 0 N/A N/A N/A1/4 Disabled Disabled not present 00:e0:8e:88:00:04 0 N/A N/A N/A2/1 Running Enabled present 00:e0:8e:88:00:05 0 SFP -Hisense 0x50010003 0x20009 ---->PON 口激活2/2 Disabled Disabled present 00:e0:8e:88:00:06 0 N/A 0x50010003 N/A2/3 Disabled Disabled present 00:e0:8e:88:00:07 0 N/A 0x50010003 N/A2/4 Disabled Disabled present 00:e0:8e:88:00:08 0 N/A 0x50010003 N/Atelnet@ePON(config-t-if-olt-2/1)# sho interface epon-olt 2/1 mac-address-table ---->查看ONU MAC地址Record OLT LPort ONU id LLID Mac_Address Type-------------------------------------------------------------1 2/1 N/A N/A N/A 00:07:ba:3e:18:30 Dynamic ---->N/A表示未绑定MAC地址的ONU没能正常注册, 需要绑定MAC地址telnet@ePON(config-t-if-olt-2/1)# onu 1telnet@ePON(config-if-onu-2/1/1)# dba-sla mac 00:07:ba:3e:18:30 ---->绑定ONU 1的MAC 地址telnet@ePON(config-if-onu-2/1/1)# sho interface epon-olt 2/1 mac-address-table ------>检查ONU的注册状态, “N/A”消失后, 说明ONU已经正常注册Record OLT LPort ONU id LLID Mac_Address Type-------------------------------------------------------------1 2/1 1 1 1 00:07:ba:3e:18:30 Dynamictelnet@ePON(config-if-onu-2/1/1)# exittelnet@ePON(config-t-if-olt-2/1)# exitelnet@ePON(config-t)# vlan 3500 ---->创建VLAN 3500 telnet@ePON(config-t-vlan-3500)# member ge3/1 tagged ---->将ge3/1和ge2/1添加到VLAN 3500中成为tag成员telnet@ePON(config-t-vlan-3500)# member ge2/1 taggedtelnet@ePON(config-t-vlan-3500)# exitelnet@ePON(config-t)# interface giga-ethernet 3/1 ---->打开上联口ge3/1 telnet@ePON(config-t-if-ge-3/1)# no shutdowntelnet@ePON(config-t-if-ge-3/1)# show interface giga-ethernet 3/1 switchport --->检查端口状态GE: 3/1Switchport: EnabledName: GE-9MTU: 1500bytesSpeed: 1000MbpsAdminStatus: EnableAuto Negotiation: DisabledIngress vlan filter: EnabledFlow Control receive: EnabledFlow Control transmit: EnabledStorm-control multicast: disableStorm-control broadcast: disableStorm-control unicast: 5Maximum receive frame: 1532Link Status: Up ----->端口状态为up Transceiver Type: NonePVID: 1telnet@ePON(config-t-if-ge-3/1)#telnet@ePON(config-t)# exittelnet@ePON# configure managementtelnet@ePON(config-mgmt)# save ----->保存配置telnet@ePON# configure managementtelnet@ePON(config-mgmt)# exittelnet@ePON# sho mac-address-table ----->检查交换MAC地址表Total Mac Addresses for this criterion: 50Interface Vlan Static LAG-Group GroupID MAC address----------------------------------------------------------------ge3/1 3500 dynamic No -- 00:1b:38:01:98:41ge3/1 3500 dynamic No -- 00:1b:38:a5:b4:5age3/1 3500 dynamic No -- 00:1b:b9:56:9f:2age3/1 3500 dynamic No -- 00:1d:92:ba:49:adge3/1 3500 dynamic No -- 00:21:27:81:75:55ge3/1 3500 dynamic No -- 00:90:f5:80:bd:6fge3/1 3500 dynamic No -- 00:e0:4c:0f:bb:bbge3/1 3500 dynamic No -- 00:e0:4c:bb:46:1ege3/1 3500 dynamic No -- 00:e0:fc:2d:1a:32cpu 1 static No -- 00:07:ba:30:64:5ecpu 1000 static No -- 00:07:ba:30:64:5etelnet@ePON#。

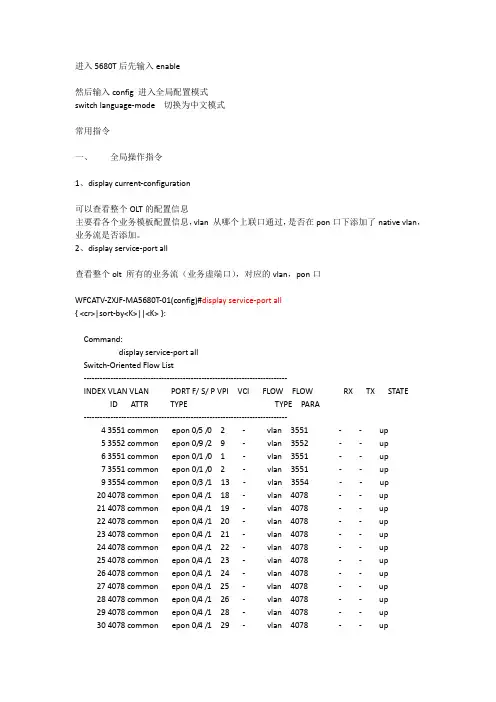

进入5680T后先输入enable然后输入config 进入全局配置模式switch language-mode 切换为中文模式常用指令一、全局操作指令1、display current-configuration可以查看整个OLT的配置信息主要看各个业务模板配置信息，vlan 从哪个上联口通过，是否在pon口下添加了native vlan，业务流是否添加。
2、display service-port all查看整个olt 所有的业务流（业务虚端口），对应的vlan，pon口WFCATV-ZXJF-MA5680T-01(config)#display service-port all{ <cr>|sort-by<K>||<K> }:Command:display service-port allSwitch-Oriented Flow List----------------------------------------------------------------------------INDEX VLAN VLAN PORT F/ S/ P VPI VCI FLOW FLOW RX TX STATE ID ATTR TYPE TYPE PARA----------------------------------------------------------------------------4 3551 common epon 0/5 /0 2 - vlan 3551 - - up5 3552 common epon 0/9 /2 9 - vlan 3552 - - up6 3551 common epon 0/1 /0 1 - vlan 3551 - - up7 3551 common epon 0/1 /0 2 - vlan 3551 - - up9 3554 common epon 0/3 /1 13 - vlan 3554 - - up20 4078 common epon 0/4 /1 18 - vlan 4078 - - up21 4078 common epon 0/4 /1 19 - vlan 4078 - - up22 4078 common epon 0/4 /1 20 - vlan 4078 - - up23 4078 common epon 0/4 /1 21 - vlan 4078 - - up24 4078 common epon 0/4 /1 22 - vlan 4078 - - up25 4078 common epon 0/4 /1 23 - vlan 4078 - - up26 4078 common epon 0/4 /1 24 - vlan 4078 - - up27 4078 common epon 0/4 /1 25 - vlan 4078 - - up28 4078 common epon 0/4 /1 26 - vlan 4078 - - up29 4078 common epon 0/4 /1 28 - vlan 4078 - - up30 4078 common epon 0/4 /1 29 - vlan 4078 - - up31 4078 common epon 0/4 /1 30 - vlan 4078 - - up32 4078 common epon 0/6 /6 6 - vlan 4078 - - up3、display service-port port 0/1/2查看0槽1号板2号pon的业务流WFCATV-ZXJF-MA5680T-01(config)#display service-port port 0/1/2{ <cr>|autosense<K>|ont<K>|sort-by<K> }:Command:display service-port port 0/1/2Switch-Oriented Flow List----------------------------------------------------------------------------INDEX VLAN VLAN PORT F/ S/ P VPI VCI FLOW FLOW RX TX STATE ID ATTR TYPE TYPE PARA----------------------------------------------------------------------------1003 3009 QinQ epon 0/1 /2 - - vlan 200-1999 - - up2003 3499 QinQ epon 0/1 /2 - - vlan 3010-3010 - - up3003 3498 QinQ epon 0/1 /2 - - vlan 150-150 - - up----------------------------------------------------------------------------Total : 3 (Up/Down : 3/0)4、display mac-address vlan 3000查看某个vlan 下学习的下挂的终端的mac地址，下面是查询vlan 3000 （点播业务）下的终端mac 地址。
EP O N接入网故障分析和维护于衍昌刘敬刚兰心清(青岛有线电视嘲络中心宽带业务部山东青岛266071)[摘要】分析EPO N的工作原理，总结EPoN接入网的常见故障，并给出解决方案．【关键词】E PO N O L T O N U故障中图分类号：TP3文献标识码：A文章编号；1671--7597(2∞8)1110045--01一、E P O N的主要原理分析E PO N传输体系主要由O LT，O N U，分光器组成。
oL T是光线路单元，放在局端机房，实现业务的聚合和下发；O N U是光嘲络单元，放在用户处。
提供多种业务接口，实现用户综合接入；分光器属无源光器件。
利用光学工艺技术，实现光信号的分路下行和上行；数据从O LT到多个O N U广播式下行，每一个包的包头表明是给O N U(O N U l、O N U2、O N U3……O N U N)中的唯一一个。
另外，部分包可以是给所有的O N U(广播式)或者特殊的一组O N U(组播)，在光分路器处。
流量分成独立的三组信号，每一组载有所有指定O N U的信号。
当数据信号到达该O N U时，它接收给它的包，摒弃那些给其它O N U的包。
采用时分复用技术(T叫)分时隙给O N U管理上行流量，时隙是同步的，以便当数据信号耦合到一根光纤时符个O N U的上行包不会互相干扰。
O N U在O NU指定的时隙上行数据给O L T，采用时分复用避免数据传输冲突，即上行采用争用方式，下行采_}{j广播方式。
O LT负责自动发现O N U的过程，其中包含了带宽排序和Logi ca l L i nkI ds(LL I D)的指定，利用时间标记字段在下行传输的G A TE M A C控制信息，可达到O N U与O L T同步的功能，ON U接收G A T E信息并传送R E G I ST E R—R E Q U E ST信息，在预定的时间周期内将其注册到O LT，O L T利用RE G I S TE R信息回复给O N U，用以指明认可O N U的沣册。
