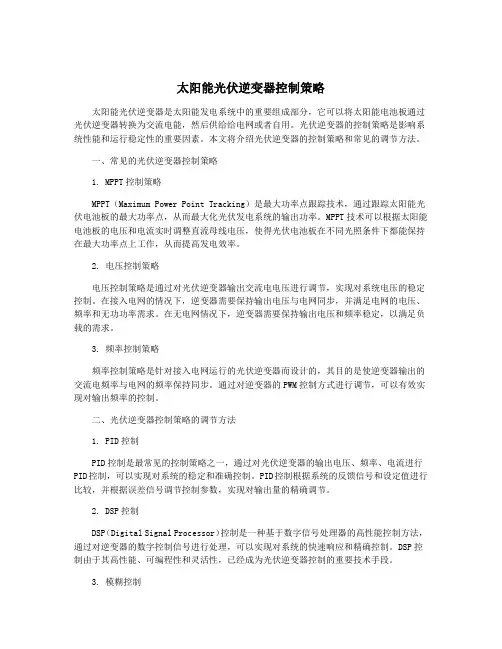

太阳能光伏逆变器控制策略太阳能光伏逆变器是太阳能发电系统中的重要组成部分,它可以将太阳能电池板通过光伏逆变器转换为交流电能,然后供给给电网或者自用。
光伏逆变器的控制策略是影响系统性能和运行稳定性的重要因素。
本文将介绍光伏逆变器的控制策略和常见的调节方法。
一、常见的光伏逆变器控制策略1. MPPT控制策略MPPT(Maximum Power Point Tracking)是最大功率点跟踪技术,通过跟踪太阳能光伏电池板的最大功率点,从而最大化光伏发电系统的输出功率。
MPPT技术可以根据太阳能电池板的电压和电流实时调整直流母线电压,使得光伏电池板在不同光照条件下都能保持在最大功率点上工作,从而提高发电效率。
2. 电压控制策略电压控制策略是通过对光伏逆变器输出交流电电压进行调节,实现对系统电压的稳定控制。
在接入电网的情况下,逆变器需要保持输出电压与电网同步,并满足电网的电压、频率和无功功率需求。
在无电网情况下,逆变器需要保持输出电压和频率稳定,以满足负载的需求。
3. 频率控制策略频率控制策略是针对接入电网运行的光伏逆变器而设计的,其目的是使逆变器输出的交流电频率与电网的频率保持同步。
通过对逆变器的PWM控制方式进行调节,可以有效实现对输出频率的控制。
二、光伏逆变器控制策略的调节方法1. PID控制PID控制是最常见的控制策略之一,通过对光伏逆变器的输出电压、频率、电流进行PID控制,可以实现对系统的稳定和准确控制。
PID控制根据系统的反馈信号和设定值进行比较,并根据误差信号调节控制参数,实现对输出量的精确调节。
2. DSP控制DSP(Digital Signal Processor)控制是一种基于数字信号处理器的高性能控制方法,通过对逆变器的数字控制信号进行处理,可以实现对系统的快速响应和精确控制。
DSP控制由于其高性能、可编程性和灵活性,已经成为光伏逆变器控制的重要技术手段。
3. 模糊控制模糊控制是一种基于模糊逻辑的控制方法,它不需要建立精确的数学模型,可以应对各种复杂的控制系统。

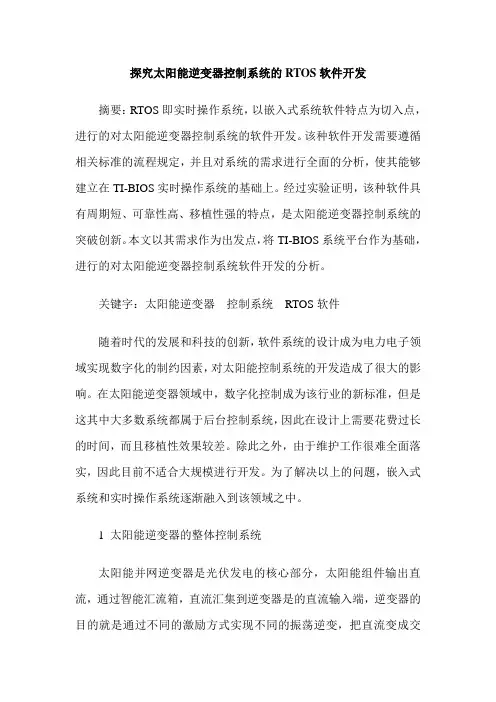

探究太阳能逆变器控制系统的RTOS软件开发摘要:RTOS即实时操作系统,以嵌入式系统软件特点为切入点,进行的对太阳能逆变器控制系统的软件开发。
该种软件开发需要遵循相关标准的流程规定,并且对系统的需求进行全面的分析,使其能够建立在TI-BIOS实时操作系统的基础上。
经过实验证明,该种软件具有周期短、可靠性高、移植性强的特点,是太阳能逆变器控制系统的突破创新。
本文以其需求作为出发点,将TI-BIOS系统平台作为基础,进行的对太阳能逆变器控制系统软件开发的分析。
关键字:太阳能逆变器控制系统RTOS软件随着时代的发展和科技的创新,软件系统的设计成为电力电子领域实现数字化的制约因素,对太阳能控制系统的开发造成了很大的影响。
在太阳能逆变器领域中,数字化控制成为该行业的新标准,但是这其中大多数系统都属于后台控制系统,因此在设计上需要花费过长的时间,而且移植性效果较差。
除此之外,由于维护工作很难全面落实,因此目前不适合大规模进行开发。
为了解决以上的问题,嵌入式系统和实时操作系统逐渐融入到该领域之中。
1 太阳能逆变器的整体控制系统太阳能并网逆变器是光伏发电的核心部分,太阳能组件输出直流,通过智能汇流箱,直流汇集到逆变器是的直流输入端,逆变器的目的就是通过不同的激励方式实现不同的振荡逆变,把直流变成交流,再通过升压隔离变压器,交流控制柜,送电到电网。
为了提高太阳能的系统工作时间和能量产出,需要通过快速并准确的MPPT控制功能,通过扩展多个阵列来提升光伏电站千瓦产量,使这些阵列在最佳电压和电流级别下运行时间更长,这就需要对太阳能逆变器整体控制,通过对系统软件的开发,实现高效率的发电效率,并且还能降低成本。
太阳能逆变器的整体控制系统由DSP以及外围电路构成,主要形成控制系统、接触器、液晶显示电路、直流交流变换器。
该系统能够在电网正常的情况下,将太阳能电池的直流电压进行转换,并且输送至电网中。
该控制器能够对电网和电池板的电压和电流信号进行采集,并且转变成DSP的标准电压,一般在0-3V范围内。

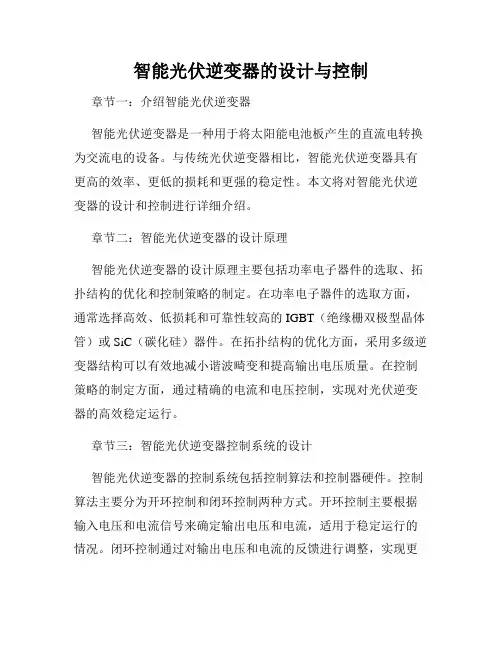

智能光伏逆变器的设计与控制章节一:介绍智能光伏逆变器智能光伏逆变器是一种用于将太阳能电池板产生的直流电转换为交流电的设备。
与传统光伏逆变器相比,智能光伏逆变器具有更高的效率、更低的损耗和更强的稳定性。
本文将对智能光伏逆变器的设计和控制进行详细介绍。
章节二:智能光伏逆变器的设计原理智能光伏逆变器的设计原理主要包括功率电子器件的选取、拓扑结构的优化和控制策略的制定。
在功率电子器件的选取方面,通常选择高效、低损耗和可靠性较高的IGBT(绝缘栅双极型晶体管)或SiC(碳化硅)器件。
在拓扑结构的优化方面,采用多级逆变器结构可以有效地减小谐波畸变和提高输出电压质量。
在控制策略的制定方面,通过精确的电流和电压控制,实现对光伏逆变器的高效稳定运行。
章节三:智能光伏逆变器控制系统的设计智能光伏逆变器的控制系统包括控制算法和控制器硬件。
控制算法主要分为开环控制和闭环控制两种方式。
开环控制主要根据输入电压和电流信号来确定输出电压和电流,适用于稳定运行的情况。
闭环控制通过对输出电压和电流的反馈进行调整,实现更准确的输出。
控制器硬件由控制芯片和相关电路组成,负责执行控制算法并对逆变器进行控制。
章节四:智能光伏逆变器的保护机制智能光伏逆变器的保护机制主要包括过电压保护、过电流保护、过温保护和短路保护。
过电压保护通过监测输入电压,一旦超过设定值,自动切断电路以防止电压过高损坏设备。
过电流保护通过监测电流,一旦超过额定值,及时采取措施以保护逆变器和其他设备。
过温保护通过传感器监测温度,当温度过高时,自动降低输出功率或切断电路,以保护设备和人员安全。
短路保护通过检测电路中的短路情况,及时切断电路以防止过大电流损坏逆变器。
章节五:智能光伏逆变器的优势和应用前景智能光伏逆变器相比传统光伏逆变器具有以下优势:首先,智能光伏逆变器的效率更高,可以最大限度地利用太阳能电池板的输出能量。
其次,智能光伏逆变器的损耗更低,可以节约能源并减少对环境的负面影响。
1000w 光伏微型逆变方案
一种1000W光伏微型逆变方案可以是采用 MPPT(最大功率点
跟踪)技术的充电控制器和单相逆变器组合。
具体实施方案如下:
1. 光伏面板:选择适当功率的光伏面板组合,总功率为
1000W。
2. 充电控制器:选择功率适配的充电控制器,能够对光伏电池组进行充电、监控和管理。
采用MPPT技术,通过监测光伏
电池的电压和电流,实时跟踪光伏电池的最大功率点,确保最大化光伏电池的输出功率。
3. 逆变器:选择单相逆变器,将光伏电池组的直流电转换为交流电。
逆变器需要具备以下功能:稳定输出电压和频率、提供过压、过载和短路保护、具备网络监测和远程控制功能等。
4. 电池储能系统(可选):如果需要在光伏电池组无法输出或光伏电量不足时继续供电,可以添加电池储能系统。
充电控制器可以控制将多余的光伏电能存储到电池中,在需要时再将电池的电能转换为交流电供给负载。
5. 监控系统:为了方便监测和管理光伏系统的工作状态和性能,可以添加监控系统。
监控系统可以实时显示光伏电池组的输出功率、电压和电流等信息,以及逆变器的运行状态和故障信息。
总结:该方案通过光伏面板将阳光能转换为电能,并通过充电控制器和逆变器将直流电转换为交流电,从而为负载提供1000W的电力供应。
可根据实际需求选配电池储能系统和监控系统,以提高系统的稳定性和可管理性。

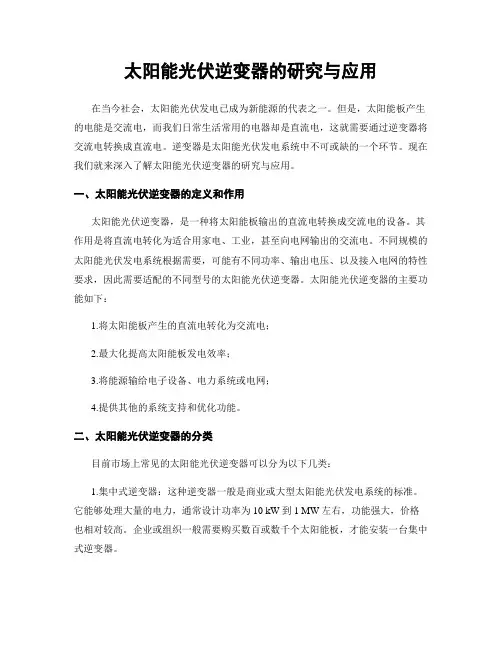

太阳能光伏逆变器的研究与应用在当今社会,太阳能光伏发电已成为新能源的代表之一。
但是,太阳能板产生的电能是交流电,而我们日常生活常用的电器却是直流电,这就需要通过逆变器将交流电转换成直流电。
逆变器是太阳能光伏发电系统中不可或缺的一个环节。
现在我们就来深入了解太阳能光伏逆变器的研究与应用。
一、太阳能光伏逆变器的定义和作用太阳能光伏逆变器,是一种将太阳能板输出的直流电转换成交流电的设备。
其作用是将直流电转化为适合用家电、工业,甚至向电网输出的交流电。
不同规模的太阳能光伏发电系统根据需要,可能有不同功率、输出电压、以及接入电网的特性要求,因此需要适配的不同型号的太阳能光伏逆变器。
太阳能光伏逆变器的主要功能如下:1.将太阳能板产生的直流电转化为交流电;2.最大化提高太阳能板发电效率;3.将能源输给电子设备、电力系统或电网;4.提供其他的系统支持和优化功能。
二、太阳能光伏逆变器的分类目前市场上常见的太阳能光伏逆变器可以分为以下几类:1.集中式逆变器:这种逆变器一般是商业或大型太阳能光伏发电系统的标准。
它能够处理大量的电力,通常设计功率为10 kW到1 MW左右,功能强大,价格也相对较高。
企业或组织一般需要购买数百或数千个太阳能板,才能安装一台集中式逆变器。
2.强制通风逆变器:这种逆变器通过强制风扇进行冷却,消除了高温环境影响和潮湿等恶劣环境下腐蚀性气体对元器件造成的损害。
这种逆变器在某些情况下比通常的集中式逆变器更适合。
3.微逆变器:这种逆变器现在越来越流行,越来越多的消费者选择为他们的家庭使用种植太阳能板。
相较于集中式逆变器,微逆变器能够很好地跟踪单个太阳能板的性能,起到更佳的调控效果。
三、太阳能光伏逆变器的研究和应用已经有很长时间了。
从60年代的模拟控制,到80年代的小型数字控制,再到90年代大型集成电路,太阳能光伏逆变器也经历了很长时间的发展过程。
在目前的市场上,各大厂商纷纷推出了自己的太阳能光伏逆变器产品,这些产品存在着不同的特点,包括功率范围、转换效率、价格等。
德州仪器(TI)太阳能微型逆变器解决方案德州仪器(TI)的太阳能微型逆变器解决方案设计注意事项太阳能微型逆变器| 太阳能电池板系统设计太阳能微型逆变器原理方框图与网格相连的光伏(PV)安装通常使用与组串式逆变器串联的模块阵列。
微型逆变器这一快速成长的架构可将PV 模块的功率转换至交流电网,通常用于180-300W 范围内的最大输出功率。
微型逆变器的优势在于易于安装、局部最大功率点跟踪(MPPT)以及为故障提供稳健性的冗余。
逆变器的核心为可通过微控制器或MPPT 控制器执行的MPPT 算法。
该控制器执行所需的高精度算法,以便在调整DC-DC 和DC-AC 转换以生成电网输出交流电压的同时将面板保持在最大功率提取点。
此外,该控制器负责电网的频率锁定。
该控制器还被编程为执行所有电源管理功能必须的控制循环。
PV 最大输出功率取决于工作条件且每时每刻都由于温度、阴影、污浊程度、云量和时间等原因在不断变化,因此,跟踪和调整此最大功率点是一个持续的过程。
该控制器包含高级外设,如用于执行控制循环的高精度PWM 输出和ADC。
该ADC 测量PV 输出电压和电流等变量,然后根据负载更改PWM 占空比,从而调节DC/DC 转换器和DC/AC 转换器。
复杂计划用于跟踪部分阴影PV 模块中的实际最大偶数。
专为在单个时钟周期内读取ADC 和调整PWM 而设计的实时处理器非常具有吸引力。
简单系统的通讯可由单个处理器进行处理,对于具有复杂的监控报告功能的复杂系统可能需要使用辅助处理器。
电流感应通过磁通门传感器或分流电阻器执行。
为安全起见,可能需要将处理器与电流和电压及连接外界的通信总线隔离开来。
包含集成隔离的- 调制器非常具有吸引力。
可处理较高电压并包含集成感应的MOSFET/IGBT 驱动器也非常具有吸引力。
偏置电源使用DC-DC 转换器为逆变器上的电子元件提供电源。
有时也包含通讯。
太阳能光伏逆变器控制策略太阳能光伏逆变器是将太阳能电池板所产生的直流电转换成交流电供应给电网或者电器设备使用的关键设备,其控制策略直接影响到逆变器的性能和效率。
以下是常见的太阳能光伏逆变器控制策略。
1. PWM(脉宽调制)控制策略PWM控制策略是目前应用最广泛的逆变器控制策略之一。
该控制策略通过调节逆变器的开关管的导通和断开时间来控制输出电压。
具体来说,当直流电压低于设定值时,逆变器开启开关管,允许直流电流流入电路,直到直流电压达到设定值;当直流电压超过设定值时,逆变器关闭开关管,截断直流电流,直到直流电压降至设定值以下。
通过不断调整开关管的导通断开时间,可以实现稳定的交流输出。
2. MPPT(最大功点追踪)控制策略MPPT控制策略是为了提高太阳能光伏系统的效率而设计的。
该控制策略采用电流-电压特性曲线上的最大功率点进行调节,以确保太阳能电池板能够以最大功率输出电能。
具体来说,MPPT控制策略会不断调整逆变器输入端的电压和电流,使得太阳能电池板输出功率达到最大。
3. 直接功率控制策略直接功率控制策略是一种利用太阳能电池板输出功率直接控制逆变器输出电压和电流的方法。
该控制策略通过监测太阳能电池板输出功率的变化,调整逆变器的输出电压和电流,以实现太阳能电池板的最大输出功率。
4. 进阶控制策略除了上述常见的控制策略外,还有一些进阶的控制策略,如预测控制和模型预测控制等。
这些控制策略通过建立太阳能电池板和逆变器之间的数学模型,预测未来的电力输出和负荷需求,并根据预测结果进行逆变器的控制,以实现更高的能源利用率和响应能力。
太阳能光伏逆变器的控制策略有PWM控制策略、MPPT控制策略、直接功率控制策略和进阶控制策略等。
不同的控制策略适用于不同的应用场景,可以根据具体需求选择合适的控制策略来提高逆变器的性能和效率。

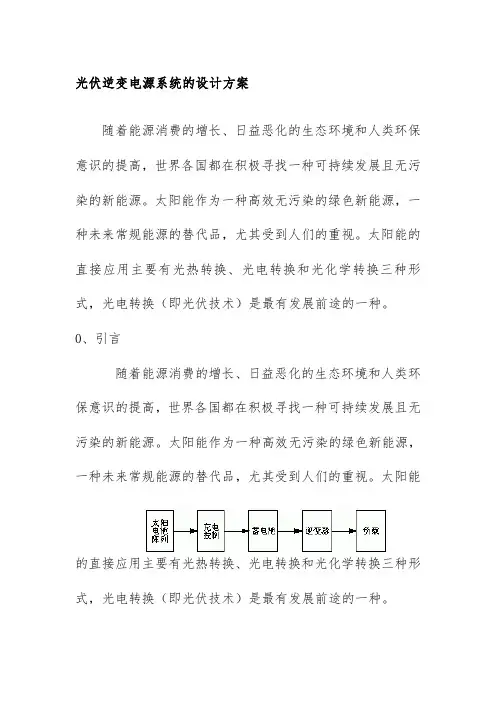

光伏逆变电源系统的设计方案随着能源消费的增长、日益恶化的生态环境和人类环保意识的提高,世界各国都在积极寻找一种可持续发展且无污染的新能源。
太阳能作为一种高效无污染的绿色新能源,一种未来常规能源的替代品,尤其受到人们的重视。
太阳能的直接应用主要有光热转换、光电转换和光化学转换三种形式,光电转换(即光伏技术)是最有发展前途的一种。
0、引言随着能源消费的增长、日益恶化的生态环境和人类环保意识的提高,世界各国都在积极寻找一种可持续发展且无污染的新能源。
太阳能作为一种高效无污染的绿色新能源,一种未来常规能源的替代品,尤其受到人们的重视。
太阳能的直接应用主要有光热转换、光电转换和光化学转换三种形式,光电转换(即光伏技术)是最有发展前途的一种。
1、系统的工作原理及其电路设计光伏系统的总体框图如图1所示。
图1 系统的总体框图由图1可知,整个系统包含充电和逆变两个主要环节。
太阳电池是本系统赖以工作的基础,它的效率直接决定系统的效率。
1.1 充电控制部分(1)太阳电池的工作特性太阳电池作为光伏系统的基础,其工作特性,包括工作电压和电流与日照、太阳电池温度等有着密切的关系,图2、图3分别给出了太阳电池温度在25℃时,工作电压、电流和日照的关系曲线及太阳电池的输出功率和日照(S)、U 之间的曲线。
从图2可以看出,曲线上任一点处的功率为P=UI,其值除和U、I有关外,还与日照(S)、太阳电池温度等有关。
由图3进一步可知,由于太阳电池的工作效率等于输出功率与投射到太阳电池面积上的功率之比,为了提高本系统的工作效率,必须尽可能地使太阳电池工作在最大功率点处,这样就可以以功率尽可能小的太阳电池获得最多的功率输出。
在图2和图3中,A、B、C、D、E点分别对应不同日照时的最大功率点。
图2 工作电压、电流和日照关系曲线图3 输出功率和日照关系曲线(2)太阳电池的最大功率点跟踪(MPPT)由图1可知,系统首先采用太阳电池阵列对蓄电池进行充电,以化学能的形式将太阳能储存在蓄电池中。
大功率集中式光伏并网逆变器设计要点与难点分析一、高效率设计大功率集中式光伏并网逆变器需要具备高效率的转换功能,以最大程度地提高光伏发电系统的发电效率。
在设计中,需要充分考虑逆变器的输出功率、输入电压范围、开关频率、传输损耗等因素,通过优化电路拓扑结构、选择合适的元器件和设计合理的控制策略,使逆变器具备低功耗、高转换效率的特点。
二、抗干扰能力大功率集中式光伏并网逆变器需要能够正常运行在复杂的电网环境中,因此其抗干扰能力成为设计中的重要考虑因素。
首先,需要考虑逆变器对电网电压的适应能力,能够在电网电压波动范围较大的情况下保持稳定的输出电压和频率;其次,需要抵抗来自电网的电磁干扰,避免对逆变器的正常工作造成影响;此外,还需要具备能够抵抗温度、湿度等环境因素干扰的能力。
三、安全稳定设计大功率集中式光伏并网逆变器需要具备安全稳定的性能特点,以确保工作过程中的安全性和可靠性。
首先,需要有效地进行过电压、过电流、过温度等保护,当出现异常情况时及时采取保护措施,避免损坏逆变器和相关设备;其次,需要具备安全隔离功能,防止电网故障对逆变器的影响扩散到其他光伏组件;还需要具备自启动、自恢复等功能,便于逆变器在故障恢复后的自动恢复运行。
四、可靠性设计大功率集中式光伏并网逆变器需要具备较高的可靠性,能够在长时间运行中保持稳定的性能。
在设计中,需要选用高可靠性的元器件,进行合理的温度控制和湿度控制,预防逆变器受到温度、湿度等因素的影响;同时,需要进行充分的电磁兼容性测试和可靠性测试,确保逆变器在各种工况下的可靠运行。
大功率集中式光伏并网逆变器设计要点与难点主要包括高效率设计、抗干扰能力、安全稳定设计和可靠性设计。
通过合理的设计和控制策略,实现高效率、安全稳定、可靠性高的光伏发电系统运行,为清洁能源的开发利用提供可靠的技术支持。
逆变器方案1. 引言逆变器是将直流电能转换为交流电能的设备,广泛应用于太阳能光伏发电系统、风能发电系统等可再生能源发电系统中。
本文将介绍逆变器的工作原理、分类以及常见的逆变器方案。
2. 工作原理逆变器的工作原理是通过将直流电能经过一系列的电子器件转换成交流电能输出。
主要包括以下几个步骤:1.整流:将交流电转换为直流电,通常使用整流器来实现。
2.滤波:将整流后的直流电进行滤波处理,去除其中的脉动成分。
3.逆变:将滤波后的直流电转换为交流电,通常使用逆变器来实现。
4.输出:输出纯正的交流电供电给负载。
3. 分类根据逆变器的输出波形和控制方式的不同,逆变器可以分为以下几种分类:3.1. 振荡逆变器振荡逆变器是一种简单的逆变器方案,它使用开关管将输入的直流电不断切换,产生交流电输出。
由于其控制方式简单,成本低廉,因此被广泛应用于小功率的家用电器中。
3.2. 交流耦合逆变器交流耦合逆变器是一种将直流电转换为交流电的常见逆变器方案。
它使用串联的直流电容和电感构成一个谐振回路,将直流电转换为交流电输出。
这种逆变器方案输出的交流电波形质量较好,适用于一般的家用电器。
3.3. PWM逆变器PWM(Pulse Width Modulation)逆变器是一种高效率的逆变器方案。
它使用高频开关管控制开关时间比例,精确地控制输出交流电的波形和频率。
PWM逆变器输出的交流电质量高,适用于高精度的工业设备。
4. 常见逆变器方案4.1. 单相逆变器方案单相逆变器方案适用于单相交流系统。
它通常由一个整流器和一个逆变器组成。
整流器将输入的交流电转换为直流电,逆变器将直流电转换为交流电输出。
单相逆变器方案广泛应用于家庭光伏发电系统中。
4.2. 三相逆变器方案三相逆变器方案适用于三相交流系统。
它通常由一个整流器和一个逆变器组成,与单相逆变器方案类似。
三相逆变器方案广泛应用于工业领域的光伏发电系统和风能发电系统。
4.3. 多级逆变器方案多级逆变器方案是通过多个逆变器级联来提高逆变器的输出性能和稳定性。
逆变器方案逆变器是一种将直流电转换为交流电的装置,逆变器的应用范围非常广泛,主要用于太阳能发电系统、风能发电系统、电力系统、军事装备、医疗设备、家庭电器等方面。
下面是一个逆变器方案的详细描述:该逆变器方案主要用于太阳能发电系统,设计容量为1KW。
该方案采用的是高频变换技术,具有高效率、高可靠性和小体积的特点。
逆变器方案的主要组成部分包括输入端、控制电路和输出端。
输入端主要接收太阳能电池的直流电,输入电压范围为100V-500V,输入电流范围为1A-5A。
控制电路主要负责控制逆变器的工作状态,包括输出电压、输出频率和输出波形等。
输出端主要向负载端输出交流电,输出电压范围为220V,输出频率范围为50Hz。
逆变器方案的核心部分是高频变流器和控制芯片。
高频变流器由直流电源和高频开关电源组成。
直流电源将输入端的直流电转换为稳定的直流电,并提供给高频开关电源。
高频开关电源通过快速开关电路将输入直流电转换为高频交流电,然后通过输出变压器将高频交流电转换为所需的输出交流电频率和电压。
控制芯片负责控制高频开关电源的开关频率和开关工作状态,以实现所需的输出频率和电压。
控制芯片通过对输入端的信号进行采样和处理,产生控制信号,然后将控制信号传输给高频开关电源,控制其开关频率和占空比。
逆变器方案还包括输出过载保护、短路保护和过温保护等功能。
输出过载保护主要通过监测输出电流,当输出电流超过一定阈值时,控制芯片会发出保护信号,关闭高频开关电源。
短路保护主要通过监测输出电流,当输出电流瞬时增大时,控制芯片会发出保护信号,关闭高频开关电源。
过温保护主要通过监测逆变器的温度,当温度超过一定阈值时,控制芯片会发出保护信号,关闭高频开关电源。
总之,该逆变器方案实现了高效率、高可靠性和小体积的要求,适用于太阳能发电系统等应用场合。
光伏逆变器的设计与调试光伏逆变器是太阳能发电系统中的一个重要组成部分,起着将直流电转化为交流电的作用。
因此,光伏逆变器的设计和调试非常关键,直接影响系统的性能和效率。
本文就光伏逆变器的设计和调试进行探讨。
一、光伏逆变器的组成光伏逆变器主要由直流输入、逆变器单元、输出滤波和控制电路四个部分组成。
其中,直流输入部分由光伏电池板、充电控制器等组成,逆变器单元则是将直流电信号转变为交流电信号,输出滤波部分则是对逆变器输出的交流电进行滤波处理,防止其产生干扰信号,最后,控制电路则是该系统的大脑,负责光伏逆变器的运行控制。
二、光伏逆变器的设计1. 选型与布局在设计光伏逆变器时,首先需要选取适合的元器件。
逆变器单元中的IGBT模块和变压器等组件都需要具备可靠性高、温度范围广、输出电流大等特点。
在元器件选型完成后,需要进行适当的布局。
尤其是IGBT模块因发热量较大,需要做好散热设计。
2. PCB设计PCB电路板是光伏逆变器中一个非常重要的部分,决定了系统信号传输的质量和速度。
在PCB设计中,需要注意如下几点:- 尽量缩短信号传输的路径;- 将信号传输线与电源线、散热器之间隔离开;- 在PCB布线时,给出了适当的过度,使信号尽可能平滑过渡;- 在布线时尽量避免信号串扰。
3. 控制算法设计光伏逆变器控制算法主要分为闭环控制和开环控制两种,并且在实际应用中,一般采用两者同时使用。
闭环控制一般用于调节系统输出电压、电流、功率等参数,而开环控制则是用于调节系统的稳定性和响应速度。
在控制算法设计中,需要注意如下几点:- 设计闭环控制器参数时,应结合逆变器的动态响应和负载特性;- 算法复杂度要尽可能的低,并且能够实现实时响应;- 为提高算法可靠性,应采用恰当的PID控制策略。
三、光伏逆变器的调试光伏逆变器在设计完成后,需要进行适当的调试,保证其正常运行。
在光伏逆变器调试过程中,需要注意如下几点:- 逆变器单元的调试要注意控制算法的参数设置,同时根据系统输出电压和电流的变化情况,进行相应的调整;- 在调试过程中,要根据逆变器输出信号的波形,进行相应的正反接线检查;- 手动切换逆变器开关,验证逆变器的输出功率是否正常;- 在调试过程中,需要对逆变器输出的电压、电流、频率等参数进行实时监测,保证系统的正常工作。
《基于光伏发电预测的并网逆变器设计与实现》篇一一、引言随着全球能源结构的转变,可再生能源的利用日益受到重视。
其中,光伏发电作为绿色能源的重要组成部分,已逐渐成为解决能源危机和环境污染问题的重要途径。
然而,光伏发电的出力受气候、温度等外部因素影响较大,如何有效管理和优化这一分布式电源,并将其稳定地接入电网,成为了研究的热点。
为此,本文提出了基于光伏发电预测的并网逆变器设计与实现方案。
二、光伏发电预测技术光伏发电预测是并网逆变器设计的基础。
通过收集历史气象数据、光照强度、温度等数据,结合机器学习算法,可以对未来一段时间内的光伏发电出力进行预测。
预测模型应具备较高的准确性和实时性,以便为并网逆变器的控制策略提供依据。
三、并网逆变器设计1. 硬件设计并网逆变器的硬件设计主要包括主电路、控制电路和保护电路。
主电路采用全桥拓扑结构,以提高逆变效率;控制电路采用数字信号处理器(DSP)和现场可编程门阵列(FPGA)等高性能芯片,实现快速、准确的控制;保护电路则包括过流、过压、欠压等保护功能,确保系统安全稳定运行。
2. 控制策略设计控制策略是并网逆变器的核心。
根据光伏发电预测结果,结合电网电压、频率等参数,制定合理的控制策略。
在光伏发电出力较高时,通过调整逆变器的输出功率,实现与电网的平稳并网;在光伏发电出力较低或不稳定时,通过调整逆变器的运行模式,保证电网的稳定性和供电质量。
四、实现过程在硬件设计和控制策略设计的基础上,进行并网逆变器的实现。
首先,根据设计要求制作电路板、安装元器件;其次,编写控制程序,实现逆变器的智能控制;最后,进行系统调试和性能测试,确保并网逆变器满足设计要求。
五、实验与结果分析为了验证并网逆变器的性能,进行了实际运行实验。
实验结果表明,该并网逆变器具有较高的转换效率和稳定性。
在光伏发电出力预测准确的情况下,能够实时调整输出功率,实现与电网的平稳并网。
在面对外部因素干扰时,该并网逆变器能够快速响应,保证电网的稳定性和供电质量。
太阳能逆变电源的优化设计摘要:由于目前太阳能电池价格比较高,转换效率较低,为了最大限度的利用太阳能电池输出功率,提高系统效率,必须设法提高逆变电源的效率。
本文根据传统的spwm技术原理,提出了一种基于单相三阶半周spwm调制技术,并以stc12c5414ad单片机作为控制核心。
在一个正弦周期内,开关损耗减少了一半。
并且单相三阶spwm波幅值小,整机效率提高到91%以上,具有很大的经济效益和开发价值。
关键词:单相桥式逆变电源;单相三阶半周spwm;stc12c5414ad单片机中图分类号:s214 文献标识码:a 文章编号:1009-0118(2011)-12-0-02一、引言随着全球经济的迅速发展和人口的不断增加,以及石油,天然气和煤炭等化石能源的逐步消耗,能源危机已成为世界各国共同面临的问题,太阳能,风能等清洁能源逐渐受到人们的重视。
基本的太阳能发电系统由太阳能电池板通过充放电控制器给蓄电池充电(额定电压通常为12v),再通过逆变电源逆变成220v/50hz的正弦电压给供给交流负载。
对逆变电源的要求是可靠,高效,输出谐波含量低。
针对这一要求,本文提出单相三阶半周spwm技术,在一个正弦周期内,开关损耗减少了一半。
控制电路以stc12c5414ad单片机为核心[1],该芯片属于8051内核具有高性能、低功耗和抗干扰能力强等特点,内置e2prom、12k flash程序存储器、512k sram、8路10位高速ad、4路pwm发生器,宽电压范围3.8~5.5v,工作频率为0~35mhz,采用sop-28超小封装,它能使电路结构简化,降低成本,减小体积,提高了系统的可靠性。
二、系统的基本结构及硬件组成目前我国光伏发电系统主要是直流系统,即将太阳电池发出的电给蓄电池充电,而蓄电池直接给负载供电,如我国西北地区使用较多的太阳能户用照明系统以及远离电网的微波站供电系统等均为直流系统。
此类结构结构简单,成本低廉,但由于负载直流电压的不同(如1v,2v,2.4v,4.8v等),很难实现系统的标准化和兼容性,但由于民用电力,由于大多为交流负载,以直流电力供电的光伏电源很难作为商品进入市场。
第 1 页 共 11 页 太阳能逆变器开发思路和方案 内容摘要: 摘要:针对光伏并网发电系统中关键部件逆变器的结构设计与控制方法研究进行了详细分析和阐述。从电网.光伏阵列以及用户对逆变器的要求出发,分析了各种不同的逆变器拓扑结构与控制方法,比较其运行效率和控制效果。对于目前国内外光伏发电系统中并网逆变器的研究现状.亟待解决的问题进行了阐述,指出光伏发电系统中并网逆变器高效可靠运行的发展方向。 摘要:针对光伏并网发电系统中关键部件 逆变器的结构设计与控制方法研究进行了详细分析和阐述。从电网.光伏阵列以及用户对逆变器的要求出发,分析了各种不同的逆变器拓扑结构与控制方法,比较其运行效率和控制效果。对于目前国内外光伏发电系统中并网逆变器的研究现状.亟 待解决的问题进行了阐述,指出光伏发电系统中并网逆变器高效可靠运行的发展方向。 关键词:光伏并网发电系统;逆变器;拓扑结构;最大功率点跟踪;孤岛效应 O 引言 由于传统能源的枯竭和人们对环境的重视,电力系统正面临着巨大变革,分布式发电将成为未来电力系统的发展方向。其中,光伏发电以其独特的优点,被公认为技术含量高.最有发展前途的技术之一 。但是光伏发电系统存在着初期投资大.成本较高等缺点,因而探索高性能.低造价的新型光电转换材料与器件是其主要研究方向之一。另一方面,进一步减第 2 页 共 11 页
少光伏发电系统自身损耗.提高运行效率,也是降低其发电成本的一个重要途径。逆变器效率的高低不仅影响其自身损耗,还影响到光电转换器件以及系统其他设备的容量选择与合理配置。 因此,逆变器已成为影响光伏并网发电系统经济可靠运行的关键因素,研究其结构与控制方法对于提高系统发电效率.降低成本具有极其重要的意义 [5] 。 本文从电网.光伏阵列以及用户对于并网逆变器的要求出发,分析了不同的逆变器拓扑结构与控制方法,比较了其运行效率和控制效果。对于目前 国内外光伏发电系统中并网逆变器的研究现状.亟 待解决的技术问题进行了综合,进一步指出了光伏发电系统中并网逆变器高效可靠运行的发展方向。 1 光伏发电系统对逆变器的要求 光伏并网发电系统一般由光伏阵列.逆变器和 控制器3 部分组成。逆变器是连接光伏阵列和电网的关键部件,它完成控制光伏阵列最大功率点运行 和向电网注入正弦电流两大主要任务。 1 .1 电网对逆变器的要求 逆变器要与电网相连,必须满足电网电能质量. 防止孤岛效应和安全隔离接地3 个要求。 为了避免光伏并网发电系统对公共电网的污染,逆变器应输出失真度小的正弦波。影响波形失真度的主要因素之一是逆变器的开关频率。在数控逆变系统中采用高速 DSP 等新型处理器,可明显提高并网逆变器的开关频率性能,它已成为实际系统广泛采用的技术之一;同时,逆变器主功率元件的选择也至关重要。小第 3 页 共 11 页
容量低压系统较多地使用功率场效应管 (MOSFET),它具有较低的通态压降和较高的开关频率;但 MOsFET 随着电压升高其通态电阻增大,因而在高压大容量系统中一般采用绝缘栅双极晶体管 (IGBT);而在特大容量系统中,一般采用可关断晶闸管 (GTO)作为功率元件[6] 。 依据 IEEE2000-929 [7] 和 UL1741[8] 标准,所有并网逆变器必须具有防孤岛效应的功能。孤岛效应是指当电网因电气故障.误操作或自然因素等原因中断供电时,光伏并网发电系统未能及时检测出停电状态并切离电网,使光伏并网发电系统与周围 的负载形成一个电力公司无法掌握的自给供电孤岛 [g] 。防孤岛效应的关键是对电网断电的检测。 为了保证电网和逆变器安全可靠运行,逆变器 与电网的有效隔离及逆变器接地技术也分重要。 电气隔离一般采用变压器。在三相输出光伏发电系统中,其接地方式可参照国际电工委员会规定的非接地 (I T)方式和变压器中性线直接接地。而用电设备的外壳通过保护线 (PE)与接地点金属性连接 (T-N)。 1 .2 光伏阵列对逆变器的要求 由于日照强度和环境温度都会影响光伏阵列的功率输出,因此必须通过逆变器的调节使光伏阵列输出电压趋近于最大功率点输出电压,以保证光伏阵列在最大功率点运行而获得最大能源。常用的最大功率点跟踪 (MPPT)方法有:定电压跟踪法.“上 山”法.干扰观察法及增量电导法。 第 4 页 共 11 页
1 .3 用户对逆变器的要求 从光伏发电系统的用户来说,成本低.效率与可靠性高.使用寿命长是其对逆变器的要求。因此,对逆变器的要求通常是: ①具有合理的电路结构,严格筛选的元器件;具备输入直流极性反接.交流输出短路.过热过载等各种保护功能。 ② 具有较宽的直流输入电压适应范围。由于光伏阵列的端电压随 负载和日照强度而变化,因此逆变器必须能在较宽 的直流输入电压范围内正常工作,且保证交流输出电压的稳定。 ③尽量减少中间环节 ( 如蓄电池等 )的使用,以节约成本.提高效率。 2 逆变器结构的发展 为了能够设计出尽量满足上述各项要求的并网逆变器,大多数研究人员一直集中于逆变器拓扑结构和控制方法2 方面的研究。 它采用单级无变压器.电压型全桥逆变结构。其特点是结构简单.造价低.鲁棒性强;但受限于当时开关器件水平,使系统的输出功率因数只有 0 .6 ~ 0 .7 , 且输出电流谐波大 引。随着电子开关器件的发展, 高频 ( 频率 >16 kHz)双极晶体管, MOSFET 或 IGBT 等逐渐取代了并网换相晶闸管。由于采用 PWM 全桥逆变电路和高频开关电子器件,能够很好地控制输出谐波;但16 kHz ~2O kHz 开关频率使得开关损耗增大,效率降低。 单级逆变系统直接将直流转换为交流,它的主要缺点是: ① 需要较高的直流输入,使得成本提高,可靠性降低; 第 5 页 共 11 页
② 对于最大功率点的跟踪没有独立的控制操作,使得系统整体输出功率降低; ③结构不够灵活,无法扩展,不能满足光伏阵列直流输入的多变性。因此,在直流输入较低时,考虑采用交流变压器升压,以得到标准交流电压与频率,同时可使得输 入输出之间电气隔离。 为带工频变压器结构的光伏逆变系统。其最大优点是逆变器在低压侧,因此逆变桥可以采用高频低压器件MOSFET ,节省了初期投资;而且逆变器的控制在低压侧实现,使得控制更易实现。此结构还适用于大电流光伏模块。 工频升压变压器体积大,效率低,价格也很昂 贵,随着电力电子技术和微电子技术的进一步发展, 采用高频升压变换能实现更高功率密度逆变。升压变压器采用高频磁芯材料,工作频率均在20 kHz 以上。其体积小.重量轻,高频逆变后经过高频变压器变成高频交流电,又经高频整流滤波电路得到高压直流电 ( 通常在300 V 以上 ),再由工 频逆变电路实现逆变 。 多转换级带高频变压器的逆变结构相比带工频变压器的逆变结构,功率密度大大提高,逆变器空载损耗也相应降低,从而效率得到提高,但也导致了逆变器的电路结构复杂,可靠性降低。 光伏逆变器由单级到多级的发展,使电能转换级数增加,能够便于满足最大功率点跟踪和直流电压输入范围的要求;但是单第 6 页 共 11 页
级逆变器结构紧凑,元器件少,损耗更低,逆变器转换效率更高,更易控制。 因此,在结合两者优点的前提下,尽可能提高直流输入电压,就能提高逆变器的转换效率。早期采用了集中式技术提高输入电压,如图4( a)所示。将光伏模块串/并联连接,产生直流高电压和电流,以增加转换效率。该结构方式不够灵活,会产生许多电能 质量问题。现阶段的光伏并网逆变器大多采用串级型,其结构如图4(b)所示。把光伏模块串联输入,同时尽量采用模块化设计,减少中间环节,导致如图4(c)所示结构。该设计更灵活,适应性更强,可即插即用。图4(d)所示为多串级逆变器结构,它融合了 串级的设计灵活.高能量输出与集中型低成本的优 点,是今后光伏并网逆变结构的一种发展趋势 。 最近,一些新型的逆变器拓扑结构和连接概念 被提出来,如主从连接概念.队连接概念等。其研究不再仅仅局限于单个逆变器效率的提高,而是多个逆变器连接的效率即整个系统效率的提高。 3 逆变器的控制策略 光伏逆变器实现并网运行必须满足:其输出电压与电网电压同频同相同幅值,输出电流与电网电压同频同相( 功率因数为1),而且其输出还应满足电网的电能质量要求。这些都依赖于逆变器的有效控制策略。光伏并网逆变器的控第 7 页 共 11 页
